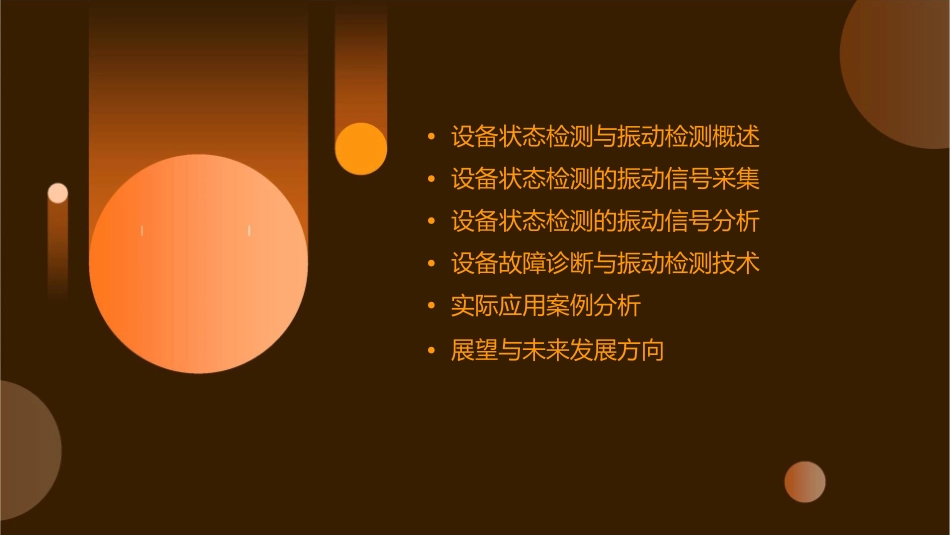

•设备状态检测与振动检测概述•设备状态检测的振动信号采集•设备状态检测的振动信号分析•设备故障诊断与振动检测技术•实际应用案例分析•展望与未来发展方向01设备状态检测的定义与重要性定义重要性设备状态检测是设备维护管理的重要环节，能够减少设备故障停机时间，提高设备利用率和生产效率，降低维修成本和生产成本。振动检测的基本原理振动检测是通过测量设备运行过程中的振动信号，分析其特征和规律，以评估设备状态的一种方法。振动信号的采集通常使用传感器，将振动信号转换为电信号，然后通过数据采集系统进行记录和分析。分析方法包括时域分析、频域分析和时频域分析等，通过对振动信号的频率、振幅、相位等信息进行提取和分析，以判断设备的运行状态。振动检测在设备状态检测中的应用旋转机械的状态检测往复机械的状态检测旋转机械是工业生产中常见的设备，如电机、压缩机、泵等，通过振动检测可以监测其轴承和转子状态，评估机械的平衡和刚性。往复机械如内燃机、冲床等，其运动部件的往复运动会产生周期性的振动，通过振动检测可以监测其活塞、曲轴等部件的状态。大型结构的状态检测轨道交通的状态检测大型结构如桥梁、建筑等，其振动特性与结构状态密切相关，通过振动检测可以监测其结构健康状况和稳定性。轨道交通车辆在运行过程中会产生振动，通过振动检测可以监测其车轮、悬挂系统等部件的状态，保障行车安全。02振动传感器的选择与安装振动传感器的选择振动传感器的安装振动信号的采集流程010203信号采集前的准备采集参数设置开始采集振动信号的预处理技术信号滤波信号放大信号去直流分量03时域分析方法平均值峰值和谷值计算振动信号的平均值，以评估信号的总体“平均”状态。找到振动信号的峰值和谷值，以评估信号的最大和最小值。均方根值计算振动信号的均方根值，以评估信号的总体能量水平。频域分析方法频率响应函数频谱分析傅里叶变换包络域分析方法包络线包络谱包络分析提取振动信号的包络线，以了解信号的总体形状和趋势。将包络线转换为频域表示，以了解信号的频率成分和变化规律。通过分析包络线或包络谱，以了解设备的运行状态和潜在故障模式。04常见设备故障类型与振动特征转子不平衡转子不对中机械松动油膜涡动振动频率与旋转频率一致，表现为径向振动，影响机器稳定性和寿命。振动表现为轴向和径向振动，可能导致轴承和联轴器损坏。振动表现为特定频率的冲击信号，影响机器运行精度和稳定性。振动频率与旋转频率相关，表现为轴向振动，影响润滑效果和轴承寿命。基于振动检测的故障诊断流程数据预处理故障诊断信号采集特征提取维修建议故障诊断中的特征提取与分类技术时域特征时频域特征。频域特征分类器05案例一：旋转机械的振动检测与故障诊断总结词详细描述案例二：往复机械的振动检测与故障诊断总结词详细描述案例三：液压系统的振动检测与故障诊断总结词详细描述液压系统广泛应用于各种工业领域，其振动检测和故障诊断对于保障生产安全和稳定具有重要意义。液压系统的振动检测通常包括测量振动幅值、频率和相位等参数，通过分析这些参数的变化，可以判断液压系统的运行状态和潜在故障。故障诊断则需要对各种故障模式进行分类和识别，结合振动信号的特征和历史数据，确定故障的原因和部位，为维修和预防措施提供依据。同时，还需要考虑液压系统的工作压力、温度、流量等其他参数对振动的影响，以及不同类型液压设备的特殊要求和特点。06智能化的振动检测技术智能化数据分析自动特征提取实时监测与预测多传感器融合技术多源数据融合传感器优化配置数据标准化处理在线监测与远程诊断系统实时监测与预警远程诊断与维护数据存储与追溯010203感谢您的观看THANKS
