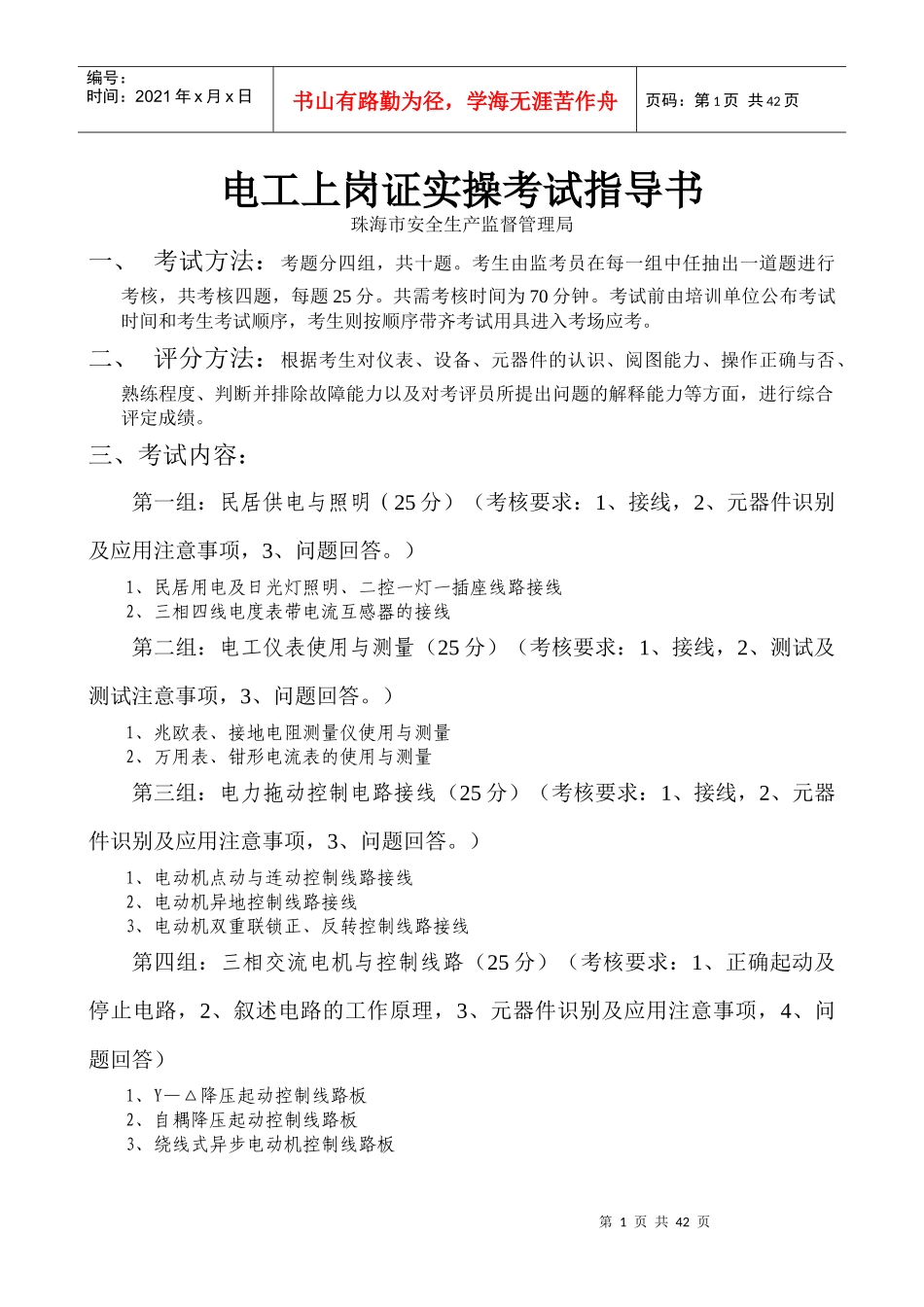

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页电工上岗证实操考试指导书珠海市安全生产监督管理局一、考试方法：考题分四组，共十题。考生由监考员在每一组中任抽出一道题进行考核，共考核四题，每题25分。共需考核时间为70分钟。考试前由培训单位公布考试时间和考生考试顺序，考生则按顺序带齐考试用具进入考场应考。二、评分方法：根据考生对仪表、设备、元器件的认识、阅图能力、操作正确与否、熟练程度、判断并排除故障能力以及对考评员所提出问题的解释能力等方面，进行综合评定成绩。三、考试内容：第一组：民居供电与照明（25分）（考核要求：1、接线，2、元器件识别及应用注意事项，3、问题回答。）1、民居用电及日光灯照明、二控一灯一插座线路接线2、三相四线电度表带电流互感器的接线第二组：电工仪表使用与测量（25分）（考核要求：1、接线，2、测试及测试注意事项，3、问题回答。）1、兆欧表、接地电阻测量仪使用与测量2、万用表、钳形电流表的使用与测量第三组：电力拖动控制电路接线（25分）（考核要求：1、接线，2、元器件识别及应用注意事项，3、问题回答。）1、电动机点动与连动控制线路接线2、电动机异地控制线路接线3、电动机双重联锁正、反转控制线路接线第四组：三相交流电机与控制线路（25分）（考核要求：1、正确起动及停止电路，2、叙述电路的工作原理，3、元器件识别及应用注意事项，4、问题回答）1、Y—△降压起动控制线路板2、自耦降压起动控制线路板3、绕线式异步电动机控制线路板第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页实操内容第一组：民居供电与照明（一）民居用电及日光灯照明、二控一灯一插座线路接线电工实操考核评分表一、民居供电与照明姓名：准考证号：考核项目：民居用电及日光灯照明、二控一灯一插座线路接线序号考核内容与要求考核情况记录评分标准考生得分一1、注意安全，严禁带电接、拆线；2、在20分钟内，按要求完成接线操作；3、通电实验前，应认真检查，并确认无误。15二正确识别电路装置中各元器件，并说出名称和符号。5三正确回答电路装置中有关元器件知识和注意的安全事项。5主考总分考试日期：年月日考评员签名：珠海市安全生产宣传教育中心制第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页①双刀胶壳开关（1）作用：也称为开启式负荷开关，是一种结构简单、应用广泛的手动电器。主要用作电源隔离开关和小容量电动不频繁起动和停止的控制电器。隔离开关是指不承担接通和断开电流任务，将电路与电源隔开，以保证检修人员检修时安全的开关。（2）结构：由操作手柄，熔丝、静触点（触点座）、动触点（触刀片）、瓷底座和胶盖组成。胶盖使电弧不致飞出灼伤操作人员，防止极间电弧短路；熔丝对电路起短路保护作用。结构如下图：第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页（3）应用及选择：1、胶壳开关一般作为电气照明线路、电热回路的控制开关，也可用作分支电路的配电开关。2、额定电压≥线路实际的最高电压；额定电流≥线路实际的工作电流；3、胶壳开关不适用于直接控制5.5KW以上的交流电动机。（4）使用注意事项：1、电源进线应按在静触头端的进线座上，用电设备接在下面熔丝的出线座上；2、刀开关在切断状况时，手柄应该向下，接通状况时，手柄应该向上，不能倒装或平装，更不允许将开关放在地上使用；倒装时，手柄有可能因为振动而自动下落造成误合闸，另外分闸时可能电弧灼手。3、拉闸与合闸操作时要迅速，一次拉合闸到位。4、刀开关安装应垂直。②单相电能表（1）作用：测量某一段时间内，发电机发出的电能或负载消耗的电能的仪表，它只计量有功电量，不能计量无功电量。1度电=1KW·h。（2）结构：主要由电压线圈、电流线圈、永磁磁铁、铝转盘、齿轮和计数器等组成。（3）工作原理：感应系列电能表是基于电磁感应的原理工作，它只能用于交流电路中测量交流电能.而不能用于直流电路；当电压线圈（和负载并联）加上...
