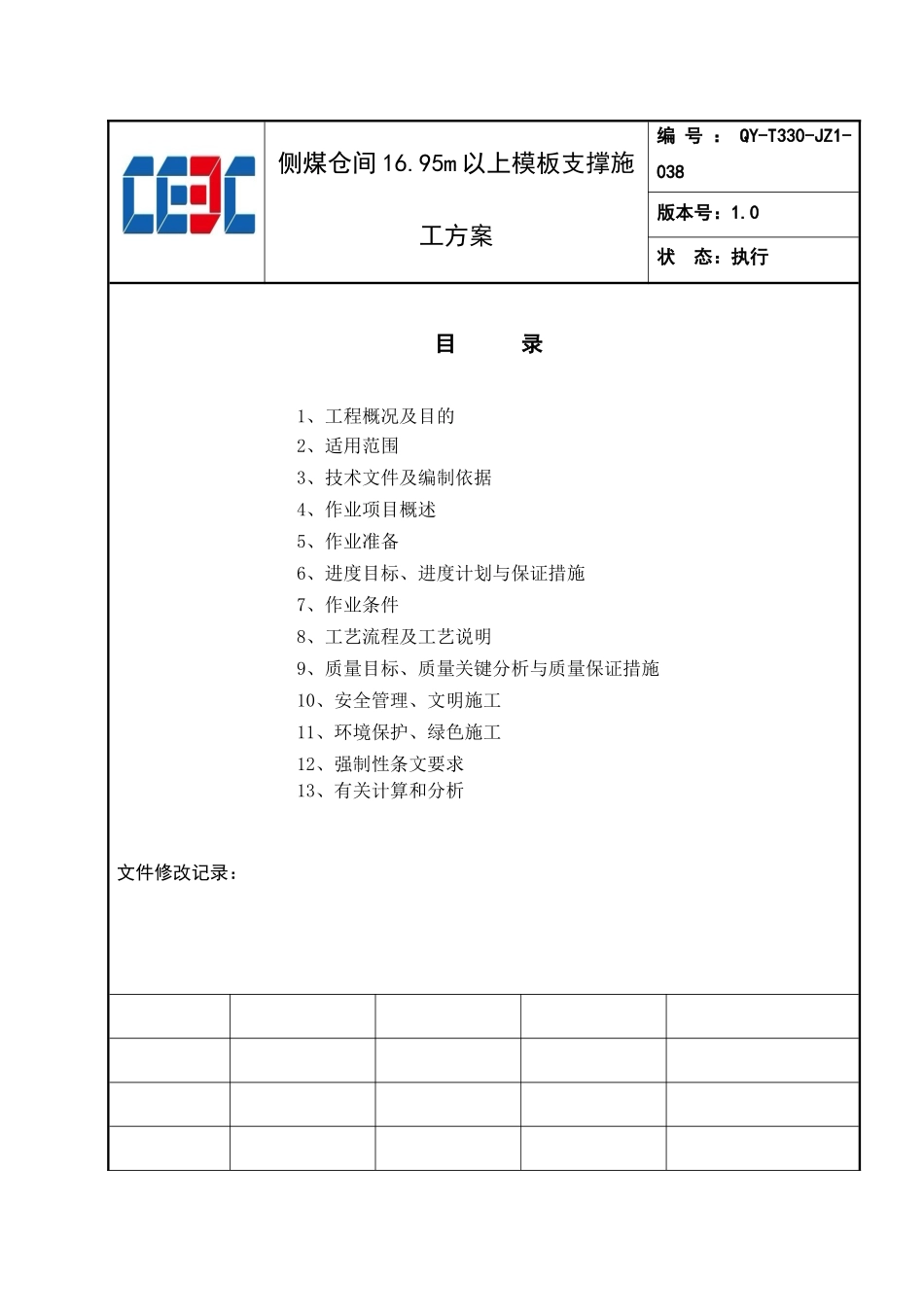

中国能源建设集团安徽电力建设第二工程有限公司施工方案版本号：1.0状态：执行编号：QY-T330-JZ1-038焦作丹河电厂异地扩建2×100万千瓦机组上大压小工程侧煤仓间16.95m以上模板支撑施工方案编制：日期审核：日期项目工程部：日期项目质保部：日期项目安环部：日期项目部总工：日期公司工程管理部：日期公司安全质量部：日期批准：日期生效日期：侧煤仓间16.95m以上模板支撑施工方案编号：QY-T330-JZ1-038版本号：1.0状态：执行目录1、工程概况及目的2、适用范围3、技术文件及编制依据4、作业项目概述5、作业准备6、进度目标、进度计划与保证措施7、作业条件8、工艺流程及工艺说明9、质量目标、质量关键分析与质量保证措施10、安全管理、文明施工11、环境保护、绿色施工12、强制性条文要求13、有关计算和分析文件修改记录：版本号修改说明修改人审核人批准人第4页共53页焦作丹河电厂异地扩建2×100万千瓦机组上大压小工程侧煤仓间16.95m以上模板支撑施工方案1工程概况及目的1.1工程概况：本工程为焦作丹河电厂异地扩建2×100万千瓦机组上大压小侧煤仓间16.95m以上模板支撑工程，侧煤仓间为混凝土框架结构,南北向MA～MJ轴中心线总长80m，东西向M1～M4轴中心线总长20m；16.95m以上六层即：30.4m层、37m层、44.45m层、49.5m层、54.65m层、62.5m层，共45.55m高。脚手架纵向立杆间距1200mm，横向立杆间距1200mm，根据各层钢梁及混凝土梁布置情况进行间距调整，梁板根据支撑情况加设横向水平杆及顶杆。1.2目的：为满足设计和施工的需要，为客户提供满意的产品。特编制本施工方案来指导沁阳电厂一期工程侧煤仓间16.95m以上模板支撑工程施工。使管理人员及作业人员了解施工内容、作业流程、技术措施、质量及进度目标、安全文明施工等。2适用范围2.1主要工作内容有：梁板脚手架搭设、模板支设及拆除等。2.2适用于沁阳电厂一期工程侧煤仓间16.95m以上模板支撑工程施工。3技术文件及编制依据3.1《煤仓间框架图》41-FA12881S-T0230；3.2《煤仓间楼面图》41-FA12881S-T0231；3.3《煤仓间楼体结构图》41-FA12881S-T0232；3.4《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)；3.5《建筑施工手册》（第五版）；3.6《电力建设安全工作规程第1部分:火力发电》（DL5009.1-2014）；3.7《建筑结构荷载规范》（GB50009-2012）；3.8《混凝土结构设计规范》（GB50010—2010）；3.9《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；3.10《建筑施工临时支撑结构技术规范》（JGJ300-2013）；3.11《建筑施工高处作业安全技术规范》（JGJ80-2011）；3.12《建筑施工安全检查标准》（JGJ59-2011）；3.13《安全网》（GB5725-2009）；3.14《钢管脚手架扣件》（GB15831-2006）；3.15《施工组织总设计》(中国能源建设集团安徽电力建设第二工程有限公司)。4作业项目概述4.130.4m层楼层板厚100mm，混凝土梁尺寸分别为650mm×2200mm、600mm×2000mm、500mm×2000mm、600mm×1600mm、500mm×1400mm、3中国能源建设集团安徽电力建设第二工程有限公司第5页共53页第4页共53页焦作丹河电厂异地扩建2×100万千瓦机组上大压小工程侧煤仓间16.95m以上模板支撑施工方案50mm×1300mm、400mm×1200mm、350mm×1200mm、400mm×1000mm、350mm×900mm、400mm×800mm，根据以上梁的尺寸，将梁分为3种型号进行验算，详见8.2.3；其余各楼层模板支设参照30.4m层进行支设。4.2脚手架搭设在16.95m层混凝土结构面上，从16.95m以上分别为16.95m～30.4m共13.45m，30.4m～37m共6.6m，37m～44.45m共7.45m，44.45m～49.5m层共5.05m，49.5m～54.65m共5.15m，54.65m～62.5m共7.85m；因30.4m层MH～MJ轴无楼板，固板模板支撑结构应从16.95m～37m共20.05m，综上所述板的支撑结构最大高度按20.05m计算，详见13.1板计算书；立杆纵横间距1200mm根据实际情况进行调整保证间距不大于1200mm。4.3剪刀撑：脚手架内在竖向纵横方向距不大于5m设置剪刀撑，水平方向每4步设置水平剪刀撑。4.4外侧悬挑脚手架与模板支撑脚手架两步两跨做为连墙杆用双扣件连接。4.5在皮带层下有钢煤斗区域洞口处增加160×64×5的工字钢，间距1200mm，作为皮带层梁...
