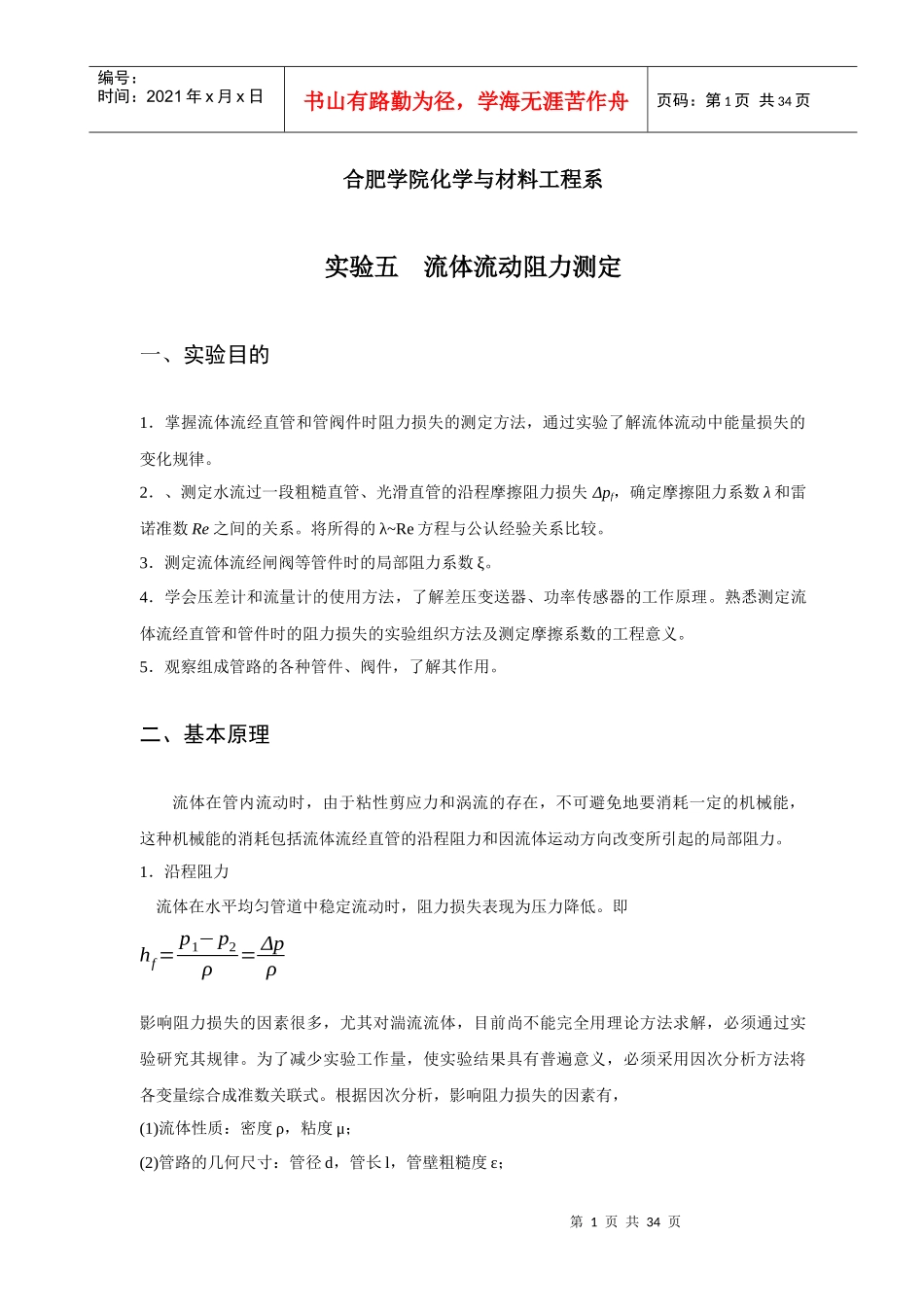

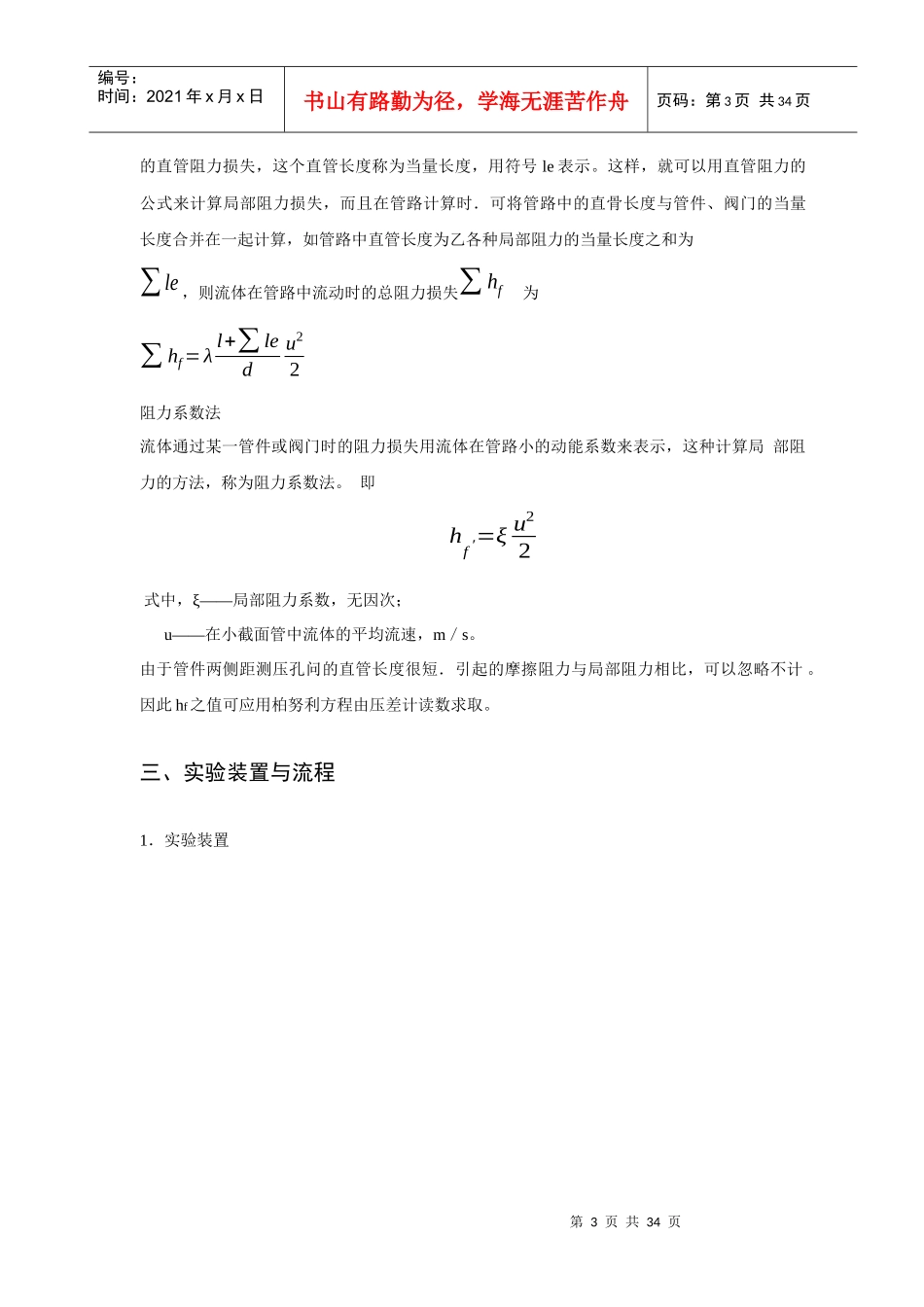

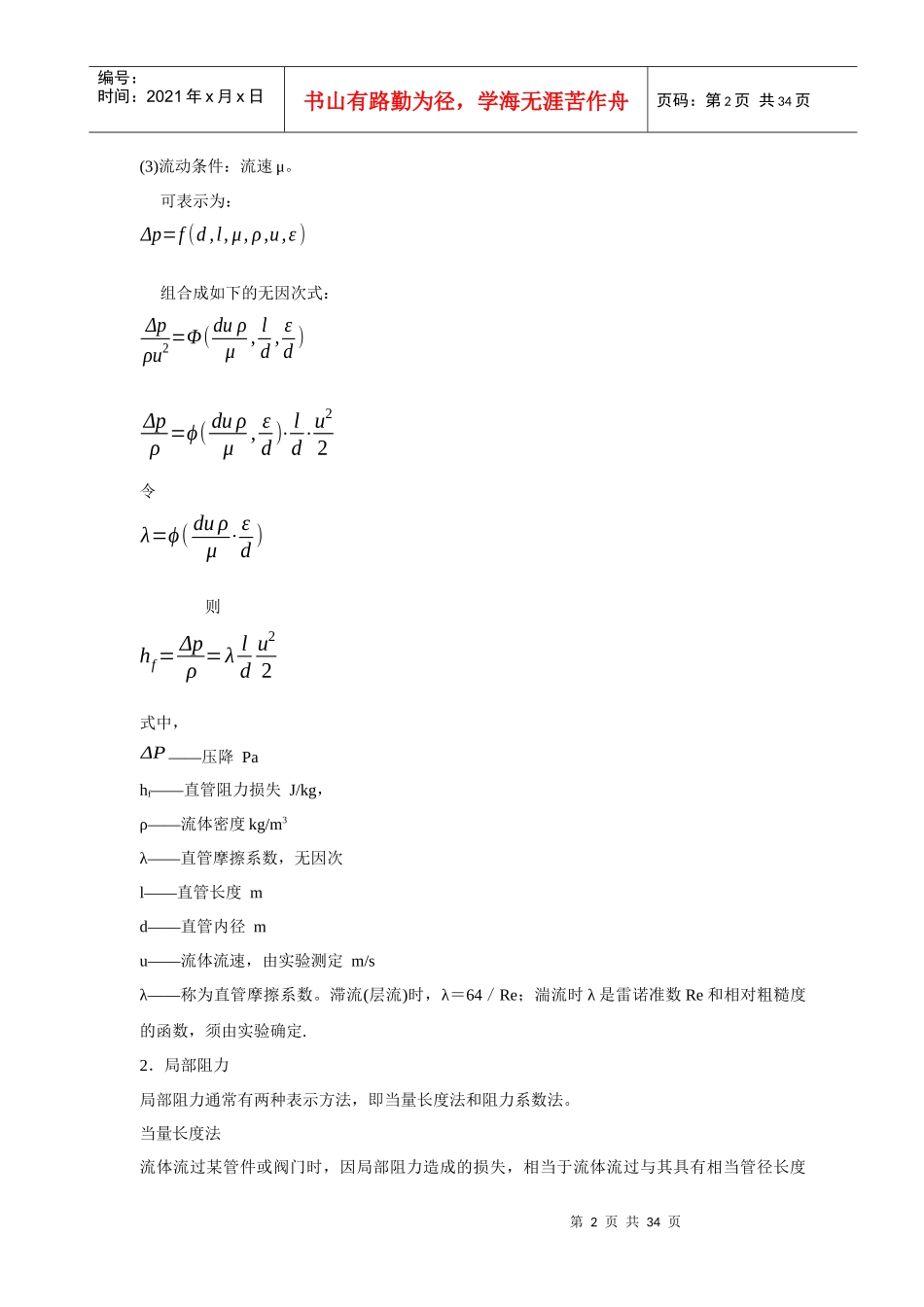

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页合肥学院化学与材料工程系实验五流体流动阻力测定一、实验目的1．掌握流体流经直管和管阀件时阻力损失的测定方法，通过实验了解流体流动中能量损失的变化规律。2．、测定水流过一段粗糙直管、光滑直管的沿程摩擦阻力损失Δpf，确定摩擦阻力系数λ和雷诺准数Re之间的关系。将所得的λ~Re方程与公认经验关系比较。3．测定流体流经闸阀等管件时的局部阻力系数ξ。4．学会压差计和流量计的使用方法，了解差压变送器、功率传感器的工作原理。熟悉测定流体流经直管和管件时的阻力损失的实验组织方法及测定摩擦系数的工程意义。5．观察组成管路的各种管件、阀件，了解其作用。二、基本原理流体在管内流动时，由于粘性剪应力和涡流的存在，不可避免地要消耗一定的机械能，这种机械能的消耗包括流体流经直管的沿程阻力和因流体运动方向改变所引起的局部阻力。1．沿程阻力流体在水平均匀管道中稳定流动时，阻力损失表现为压力降低。即hf=p1−p2ρ=Δpρ影响阻力损失的因素很多，尤其对湍流流体，目前尚不能完全用理论方法求解，必须通过实验研究其规律。为了减少实验工作量，使实验结果具有普遍意义，必须采用因次分析方法将各变量综合成准数关联式。根据因次分析，影响阻力损失的因素有，(1)流体性质：密度ρ，粘度μ；(2)管路的几何尺寸：管径d，管长l，管壁粗糙度ε；第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页(3)流动条件：流速μ。可表示为：Δp=f(d,l,μ,ρ,u,ε)组合成如下的无因次式：Δpρu2=Φ(duρμ,ld,εd)Δpρ=ϕ(duρμ,εd)⋅ld⋅u22令λ=ϕ(duρμ⋅εd)则hf=Δpρ=λldu22式中，ΔP——压降Pahf——直管阻力损失J/kg，ρ——流体密度kg/m3λ——直管摩擦系数，无因次l——直管长度md——直管内径mu——流体流速，由实验测定m/sλ——称为直管摩擦系数。滞流(层流)时，λ＝64／Re；湍流时λ是雷诺准数Re和相对粗糙度的函数，须由实验确定.2．局部阻力局部阻力通常有两种表示方法，即当量长度法和阻力系数法。当量长度法流体流过某管件或阀门时，因局部阻力造成的损失，相当于流体流过与其具有相当管径长度第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页的直管阻力损失，这个直管长度称为当量长度，用符号le表示。这样，就可以用直管阻力的公式来计算局部阻力损失，而且在管路计算时．可将管路中的直骨长度与管件、阀门的当量长度合并在一起计算，如管路中直管长度为乙各种局部阻力的当量长度之和为∑le，则流体在管路中流动时的总阻力损失∑hf为∑hf=λl+∑ledu22阻力系数法流体通过某一管件或阀门时的阻力损失用流体在管路小的动能系数来表示，这种计算局部阻力的方法，称为阻力系数法。即式中，ξ——局部阻力系数，无因次；u——在小截面管中流体的平均流速，m／s。由于管件两侧距测压孔问的直管长度很短．引起的摩擦阻力与局部阻力相比，可以忽略不计。因此hf之值可应用柏努利方程由压差计读数求取。三、实验装置与流程1．实验装置hf′=ξu22第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页图1-1实验装置流程图实验装置如图1-1所示。主要部分由离心泵，不同管径、材质的管子，各种阀门或管件，转子流量计等组成。从上向下第一根为不锈钢光滑管，第二根为镀锌铁管，分别用于光滑管和粗糙管湍流流体流动阻力的测定。第三根为不锈钢管，其上装有待测管件(闸阀)，用于局部阻力的测定。流体温度有热电阻，流体流量由涡轮流量计测量，压差有压差变送器测量。本实验的介质为水，由离心泵供给，经实验装置后的水通过管道流入储水箱内循环使用。2．装置结构尺寸装置结构尺寸如表1-1所示。表1-1装置参数名称材质管内径（mm）测试段长度（m）装置（1m）装置（2c）光滑管不锈钢食品管29.529.01.5粗糙管镀锌铁管29.929.21.5局部阻力闸阀35.8635.86图1-2：控制柜面板第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，...
