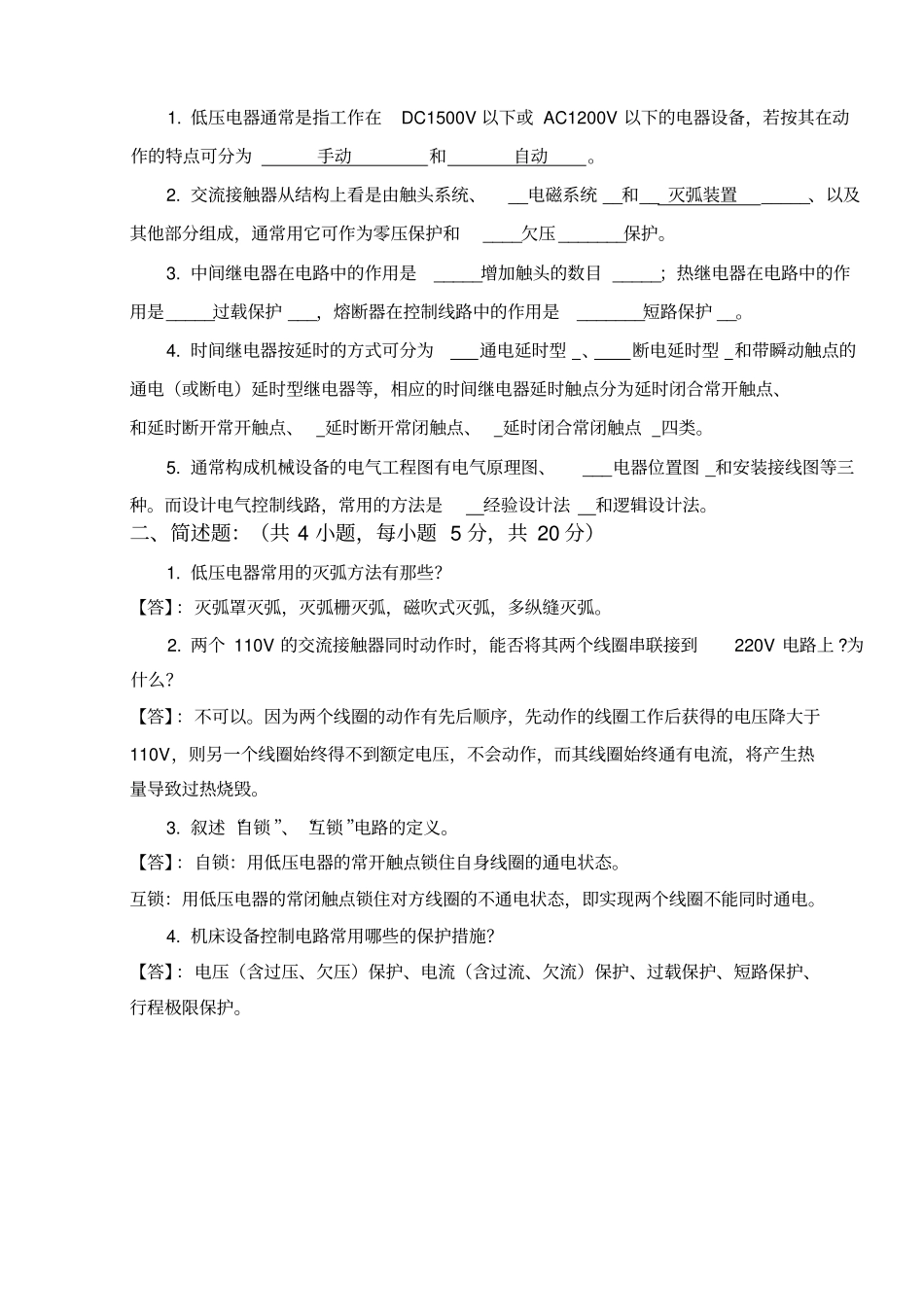

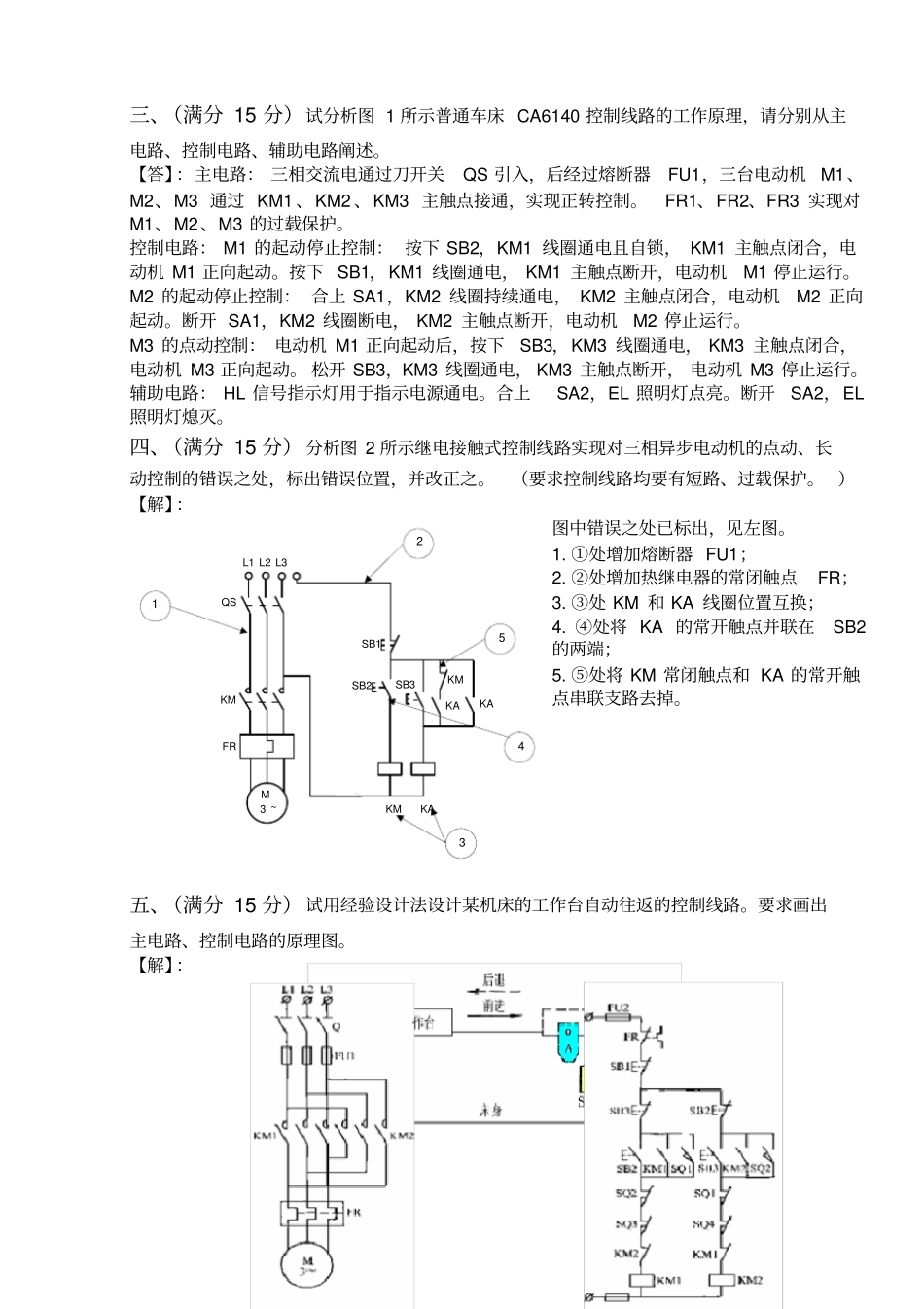

1.低压电器通常是指工作在DC1500V以下或AC1200V以下的电器设备，若按其在动作的特点可分为手动和自动。2.交流接触器从结构上看是由触头系统、__电磁系统__和__灭弧装置_____、以及其他部分组成，通常用它可作为零压保护和____欠压_______保护。3.中间继电器在电路中的作用是_____增加触头的数目_____；热继电器在电路中的作用是_____过载保护___，熔断器在控制线路中的作用是_______短路保护__。4.时间继电器按延时的方式可分为通电延时型、断电延时型和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器延时触点分为延时闭合常开触点、和延时断开常开触点、延时断开常闭触点、延时闭合常闭触点四类。5.通常构成机械设备的电气工程图有电气原理图、___电器位置图_和安装接线图等三种。而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。二、简述题：（共4小题，每小题5分，共20分）1.低压电器常用的灭弧方法有那些？【答】：灭弧罩灭弧，灭弧栅灭弧，磁吹式灭弧，多纵缝灭弧。2.两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？【答】：不可以。因为两个线圈的动作有先后顺序，先动作的线圈工作后获得的电压降大于110V，则另一个线圈始终得不到额定电压，不会动作，而其线圈始终通有电流，将产生热量导致过热烧毁。3.叙述“自锁”、“互锁”电路的定义。【答】：自锁：用低压电器的常开触点锁住自身线圈的通电状态。互锁：用低压电器的常闭触点锁住对方线圈的不通电状态，即实现两个线圈不能同时通电。4.机床设备控制电路常用哪些的保护措施？【答】：电压（含过压、欠压）保护、电流（含过流、欠流）保护、过载保护、短路保护、行程极限保护。三、（满分15分）试分析图1所示普通车床CA6140控制线路的工作原理，请分别从主电路、控制电路、辅助电路阐述。【答】：主电路：三相交流电通过刀开关QS引入，后经过熔断器FU1，三台电动机M1、M2、M3通过KM1、KM2、KM3主触点接通，实现正转控制。FR1、FR2、FR3实现对M1、M2、M3的过载保护。控制电路：M1的起动停止控制：按下SB2，KM1线圈通电且自锁，KM1主触点闭合，电动机M1正向起动。按下SB1，KM1线圈通电，KM1主触点断开，电动机M1停止运行。M2的起动停止控制：合上SA1，KM2线圈持续通电，KM2主触点闭合，电动机M2正向起动。断开SA1，KM2线圈断电，KM2主触点断开，电动机M2停止运行。M3的点动控制：电动机M1正向起动后，按下SB3，KM3线圈通电，KM3主触点闭合，电动机M3正向起动。松开SB3，KM3线圈通电，KM3主触点断开，电动机M3停止运行。辅助电路：HL信号指示灯用于指示电源通电。合上SA2，EL照明灯点亮。断开SA2，EL照明灯熄灭。四、（满分15分）分析图2所示继电接触式控制线路实现对三相异步电动机的点动、长动控制的错误之处，标出错误位置，并改正之。（要求控制线路均要有短路、过载保护。）【解】：图中错误之处已标出，见左图。1.①处增加熔断器FU1；2.②处增加热继电器的常闭触点FR；3.③处KM和KA线圈位置互换；4.④处将KA的常开触点并联在SB2的两端；5.⑤处将KM常闭触点和KA的常开触点串联支路去掉。五、（满分15分）试用经验设计法设计某机床的工作台自动往返的控制线路。要求画出主电路、控制电路的原理图。【解】：L1L2L3FRM~3KMQSSB3KMKMKAKAKASB1SB212345主电路原理图控制电路的原理图六、（满分20分）试设计两台三相异步电动机的顺序起停的控制线路。具体要求如下：1.M1电动机启动5秒后，M2电动机自行起动；M2电动机停止10秒后，M1、M2电动机全部停止；2.有短路保护、过载保护功能。【解】：主电路如下：控制电路如下：KT1延时时间为5秒，KT2延时时间为10秒。FU2FU2KT2KM2KT2KM2KT1KM1SB2FR2KT2KM2KT1KM1FR1SB1KT2《机床电气控制技术》模拟试卷2一、单相选择题：（每小题3分，满分30分）1.在低压电器中，用于短路保护的电器是（）。A.过电流继电器B.熔断器C.热继电器D.时间继电器2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（）。A.过电压继电器B.熔断器C.热继电器D.时间继电器3.下列不属于主令电器的是（）。A.按钮B.行程开关C.主令控制器D.刀...
