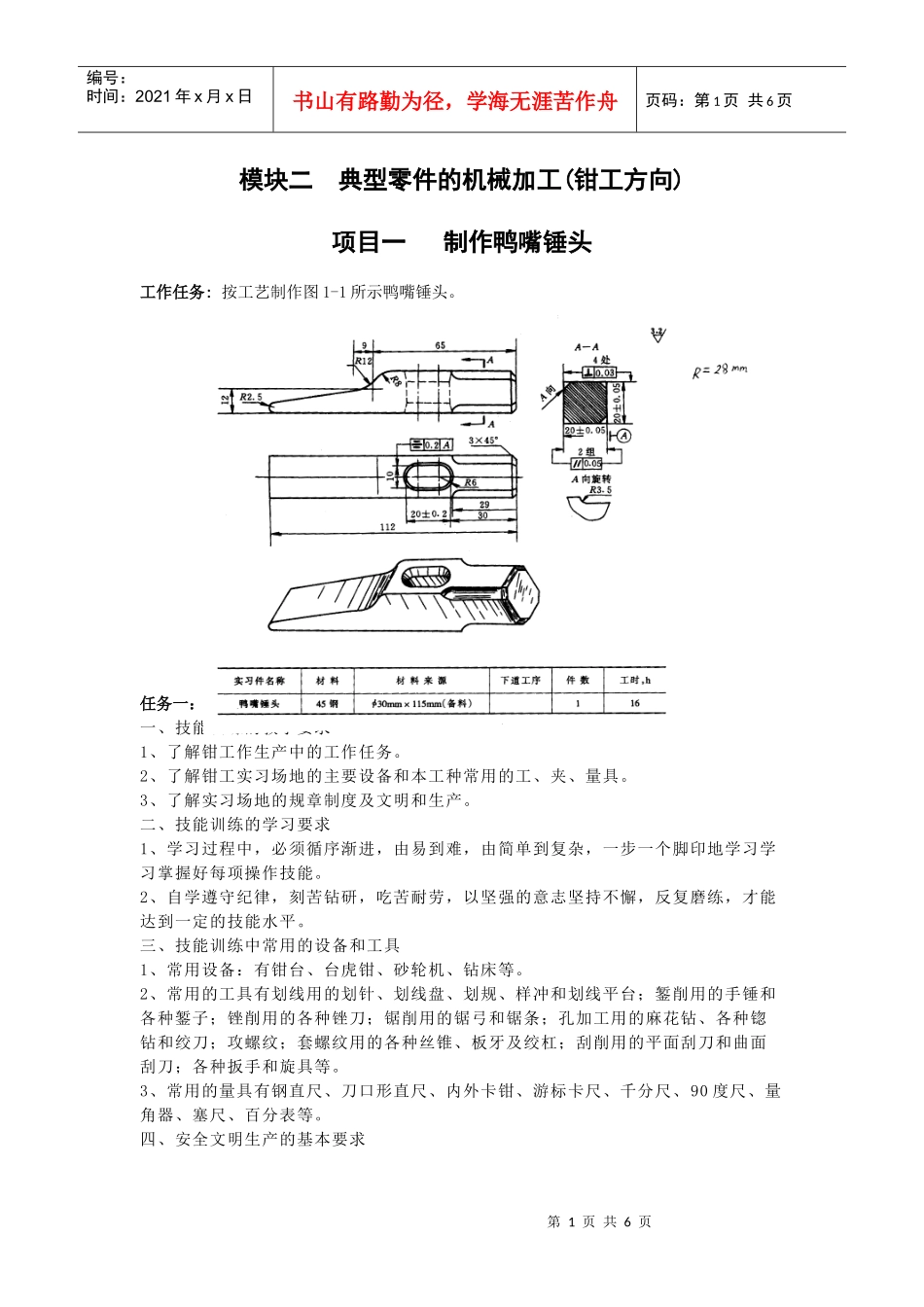

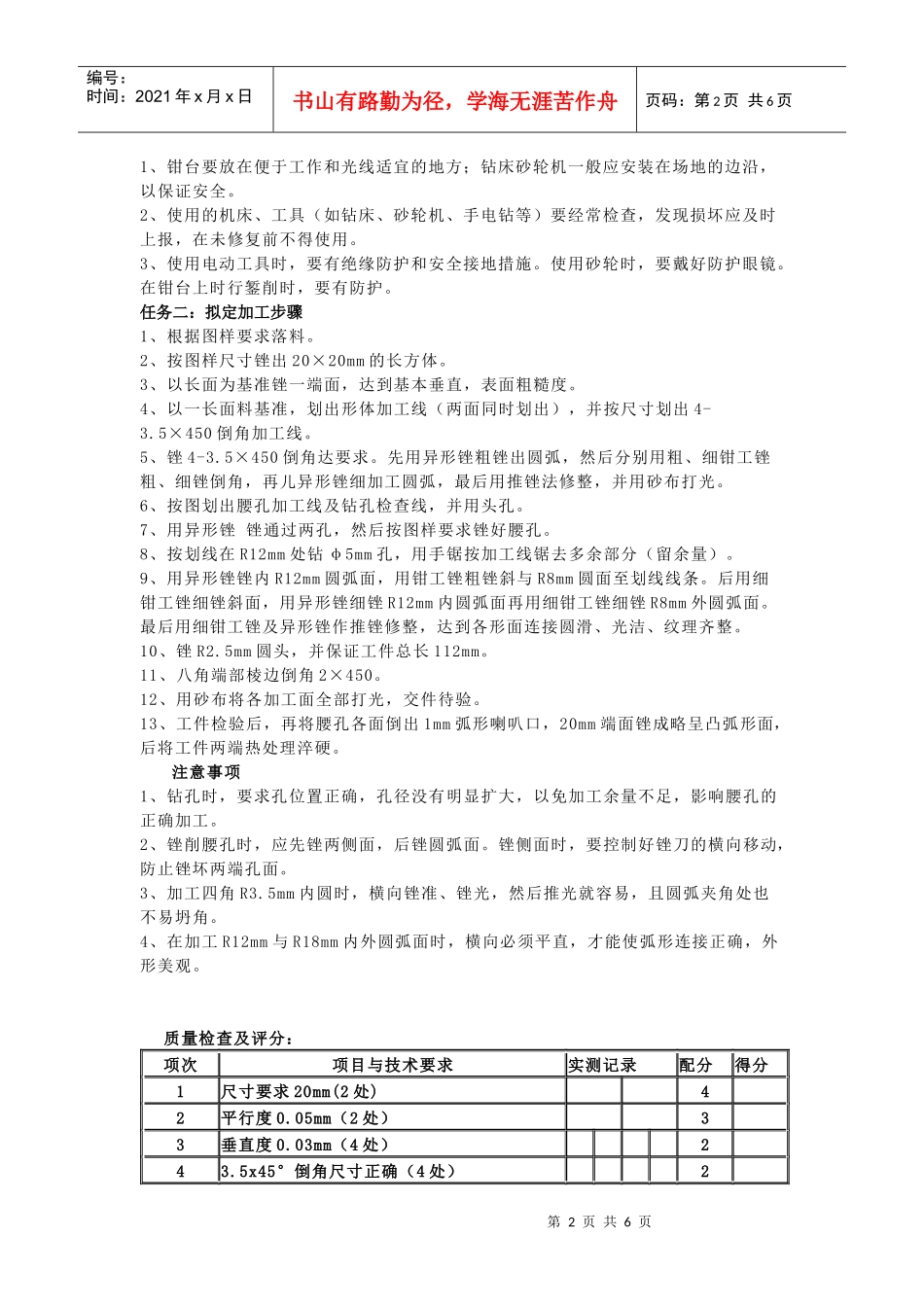

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页模块二典型零件的机械加工(钳工方向)项目一制作鸭嘴锤头工作任务:按工艺制作图1-1所示鸭嘴锤头。任务一:选择刀具、机床,确定加工方法一、技能训练的教学要求1、了解钳工作生产中的工作任务。2、了解钳工实习场地的主要设备和本工种常用的工、夹、量具。3、了解实习场地的规章制度及文明和生产。二、技能训练的学习要求1、学习过程中,必须循序渐进,由易到难,由简单到复杂,一步一个脚印地学习学习掌握好每项操作技能。2、自学遵守纪律,刻苦钻研,吃苦耐劳,以坚强的意志坚持不懈,反复磨练,才能达到一定的技能水平。三、技能训练中常用的设备和工具1、常用设备:有钳台、台虎钳、砂轮机、钻床等。2、常用的工具有划线用的划针、划线盘、划规、样冲和划线平台;錾削用的手锤和各种錾子;锉削用的各种锉刀;锯削用的锯弓和锯条;孔加工用的麻花钻、各种锪钻和绞刀;攻螺纹;套螺纹用的各种丝锥、板牙及绞杠;刮削用的平面刮刀和曲面刮刀;各种扳手和旋具等。3、常用的量具有钢直尺、刀口形直尺、内外卡钳、游标卡尺、千分尺、90度尺、量角器、塞尺、百分表等。四、安全文明生产的基本要求第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页1、钳台要放在便于工作和光线适宜的地方;钻床砂轮机一般应安装在场地的边沿,以保证安全。2、使用的机床、工具(如钻床、砂轮机、手电钻等)要经常检查,发现损坏应及时上报,在未修复前不得使用。3、使用电动工具时,要有绝缘防护和安全接地措施。使用砂轮时,要戴好防护眼镜。在钳台上时行錾削时,要有防护。任务二:拟定加工步骤1、根据图样要求落料。2、按图样尺寸锉出20×20mm的长方体。3、以长面为基准锉一端面,达到基本垂直,表面粗糙度。4、以一长面料基准,划出形体加工线(两面同时划出),并按尺寸划出4-3.5×450倒角加工线。5、锉4-3.5×450倒角达要求。先用异形锉粗锉出圆弧,然后分别用粗、细钳工锉粗、细锉倒角,再儿异形锉细加工圆弧,最后用推锉法修整,并用砂布打光。6、按图划出腰孔加工线及钻孔检查线,并用头孔。7、用异形锉锉通过两孔,然后按图样要求锉好腰孔。8、按划线在R12mm处钻φ5mm孔,用手锯按加工线锯去多余部分(留余量)。9、用异形锉锉内R12mm圆弧面,用钳工锉粗锉斜与R8mm圆面至划线线条。后用细钳工锉细锉斜面,用异形锉细锉R12mm内圆弧面再用细钳工锉细锉R8mm外圆弧面。最后用细钳工锉及异形锉作推锉修整,达到各形面连接圆滑、光洁、纹理齐整。10、锉R2.5mm圆头,并保证工件总长112mm。11、八角端部棱边倒角2×450。12、用砂布将各加工面全部打光,交件待验。13、工件检验后,再将腰孔各面倒出1mm弧形喇叭口,20mm端面锉成略呈凸弧形面,后将工件两端热处理淬硬。注意事项1、钻孔时,要求孔位置正确,孔径没有明显扩大,以免加工余量不足,影响腰孔的正确加工。2、锉削腰孔时,应先锉两侧面,后锉圆弧面。锉侧面时,要控制好锉刀的横向移动,防止锉坏两端孔面。3、加工四角R3.5mm内圆时,横向锉准、锉光,然后推光就容易,且圆弧夹角处也不易坍角。4、在加工R12mm与R18mm内外圆弧面时,横向必须平直,才能使弧形连接正确,外形美观。质量检查及评分:项次项目与技术要求实测记录配分得分1尺寸要求20mm(2处)42平行度0.05mm(2处)33垂直度0.03mm(4处)243.5x45°倒角尺寸正确(4处)2第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页5Ra3.5内圆弧面连接圆滑,尖端无坍角(4处)26R12与R18圆弧面连接圆弧127舌部斜面平直度0.03mm108腰孔长度要求20mm109腰形孔对称度0.2mm810Ra2.5圆弧面黄肌瘦圆滑711倒角均匀、各棱线清晰512表面粗糙度Ra<3.2um513安全文明生产5任务三:鸭嘴锤加工实践(1)划线(0.5课时)(2)锯削(0.5课时)(3)锉削(0.5课时)(4)钻孔(1课时)(5)攻螺纹(0.5课时)1、划线一、教学要求1、正确安放、划正工件。2、能合理确定划线基准,对有缺陷的毛坯进行合理借料。3、正确使用划线工具,划...
