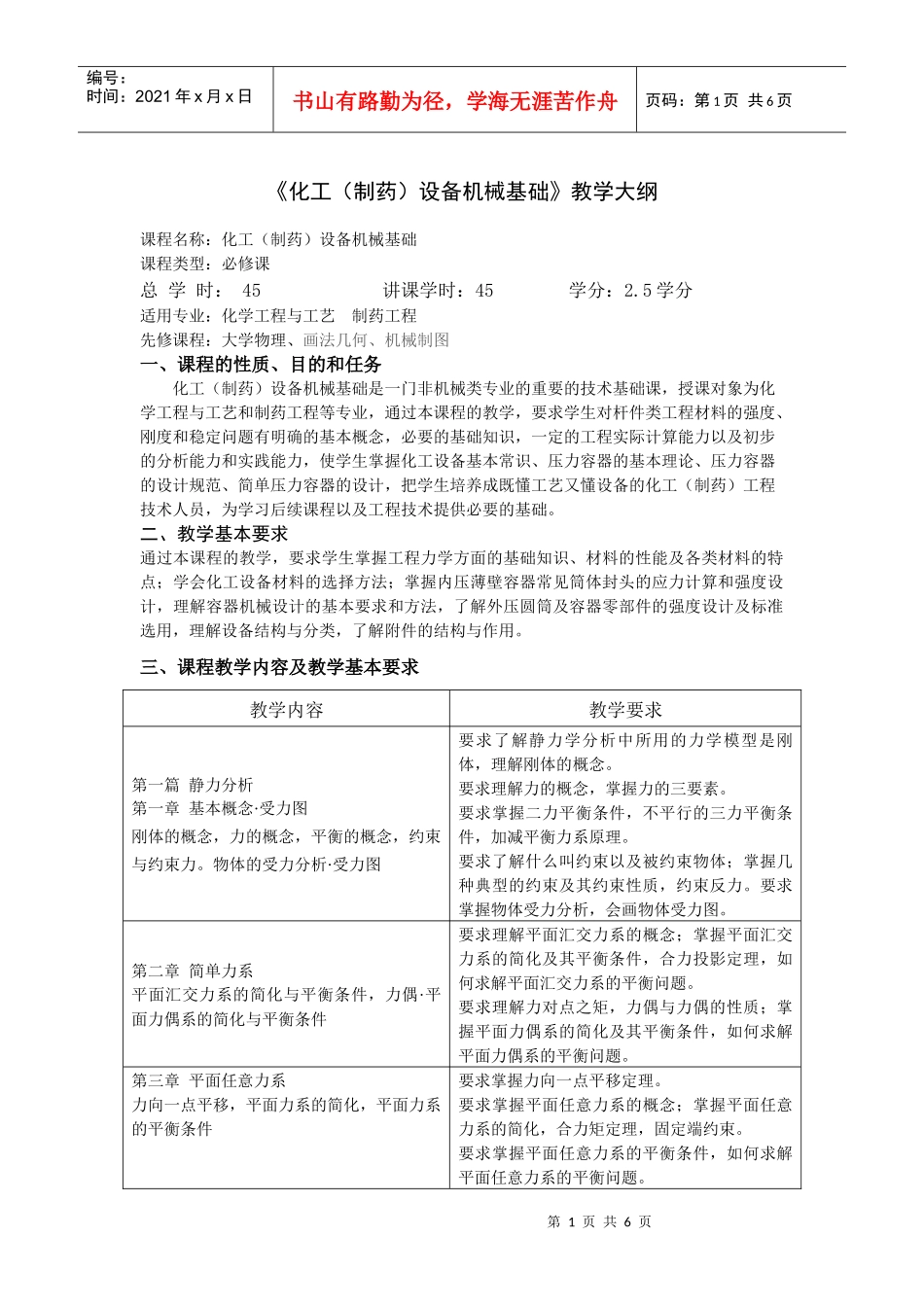

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《化工（制药）设备机械基础》教学大纲课程名称：化工（制药）设备机械基础课程类型：必修课总学时：45讲课学时：45学分：2.5学分适用专业：化学工程与工艺制药工程先修课程：大学物理、画法几何、机械制图一、课程的性质、目的和任务化工（制药）设备机械基础是一门非机械类专业的重要的技术基础课，授课对象为化学工程与工艺和制药工程等专业，通过本课程的教学，要求学生对杆件类工程材料的强度、刚度和稳定问题有明确的基本概念，必要的基础知识，一定的工程实际计算能力以及初步的分析能力和实践能力，使学生掌握化工设备基本常识、压力容器的基本理论、压力容器的设计规范、简单压力容器的设计，把学生培养成既懂工艺又懂设备的化工（制药）工程技术人员，为学习后续课程以及工程技术提供必要的基础。二、教学基本要求通过本课程的教学，要求学生掌握工程力学方面的基础知识、材料的性能及各类材料的特点；学会化工设备材料的选择方法；掌握内压薄壁容器常见筒体封头的应力计算和强度设计，理解容器机械设计的基本要求和方法，了解外压圆筒及容器零部件的强度设计及标准选用，理解设备结构与分类，了解附件的结构与作用。三、课程教学内容及教学基本要求教学内容教学要求第一篇静力分析第一章基本概念·受力图刚体的概念，力的概念，平衡的概念，约束与约束力。物体的受力分析·受力图要求了解静力学分析中所用的力学模型是刚体，理解刚体的概念。要求理解力的概念，掌握力的三要素。要求掌握二力平衡条件，不平行的三力平衡条件，加减平衡力系原理。要求了解什么叫约束以及被约束物体；掌握几种典型的约束及其约束性质，约束反力。要求掌握物体受力分析，会画物体受力图。第二章简单力系平面汇交力系的简化与平衡条件，力偶·平面力偶系的简化与平衡条件要求理解平面汇交力系的概念；掌握平面汇交力系的简化及其平衡条件，合力投影定理，如何求解平面汇交力系的平衡问题。要求理解力对点之矩，力偶与力偶的性质；掌握平面力偶系的简化及其平衡条件，如何求解平面力偶系的平衡问题。第三章平面任意力系力向一点平移，平面力系的简化，平面力系的平衡条件要求掌握力向一点平移定理。要求掌握平面任意力系的概念；掌握平面任意力系的简化，合力矩定理，固定端约束。要求掌握平面任意力系的平衡条件，如何求解平面任意力系的平衡问题。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页第二篇材料力学第四章轴向拉伸与压缩拉、压杆的内力与应力，拉、压杆的强度计算，拉、压杆的变形计算，材料在拉伸、压缩时的机械性能，*拉、压杆的简单静不定问题。要求了解轴力和应力的概念，掌握轴力图的画法，掌握拉、压杆的应力计算。要求掌握拉、压杆的强度条件以及三类强度问题。要求掌握胡可定律，拉、压杆的变形计算，应力－应变关系。要求了解低碳钢和铸铁材料在拉伸时的力学性能、理解相应的强度指标和塑性指标，应力－应变曲线，了解低碳钢和铸铁材料在压缩时的力学性能，了解应力集中的概念，温度等因素对材料机械性能的影响。*解决此类问题的关键是正确分析并建立变形协调条件，要弄清解决超静定问题的方法和步骤，使学生初步了解材料力学是如何处理问题的。第五章扭转引言，外力偶矩·扭矩·扭矩图，圆轴扭转时横截面上的应力分析，圆轴扭转时的强度计算，圆轴扭转时的变形与刚度计算要求理解什么是轴的扭转变形。要求了解外力偶矩和扭矩的概念，掌握扭矩图的画法。要求了解纯剪切的概念，圆轴扭转时应力计算公式的导出；掌握剪切虎克定律，剪应力互等定理；掌握圆轴扭转时的应力计算。要求掌握圆轴扭转时的强度计算。要求了解相对扭转角和单位长度扭转角的概念；掌握圆轴扭转时的变形和刚度计算方法。第六章弯曲应力分析与强度计算引言，梁的内力——剪力与弯矩，纯弯梁横截面上的正应力分析，纯弯应力公式的应用，弯曲强度计算，弯曲应力与强度计算例题要求了解工程中的弯曲问题；理解平面弯曲。要求了解剪力和弯矩的概念，熟练掌握计算指定截...
