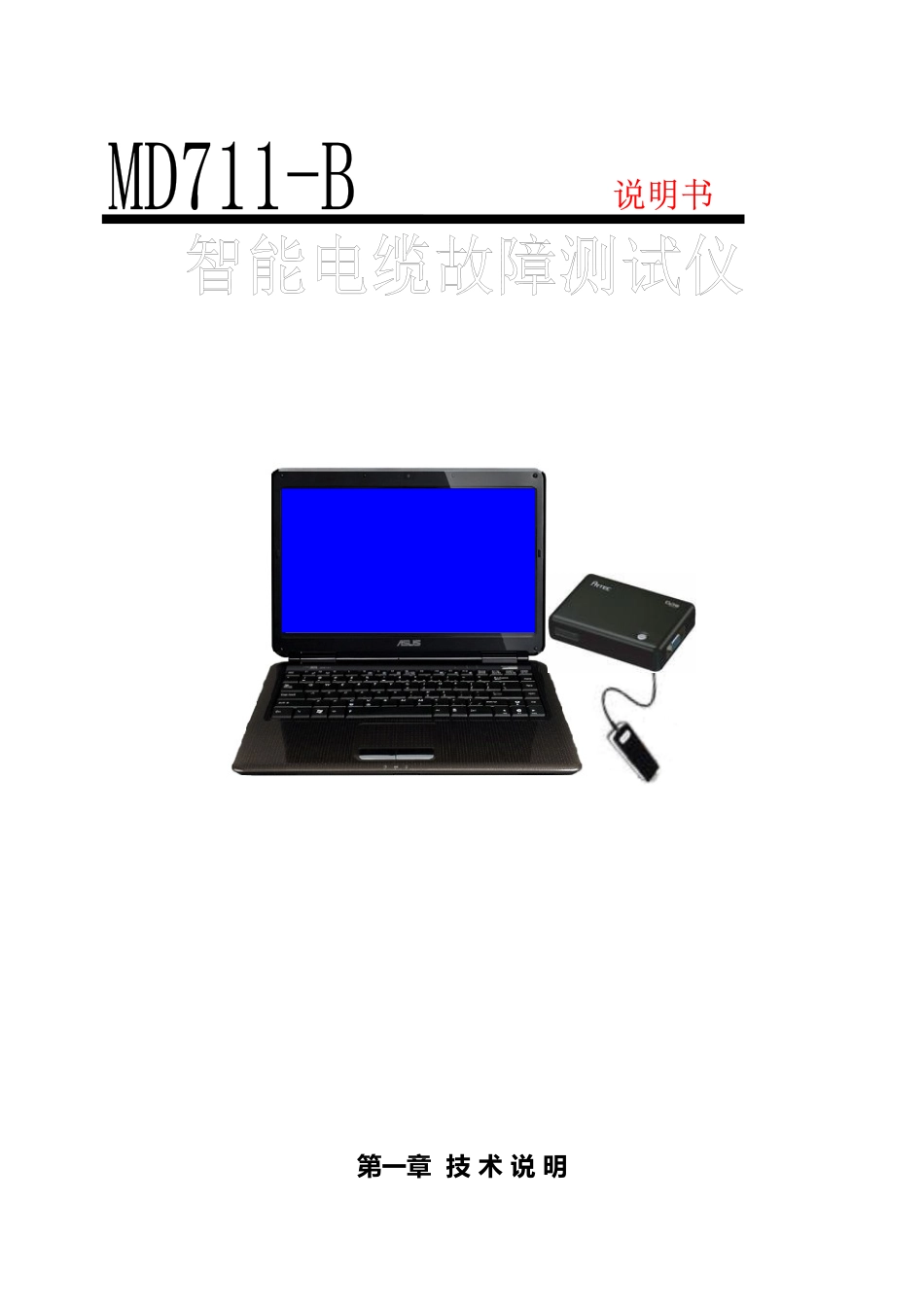

第一章技术说明第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页电缆故障测试仪是我公司精心设计和制造的全新一代便携式电缆故障测试仪器，它以笔记本电脑为主机，配以精巧的数据采集器，体积小、重量轻、便于携带。它秉承我公司一贯高科技、高精度、高质量的原则，将电缆测试水平提高到一个新境界。它具有测试准确、智能化程度高、适应面广、性能稳定、轻巧便携等特点。一、MD-711B型智能电缆故障测试仪的技术特点1.可测试各种型号35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。2.具有多种测试方法，如在低压方式下的直接法、比较法以及在高压方式下的电流耦合法，可保证您100%的测试成功。3.由于笔记本计算机和前置测量单元都是电池供电，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离，保证了人机的安全。完全适应野外工作的需要.4.高速信号处理器采用先进的信号处理技术，测试波形特征清晰易辩，并可以对测试波形进行任意放大或缩小处理,使得电缆故障分析更容易掌握。5.采用Windows汉化软件，更具人性化设计，操作简便。6.公司开展网上服务业务，只要您将测试波形通过E-mail发给我们，您当天即可得到专家的分析和指导。公司定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您，使您很快也会成为电缆故障测试专家。7.双通道数据处理技术，可进行相与相、对与对的波形同屏对比分析。实际的电缆故障往往不是三相都坏，这时用波形同屏对比分析功能将好相波形与坏相波形进行同屏叠加对比分析，电缆故障第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页一目了然。二、技术参数脉冲幅度：>100v。脉冲宽度：0.2us和6us两种。测试盲区：在以最高测试频率40MHz测量时为20m。主机测量误差：2%。千米以下电缆不超过10米，千米以上电缆不超过20米读数分辨率：V/2fV电波在电缆中的传播速度（m/us）f采样频率（MHz）。比如油浸纸电缆的传播速度为V=160m/us,用f=40MHz采样，则读数分辨率为160/（2*40）=2m。由于本仪器具备图形软件扩放功能（其方法是按住Ctrl键不放，光标指向所关心的波形，点击鼠标的左键则所关心的波形会不断的放大）这时读数分辨率小于0.5m。相当于采样频率120MHz时的读数分辨率。采样频率：40MHz、20MHz、10MHz、5MHz、双通道波形显示：用于波形比较分析。预制5种电缆介质的电波传播速度：油浸纸：160m/us，交联：172m/us，塑料电缆（市话电缆）：184m/us,不滴流：160m/us,同轴电缆：196m/us,以及自选介质。采样方式：正常触发方式、自动触发方式，电流取样。电源：6v免维护可充电电瓶。工作温度：0℃—50℃主机体积：330×230×150mm³主机重量：2.5kg第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页三、仪器组成框图如下当红色的“脉冲/闪络”开关在脉冲位置时，（该开关弹起）本机输出低压脉冲信号，加到被测电缆上和主机的输入电路上，测试波形通过内部信号处理电路后显示到屏幕上，并同时显示电缆的介质、传播速度、采样频率、故障距离、测试日期和测试人员相关信息等。当开关在闪络位置时，（红色开关压下）脉冲信号断开，高压测试系统加到被测电缆的直流电压使故障点闪络放电，形成单次闪络波形并通过电流取样器输入仪器，这以后的工作过程与低压脉冲的相同。四、测试原理电缆故障一般分为两大类：低阻、开路故障和高阻故障。所有故障都会造成特性阻抗的失配，仪器根据雷达回波测距原理，向电缆发射一个低压脉冲或高压脉冲，当遇到特性阻抗不匹配的地方时，就会产生反射波，仪器以极高的速度将发射波和反射波采集下来并显示在屏幕上，根据电波在电缆中已知的传播速度，可测出故障点到测试点的距离。S=VT/2第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页S：故障点距测试点的距离。V：电波在电缆中的传播速度。T：电波在电缆中一个来回传播所需...
