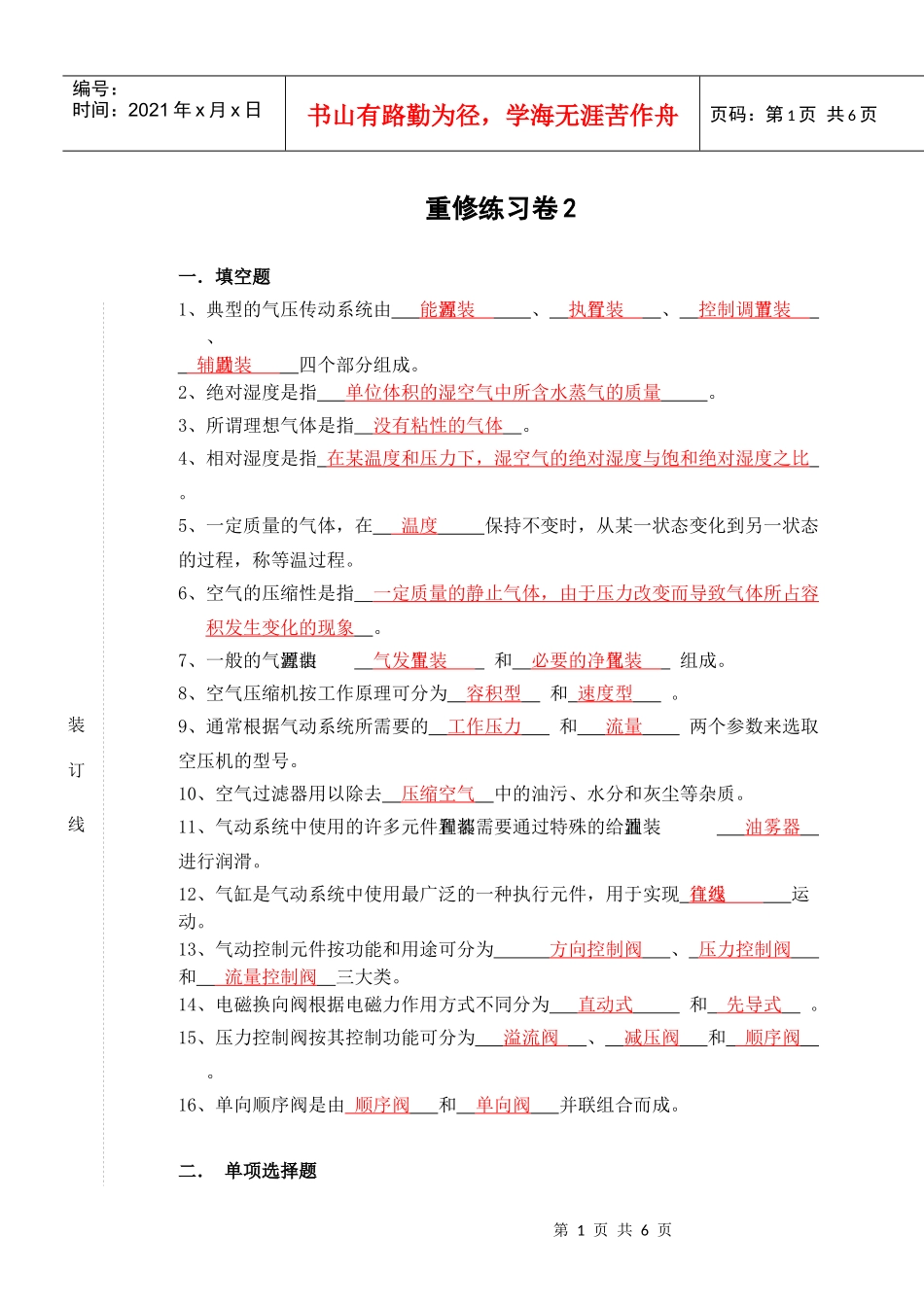

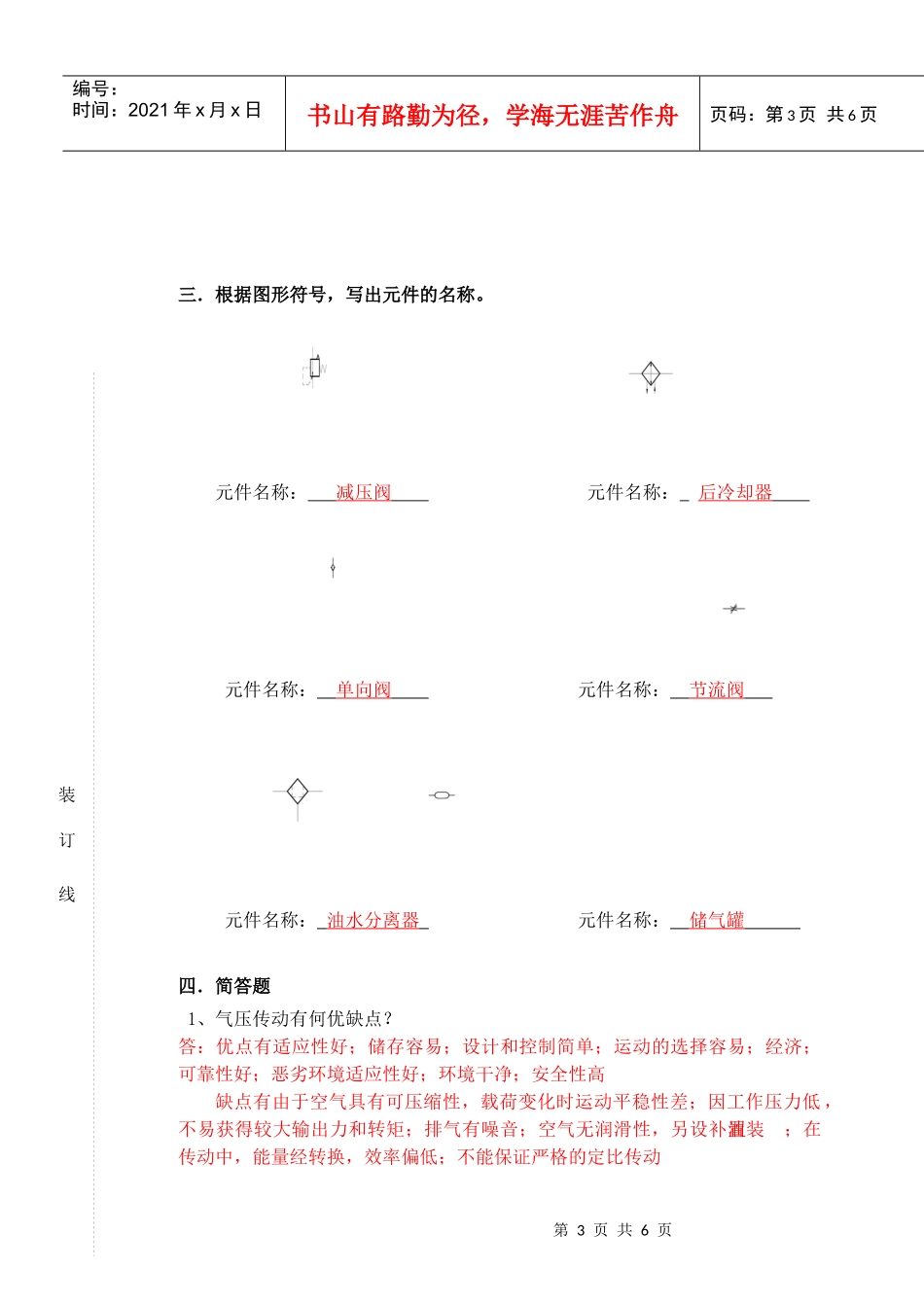

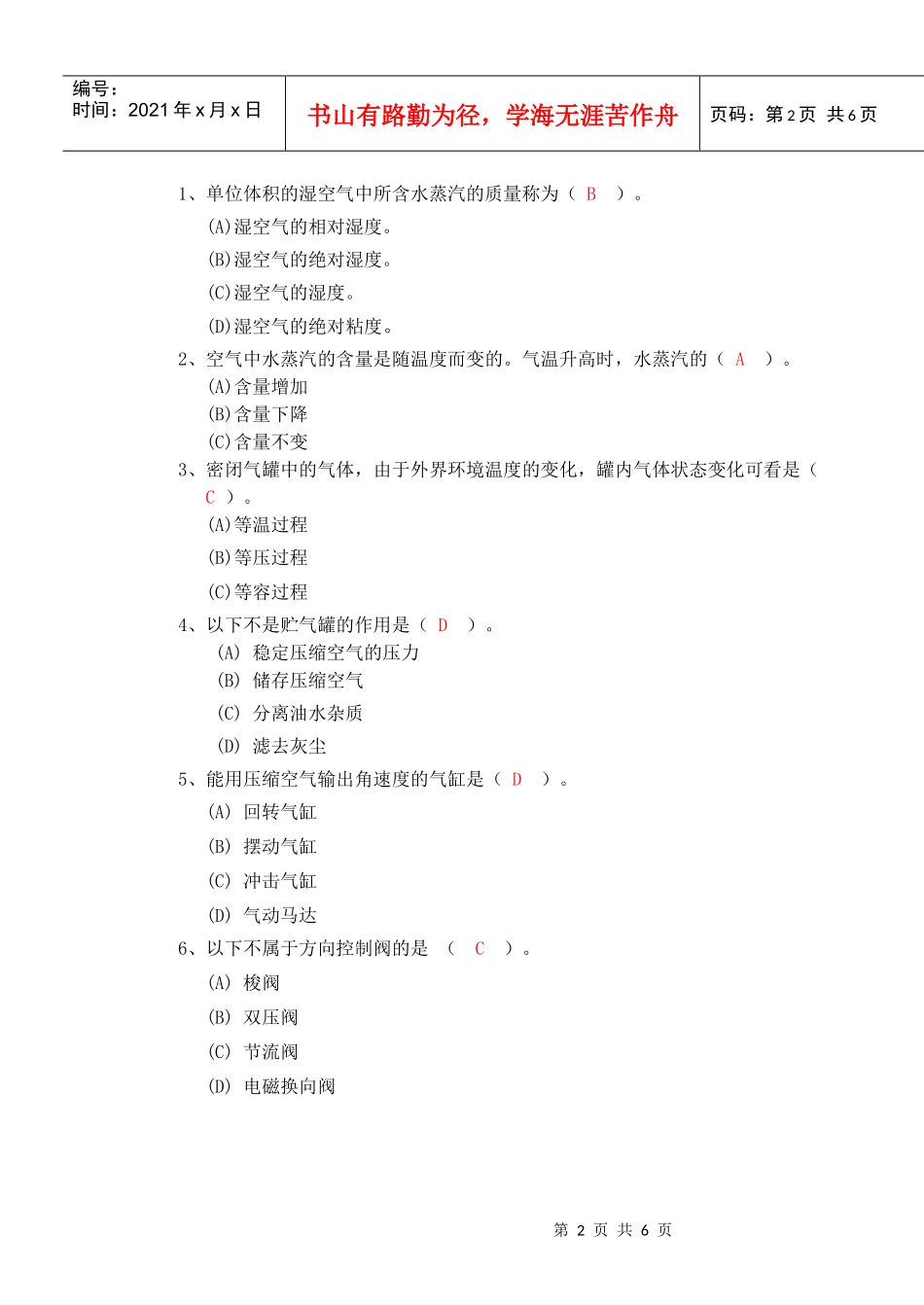

第1页共6页装订线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页重修练习卷2一．填空题1、典型的气压传动系统由能源装置、执行装置、控制调节装置、辅助装置四个部分组成。2、绝对湿度是指单位体积的湿空气中所含水蒸气的质量。3、所谓理想气体是指没有粘性的气体。4、相对湿度是指在某温度和压力下，湿空气的绝对湿度与饱和绝对湿度之比。5、一定质量的气体，在温度保持不变时，从某一状态变化到另一状态的过程，称等温过程。6、空气的压缩性是指一定质量的静止气体，由于压力改变而导致气体所占容积发生变化的现象。7、一般的气源装置由气发生装置和必要的净化装置组成。8、空气压缩机按工作原理可分为容积型和速度型。9、通常根据气动系统所需要的工作压力和流量两个参数来选取空压机的型号。10、空气过滤器用以除去压缩空气中的油污、水分和灰尘等杂质。11、气动系统中使用的许多元件和装置都需要通过特殊的给油装置油雾器进行润滑。12、气缸是气动系统中使用最广泛的一种执行元件，用于实现直线往返运动。13、气动控制元件按功能和用途可分为方向控制阀、压力控制阀和流量控制阀三大类。14、电磁换向阀根据电磁力作用方式不同分为直动式和先导式。15、压力控制阀按其控制功能可分为溢流阀、减压阀和顺序阀。16、单向顺序阀是由顺序阀和单向阀并联组合而成。二．单项选择题第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1、单位体积的湿空气中所含水蒸汽的质量称为（B）。(A)湿空气的相对湿度。(B)湿空气的绝对湿度。(C)湿空气的湿度。(D)湿空气的绝对粘度。2、空气中水蒸汽的含量是随温度而变的。气温升高时，水蒸汽的（A）。(A)含量增加(B)含量下降(C)含量不变3、密闭气罐中的气体，由于外界环境温度的变化，罐内气体状态变化可看是（C）。(A)等温过程(B)等压过程(C)等容过程4、以下不是贮气罐的作用是（D）。(A)稳定压缩空气的压力(B)储存压缩空气(C)分离油水杂质(D)滤去灰尘5、能用压缩空气输出角速度的气缸是（D）。(A)回转气缸(B)摆动气缸(C)冲击气缸(D)气动马达6、以下不属于方向控制阀的是（C）。(A)梭阀(B)双压阀(C)节流阀(D)电磁换向阀第3页共6页第2页共6页装订线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页三．根据图形符号，写出元件的名称。元件名称：减压阀元件名称：后冷却器元件名称：单向阀元件名称：节流阀元件名称：油水分离器元件名称：储气罐四．简答题1、气压传动有何优缺点？答：优点有适应性好；储存容易；设计和控制简单；运动的选择容易；经济；可靠性好；恶劣环境适应性好；环境干净；安全性高缺点有由于空气具有可压缩性，载荷变化时运动平稳性差；因工作压力低，不易获得较大输出力和转矩；排气有噪音；空气无润滑性，另设补油装置；在传动中，能量经转换，效率偏低；不能保证严格的定比传动第4页共6页第3页共6页1S11S21.01.1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页2、请列举5个特殊气缸。答：无杆气缸；双端双活塞气缸；双活塞气缸；双端活塞杆气缸；多位气缸；增力气缸；薄膜气缸五．分析题1、试分析如图所示阀是何种阀，画出其图形符号并分析其工作原理。答：单向阀，图形符号气体从左向右可以通过，但从右向左则截止六．设计题1、根据要求，完成双作用气缸自动往返运动控制(行程开关控制)的气动回路图，设计出电气控制图，并验证说明。要求：1）、按下按钮开关S1，气缸1活塞杆自动往返运动。2）、再按一下按钮开关S1，则气缸1停止运行。第5页共6页第4页共6页装订线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页答：通过启动控制开关S1，使继电器K1的回路闭合，触点K1动作。电磁线圈1Y1的回路接通，2位5通电磁阀开启，双作用气缸的活塞杆运动至前端并使限位开关1S2闭合。活塞杆离开末端后，通过限位开关1S1的作用使继电器K1的回路断开。通过限位开关1S2使继电器K2的回路闭合，触点K2动作。电磁线圈1Y2闭合，2位5通电磁阀回到初始位置，双作用气缸的活塞杆退回到末端并使...
