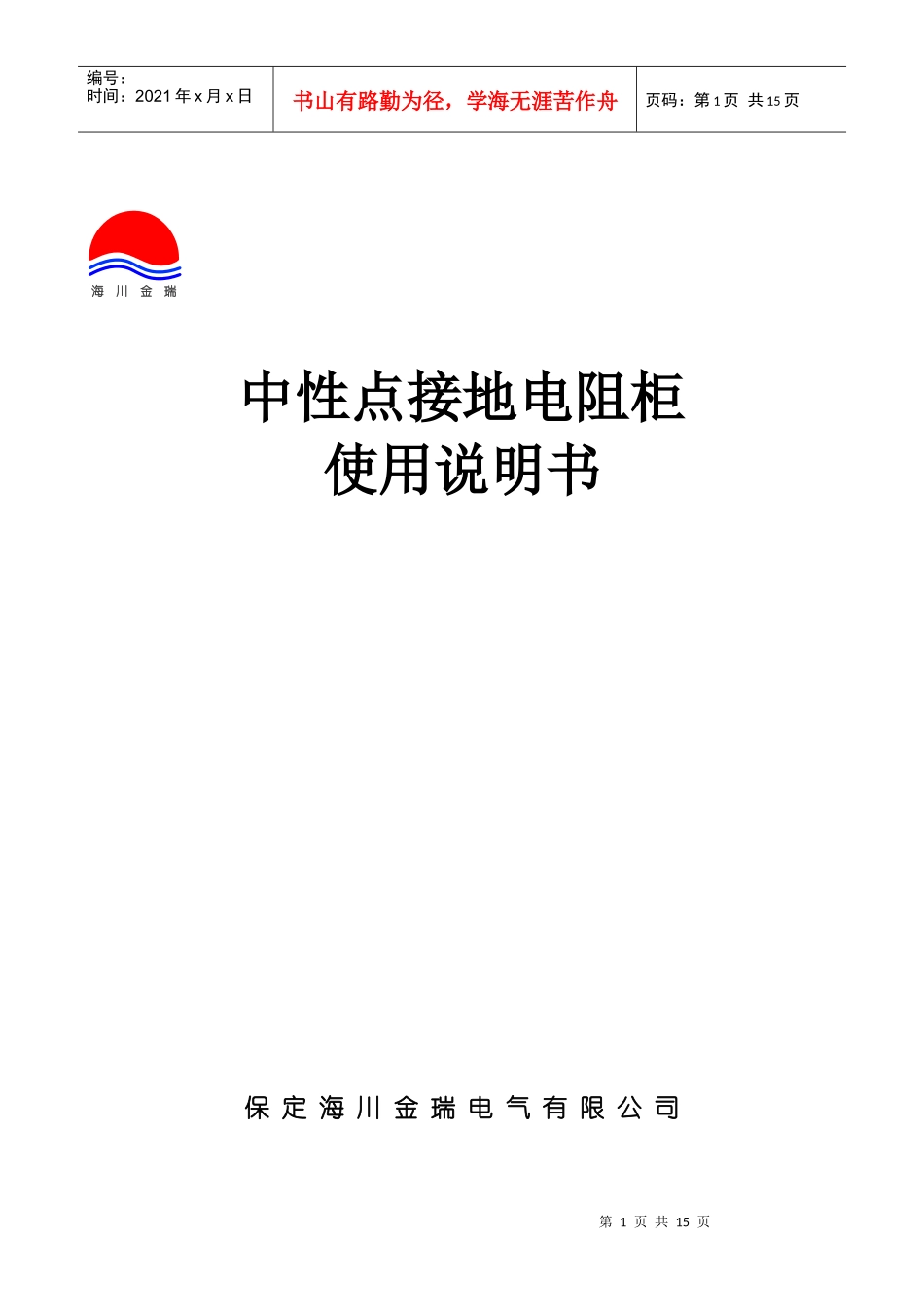

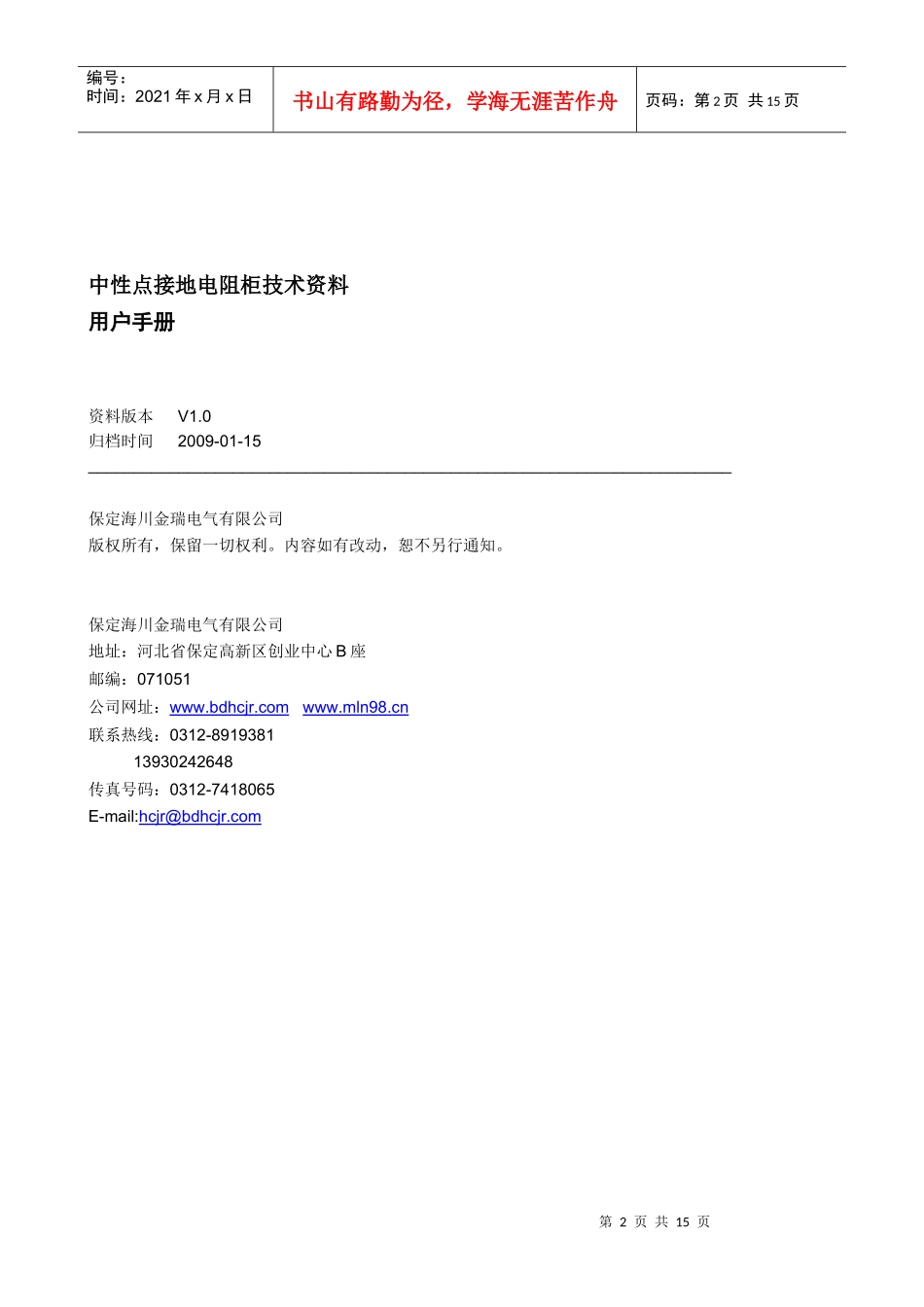

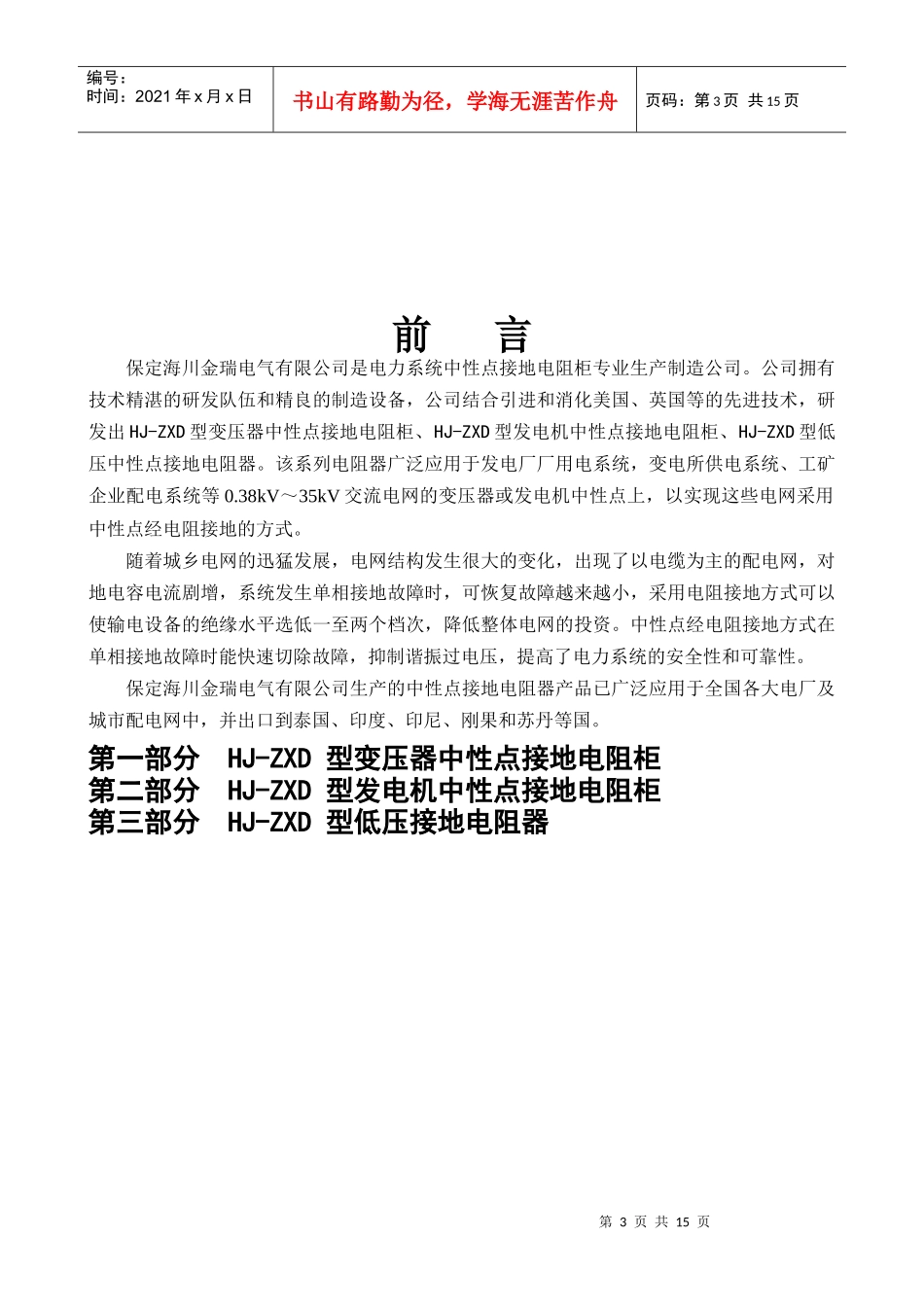

第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页中性点接地电阻柜使用说明书保定海川金瑞电气有限公司海川金瑞第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页中性点接地电阻柜技术资料用户手册资料版本V1.0归档时间2009-01-15_______________________________________________________________________保定海川金瑞电气有限公司版权所有,保留一切权利。内容如有改动,恕不另行通知。保定海川金瑞电气有限公司地址:河北省保定高新区创业中心B座邮编:071051公司网址:www.bdhcjr.comwww.mln98.cn联系热线:0312-891938113930242648传真号码:0312-7418065E-mail:hcjr@bdhcjr.com第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页前言保定海川金瑞电气有限公司是电力系统中性点接地电阻柜专业生产制造公司。公司拥有技术精湛的研发队伍和精良的制造设备,公司结合引进和消化美国、英国等的先进技术,研发出HJ-ZXD型变压器中性点接地电阻柜、HJ-ZXD型发电机中性点接地电阻柜、HJ-ZXD型低压中性点接地电阻器。该系列电阻器广泛应用于发电厂厂用电系统,变电所供电系统、工矿企业配电系统等0.38kV~35kV交流电网的变压器或发电机中性点上,以实现这些电网采用中性点经电阻接地的方式。随着城乡电网的迅猛发展,电网结构发生很大的变化,出现了以电缆为主的配电网,对地电容电流剧增,系统发生单相接地故障时,可恢复故障越来越小,采用电阻接地方式可以使输电设备的绝缘水平选低一至两个档次,降低整体电网的投资。中性点经电阻接地方式在单相接地故障时能快速切除故障,抑制谐振过电压,提高了电力系统的安全性和可靠性。保定海川金瑞电气有限公司生产的中性点接地电阻器产品已广泛应用于全国各大电厂及城市配电网中,并出口到泰国、印度、印尼、刚果和苏丹等国。第一部分HJ-ZXD型变压器中性点接地电阻柜第二部分HJ-ZXD型发电机中性点接地电阻柜第三部分HJ-ZXD型低压接地电阻器第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页第一部分HJ-ZXD型变压器中性点接地电阻柜一、产品用途HJ-ZXD型变压器中性点接地电阻柜用于6~35KV交流电网的变压器中性点上,以实现这些电网采用中性点经电阻接地的方式。二、型号说明三、产品特点1.电阻柜柜体材质采用不锈钢板,外型美观,耐腐蚀性强,防护等级可达IP55。2.根据不同的使用条件,电阻柜分为户内型和户外型。进线方式可采用上进下出和下进下出等,采用上进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。3.电阻材质可采用合金材料或非金属特种材料阀片。3.1合金材料:不锈钢或镍铬合金(Cr20Ni80)材料导电率高,耐高温,最高使用温度可达1200℃,温度系数小,阻值稳定,耐腐蚀、防燃防爆,可靠性高。用合金材料组成的电阻全部采用电阻单元,以多个单元焊接成框架,用高压绝缘子支衬。电阻单元用耐高温绝缘子支衬连接。根据不同的客户要求我公司可提供英国AB公司和美国AVR公司的电阻片。3.2特种非金属材料:采用以碳素为主,辅以硒、硅、硼等特种非金属材料配制烧结而成。电阻率极高,其电阻率为(1.87~2.67)×106µΩ.m。电阻的温度系数≤-0.045%/℃,电阻随温度变化阻值变化量很小,阻值稳定。阻值范围大。可耐高温、热容量大、通流能力强、准许通流时间长。无电阻氧化问题,适宜用于高盐雾、潮湿等恶劣环境。体积小、重量轻,现场安装方便。4.THT-ZT型中性点接地电阻器为标准产品,可以与电阻或电抗并联运行,为电网逐渐扩大而要求接地电阻逐渐减小提供了方便。5.当变压器绕组为三角形联结而需要独立安装Z形绕组接地变压器时,HJ-ZXD型中性点接地电阻器可与之配套使用。6.智能控制部分HJ–ZXD——/电压等级中性点海川金瑞电阻值第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页传统的接地电阻柜只是纯硬件的保护设备,我公司根据市场要求研制的电阻柜加入了智能控制部分。控制器硬件...
