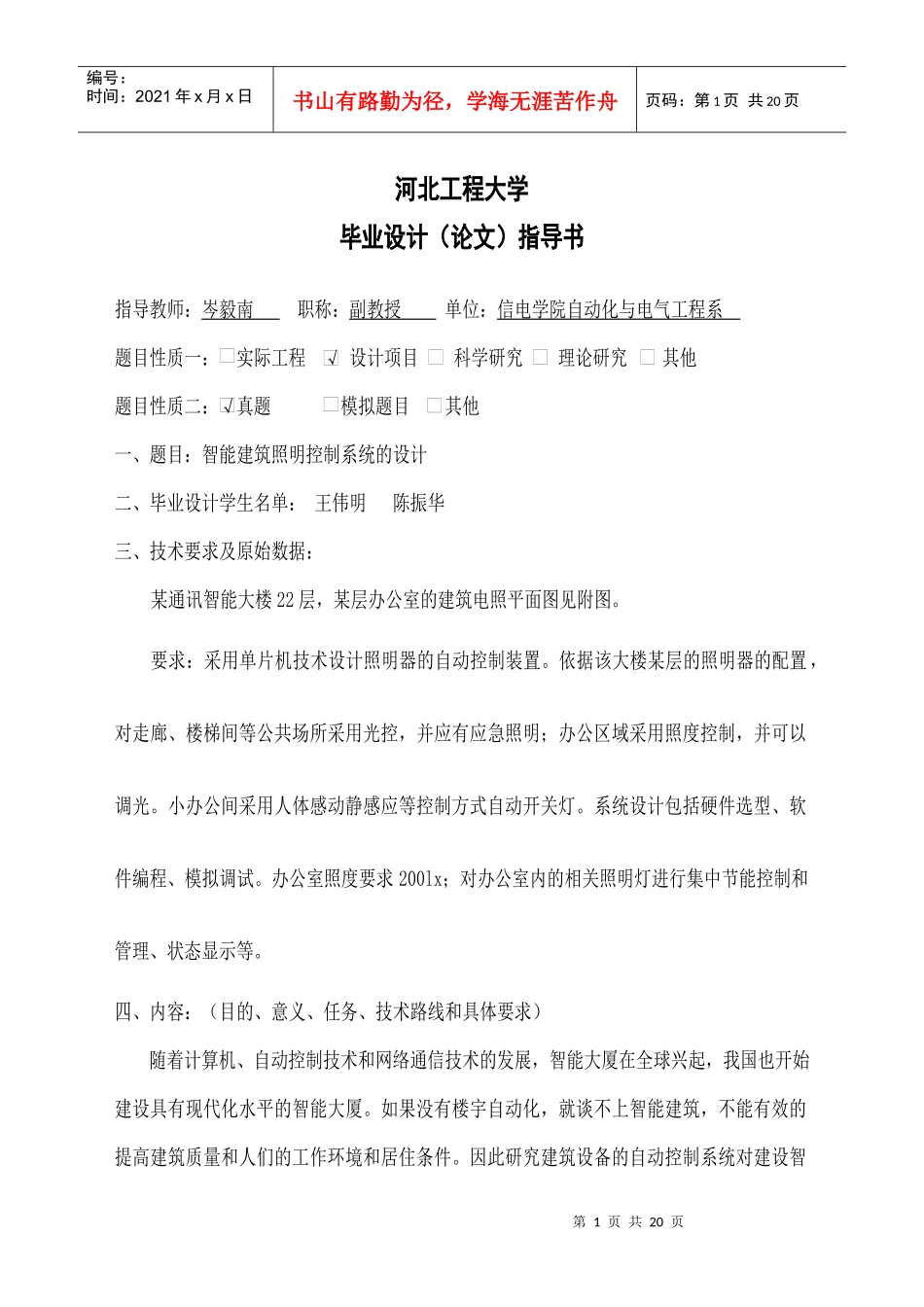

07本部电气毕业设计指导书_第1页
1/20

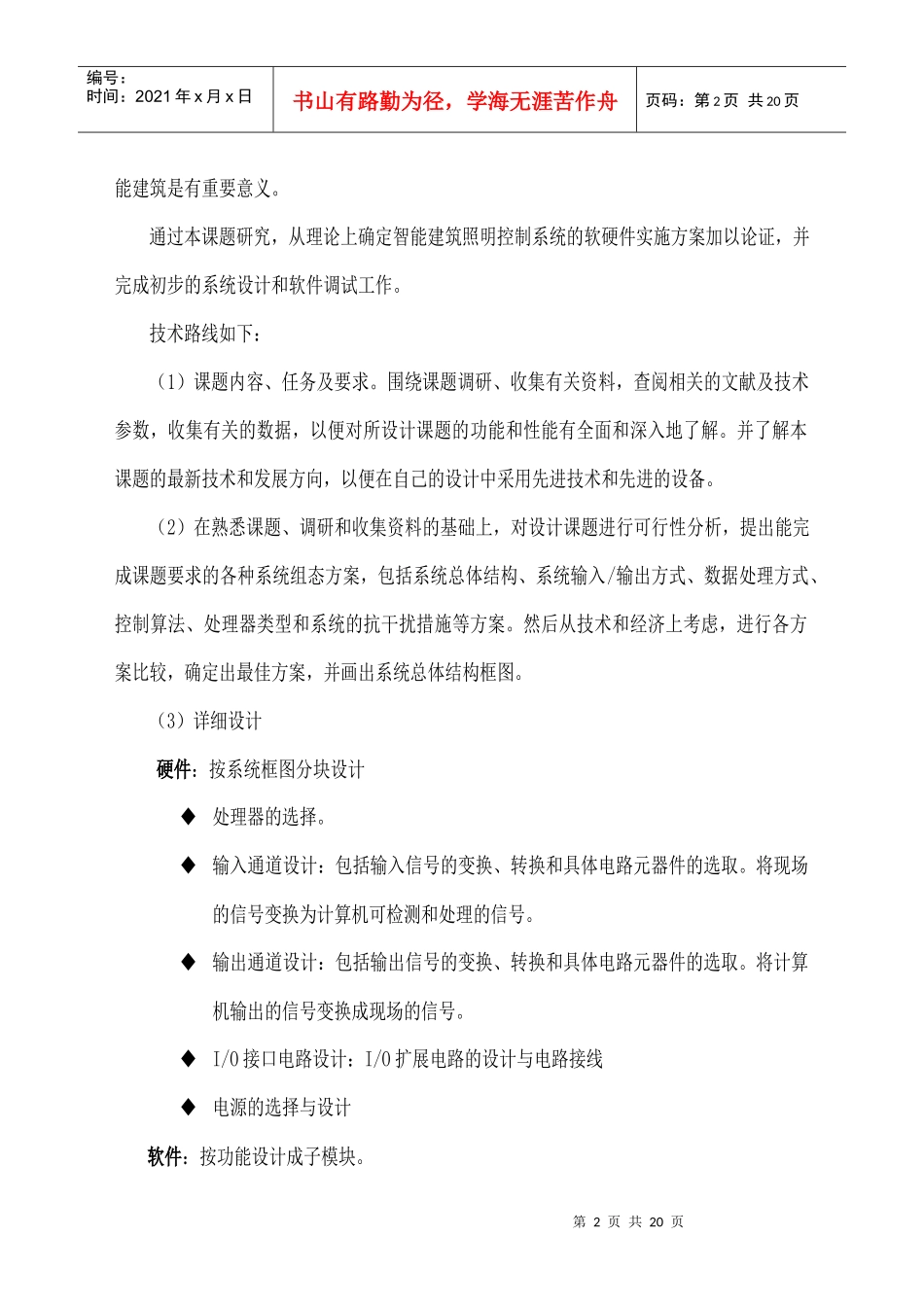

07本部电气毕业设计指导书_第2页
2/20

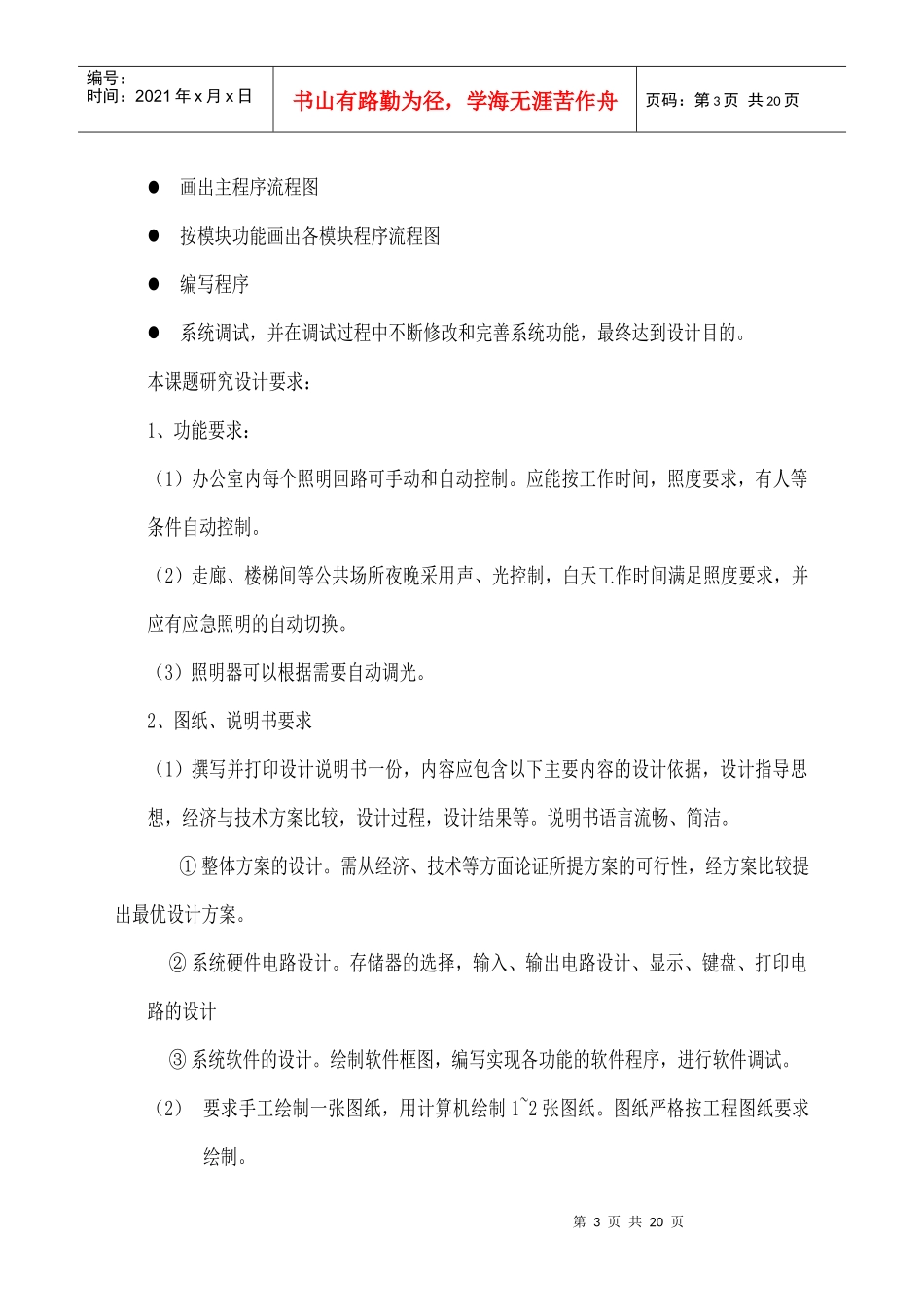

07本部电气毕业设计指导书_第3页
3/20
第1页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共20页河北工程大学毕业设计(论文)指导书指导教师:岑毅南职称:副教授单位:信电学院自动化与电气工程系题目性质一:实际工程√设计项目科学研究理论研究其他题目性质二:√真题模拟题目其他一、题目:智能建筑照明控制系统的设计二、毕业设计学生名单:王伟明陈振华三、技术要求及原始数据:某通讯智能大楼22层,某层办公室的建筑电照平面图见附图。要求:采用单片机技术设计照明器的自动控制装置。依据该大楼某层的照明器的配置,对走廊、楼梯间等公共场所采用光控,并应有应急照明;办公区域采用照度控制,并可以调光。小办公间采用人体感动静感应等控制方式自动开关灯。系统设计包括硬件选型、软件编程、模拟调试。办公室照度要求200lx;对办公室内的相关照明灯进行集中节能控制和管理、状态显示等。四、内容:(目的、意义、任务、技术路线和具体要求)随着计算机、自动控制技术和网络通信技术的发展,智能大厦在全球兴起,我国也开始建设具有现代化水平的智能大厦。如果没有楼宇自动化,就谈不上智能建筑,不能有效的提高建筑质量和人们的工作环境和居住条件。因此研究建筑设备的自动控制系统对建设智第2页共20页第1页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共20页能建筑是有重要意义。通过本课题研究,从理论上确定智能建筑照明控制系统的软硬件实施方案加以论证,并完成初步的系统设计和软件调试工作。技术路线如下:(1)课题内容、任务及要求。围绕课题调研、收集有关资料,查阅相关的文献及技术参数,收集有关的数据,以便对所设计课题的功能和性能有全面和深入地了解。并了解本课题的最新技术和发展方向,以便在自己的设计中采用先进技术和先进的设备。(2)在熟悉课题、调研和收集资料的基础上,对设计课题进行可行性分析,提出能完成课题要求的各种系统组态方案,包括系统总体结构、系统输入/输出方式、数据处理方式、控制算法、处理器类型和系统的抗干扰措施等方案。然后从技术和经济上考虑,进行各方案比较,确定出最佳方案,并画出系统总体结构框图。(3)详细设计硬件:按系统框图分块设计处理器的选择。输入通道设计:包括输入信号的变换、转换和具体电路元器件的选取。将现场的信号变换为计算机可检测和处理的信号。输出通道设计:包括输出信号的变换、转换和具体电路元器件的选取。将计算机输出的信号变换成现场的信号。I/O接口电路设计:I/O扩展电路的设计与电路接线电源的选择与设计软件:按功能设计成子模块。第3页共20页第2页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共20页画出主程序流程图按模块功能画出各模块程序流程图编写程序系统调试,并在调试过程中不断修改和完善系统功能,最终达到设计目的。本课题研究设计要求:1、功能要求:(1)办公室内每个照明回路可手动和自动控制。应能按工作时间,照度要求,有人等条件自动控制。(2)走廊、楼梯间等公共场所夜晚采用声、光控制,白天工作时间满足照度要求,并应有应急照明的自动切换。(3)照明器可以根据需要自动调光。2、图纸、说明书要求(1)撰写并打印设计说明书一份,内容应包含以下主要内容的设计依据,设计指导思想,经济与技术方案比较,设计过程,设计结果等。说明书语言流畅、简洁。①整体方案的设计。需从经济、技术等方面论证所提方案的可行性,经方案比较提出最优设计方案。②系统硬件电路设计。存储器的选择,输入、输出电路设计、显示、键盘、打印电路的设计③系统软件的设计。绘制软件框图,编写实现各功能的软件程序,进行软件调试。(2)要求手工绘制一张图纸,用计算机绘制1~2张图纸。图纸严格按工程图纸要求绘制。第4页共20页第3页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共20页五、预备知识:本课题涉及到供电及照明技术,单片机技术、模拟电子和数字电子技术、传感器技术等,大部分基础内容课堂教学已学过,本课题在于培养学生的综合应用能力。六、进度安排:序号...
