《电力电子技术》学习指导VIP免费

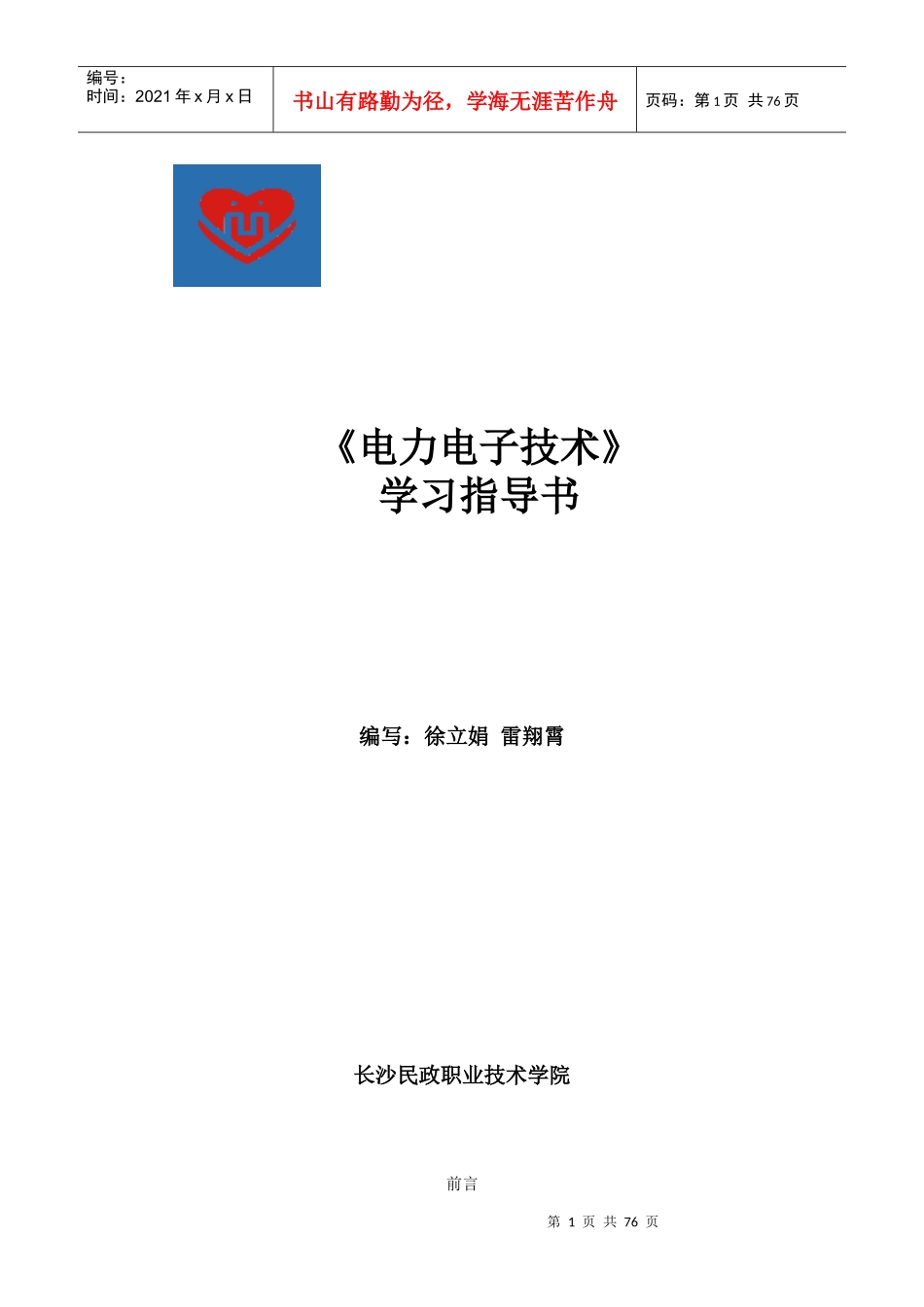

《电力电子技术》学习指导_第1页
1/76

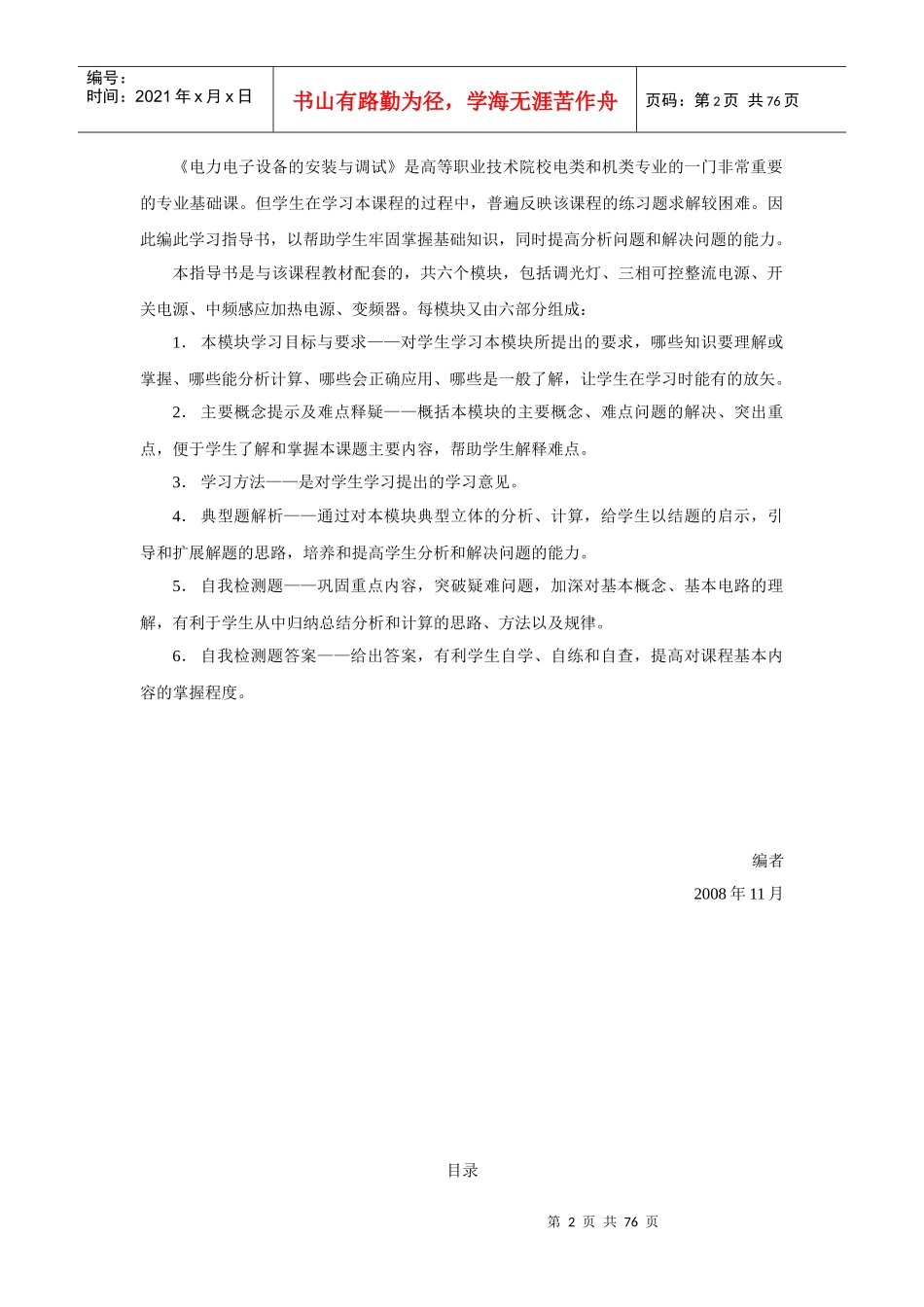

《电力电子技术》学习指导_第2页
2/76
《电力电子技术》学习指导_第3页
3/76
第1页共76页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共76页《电力电子技术》学习指导书编写:徐立娟雷翔霄长沙民政职业技术学院前言第2页共76页第1页共76页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共76页《电力电子设备的安装与调试》是高等职业技术院校电类和机类专业的一门非常重要的专业基础课。但学生在学习本课程的过程中,普遍反映该课程的练习题求解较困难。因此编此学习指导书,以帮助学生牢固掌握基础知识,同时提高分析问题和解决问题的能力。本指导书是与该课程教材配套的,共六个模块,包括调光灯、三相可控整流电源、开关电源、中频感应加热电源、变频器。每模块又由六部分组成:1.本模块学习目标与要求——对学生学习本模块所提出的要求,哪些知识要理解或掌握、哪些能分析计算、哪些会正确应用、哪些是一般了解,让学生在学习时能有的放矢。2.主要概念提示及难点释疑——概括本模块的主要概念、难点问题的解决、突出重点,便于学生了解和掌握本课题主要内容,帮助学生解释难点。3.学习方法——是对学生学习提出的学习意见。4.典型题解析——通过对本模块典型立体的分析、计算,给学生以结题的启示,引导和扩展解题的思路,培养和提高学生分析和解决问题的能力。5.自我检测题——巩固重点内容,突破疑难问题,加深对基本概念、基本电路的理解,有利于学生从中归纳总结分析和计算的思路、方法以及规律。6.自我检测题答案——给出答案,有利学生自学、自练和自查,提高对课程基本内容的掌握程度。编者2008年11月目录第3页共76页第2页共76页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共76页模块一调光灯……………………………………………………………………………………4模块二三相整流电源…………………………………………………………………………34模块三开关电源………………………………………………………………………………51模块四中频感应加热电源……………………………………………………………………58模块五变频器…………………………………………………………………………………63第4页共76页第3页共76页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共76页模块一调光灯调光灯在日常生活中的应用非常广泛,本模块通过对调光灯电路相关的知识:晶闸管、双向晶闸管、单相半波可控整流电路、单相交流调压、单结晶体管触发电路等内容的介绍和分析。使学生能够理解电路的工作原理,掌握电路原理图的绘制、电路分析的方法和电路的基本调试技能。一、学习目标与要求1.认识普通晶闸管、双向晶闸管、可关断晶闸管和单结晶体管器件。2.会选用和检测普通晶闸管、双向晶闸管、可关断晶闸管和单结晶体管。3.能分析普通晶闸管、双向晶闸管、可关断晶闸管和单结晶体管的工作原理。4.能分析单相半波整流电路和单结晶体管触发电路的工作原理。5.能了解触发电路与主电路电压同步的基本概念。6.学会调光灯电路的安装与调试技能。7.在小组合作实施项目过程中培养与人合作的精神。二、主要概念提示及难点释疑1.晶闸管导通、关断条件1)晶闸管导通条件:阳极加正向电压、门极加适当正向电压。注意:阳极加正向电压是指阳极电位高于阴极电位,阳极电位可以是正也可以是负。门极正向电压是指门极电位高于阴极电位。2)关断条件:流过晶闸管的阳极电流小于维持电流。可以通过降低晶闸管阳极-阴极间电压或增大主电路中的电阻。2.晶闸管主要参数1)额定电压:用等级表示,选用管子时额定电压常常时实际工作时可能承受的最大电压的2~3倍。2)额定电流注意:不同于通常电气元件以有效值来定义额定电流,而是以平均值来定义的。选择管子时要用有效值相等原则即流过晶闸管实际电流的有效值等于(小于更好)管子的额定电流有效值。第5页共76页第4页共76页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共76页3.单相半波可控整流电路工作原理及参数计算1)几个名词术语和概念控制角α:控制角α也叫触发角或触发延迟角,是指晶闸管从承...
