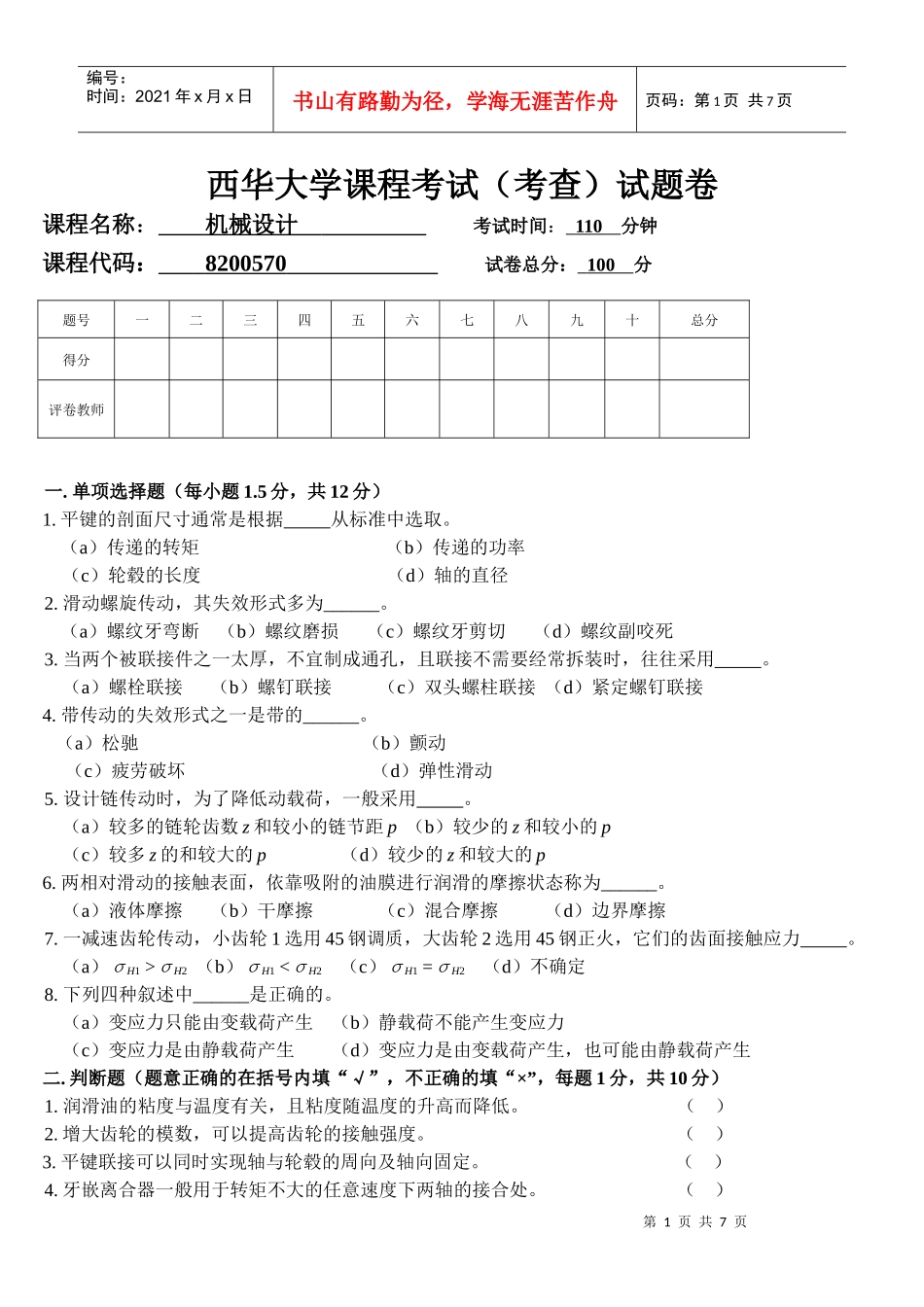

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页西华大学课程考试（考查）试题卷课程名称：机械设计考试时间：110分钟课程代码：8200570试卷总分：100分题号一二三四五六七八九十总分得分评卷教师一.单项选择题（每小题1.5分，共12分）1.平键的剖面尺寸通常是根据从标准中选取。（a）传递的转矩（b）传递的功率（c）轮毂的长度（d）轴的直径2.滑动螺旋传动，其失效形式多为______。（a）螺纹牙弯断（b）螺纹磨损（c）螺纹牙剪切（d）螺纹副咬死3.当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用。（a）螺栓联接（b）螺钉联接（c）双头螺柱联接（d）紧定螺钉联接4.带传动的失效形式之一是带的______。（a）松驰（b）颤动（c）疲劳破坏（d）弹性滑动5.设计链传动时，为了降低动载荷，一般采用。（a）较多的链轮齿数z和较小的链节距p（b）较少的z和较小的p（c）较多z的和较大的p（d）较少的z和较大的p6.两相对滑动的接触表面，依靠吸附的油膜进行润滑的摩擦状态称为______。（a）液体摩擦（b）干摩擦（c）混合摩擦（d）边界摩擦7.一减速齿轮传动，小齿轮1选用45钢调质，大齿轮2选用45钢正火，它们的齿面接触应力。（a）σH1>σH2（b）σH1<σH2（c）σH1=σH2（d）不确定8.下列四种叙述中______是正确的。（a）变应力只能由变载荷产生（b）静载荷不能产生变应力（c）变应力是由静载荷产生（d）变应力是由变载荷产生，也可能由静载荷产生二.判断题（题意正确的在括号内填“√”，不正确的填“×”，每题1分，共10分）1.润滑油的粘度与温度有关，且粘度随温度的升高而降低。（）2.增大齿轮的模数，可以提高齿轮的接触强度。（）3.平键联接可以同时实现轴与轮毂的周向及轴向固定。（）4.牙嵌离合器一般用于转矩不大的任意速度下两轴的接合处。（）第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页5.为提高轴的刚度，把轴的材料由45钢改为合金钢是一简便、有效的方法。（）6.对非液体摩擦的滑动轴承，验算pv≤[pv]是为了防止轴承过热。（）7.自行车链条磨损后，首先从大链轮产生脱链。（）8.机械零件设计计算中最基本的设计准则是强度准则。（）9.单头蜗杆传动蜗杆头数少、效率低、发热多。（）10.承受横向载荷作用的螺栓联接中，螺栓一定是受剪切作用的。（）三.填空题（每空1分，共23分）1.常用螺纹按牙型分为、、、。2.有一普通圆柱蜗杆传动，已知蜗杆头数z1=4，蜗杆直径系数q=9，蜗轮齿数z2=41，模数m=10mm，则蜗杆分度圆直径d1=mm，蜗轮分度圆直径d2=mm，传动比i=。3.形成液体动压润滑的必要条件是：(1)；(2)；(3)。4.代号为6312的滚动轴承，其内径d=mm，直径系列为系列，轴承类型名称为，公差等级为级。5.设计液体动压向心滑动轴承时，若宽径比B/d取得较大，则轴承端泄量；承载能力；温升。6.弹簧旋绕比（或称弹簧指数）C=D/d，C值愈小，则弹簧刚度，卷制则愈。7.图示为起重机卷筒的两种结构方案，试根据Ⅱ轴的受力情况判断轴的类型。其中：(a)方案中的Ⅱ轴为轴；(b)方案中的Ⅱ轴为轴。相应的强度计算方法：(a)方案按强度条件计算；(b)方案按强度条件计算。四.（8分）普通V带传动所传递的功率P=7.5kW，带速v=10m/s，工作情况系数=1.2，单根V带在该工况下的许用功率[P]=2.5kW，现测得带的预紧力F0=800N，试求：（1）带的根数Z；（2）带的有效拉力Fe、紧边拉力F1、松边拉力F2。AK第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页五.（10分）一对闭式软齿面标准直齿圆柱齿轮传动，已知中心距a=175mm，齿数比u=4，齿宽b1=65mm，b2=60mm，小齿轮为主动，其转速n1=960rpm，大、小齿轮均为钢制，两齿轮的许用接触应力分别为[σH]1=650Mpa,，[σH]2=620Mpa，载荷系数K=1.3。试按接触疲劳强度计算该对齿轮所能传递的最大名义功率PkW。提示：ZE=189.8MPa1/2,ZH=2.5六.（12分）图(a)表示某提升机构，1、2为斜齿圆柱齿轮，3为右旋蜗杆，4为蜗轮，它和钢丝卷筒固联在一起，要求Ⅱ轴上的轴向力能互相抵消一部分。试在图上画出：(1)提升重...
