上海某污水处理厂工程施工组织设计方案VIP免费

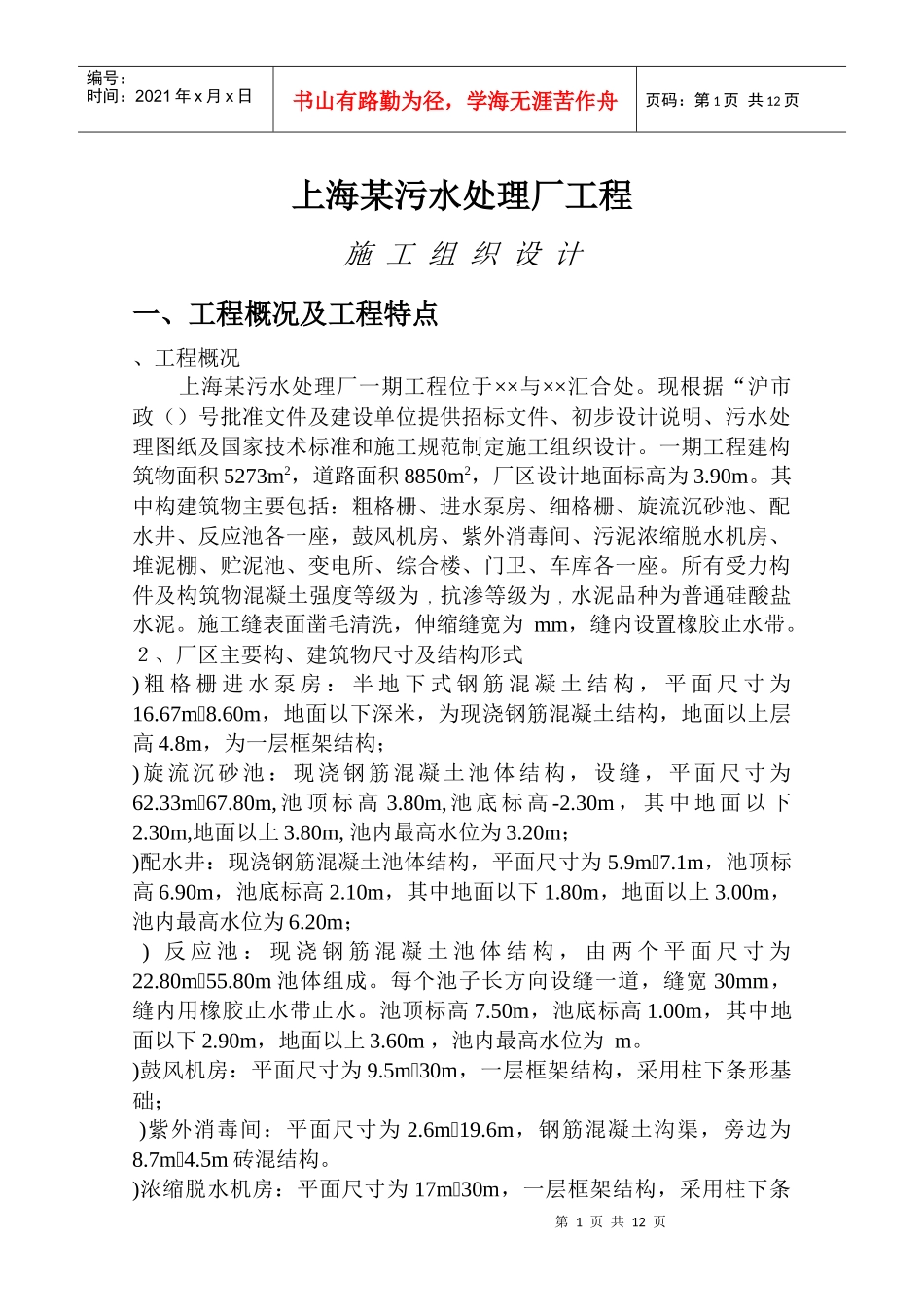

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页上海某污水处理厂工程施工组织设计一、工程概况及工程特点、工程概况上海某污水处理厂一期工程位于××与××汇合处。现根据“沪市政（）号批准文件及建设单位提供招标文件、初步设计说明、污水处理图纸及国家技术标准和施工规范制定施工组织设计。一期工程建构筑物面积5273m2，道路面积8850m2，厂区设计地面标高为3.90m。其中构建筑物主要包括：粗格栅、进水泵房、细格栅、旋流沉砂池、配水井、反应池各一座，鼓风机房、紫外消毒间、污泥浓缩脱水机房、堆泥棚、贮泥池、变电所、综合楼、门卫、车库各一座。所有受力构件及构筑物混凝土强度等级为，抗渗等级为，水泥品种为普通硅酸盐水泥。施工缝表面凿毛清洗，伸缩缝宽为mm，缝内设置橡胶止水带。２、厂区主要构、建筑物尺寸及结构形式)粗格栅进水泵房：半地下式钢筋混凝土结构，平面尺寸为16.67m8.60m，地面以下深米，为现浇钢筋混凝土结构，地面以上层高4.8m，为一层框架结构；)旋流沉砂池：现浇钢筋混凝土池体结构，设缝，平面尺寸为62.33m67.80m,池顶标高3.80m,池底标高-2.30m，其中地面以下2.30m,地面以上3.80m,池内最高水位为3.20m；)配水井：现浇钢筋混凝土池体结构，平面尺寸为5.9m7.1m，池顶标高6.90m，池底标高2.10m，其中地面以下1.80m，地面以上3.00m，池内最高水位为6.20m；)反应池：现浇钢筋混凝土池体结构，由两个平面尺寸为22.80m55.80m池体组成。每个池子长方向设缝一道，缝宽30mm，缝内用橡胶止水带止水。池顶标高7.50m，池底标高1.00m，其中地面以下2.90m，地面以上3.60m，池内最高水位为m。)鼓风机房：平面尺寸为9.5m30m，一层框架结构，采用柱下条形基础；)紫外消毒间：平面尺寸为2.6m19.6m，钢筋混凝土沟渠，旁边为8.7m4.5m砖混结构。)浓缩脱水机房：平面尺寸为17m30m，一层框架结构，采用柱下条第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页形基础；)污泥池：现浇钢筋混凝土池体结构，平面尺寸为12.4m22.75m，池顶标高7.20m，池底标高2.50m，其中地面以下1.40m，地面以上3.30m，池内最高水位为m。)变电所：一层框架结构，面积为250m2，采用柱下条形基础；)综合楼：局部三层框架结构，面积为1150m2，采用柱下条形基础。二、施工组织机构.施工管理网络(附图).质量管理网(附图).安全管理网络(附图)三、施工总平面布置详见总平面布置图四、施工准备、接水：该工程施工用水已由建设单位接至厂区内，施工用水及生活用水由施工队自行接至施工现场(如拌和机旁)及生活区保证搅拌混凝土、养护及生活用水的要求。、接电：电由建设单位接至现场，为防止砼浇筑时突然停电，在现场备用一台发电机，一旦停电，保证在一小时内恢复供电。、就临时设施分布：具体见施工平面布置图、临时便道：在主要构建筑物四周修筑便道，作为人员、材料、机械的主要进出通道。具体布置见平面布置图。混凝土搅拌设备的配备：本工程砼数量较大且供应地点较分散。拟采用配置台滚筒式拌和机集中供应砼。、工程交接桩和测量放样：施工进场后，依据业主提供的控制桩进行复核，并做好交接桩记录和复桩记录，提交监理工程师审核。如复核无误，立即做好保护，并依据控制桩和设计图纸的控制点坐标放出各构筑物的轮廓线和控制点。据此放出基坑开控线和便道位置。以便进行基坑开挖和便道施工。五、主要施工顺序及技术质量保证措施、进水泵房场地平整→基坑开挖→砌垫层→立模扎筋（第一节）→浇砼（第一节）→养护→布置井点降水→第一节砼下沉→立模扎筋（第二节）→浇砼（第二节）→养护→第二节砼下沉→垫第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页层→底板→井内其它结构→满水试验沉井井体分二节施工：第一节：0.8m，5m高;第二节：3.6m,4.4m高。进水井分三层施工，第一层：-3.7m,第二层：-0.5m,第三层3.6m。施工缝采用钢板止水带。、细格栅、旋流沉砂池基坑开挖→垫层砼→底板砼→第一次壁板砼→第二次壁板砼→顶板砼→施工后浇带...
