5、电缆绝缘中间接头制作作业指导书VIP免费

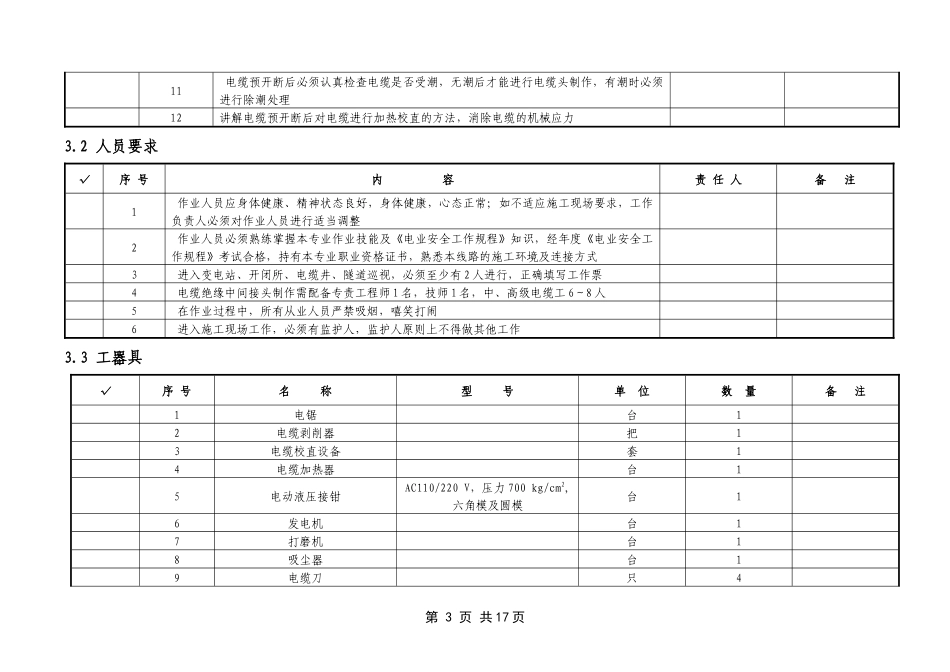

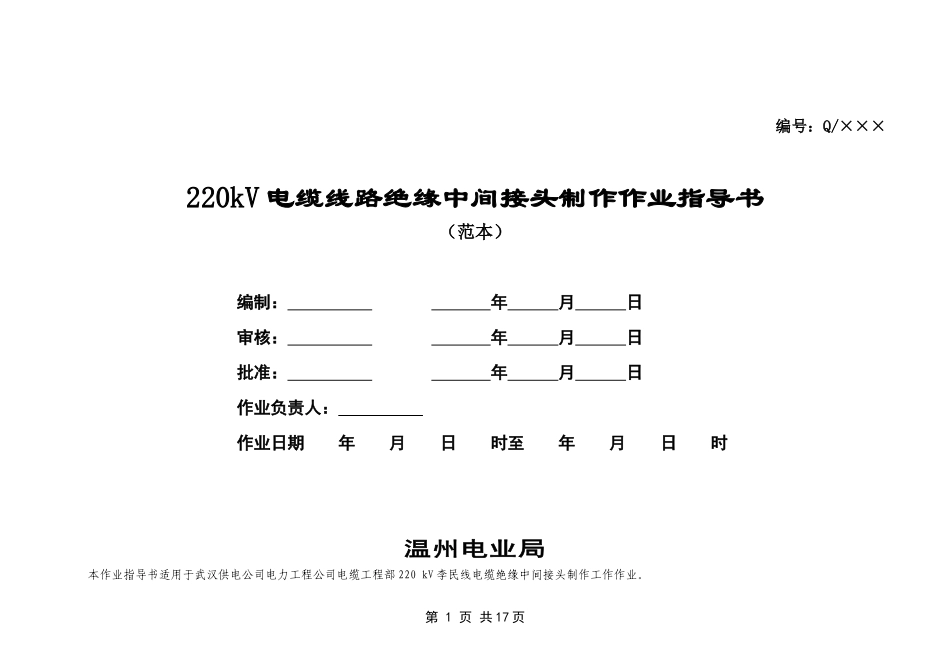

编号：Q/×××220kV电缆线路绝缘中间接头制作作业指导书（范本）编制：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时温州电业局本作业指导书适用于武汉供电公司电力工程公司电缆工程部220kV李民线电缆绝缘中间接头制作工作作业。第1页共17页2引用文件IEC60840：1988额定电压30kV（Um～36kV）以上至150kV（Um～170kV）挤包绝缘电力电缆及附件试验方法和要求GB50168--1992电气装置安装工程电缆线路施工及验收规范GB/Z18890.1-2002额定电压220kV（U～m252kV）交联聚乙烯绝缘电力电缆及附件GB50127—1994电力工程电缆设计规范（79）电生字第53号电力电缆运行规程DL408—1991电业安全工作规程（发电厂和变电所部分）DL409—1991电业安全工作规程（电力线路部分）汉供电安字[1998]008号《工作票、操作票制度实施细则》WH/DG--2002B版武汉华源电力有限责任公司质量管理体系文件（质量手册和程序文件）3修前准备3.1准备工作安排√序号内容责任人备注1熟悉绝缘中间接头施工工艺，质量标准及技术资料2编制施工方案并对该方案和本作业指导书向施工人员进行详细交底3检查所有电缆附件数量、型号及外观是否正确完好4检查安装工器具是否齐全，能否满足普通室外终端头制作的需要5办理必备的开工手续。系统内办理第一种工作票，停220kV李民线，停电范围李02—民02；系统外办理交管局、城管局等相关部门的占道或开挖手续6固定待安装电缆并留有足够的裕度，电缆弯曲半径>2.1m7搭设专用工作棚，棚内工作环境保持湿度≤70％，温度10～30℃，无尘为宜，必要时装设空调8工作棚内夜间派专人值班，照明良好，设备材料摆放整齐，并配备干粉灭火器4只，认真做好防火、防盗、防渍工作，可燃物妥善保管9工作棚内配备380/220V配电盘，严禁乱拉、乱接，杜绝漏电10核对电缆线路名称、相位及型号规格无误后，完成验电接地工作方能预开断电缆第2页共17页11电缆预开断后必须认真检查电缆是否受潮，无潮后才能进行电缆头制作，有潮时必须进行除潮处理12讲解电缆预开断后对电缆进行加热校直的方法，消除电缆的机械应力3.2人员要求√序号内容责任人备注1作业人员应身体健康、精神状态良好，身体健康，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整2作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识，经年度《电业安全工作规程》考试合格，持有本专业职业资格证书，熟悉本线路的施工环境及连接方式3进入变电站、开闭所、电缆井、隧道巡视，必须至少有2人进行，正确填写工作票4电缆绝缘中间接头制作需配备专责工程师1名，技师1名，中、高级电缆工6～8人5在作业过程中，所有从业人员严禁吸烟，嘻笑打闹6进入施工现场工作，必须有监护人，监护人原则上不得做其他工作3.3工器具√序号名称型号单位数量备注1电锯台12电缆剥削器把13电缆校直设备套14电缆加热器台15电动液压接钳AC110/220V，压力700kg/cm2,六角模及圆模台16发电机台17打磨机台18吸尘器台19电缆刀只4第3页共17页10钢丝钳把411手锤把112活动扳手6″8″10″12″把4各一把13内六角扳手5～16mm套114力矩扳手套115游标卡尺把116手动锯工把417卷尺5m支418钢尺30cm支419水平尺支120液化气枪把121鲤鱼钳把122兆欧表5000V/2500V台1/123温度计支124湿度计支125锉刀把126剪刀把127玻璃刀支128电吹风3kW台129手动葫芦0.75/1.5t个4/230吊带1.5t根431钢丝刷把132平口起子把133梅花起子把134电烙铁把135防护眼镜付3第4页共17页3.4材料√序号名称型号单位数量备注1电缆中间接头附件220kVXLPE绝缘电缆终端头附件套12手锯锯条根103不起毛白布kg14无铅汽油93#升125无毛纸打56保鲜膜卷27锡纸卷28塑料布m59液化气罐110砂纸120#240#320#张15各5张11铜扎丝卷212PVC带卷513玻璃片100×20×2mm块10第5页共17页14无水酒精纯度99.7％瓶415焊锡丝卷116焊锡膏盒117丙酮瓶418口罩只1219橡皮保护带30×2mmm203.5危险点分析√序号内容1工作人员思想波动较大，情绪反常，身体状况不佳，心理不正常2与带电线路，同回路线路未保持足够的安全距离（220kV3m）3挂接地线时，误登同塔架设的220kV李展线，及没有使用合格220kV验电器验电...
