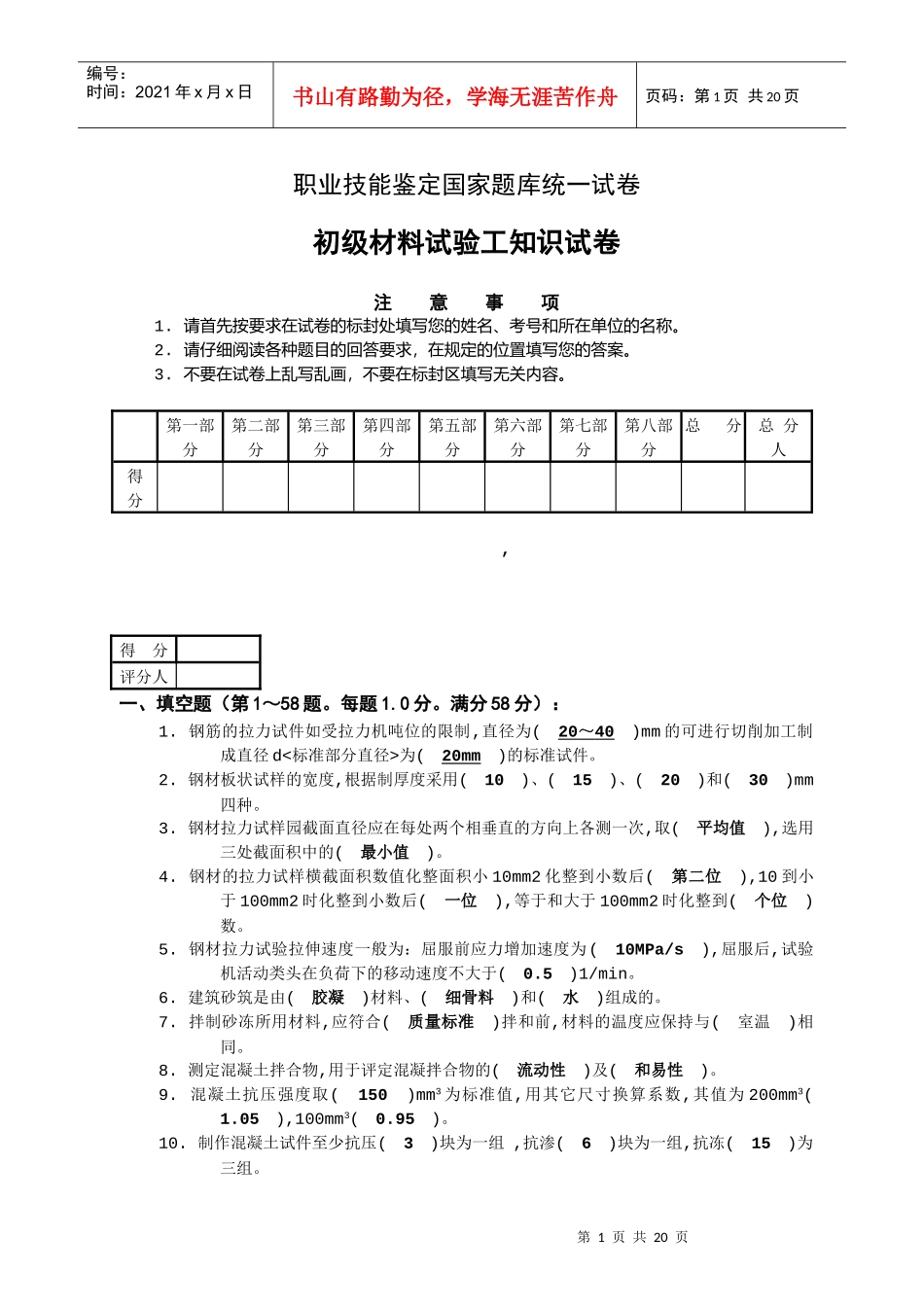

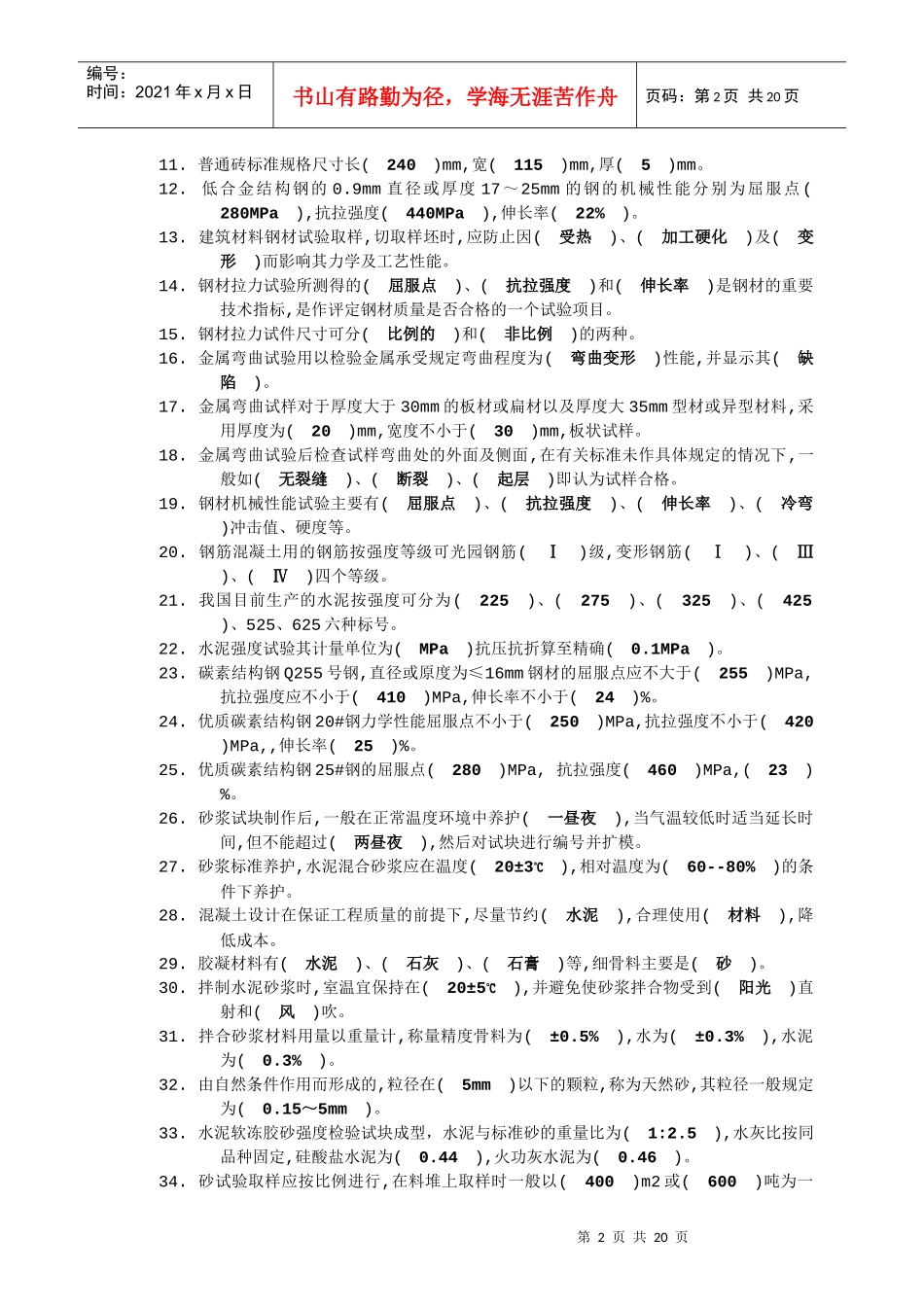

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页职业技能鉴定国家题库统一试卷初级材料试验工知识试卷注意事项1.请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。2.请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。3.不要在试卷上乱写乱画，不要在标封区填写无关内容。第一部分第二部分第三部分第四部分第五部分第六部分第七部分第八部分总分总分人得分,得分评分人一、填空题（第1～58题。每题1.0分。满分58分）：1.钢筋的拉力试件如受拉力机吨位的限制,直径为(20～40)mm的可进行切削加工制成直径d<标准部分直径>为(20mm)的标准试件。2.钢材板状试样的宽度,根据制厚度采用(10)、(15)、(20)和(30)mm四种。3.钢材拉力试样园截面直径应在每处两个相垂直的方向上各测一次,取(平均值),选用三处截面积中的(最小值)。4.钢材的拉力试样横截面积数值化整面积小10mm2化整到小数后(第二位),10到小于100mm2时化整到小数后(一位),等于和大于100mm2时化整到(个位)数。5.钢材拉力试验拉伸速度一般为：屈服前应力增加速度为(10MPa/s),屈服后,试验机活动类头在负荷下的移动速度不大于(0.5)1/min。6.建筑砂筑是由(胶凝)材料、(细骨料)和(水)组成的。7.拌制砂冻所用材料,应符合(质量标准)拌和前,材料的温度应保持与(室温)相同。8.测定混凝土拌合物,用于评定混凝拌合物的(流动性)及(和易性)。9.混凝土抗压强度取(150)mm3为标准值,用其它尺寸换算系数,其值为200mm3(1.05),100mm3(0.95)。10.制作混凝土试件至少抗压(3)块为一组,抗渗(6)块为一组,抗冻(15)为三组。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页11.普通砖标准规格尺寸长(240)mm,宽(115)mm,厚(5)mm。12.低合金结构钢的0.9mm直径或厚度17～25mm的钢的机械性能分别为屈服点(280MPa),抗拉强度(440MPa),伸长率(22%)。13.建筑材料钢材试验取样,切取样坯时,应防止因(受热)、(加工硬化)及(变形)而影响其力学及工艺性能。14.钢材拉力试验所测得的(屈服点)、(抗拉强度)和(伸长率)是钢材的重要技术指标,是作评定钢材质量是否合格的一个试验项目。15.钢材拉力试件尺寸可分(比例的)和(非比例)的两种。16.金属弯曲试验用以检验金属承受规定弯曲程度为(弯曲变形)性能,并显示其(缺陷)。17.金属弯曲试样对于厚度大于30mm的板材或扁材以及厚度大35mm型材或异型材料,采用厚度为(20)mm,宽度不小于(30)mm,板状试样。18.金属弯曲试验后检查试样弯曲处的外面及侧面,在有关标准未作具体规定的情况下,一般如(无裂缝)、(断裂)、(起层)即认为试样合格。19.钢材机械性能试验主要有(屈服点)、(抗拉强度)、(伸长率)、(冷弯)冲击值、硬度等。20.钢筋混凝土用的钢筋按强度等级可光园钢筋(Ⅰ)级,变形钢筋(Ⅰ)、(Ⅲ)、(Ⅳ)四个等级。21.我国目前生产的水泥按强度可分为(225)、(275)、(325)、(425)、525、625六种标号。22.水泥强度试验其计量单位为(MPa)抗压抗折算至精确(0.1MPa)。23.碳素结构钢Q255号钢,直径或原度为≤16mm钢材的屈服点应不大于(255)MPa,抗拉强度应不小于(410)MPa,伸长率不小于(24)%。24.优质碳素结构钢20#钢力学性能屈服点不小于(250)MPa,抗拉强度不小于(420)MPa,,伸长率(25)%。25.优质碳素结构钢25#钢的屈服点(280)MPa,抗拉强度(460)MPa,(23)%。26.砂浆试块制作后,一般在正常温度环境中养护(一昼夜),当气温较低时适当延长时间,但不能超过(两昼夜),然后对试块进行编号并扩模。27.砂浆标准养护,水泥混合砂浆应在温度(20±3℃),相对温度为(60--80%)的条件下养护。28.混凝土设计在保证工程质量的前提下,尽量节约(水泥),合理使用(材料),降低成本。29.胶凝材料有(水泥)、(石灰)、(石膏)等,细骨料主要是(砂)。30.拌制水泥砂浆时,室温宜保持在(20±5℃),并避免使砂浆拌合物受到(阳光)直射和(风)吹。31.拌合砂浆材料用量以重量计,称量精度骨料为(±0.5%),水为(±0.3%),水泥为(0.3%)。32.由自然条件作用而形成的,粒径在(5mm)以下的颗粒,称为天然砂,其粒径一般规定为(0.15～5mm)。33.水泥软冻胶砂强度检验试块成型，水泥与标准砂的重量比为(1:2.5),...
