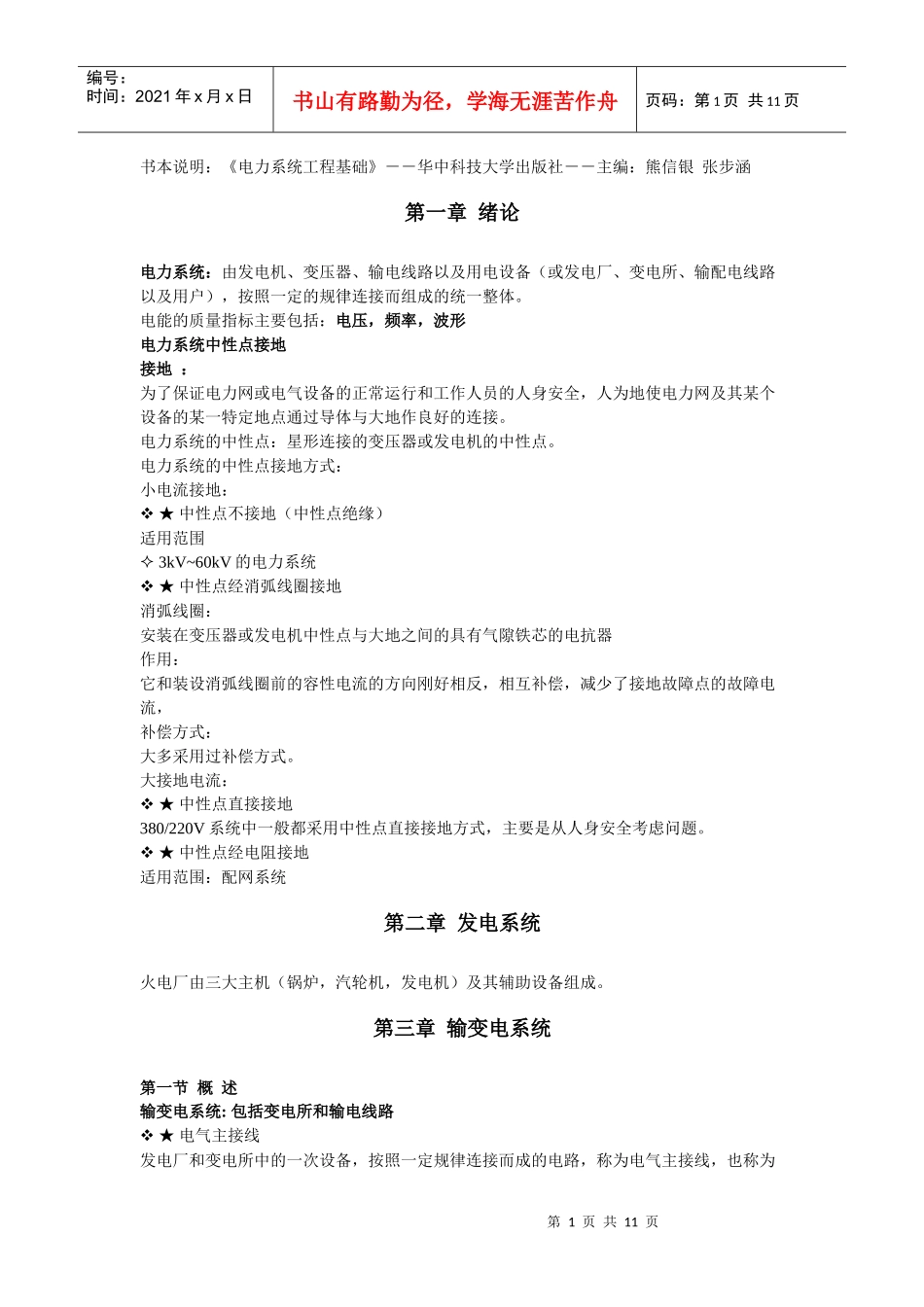

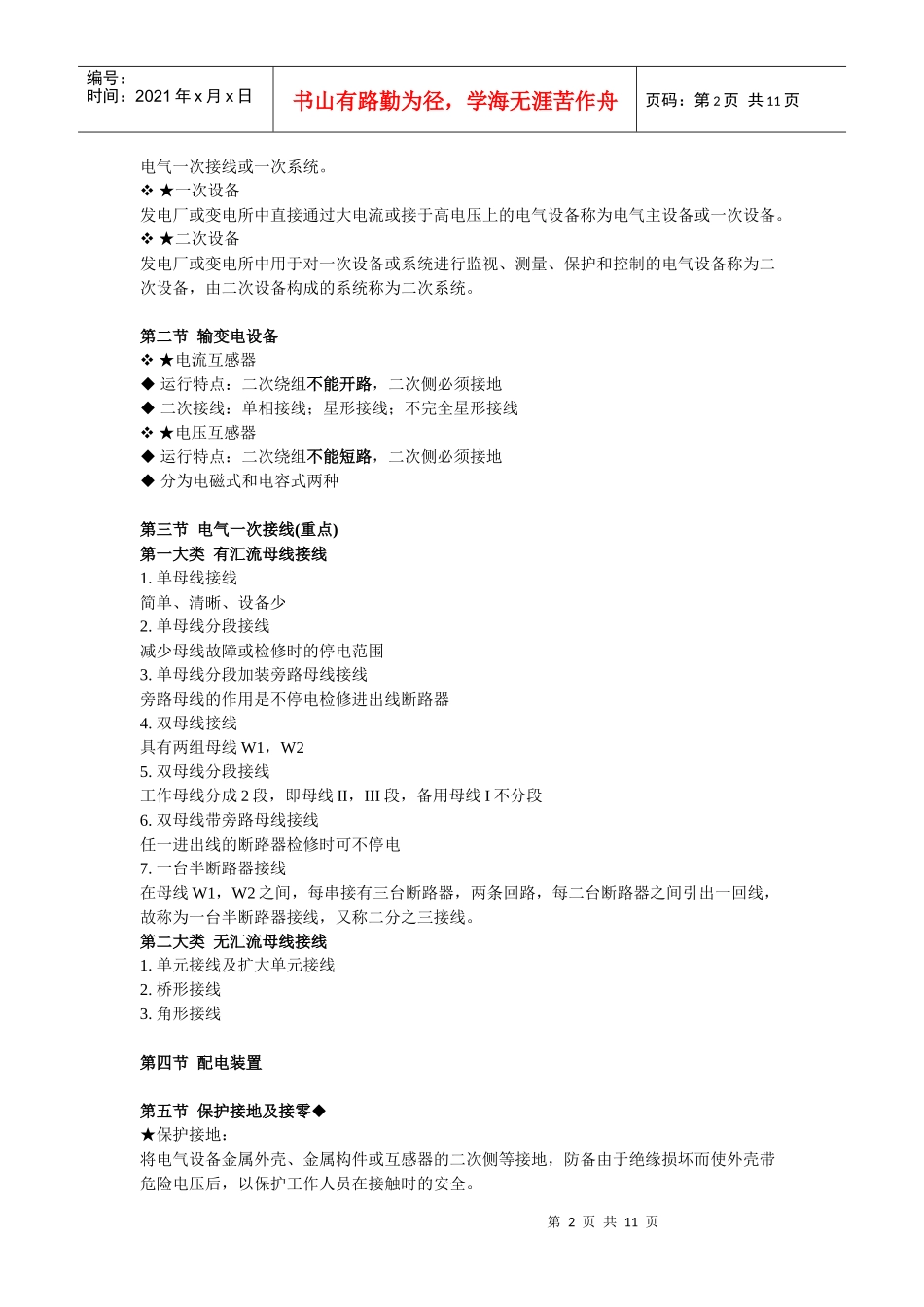

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页书本说明：《电力系统工程基础》－－华中科技大学出版社－－主编：熊信银张步涵第一章绪论电力系统：由发电机、变压器、输电线路以及用电设备（或发电厂、变电所、输配电线路以及用户），按照一定的规律连接而组成的统一整体。电能的质量指标主要包括：电压，频率，波形电力系统中性点接地接地：为了保证电力网或电气设备的正常运行和工作人员的人身安全，人为地使电力网及其某个设备的某一特定地点通过导体与大地作良好的连接。电力系统的中性点：星形连接的变压器或发电机的中性点。电力系统的中性点接地方式：小电流接地：★中性点不接地（中性点绝缘）适用范围3kV~60kV的电力系统★中性点经消弧线圈接地消弧线圈：安装在变压器或发电机中性点与大地之间的具有气隙铁芯的电抗器作用：它和装设消弧线圈前的容性电流的方向刚好相反，相互补偿，减少了接地故障点的故障电流，补偿方式：大多采用过补偿方式。大接地电流：★中性点直接接地380/220V系统中一般都采用中性点直接接地方式，主要是从人身安全考虑问题。★中性点经电阻接地适用范围：配网系统第二章发电系统火电厂由三大主机（锅炉，汽轮机，发电机）及其辅助设备组成。第三章输变电系统第一节概述输变电系统:包括变电所和输电线路★电气主接线发电厂和变电所中的一次设备，按照一定规律连接而成的电路，称为电气主接线，也称为第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页电气一次接线或一次系统。★一次设备发电厂或变电所中直接通过大电流或接于高电压上的电气设备称为电气主设备或一次设备。★二次设备发电厂或变电所中用于对一次设备或系统进行监视、测量、保护和控制的电气设备称为二次设备，由二次设备构成的系统称为二次系统。第二节输变电设备★电流互感器运行特点：二次绕组不能开路，二次侧必须接地二次接线：单相接线；星形接线；不完全星形接线★电压互感器运行特点：二次绕组不能短路，二次侧必须接地分为电磁式和电容式两种第三节电气一次接线(重点)第一大类有汇流母线接线1.单母线接线简单、清晰、设备少2.单母线分段接线减少母线故障或检修时的停电范围3.单母线分段加装旁路母线接线旁路母线的作用是不停电检修进出线断路器4.双母线接线具有两组母线W1，W25.双母线分段接线工作母线分成2段，即母线II，III段，备用母线I不分段6.双母线带旁路母线接线任一进出线的断路器检修时可不停电7.一台半断路器接线在母线W1，W2之间，每串接有三台断路器，两条回路，每二台断路器之间引出一回线，故称为一台半断路器接线，又称二分之三接线。第二大类无汇流母线接线1.单元接线及扩大单元接线2.桥形接线3.角形接线第四节配电装置第五节保护接地及接零★保护接地：将电气设备金属外壳、金属构件或互感器的二次侧等接地，防备由于绝缘损坏而使外壳带危险电压后，以保护工作人员在接触时的安全。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页接地方式有：IT，TT，TN（又称保护接零）三种第四章配电系统－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－插播广告：版权所有：朱科欢迎光临我的网站：www.goodsoft.cn，各位转贴别删，劳动成果啊－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－第五章电力系统负荷电力系统负荷：电力系统在某一时刻各类用电设备消耗功率的总和第六章电力系统各元件参数及等值电路第一节电力系统各元件一相等值电路的概念对称分量法：在三相电路中，对于任意一组不对称的三相相量，可以分解为三组三相对称的相量，这就是“三相相量对称分量法”对称分量法实质上是一种叠加法序阻抗的概念元件的序阻抗，是指元件三相参数对称时，元件两端某一序的电压降与通过该元件同一序电流的比值，即：Z1、Z2和Z0分别称为元件的正序阻抗、负序阻抗和零序阻抗。第二节架空输电...
