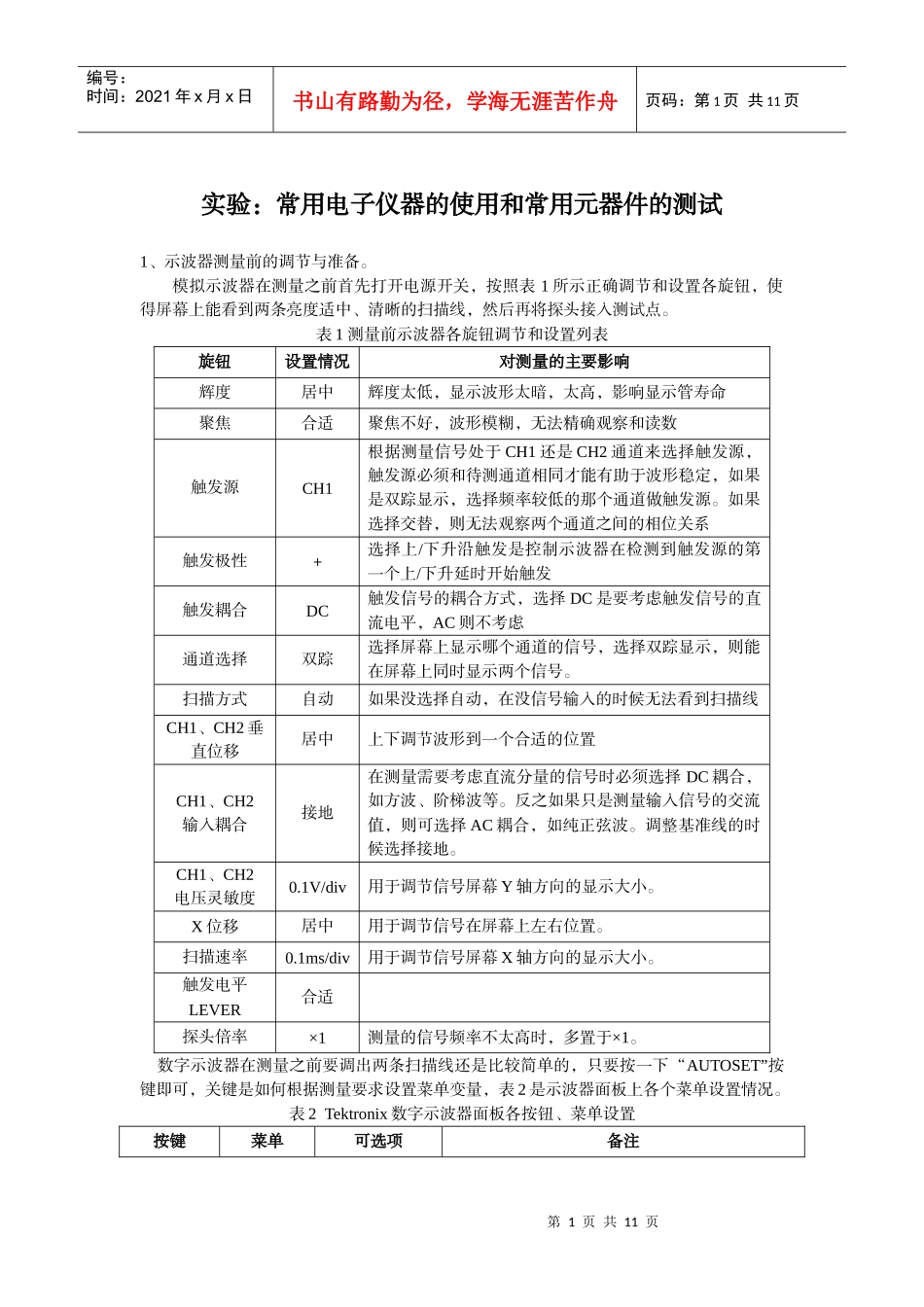

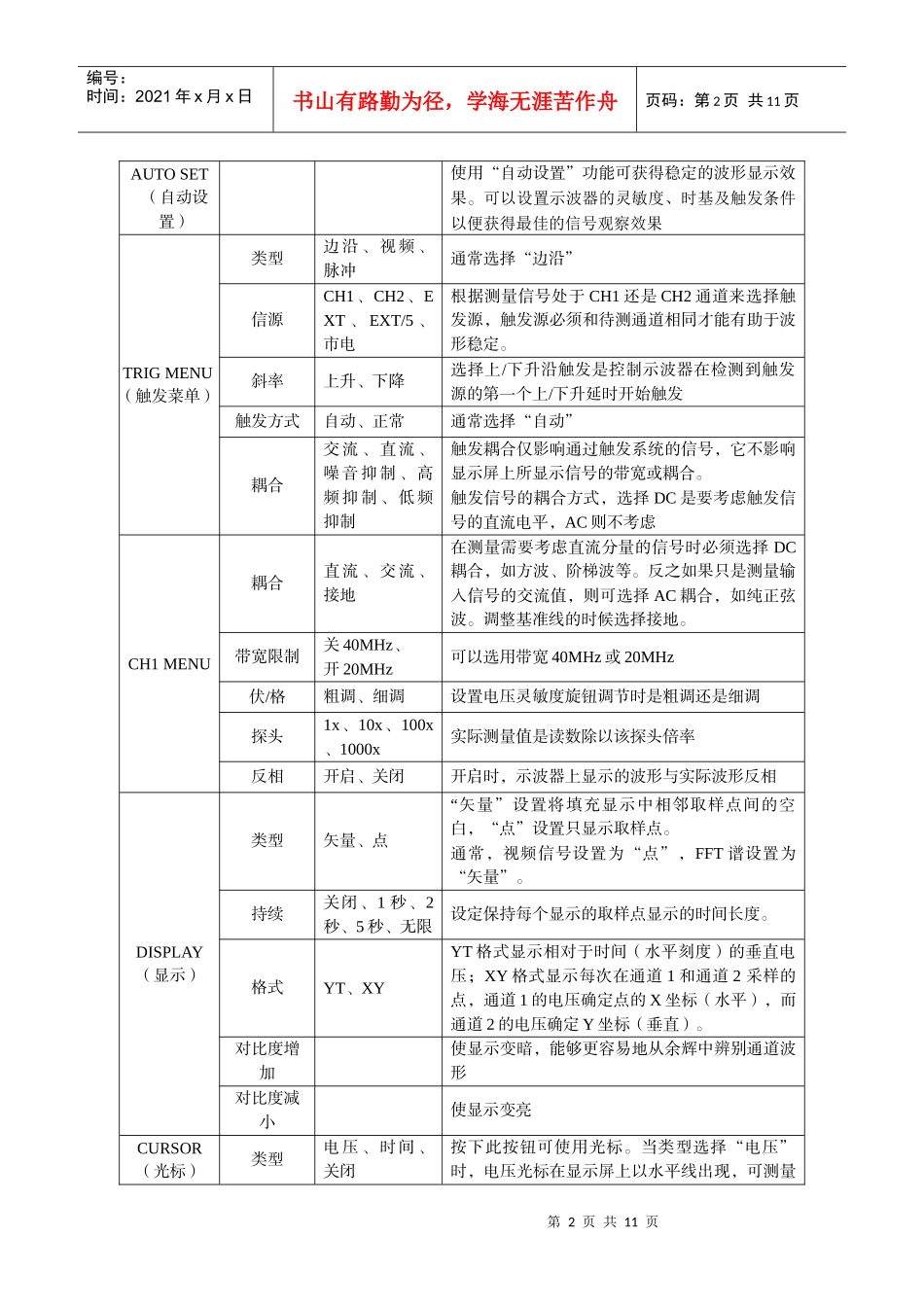

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页实验：常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。模拟示波器在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。表1测量前示波器各旋钮调节和设置列表旋钮设置情况对测量的主要影响辉度居中辉度太低，显示波形太暗，太高，影响显示管寿命聚焦合适聚焦不好，波形模糊，无法精确观察和读数触发源CH1根据测量信号处于CH1还是CH2通道来选择触发源，触发源必须和待测通道相同才能有助于波形稳定，如果是双踪显示，选择频率较低的那个通道做触发源。如果选择交替，则无法观察两个通道之间的相位关系触发极性＋选择上/下升沿触发是控制示波器在检测到触发源的第一个上/下升延时开始触发触发耦合DC触发信号的耦合方式，选择DC是要考虑触发信号的直流电平，AC则不考虑通道选择双踪选择屏幕上显示哪个通道的信号，选择双踪显示，则能在屏幕上同时显示两个信号。扫描方式自动如果没选择自动，在没信号输入的时候无法看到扫描线CH1、CH2垂直位移居中上下调节波形到一个合适的位置CH1、CH2输入耦合接地在测量需要考虑直流分量的信号时必须选择DC耦合，如方波、阶梯波等。反之如果只是测量输入信号的交流值，则可选择AC耦合，如纯正弦波。调整基准线的时候选择接地。CH1、CH2电压灵敏度0.1V/div用于调节信号屏幕Y轴方向的显示大小。X位移居中用于调节信号在屏幕上左右位置。扫描速率0.1ms/div用于调节信号屏幕X轴方向的显示大小。触发电平LEVER合适探头倍率×1测量的信号频率不太高时，多置于×1。数字示波器在测量之前要调出两条扫描线还是比较简单的，只要按一下“AUTOSET”按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。表2Tektronix数字示波器面板各按钮、菜单设置按键菜单可选项备注第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页AUTOSET（自动设置）使用“自动设置”功能可获得稳定的波形显示效果。可以设置示波器的灵敏度、时基及触发条件以便获得最佳的信号观察效果TRIGMENU（触发菜单）类型边沿、视频、脉冲通常选择“边沿”信源CH1、CH2、EXT、EXT/5、市电根据测量信号处于CH1还是CH2通道来选择触发源，触发源必须和待测通道相同才能有助于波形稳定。斜率上升、下降选择上/下升沿触发是控制示波器在检测到触发源的第一个上/下升延时开始触发触发方式自动、正常通常选择“自动”耦合交流、直流、噪音抑制、高频抑制、低频抑制触发耦合仅影响通过触发系统的信号，它不影响显示屏上所显示信号的带宽或耦合。触发信号的耦合方式，选择DC是要考虑触发信号的直流电平，AC则不考虑CH1MENU耦合直流、交流、接地在测量需要考虑直流分量的信号时必须选择DC耦合，如方波、阶梯波等。反之如果只是测量输入信号的交流值，则可选择AC耦合，如纯正弦波。调整基准线的时候选择接地。带宽限制关40MHz、开20MHz可以选用带宽40MHz或20MHz伏/格粗调、细调设置电压灵敏度旋钮调节时是粗调还是细调探头1x、10x、100x、1000x实际测量值是读数除以该探头倍率反相开启、关闭开启时，示波器上显示的波形与实际波形反相DISPLAY（显示）类型矢量、点“矢量”设置将填充显示中相邻取样点间的空白，“点”设置只显示取样点。通常，视频信号设置为“点”，FFT谱设置为“矢量”。持续关闭、1秒、2秒、5秒、无限设定保持每个显示的取样点显示的时间长度。格式YT、XYYT格式显示相对于时间（水平刻度）的垂直电压；XY格式显示每次在通道1和通道2采样的点，通道1的电压确定点的X坐标（水平），而通道2的电压确定Y坐标（垂直）。对比度增加使显示变暗，能够更容易地从余辉中辨别通道波形对比度减小使显示变亮CURSOR（光标）类型电压、时间、关闭按下此按钮可使用光标。当类型选择“电压”时，电压光标在显示屏上以水平线出现，可测量第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11...
