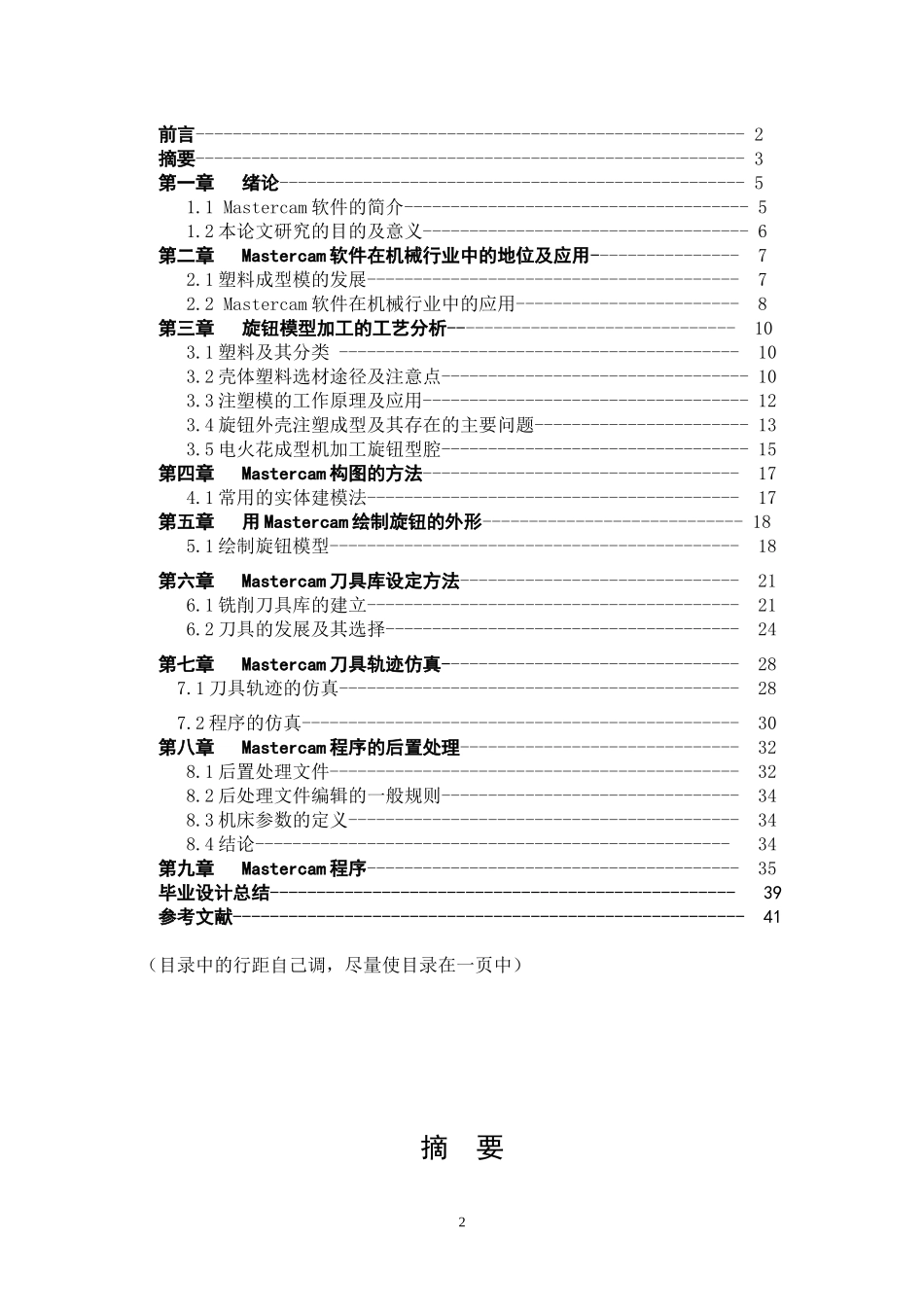

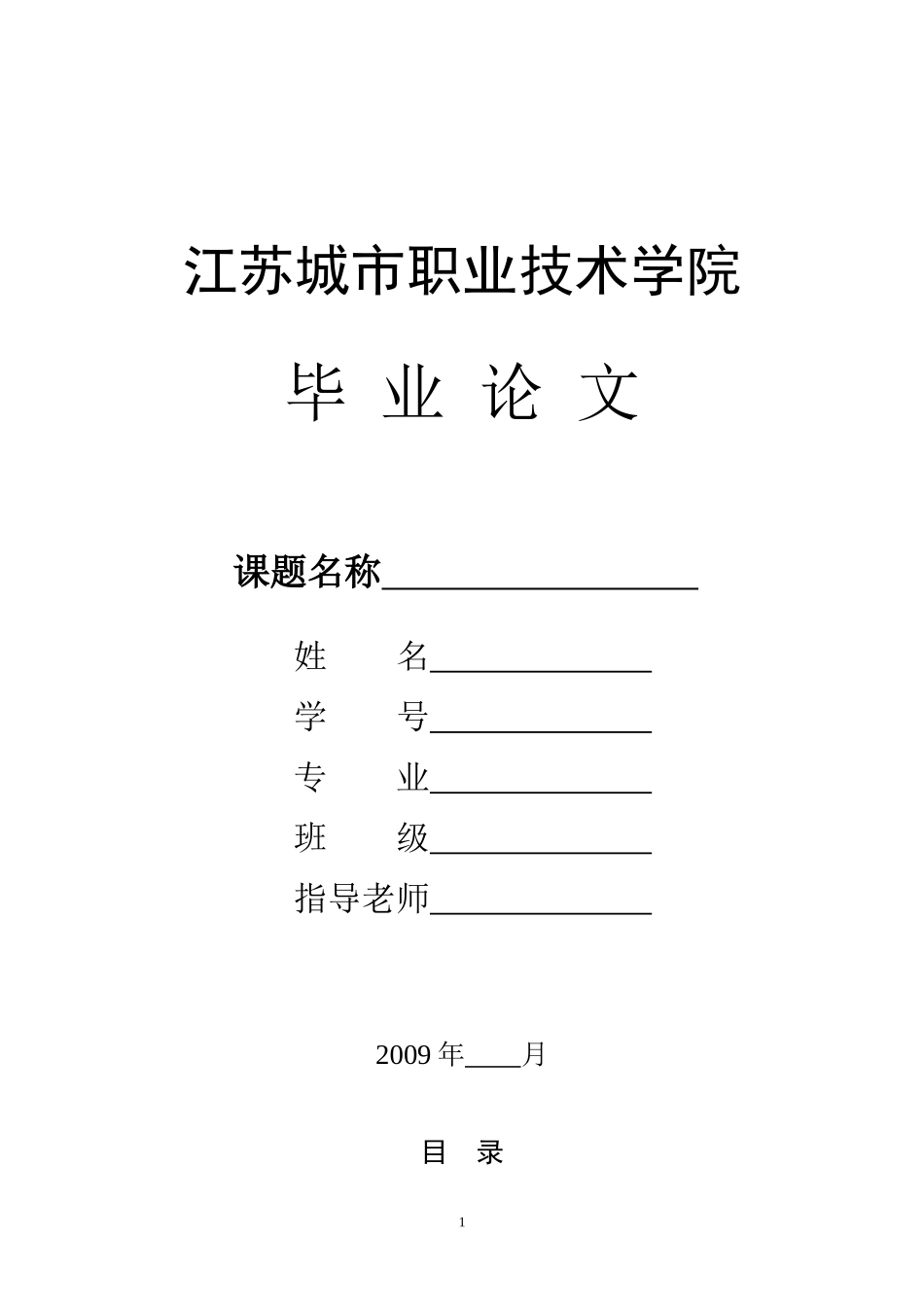

江苏城市职业技术学院毕业论文课题名称姓名学号专业班级指导老师2009年月目录1前言-----------------------------------------------------------2摘要-----------------------------------------------------------3第一章绪论--------------------------------------------------51.1Mastercam软件的简介-------------------------------------51.2本论文研究的目的及意义-----------------------------------6第二章Mastercam软件在机械行业中的地位及应用----------------72.1塑料成型模的发展----------------------------------------72.2Mastercam软件在机械行业中的应用------------------------8第三章旋钮模型加工的工艺分析-------------------------------103.1塑料及其分类-------------------------------------------103.2壳体塑料选材途径及注意点---------------------------------103.3注塑模的工作原理及应用-----------------------------------123.4旋钮外壳注塑成型及其存在的主要问题-----------------------133.5电火花成型机加工旋钮型腔---------------------------------15第四章Mastercam构图的方法----------------------------------174.1常用的实体建模法----------------------------------------17第五章用Mastercam绘制旋钮的外形----------------------------185.1绘制旋钮模型--------------------------------------------18第六章Mastercam刀具库设定方法------------------------------216.1铣削刀具库的建立----------------------------------------216.2刀具的发展及其选择--------------------------------------24第七章Mastercam刀具轨迹仿真--------------------------------287.1刀具轨迹的仿真-------------------------------------------287.2程序的仿真-----------------------------------------------30第八章Mastercam程序的后置处理------------------------------328.1后置处理文件--------------------------------------------328.2后处理文件编辑的一般规则--------------------------------348.3机床参数的定义------------------------------------------348.4结论---------------------------------------------------34第九章Mastercam程序----------------------------------------35毕业设计总结--------------------------------------------------39参考文献-------------------------------------------------------41（目录中的行距自己调，尽量使目录在一页中）摘要2随着市场发展的需要，对数控机床的要求越来越高，尤其是对小而轻巧、精度高的数控机床。因此本次毕业设计结合实习单位——扬州力创有限公司的ZK7040型数控铣床，设计YZ-124型办公室用经济适用型数控铣床。结合在校所学机械专业知识，在工厂相关工程师与毕业设计指导老师的指导下自己动手设计了一款整体结构紧凑、轻小、易于移动、经济、实用，具有全数控功能的YZ-124型数控铣床，限于毕业设计时间较紧，本次设计先行完成机械部份、电气接口部份及进给电机与主轴电机的选型。在本课题中我承担了其中Y轴及床身部分的设计，包括：滚珠丝杠、滚动直线导轨副、外壳、脚轮等。Y轴采用步进电机通过同步带与滚珠丝杠相连，以实现Y轴方向的进给运动。床身安装在底座上，床身的后半部用来连接立柱，前半部的滑鞍沿Y轴方向移动。导轨设有防护罩用来防止灰尘。Y向的移动是由步进电机通过同步带带动滚珠丝杠副旋转，继而驱动工作台而实现的。为了提高滚珠丝杠的轴向刚性，滚珠丝杠副、丝杠螺母和丝杠之间均应施加预紧力，保证传动精度。滑轨采用4列圆弧接触及45°接触角钢珠，具有较高的导向精度、良好的刚性及耐磨性。关键词：CAD/CAM；MasterCAM；塑料；注塑模。3第一章绪论1.1Mastercam软件的简介Mastrcam是美国专业从事计算机数控程序设计专业化的公司CNCSoftwareINC研制出来的一套计算机辅助制造系统软件。它将CAD和CAM这两大功能综合在一起，是我国目前十分流行的CAD/CAM系统软件。它有以下特点：⑴Mastrcam除了可产生NC程序外，本身也是具有CAD功...
