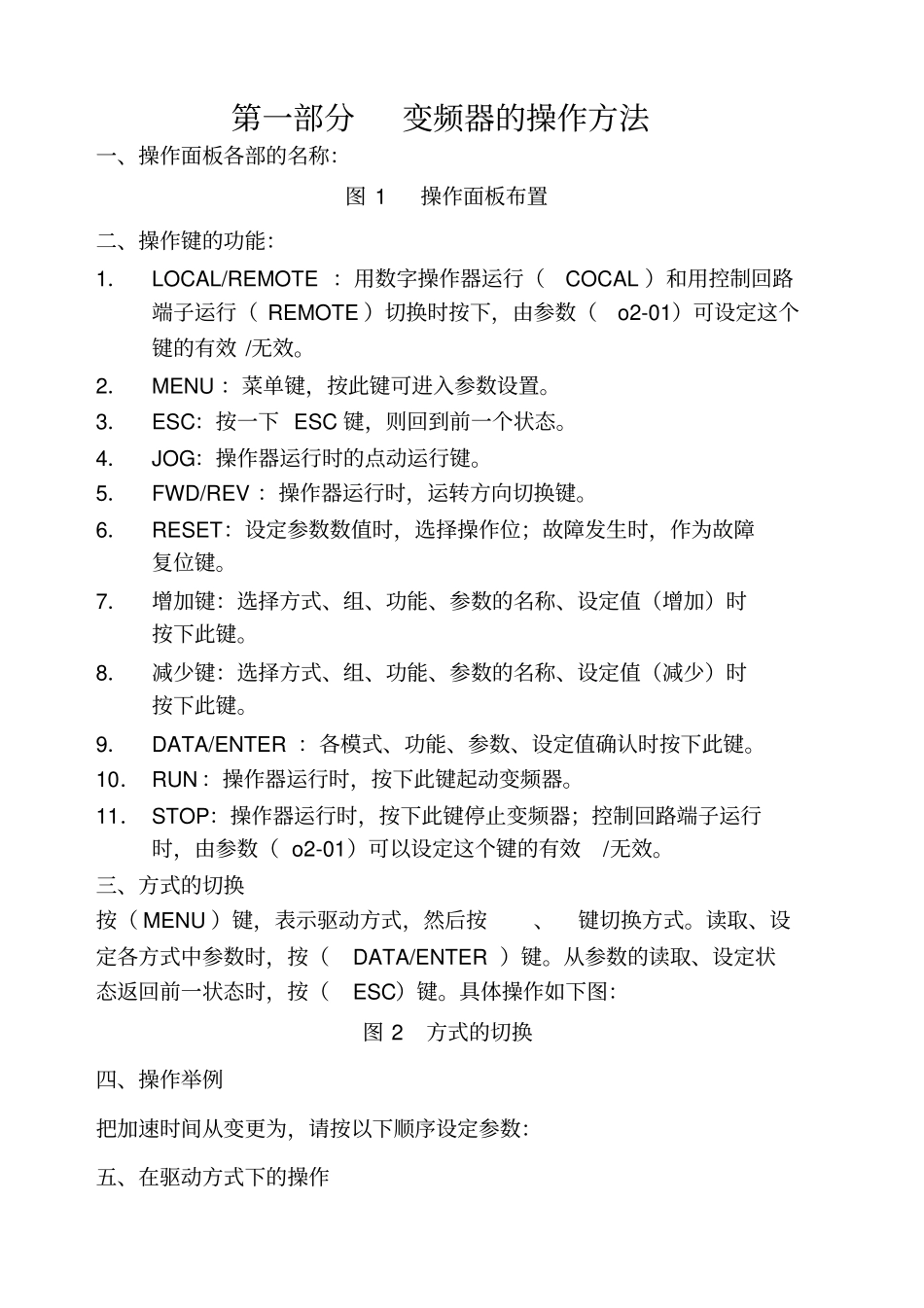

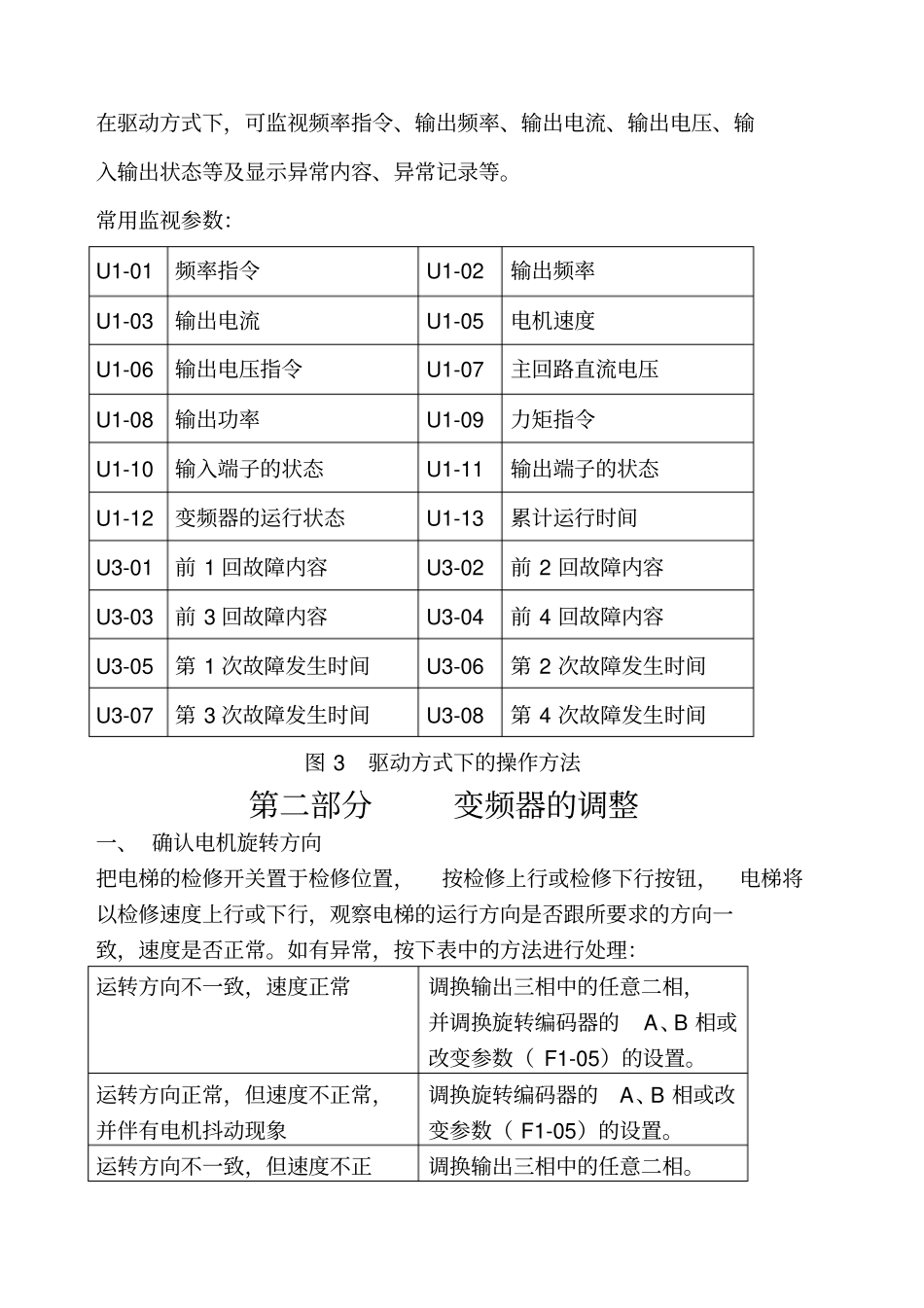

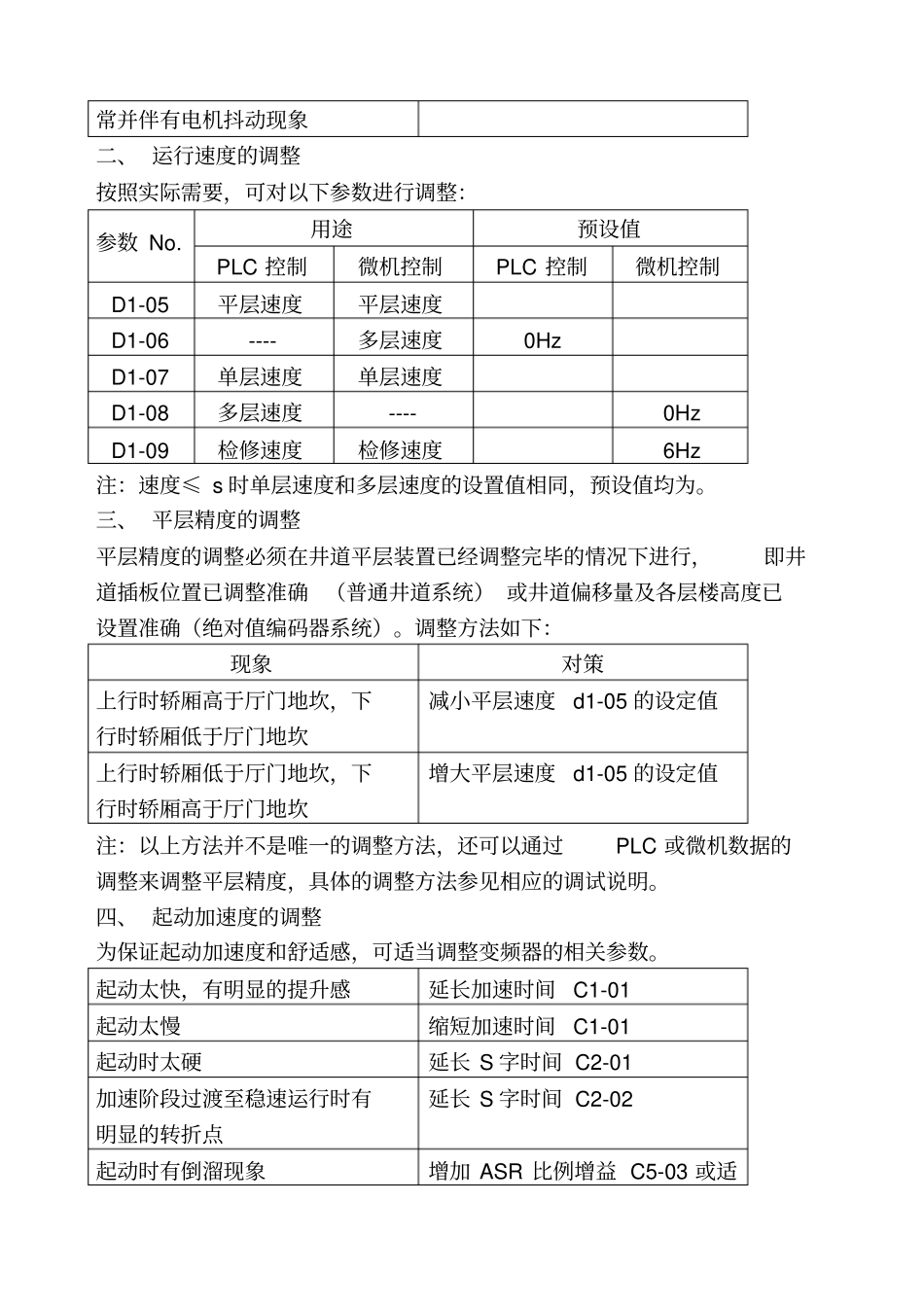

第一部分变频器的操作方法一、操作面板各部的名称：图1操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。2．MENU：菜单键，按此键可进入参数设置。3．ESC：按一下ESC键，则回到前一个状态。4．JOG：操作器运行时的点动运行键。5．FWD/REV：操作器运行时，运转方向切换键。6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。10．RUN：操作器运行时，按下此键起动变频器。11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。三、方式的切换按（MENU）键，表示驱动方式，然后按、键切换方式。读取、设定各方式中参数时，按（DATA/ENTER）键。从参数的读取、设定状态返回前一状态时，按（ESC）键。具体操作如下图：图2方式的切换四、操作举例把加速时间从变更为，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。常用监视参数：U1-01频率指令U1-02输出频率U1-03输出电流U1-05电机速度U1-06输出电压指令U1-07主回路直流电压U1-08输出功率U1-09力矩指令U1-10输入端子的状态U1-11输出端子的状态U1-12变频器的运行状态U1-13累计运行时间U3-01前1回故障内容U3-02前2回故障内容U3-03前3回故障内容U3-04前4回故障内容U3-05第1次故障发生时间U3-06第2次故障发生时间U3-07第3次故障发生时间U3-08第4次故障发生时间图3驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。如有异常，按下表中的方法进行处理：运转方向不一致，速度正常调换输出三相中的任意二相，并调换旋转编码器的A、B相或改变参数（F1-05）的设置。运转方向正常，但速度不正常，并伴有电机抖动现象调换旋转编码器的A、B相或改变参数（F1-05）的设置。运转方向不一致，但速度不正调换输出三相中的任意二相。常并伴有电机抖动现象二、运行速度的调整按照实际需要，可对以下参数进行调整：参数No.用途预设值PLC控制微机控制PLC控制微机控制D1-05平层速度平层速度D1-06----多层速度0HzD1-07单层速度单层速度D1-08多层速度----0HzD1-09检修速度检修速度6Hz注：速度≤s时单层速度和多层速度的设置值相同，预设值均为。三、平层精度的调整平层精度的调整必须在井道平层装置已经调整完毕的情况下进行，即井道插板位置已调整准确（普通井道系统）或井道偏移量及各层楼高度已设置准确（绝对值编码器系统）。调整方法如下：现象对策上行时轿厢高于厅门地坎，下行时轿厢低于厅门地坎减小平层速度d1-05的设定值上行时轿厢低于厅门地坎，下行时轿厢高于厅门地坎增大平层速度d1-05的设定值注：以上方法并不是唯一的调整方法，还可以通过PLC或微机数据的调整来调整平层精度，具体的调整方法参见相应的调试说明。四、起动加速度的调整为保证起动加速度和舒适感，可适当调整变频器的相关参数。起动太快，有明显的提升感延长加速时间C1-01起动太慢缩短加速时间C1-01起动时太硬延长S字时间C2-01加速阶段过渡至稳速运行时有明显的转折点延长S字时间C2-02起动时有倒溜现象增加ASR比例增益C5-03或适当缩短ASR积分时间C5-04起动时电机发生振动减小ASR比例增益C5-03或适当延长ASR积分时间C5-04五、停止减速度的调整为保证停止减速度和舒适感，可适当调整变频器的相关参数。减速太快，有明显的不适感延长减速时间C1-02减速太慢缩短减速时间C1-02起动时太硬延长S字时间C2-04稳速运行过渡至减速阶段时有明显的转折点延长S字时间C2-03停止时有倒溜现象增加ASR比例增益C5-03或适当缩短A...
