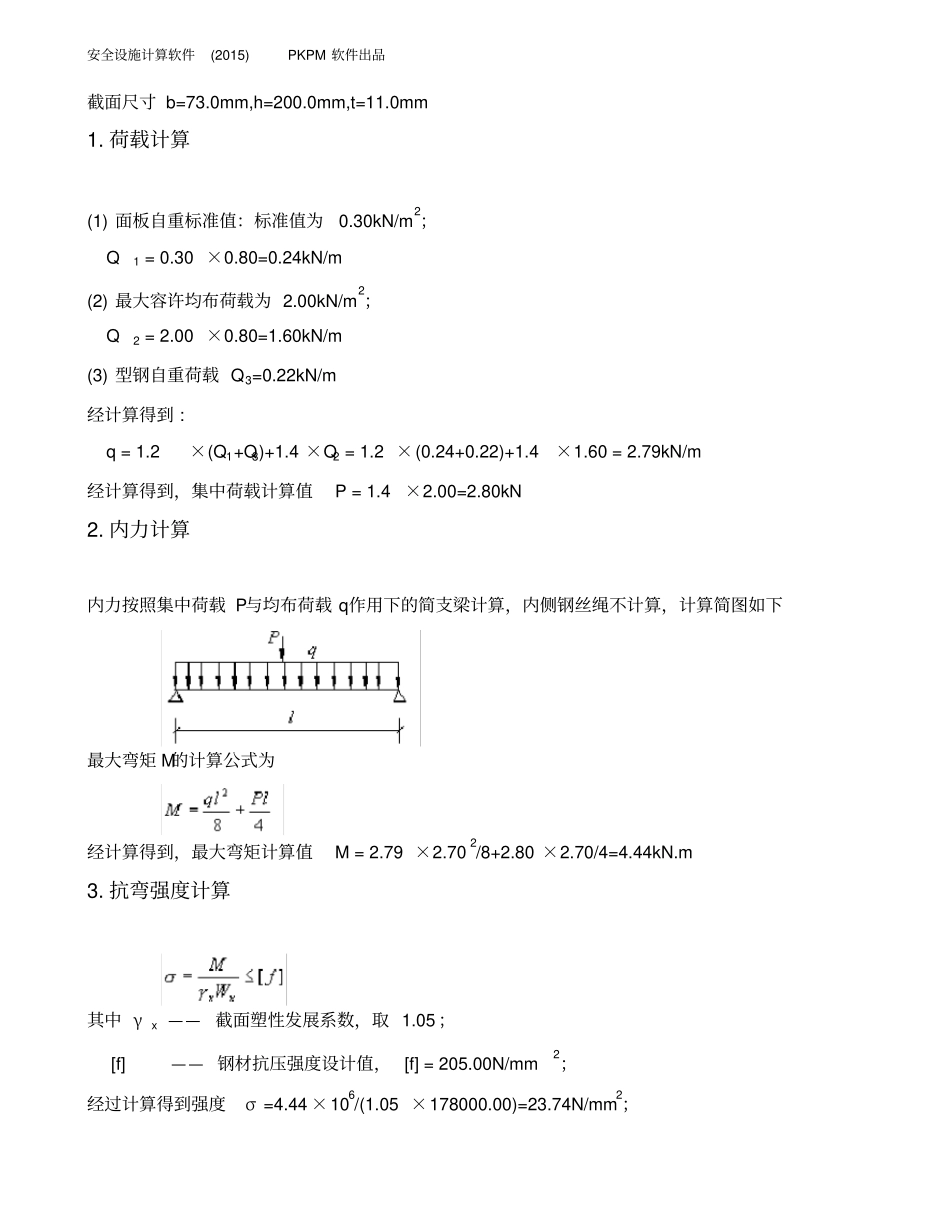

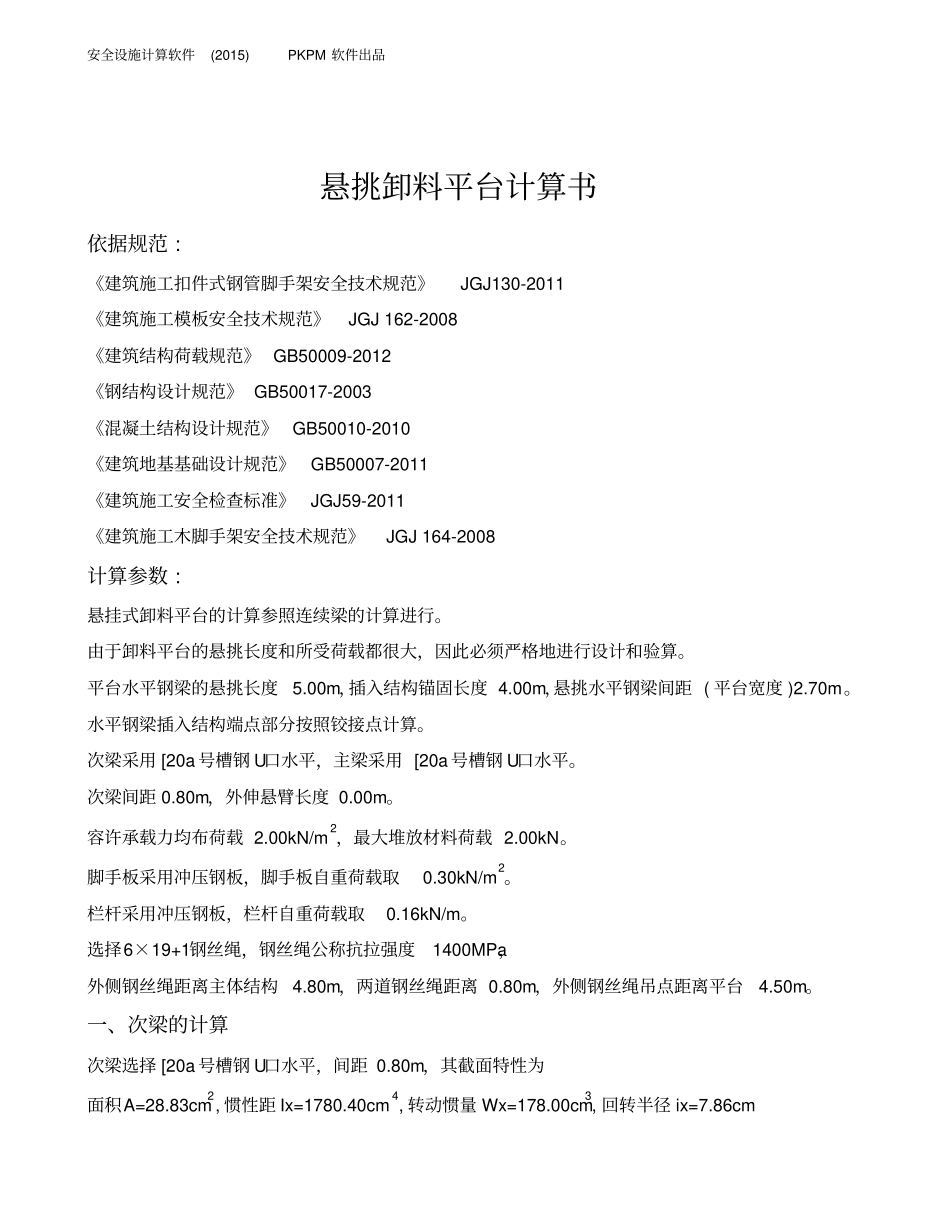

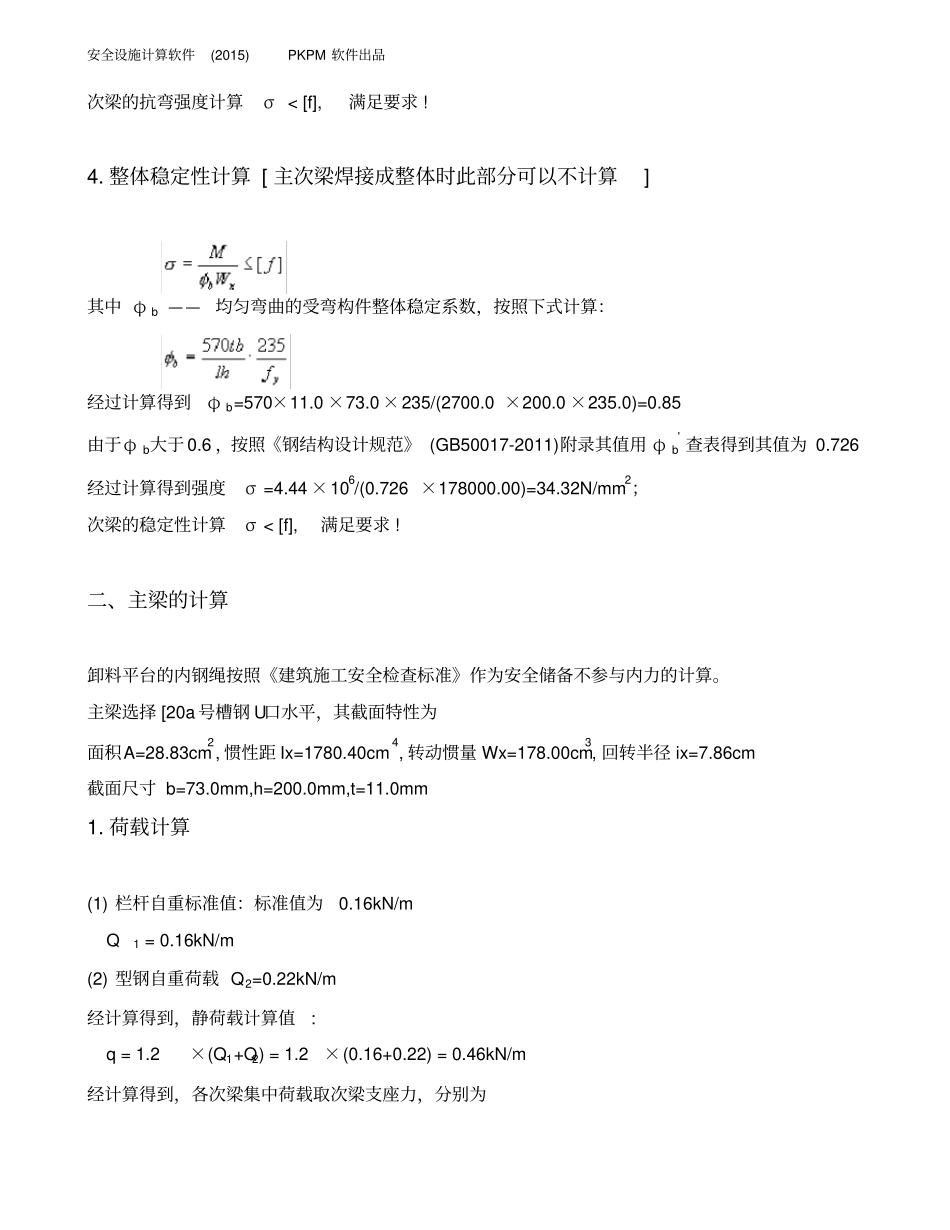

安全设施计算软件(2015)PKPM软件出品悬挑卸料平台计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工木脚手架安全技术规范》JGJ164-2008计算参数:悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。平台水平钢梁的悬挑长度5.00m，插入结构锚固长度4.00m，悬挑水平钢梁间距(平台宽度)2.70m。水平钢梁插入结构端点部分按照铰接点计算。次梁采用[20a号槽钢U口水平，主梁采用[20a号槽钢U口水平。次梁间距0.80m，外伸悬臂长度0.00m。容许承载力均布荷载2.00kN/m2，最大堆放材料荷载2.00kN。脚手板采用冲压钢板，脚手板自重荷载取0.30kN/m2。栏杆采用冲压钢板，栏杆自重荷载取0.16kN/m。选择6×19+1钢丝绳，钢丝绳公称抗拉强度1400MPa，外侧钢丝绳距离主体结构4.80m，两道钢丝绳距离0.80m，外侧钢丝绳吊点距离平台4.50m。一、次梁的计算次梁选择[20a号槽钢U口水平，间距0.80m，其截面特性为面积A=28.83cm2,惯性距Ix=1780.40cm4,转动惯量Wx=178.00cm3,回转半径ix=7.86cm安全设施计算软件(2015)PKPM软件出品截面尺寸b=73.0mm,h=200.0mm,t=11.0mm1.荷载计算(1)面板自重标准值：标准值为0.30kN/m2；Q1=0.30×0.80=0.24kN/m(2)最大容许均布荷载为2.00kN/m2；Q2=2.00×0.80=1.60kN/m(3)型钢自重荷载Q3=0.22kN/m经计算得到:q=1.2×(Q1+Q3)+1.4×Q2=1.2×(0.24+0.22)+1.4×1.60=2.79kN/m经计算得到，集中荷载计算值P=1.4×2.00=2.80kN2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值M=2.79×2.702/8+2.80×2.70/4=4.44kN.m3.抗弯强度计算其中γx——截面塑性发展系数，取1.05；[f]——钢材抗压强度设计值，[f]=205.00N/mm2；经过计算得到强度σ=4.44×106/(1.05×178000.00)=23.74N/mm2；安全设施计算软件(2015)PKPM软件出品次梁的抗弯强度计算σ<[f],满足要求!4.整体稳定性计算[主次梁焊接成整体时此部分可以不计算]其中φb——均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到φb=570×11.0×73.0×235/(2700.0×200.0×235.0)=0.85由于φb大于0.6，按照《钢结构设计规范》(GB50017-2011)附录其值用φb'查表得到其值为0.726经过计算得到强度σ=4.44×106/(0.726×178000.00)=34.32N/mm2；次梁的稳定性计算σ<[f],满足要求!二、主梁的计算卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。主梁选择[20a号槽钢U口水平，其截面特性为面积A=28.83cm2,惯性距Ix=1780.40cm4,转动惯量Wx=178.00cm3,回转半径ix=7.86cm截面尺寸b=73.0mm,h=200.0mm,t=11.0mm1.荷载计算(1)栏杆自重标准值：标准值为0.16kN/mQ1=0.16kN/m(2)型钢自重荷载Q2=0.22kN/m经计算得到，静荷载计算值:q=1.2×(Q1+Q2)=1.2×(0.16+0.22)=0.46kN/m经计算得到，各次梁集中荷载取次梁支座力，分别为安全设施计算软件(2015)PKPM软件出品P1=((1.2×0.30+1.4×2.00)×0.40×2.70/2+1.2×0.22×2.70/2)=2.07kNP2=((1.2×0.30+1.4×2.00)×0.80×2.70/2+1.2×0.22×2.70/2)=3.77kNP3=((1.2×0.30+1.4×2.00)×0.80×2.70/2+1.2×0.22×2.70/2)=3.77kNP4=((1.2×0.30+1.4×2.00)×0.80×2.70/2+1.2×0.22×2.70/2)=3.77kNP5=((1.2×0.30+1.4×2.00)×0.80×2.70/2+1.2×0.22×2.70/2)+2.80/2=5.17kNP6=((1.2×0.30+1.4×2.00)×0.80×2.70/2+1.2×0.22×2.70/2)=3.77kNP7=((1.2×0.30+1.4×2.00)×0.80×2.70/2+1.2×0.22×2.70/2)=3.77kNP8=((1.2×0.30+1.4×2.00)×0.10×2.70/2+1.2×0.22×2.70/2)=0.79kN2.内力计算卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。悬挑卸料平台示意图悬挑卸料平台主梁计算简图经过连续梁的计算得到主梁支撑梁剪力图(kN)12200480040002.07...
