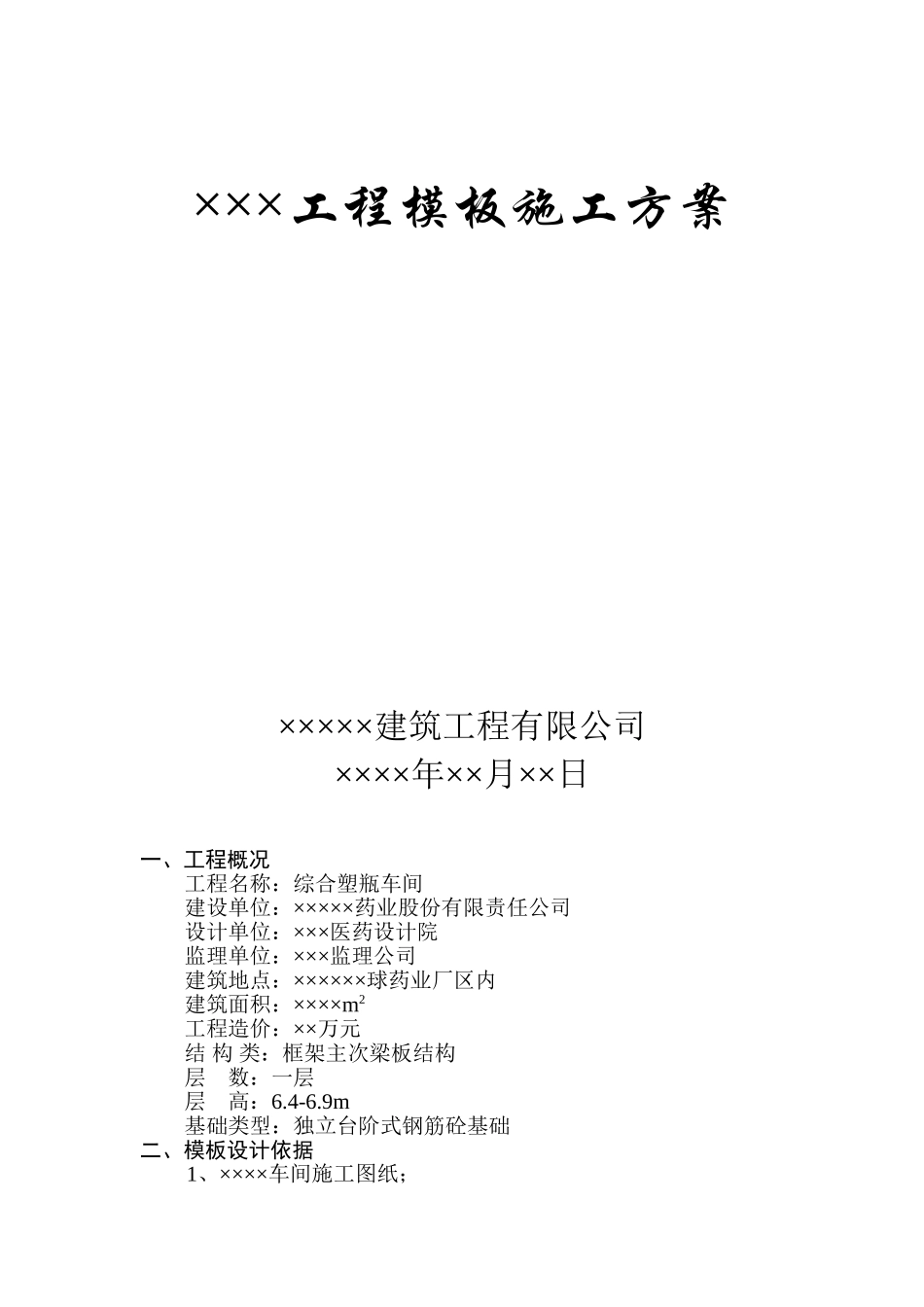

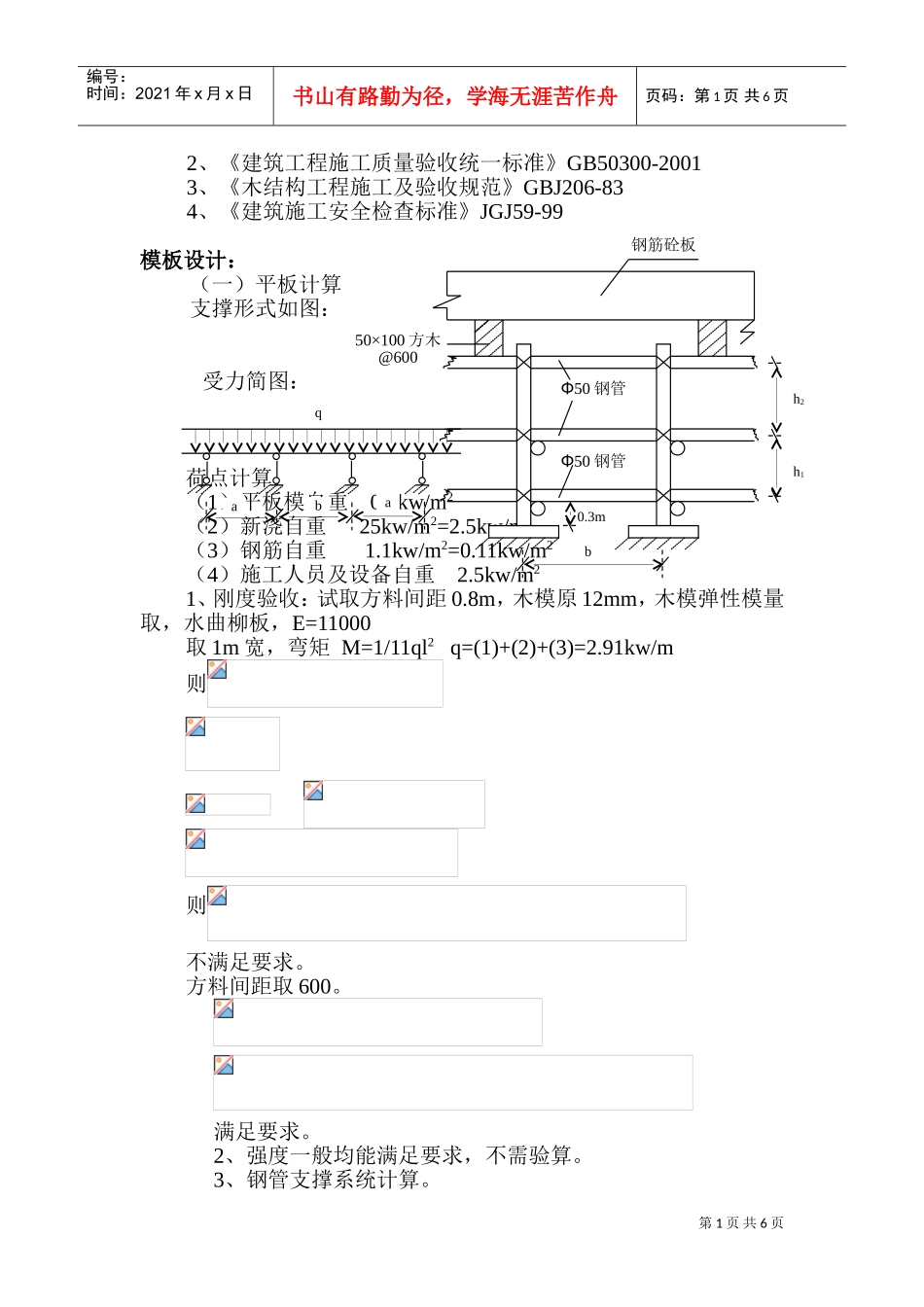

×××工程模板施工方案×××××建筑工程有限公司××××年××月××日一、工程概况工程名称：综合塑瓶车间建设单位：×××××药业股份有限责任公司设计单位：×××医药设计院监理单位：×××监理公司建筑地点：××××××球药业厂区内建筑面积：××××m2工程造价：××万元结构类：框架主次梁板结构层数：一层层高：6.4-6.9m基础类型：独立台阶式钢筋砼基础二、模板设计依据1、××××车间施工图纸；第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页2、《建筑工程施工质量验收统一标准》GB50300-20013、《木结构工程施工及验收规范》GBJ206-834、《建筑施工安全检查标准》JGJ59-99模板设计：（一）平板计算支撑形式如图：受力简图：荷点计算：（1）平板模自重0.3kw/m2（2）新浇自重25kw/m2=2.5kw/m2（3）钢筋自重1.1kw/m2=0.11kw/m2（4）施工人员及设备自重2.5kw/m21、刚度验收：试取方料间距0.8m，木模原12mm，木模弹性模量取，水曲柳板，E=11000取1m宽，弯矩M=1/11ql2q=(1)+(2)+(3)=2.91kw/m则则不满足要求。方料间距取600。满足要求。2、强度一般均能满足要求，不需验算。3、钢管支撑系统计算。aabq钢筋砼板Φ50钢管Φ50钢管0.3m50×100方木@600bh2h1第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页①横杆挠度计算设立杆间距b=1.2m×1.2，简图如下：集中力P=qs=2.91×0.6×1.2=2.0KNE=2.06×105IO=9.32×104mm挠度：满足挠度要求。②立杆稳定验算：（平面内），设中间水平支撑一道。公式：已知：N=q×a×b=(2.91+2.5)×1.2×1.2=7.8KNA=348mm2i=16.4则受压强度=③立杆底板面积：回填土夯实耐压力：高为120KN/m2,底板宽0.2m。底板取：0.2×0.5m2（二）梁模板设计：1、构造形式：方米均用50×100板板均用竹夹板厚12mm。1.2mPPPPP1.2mPP侧板立档@1200400×850Φ50钢管@120050×100横方@1200增加立杆125125140012512520035020014001400300第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2、荷载计算：（1）模板及支架自重：0.75KN/m2（2）新浇砼自重：（0.4×0.85+1×0.1）×25=7.3KN/m（3）钢筋自重：0.29×1.5=0.43KN/m（4）施工人员及设备自重：1.5KN/m2（5）振捣砼时产生的荷载水平：2.0KN/m2垂直而：4.0KN/m2（6）新浇砼侧压力V：自小时1.5米=30.4KN/m2P2=25H=25×0.85=21.2KN/m2受简图如下：（7）倾倒砼时产生的荷载。对垂直而产生水平荷载2KN/m23、梁底水平钢管计算：荷载组合：（1）+（2）+（3）+（5）荷载宽B荷载简图P=（0.75×1.4×B）+7.3B+0.43B+2×1.4×B=11.6BB(米)挠度公式：l=1.4mE=2.06×105Ix=9.32×104P=25H=21.2KN/m2h=Hl=14001/2P1/2PBB第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页则：B=203mm，间距过小，需增加立杆。4、纵向杆跨度的确定受力简图q=p=11.6B5、梁底横方间距的确定：荷载q=11.68B公式：解得：B≤1000mm取1米6、侧板立档间距：侧板变力情况：如图弯矩E=10000公式：×解得：l≤1.4米取1.20米支撑底板：A=0.25lN=11.6×1.2=13.9KNf=120KpaL≤0.46MBBBq21.2KN/m2850O侧板第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页
