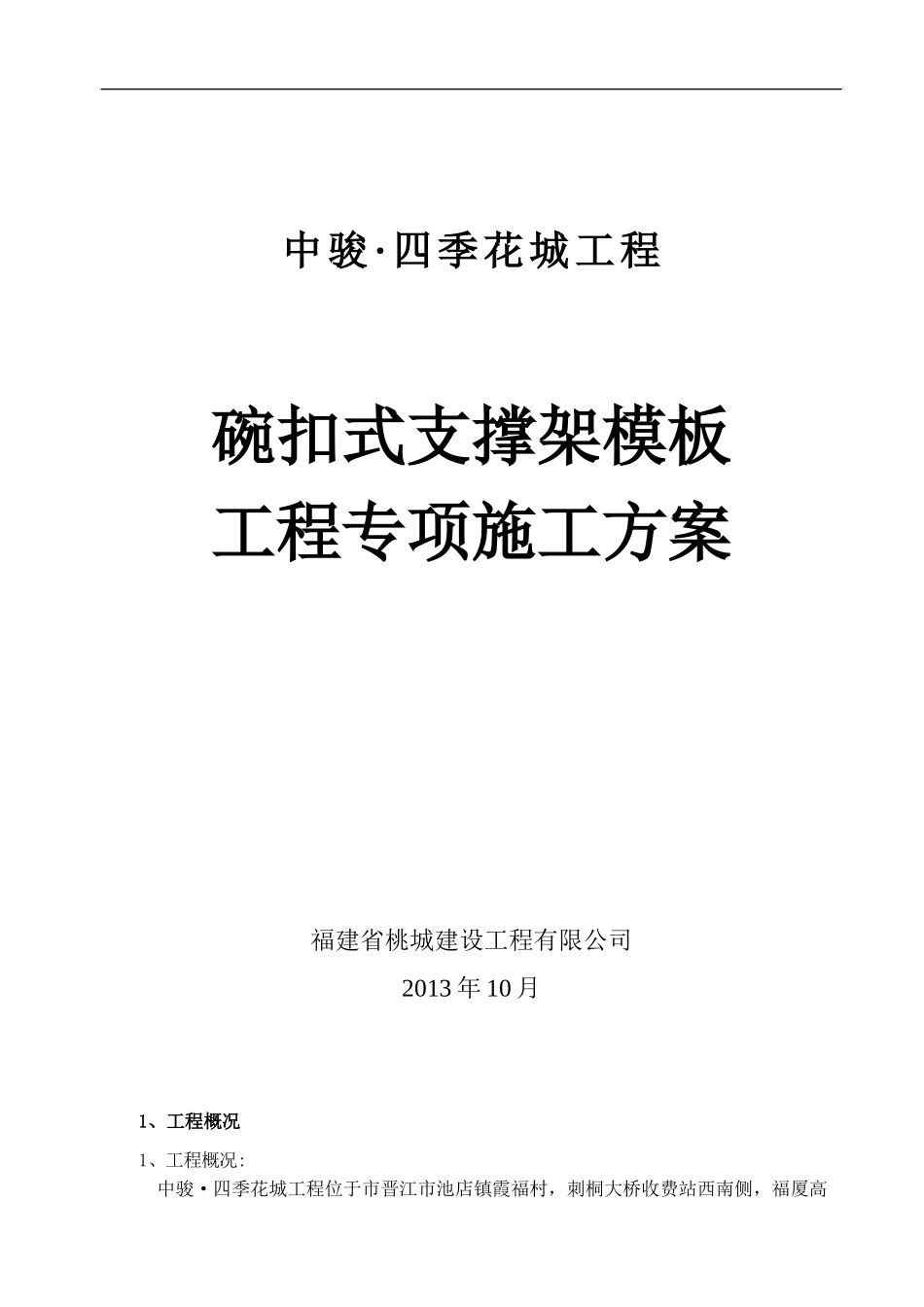

中骏·四季花城工程碗扣式支撑架模板工程专项施工方案福建省桃城建设工程有限公司2013年10月1、工程概况1、工程概况:中骏·四季花城工程位于市晋江市池店镇霞福村，刺桐大桥收费站西南侧，福厦高速公路西侧，交通方便。占地面积52489m2,建筑占地面积18896.04m2总建筑面积224604.65㎡。地下一层,建筑面积36929.34m2，地上由于6幢32层、27层、30层、33层各2幢、1幢29层和1幢2层商业建筑组成,建筑面积187675.31m2，建筑高度为：33层99.6m，32层98.5m，30层建筑92.5m，29层建筑87.6m，27层83.5m，2层商业建筑8.5m。层高标准层为3m,地下室层高4.20、5.1m。结构设计为剪力墙结构。本工程上部标准层主体结构部分:剪力墙厚度匀为200㎜,标准层梁截面尺寸为200×550㎜,200×400㎜,350×600㎜等,板厚为100㎜，110mm，120mm，140mm。2、本方案编制依据1、本工程施工图2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011；3、《建筑结构荷载规范》GB50009-2012；4、《混凝土结构施工与验收规范》GB50204-2002（2010年版）；5、《建筑施工模板安全技术规范》JGJ162-2008。6、《混凝土结构设计规范》GB50010-20107、《钢结构设计规范》GB50017-20033.1模板配置方案总体安排本工程质量目标为：符合《工程施工质量验收规范》合格标准。结合本工程特点，比照施工质量目标，模板方案以实用、经济、科学、先进性作为编制要求。本工程单体（一栋）使用三套模板施工，悬挑结构使用三套半模板，模板龙骨及支模架等材料均应符合有关验收标准；选用材料较好的模板材料。模板作为一种周转性材料，对施工工期、成本投入、质量控制均是重要性项目。通过对已施工工程的统计，模板的用工量将占到总用工量的三分之一左右，工期约占结构的50％~70％，可见其在施工中的关键性作用。模板配置安排为保证工程质量，针对本工程特点，确定如下施工方案：（1）剪力墙采用塑钢模板，压骨采用方木，地下室墙体和附墙柱采用止水螺栓对拉，上部剪力墙用一般螺栓对拉。（2）楼板及梁模板是模板工程中最大的部分，主要分板面和支撑两部分。板面采用胶合板。标准层高的楼层有梁板均采用碗扣式钢管支撑体系。3.2施工准备（1）审图施工前认真查阅图纸（包括与建筑图对应情况）、做好图纸审查记录、设计变更洽商记录、设计交底记录、方案及相关安全质量规范，找出模板工程中施工难点（柱和墙、墙和墙截面变化处、柱头处等）、安全质量施工注意点等，做到施工中重点突出。（2）管理人员及劳务人员研讨及交底会项目部除按规定对项目相关部门及配属队伍进行方案措施研讨、交底（包括书面和口头）外，由配属队伍管理层向其模板操作层进行方案、措施交底（包括书面和口头），并由项目技术组参加。（3）测量准备根据平面控制网线，在垫层（包括防水保护层）上放出底板控制轴线。板（包括底板）砼浇注完成支设竖向模板前，在板（包括底板）上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点（4）流水段划分施工区段均以后浇带为界划分。3.3模板施工工艺:砼结构的模板工程是砼构件成型的一个十分重要的组成部分。因此施工管理人员应严格按照设计图纸及规范和模板设计方案，认真准确做好模板放样、安装工作，做到工程结构和构件各部份形状尺寸和相互位置的正确，并具有足够的强度、刚度和稳定性接缝严密、装拆方便。模板放样墙梁板模板制作墙模板安装模板清理运输模板技术复核梁板模板安装梁板钢筋绑扎模板加固浇水养护梁板周边侧模及预留孔洞模板安装同条件养护砼试块达到设计要求拆模3.4模板安装：3.4.1模板安装时，应先在基础面（或楼面）上弹柱轴线及边线，同一墙列应先弹两端墙轴及边线，然后拉通线弹出中间部份柱的轴线及边线。按照边线先把底部方盘固定好，然后再对准边线安装墙模板，为了保证墙模的稳定，墙箍之间要用水平支撑、剪刀撑等互相接结固定。剪力墙安装是为了保证其保护层厚度每隔500mm安装内撑条。3.4.2梁模板安装时要校正柱模的位置，安装后要拉中线进行检查、复核梁模中心，校正是否对正，校正后才进行次梁模板安装。3.4.3楼模板安装时，要校正柱模板的两侧外侧弹水平线，水平线的...
