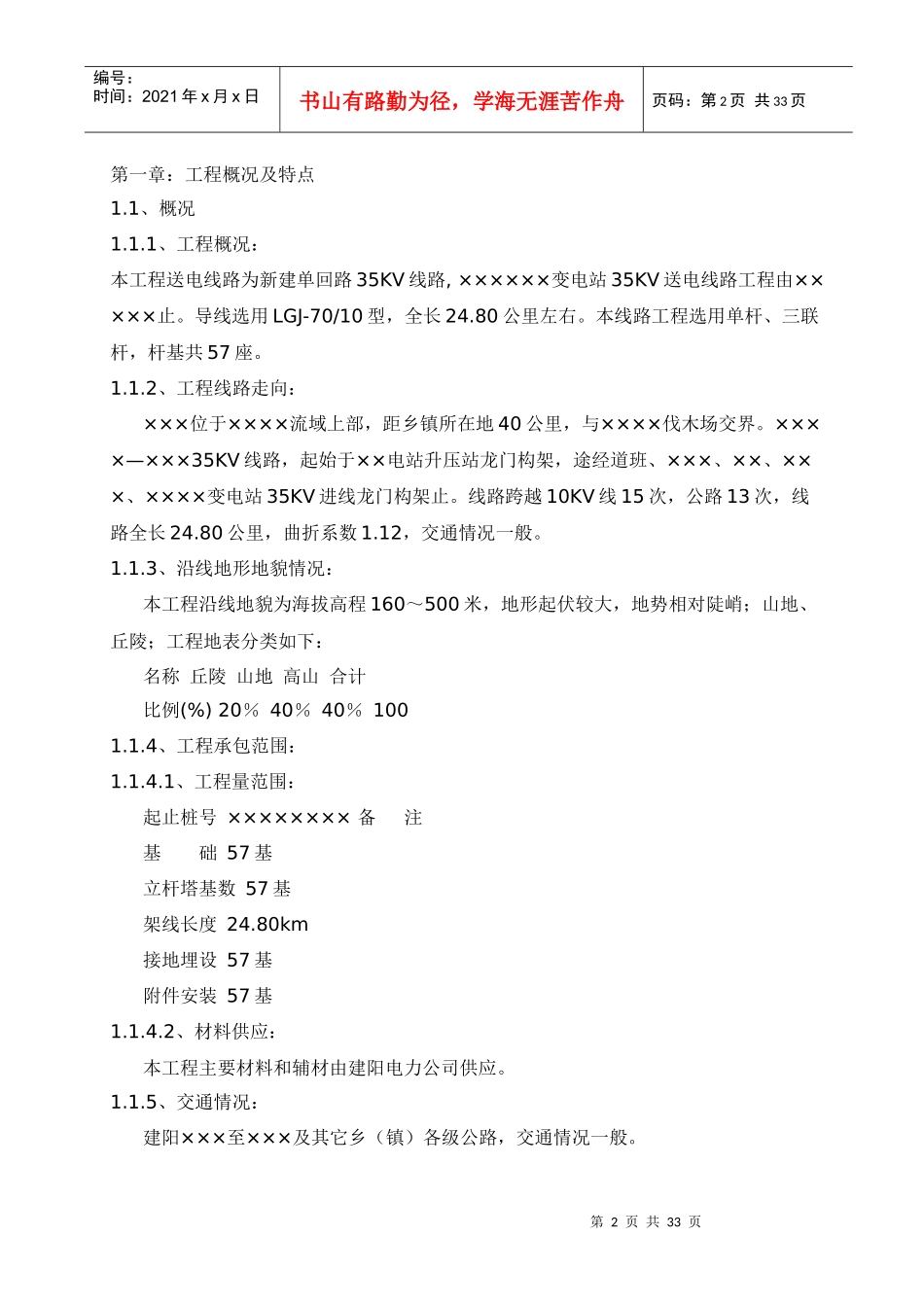

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页35KV输电线路施工组织措施及施工方案XX工程公司年月日第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页第一章：工程概况及特点1.1、概况1.1.1、工程概况：本工程送电线路为新建单回路35KV线路,××××××变电站35KV送电线路工程由×××××止。导线选用LGJ-70/10型，全长24.80公里左右。本线路工程选用单杆、三联杆，杆基共57座。1.1.2、工程线路走向：×××位于××××流域上部，距乡镇所在地40公里，与××××伐木场交界。××××—×××35KV线路，起始于××电站升压站龙门构架，途经道班、×××、××、×××、××××变电站35KV进线龙门构架止。线路跨越10KV线15次，公路13次，线路全长24.80公里，曲折系数1.12，交通情况一般。1.1.3、沿线地形地貌情况：本工程沿线地貌为海拔高程160～500米，地形起伏较大，地势相对陡峭；山地、丘陵；工程地表分类如下：名称丘陵山地高山合计比例(%)20％40％40％1001.1.4、工程承包范围：1.1.4.1、工程量范围：起止桩号××××××××备注基础57基立杆塔基数57基架线长度24.80km接地埋设57基附件安装57基1.1.4.2、材料供应：本工程主要材料和辅材由建阳电力公司供应。1.1.5、交通情况：建阳×××至×××及其它乡（镇）各级公路，交通情况一般。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页1.2、工程特点1.2.1、设计特点：本工程由××市××××××勘察设计有限公司设计。1.2.1.1、设计气象条件：工程项目最高气温最低气温电线覆冰厚度最大风速×××溪1#至57#杆35KV输电线路+40℃-10℃10mm30m/s1.2.1.2、基础型式：基础均采用预制的砼底、拉盘、铁塔基础现场浇制。1.2.1.3、杆塔型式：本工程共使用杆塔57基、选用13种杆型、各种杆型使用情况如下表：序号杆型数量小计总计（略）本工程所采用的预应力水泥杆。杆段连接采用现场焊接，接头钢圈二道防锈漆、一道油漆防腐。杆塔所有的外露铁件及埋置于土壤里的金属零部件和连接件均应热镀锌防腐处理。1.2.1.4、导、地线及防振措施本工程导线采用LGJ-70/10钢芯铝绞线；地线采用一根GJ-25锌铝合金镀层钢绞线。导线采用FD-3型防震锤消震，地线采用FG-35型防震锤消震。1.2.1.5、绝缘子该地区为Ⅰ级污染区，耐张、悬垂串采用XP-70型绝缘子。1.2.1.6、金具金具全部采用原电力部1997《电力金具产品样本》中的电力金具产品。1.2.1.7、防雷、接地：本工程在全线均架设地线作为防止雷击时保护，地线对外侧导线的保护角不小于25度。地线在外过电压无风条件下和导线在档距中央的距离不小于0.012L+1米（L为档距）。本工程接地装置采用方环射线水平浅埋试，接地埋深为山地0.6米，水田0.8米，接地第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页体均采用Ф10圆钢，接地引下线均采用Ф12圆钢并热镀锌防腐。全线架空避雷线段按《过电压保护规程》要求，工频接地电阻应视不同土壤电阻率按规程规定取值。1.2.2、重要跨越交叉跨越情况表：序号交叉跨越项目跨越数量跨越总数备注1简易公路13次56次210kV线路15次3通讯线22次4220KV线路1次5河流3次6房屋2次第二章：施工现场组织机构2.1、组织机构图（见附图一）根据本工程的特点，为保证工程质量，确保工期，公司对本工程实行项目管理，由公司有关部门选派业务骨干，成立现场项目经理部，对本工程进行现场管理。2.2、工程主要负责人简介：2.2.1、项目经理姓名×××性别男年龄43职务项目经理职称工程师学历大学参加工作时间1983．2从事送变电施工技术管理工作年限8年2.2.2、项目技术负责人姓名××××性别男年龄38职务技术负责人职称工程师学历大学参加工作时间1989.7从事送变电施工技术管理工作年限8年2.2.3、各部门负责人部室姓名性别年龄职称学历工作年限第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页施工部×××男36助工中专8年质安部××××男52...
