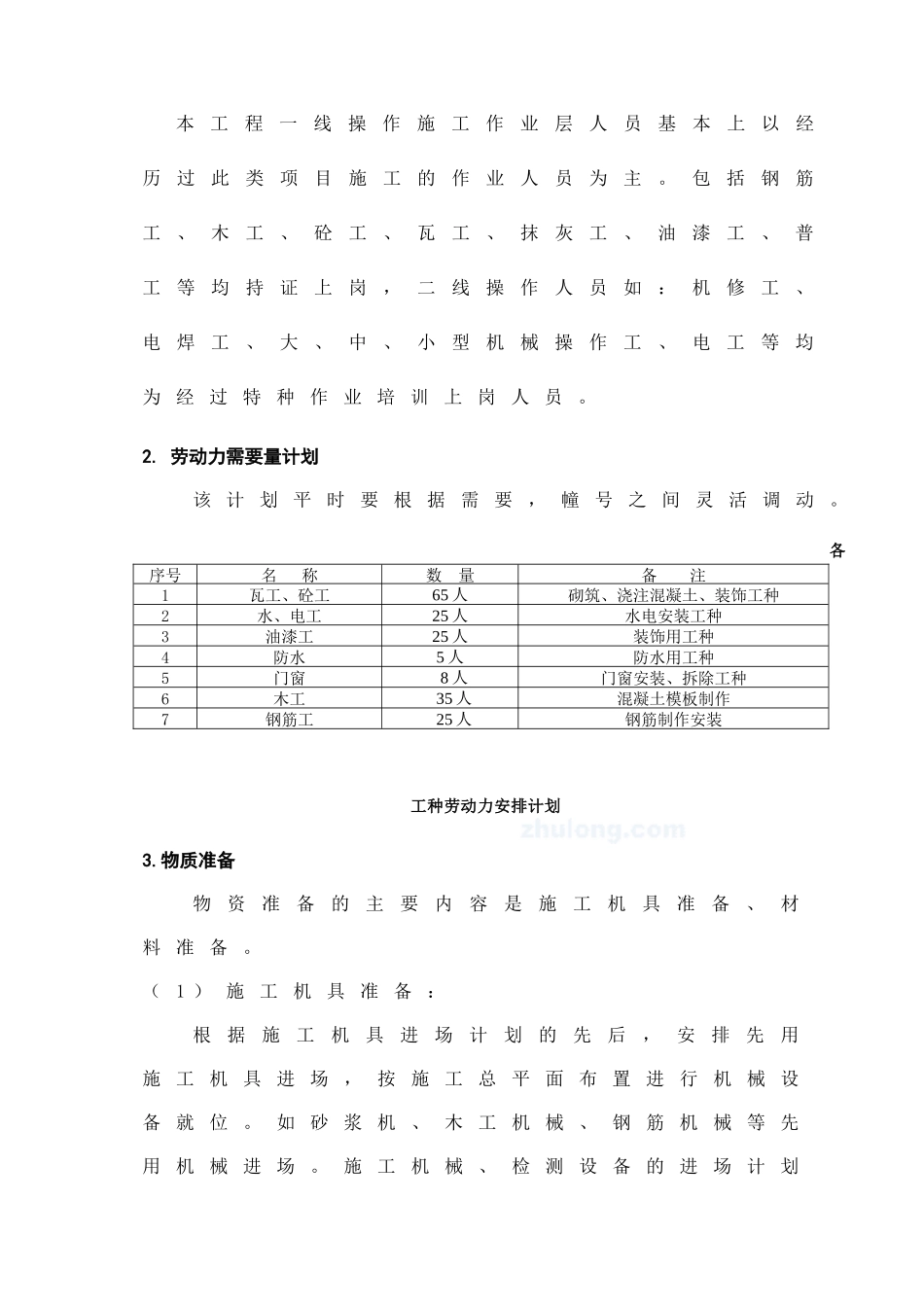

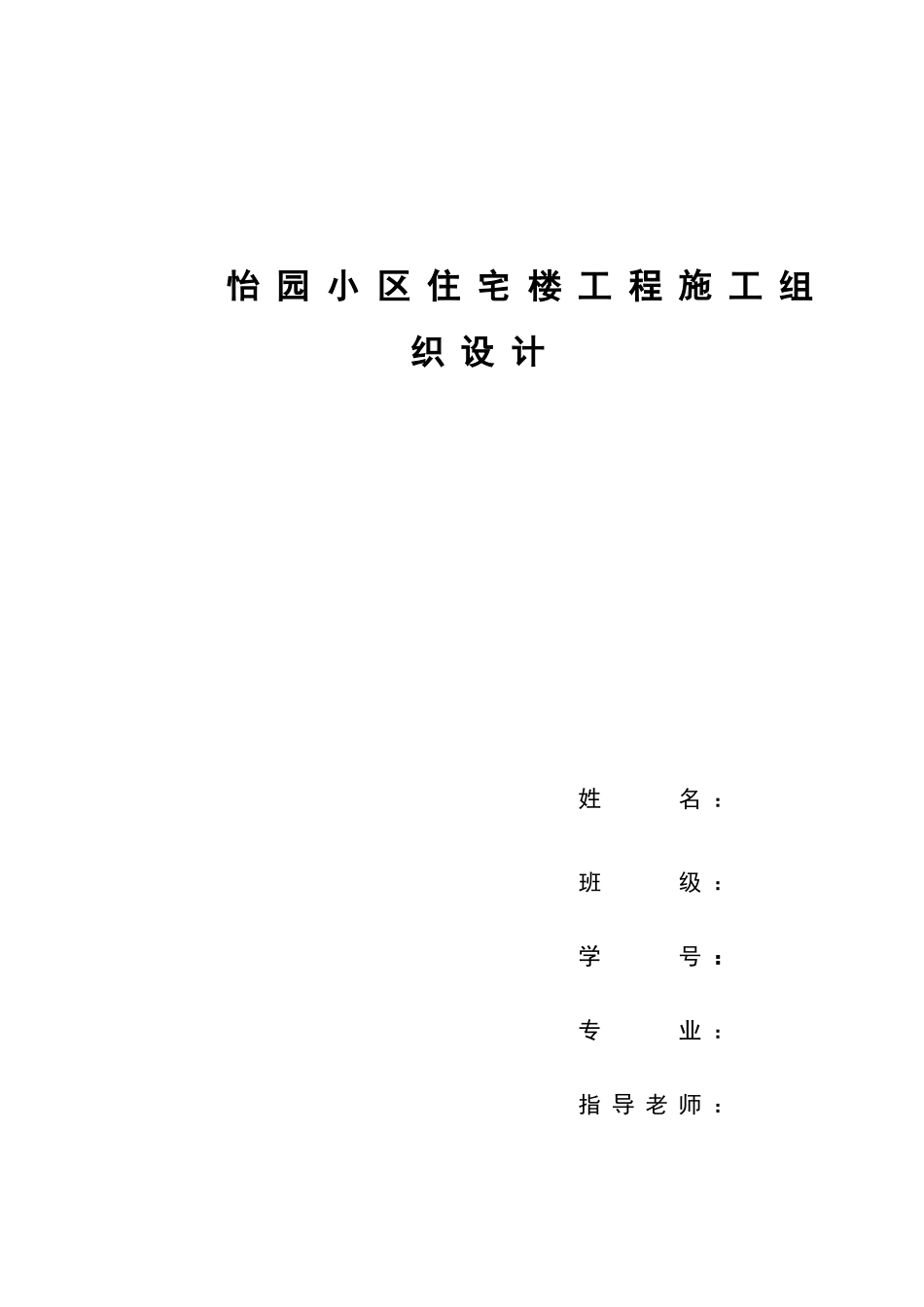

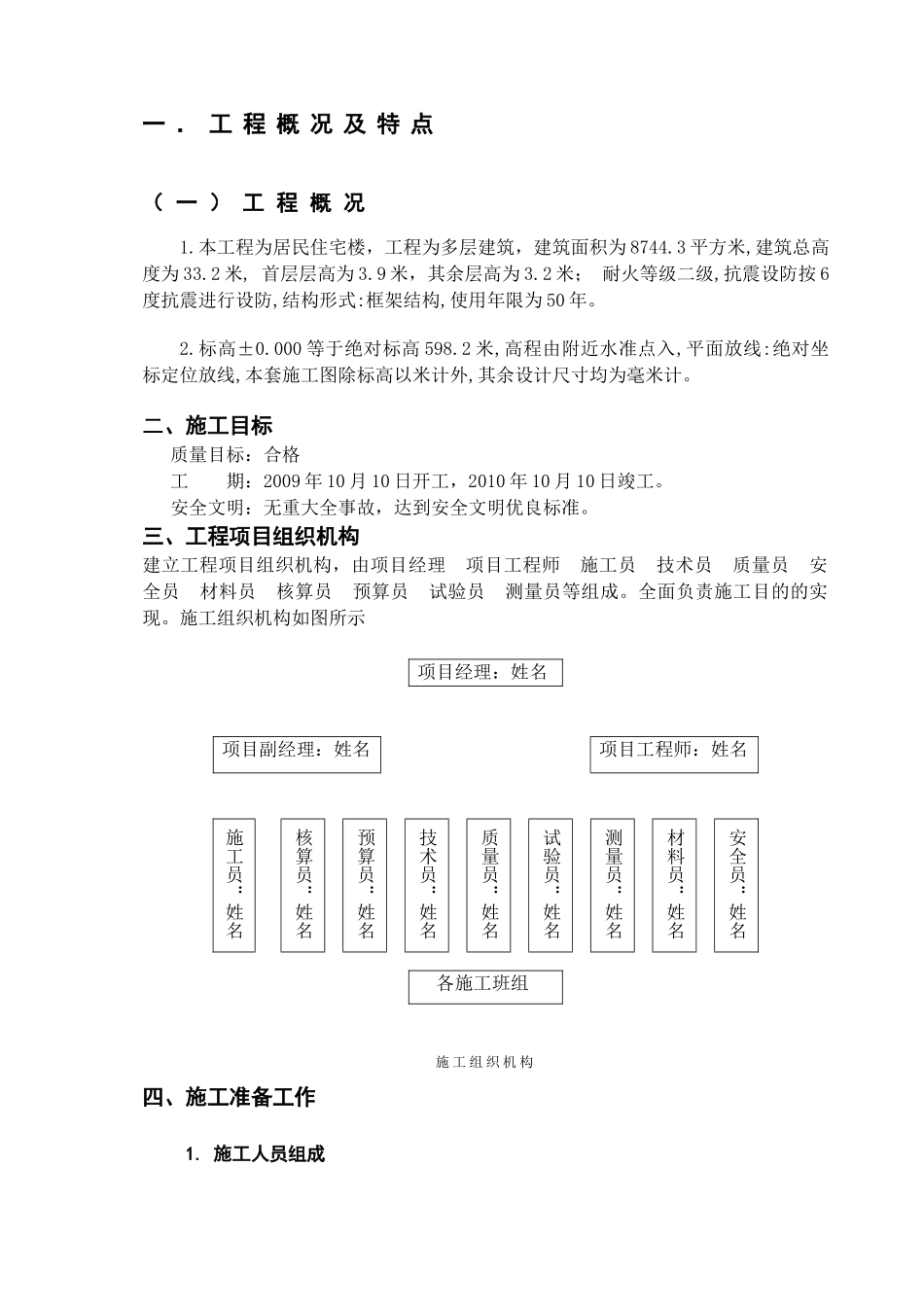

怡园小区住宅楼工程施工组织设计姓名：班级：学号：专业：指导老师：一．工程概况及特点（一）工程概况1.本工程为居民住宅楼，工程为多层建筑，建筑面积为8744.3平方米,建筑总高度为33.2米,首层层高为3.9米，其余层高为3.2米；耐火等级二级,抗震设防按6度抗震进行设防,结构形式:框架结构,使用年限为50年。2.标高±0.000等于绝对标高598.2米,高程由附近水准点入,平面放线:绝对坐标定位放线,本套施工图除标高以米计外,其余设计尺寸均为毫米计。二、施工目标质量目标：合格工期：2009年10月10日开工，2010年10月10日竣工。安全文明：无重大全事故，达到安全文明优良标准。三、工程项目组织机构建立工程项目组织机构，由项目经理项目工程师施工员技术员质量员安全员材料员核算员预算员试验员测量员等组成。全面负责施工目的的实现。施工组织机构如图所示施工组织机构四、施工准备工作1.施工人员组成项目经理：姓名项目副经理：姓名项目工程师：姓名施工员：姓名核算员：姓名预算员：姓名技术员：姓名质量员：姓名试验员：姓名测量员：姓名材料员：姓名安全员：姓名各施工班组本工程一线操作施工作业层人员基本上以经历过此类项目施工的作业人员为主。包括钢筋工、木工、砼工、瓦工、抹灰工、油漆工、普工等均持证上岗，二线操作人员如：机修工、电焊工、大、中、小型机械操作工、电工等均为经过特种作业培训上岗人员。2.劳动力需要量计划该计划平时要根据需要，幢号之间灵活调动。各工种劳动力安排计划3.物质准备物资准备的主要内容是施工机具准备、材料准备。（1）施工机具准备：根据施工机具进场计划的先后，安排先用施工机具进场，按施工总平面布置进行机械设备就位。如砂浆机、木工机械、钢筋机械等先用机械进场。施工机械、检测设备的进场计划序号名称数量备注1瓦工、砼工65人砌筑、浇注混凝土、装饰工种2水、电工25人水电安装工种3油漆工25人装饰用工种4防水5人防水用工种5门窗8人门窗安装、拆除工种6木工35人混凝土模板制作7钢筋工25人钢筋制作安装见表。为了满足工程施工要求，决定选择功能先进、性能完好的机械设备。主要施工机械设备、检测设备选用机械名称规格型号定额功率（KW）数量小计其中拥有新购租赁卷扬机J117.5KW2台拥有搅拌机JZC3505.5KW2台拥有平板振动器1.5KW3台拥有插入震动棒1.1KW4台拥有砂浆搅拌机JZC2503KW1台拥有龙门吊11.0KW2台拥有电焊机205型3.5KW2台拥有钢筋切断机2.0KW2台拥有木工盘据5.5KW2台拥有电渣压力焊机50KW3台拥有蛙式打夯机1.1KW2台拥有4、施工现场准备（一）临时设施布置原则：1、施工平面布置紧凑合理，尽量少占施工用场地，施工生产区、生活区分区布置单独，施工现场不设置生活区。2、合理组织运输，保证现场运输道路通畅。3、各项施工设施要满足、方便生产，有利于生活、安全、防火、环境保护和劳动保护及文明施工的要求。4、堆料场就近原则，避免二次搬运，材料分类堆放合理，便于使用。（二）临时给水本工程临时用水水源由市政管网引来，甲方提供的预留给水管口径为80。临时用水包括施工机械用水q1（l/s），生活用水量q2（l/s），现场施工用水量q3（l/s）和临时消防用水q4（l/s）。（三）临时建筑临建一般采用红砖砌筑，石棉瓦屋面。办公室、会议室、值班室等内墙粉砂浆、刷白，作水泥砂浆地面。搅拌站处设砼地坪，仓库作防潮地面。现场暂设：（a）建宿舍、办公室、食堂、仓库（b）搅拌机棚二座（c）水房一座（d）厕所、浴池（e）钢筋作业棚（f）木工作业棚（四）场内排水沿建筑四周及砼搅拌站设排水沟，施工废水沉淀池沉淀后排入城市下水道。沿施工道路侧设排水沟。场地作0.3%排水坡度向排水沟。（五）施工用水、用电、排水及施工道路1、经计算施工用电量约为360KVA，电从北向接入施工现场临时配电房，采用三相五线制，三级配电，二级漏电保护。现场设1台120KW发电机停电时备用。２、施工用水量就近从接入，经计算最高用水量9.6升/秒，管径＝0.009m,主管采用DN100镀锌钢管，分管及立管采用DN50镀锌钢管。在砼搅拌站处设一个2平方米容积的蓄水池备用。3、现场施工道路宽5m，道路铺狗头石，面层为混凝土路面。（六）临时设施管理1.用电管...
