六安市某23层住宅楼给排水设计说明书VIP专享VIP免费

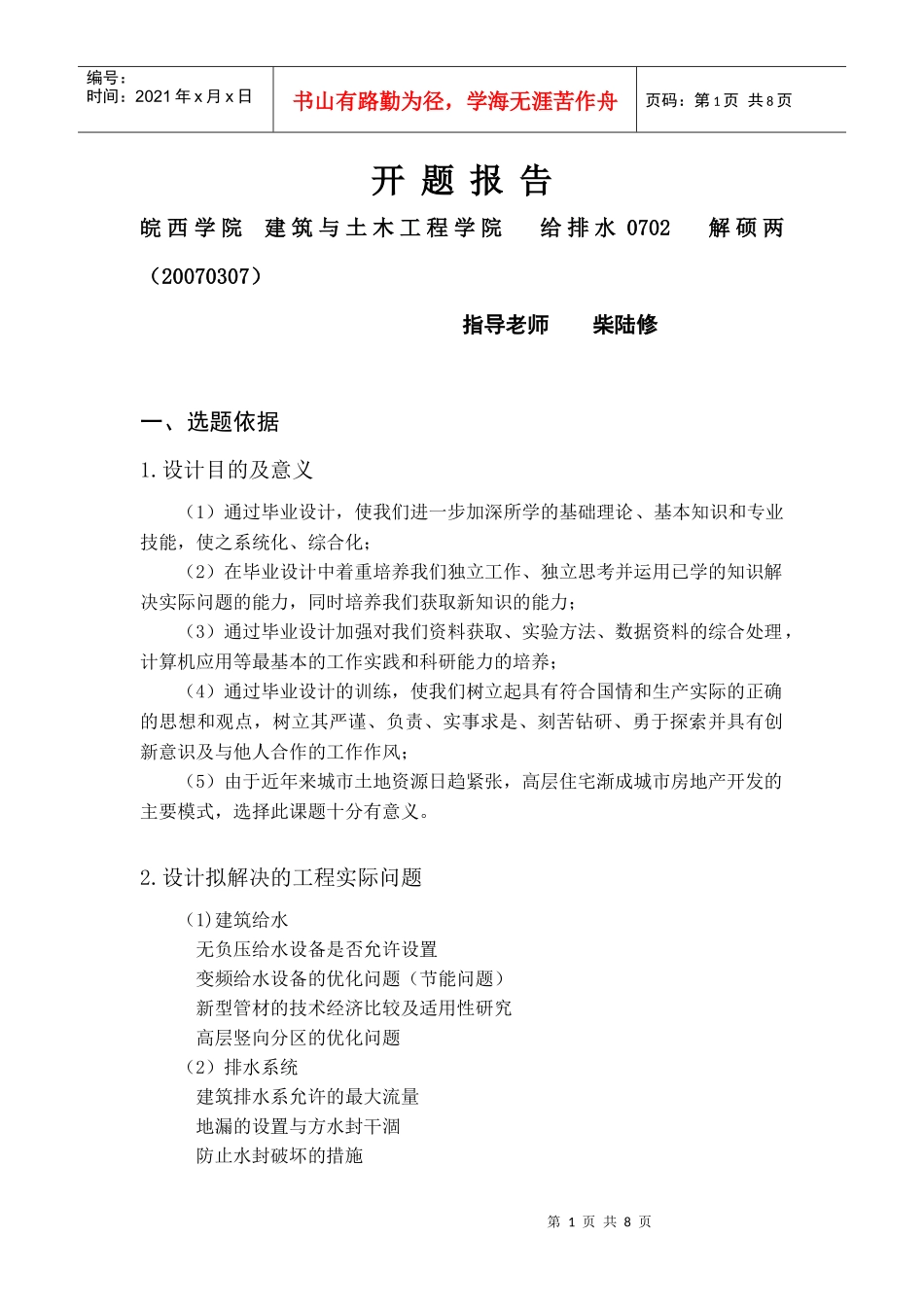

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页开题报告皖西学院建筑与土木工程学院给排水0702解硕两（20070307）指导老师柴陆修一、选题依据1.设计目的及意义（1）通过毕业设计，使我们进一步加深所学的基础理论、基本知识和专业技能，使之系统化、综合化；（2）在毕业设计中着重培养我们独立工作、独立思考并运用已学的知识解决实际问题的能力，同时培养我们获取新知识的能力；（3）通过毕业设计加强对我们资料获取、实验方法、数据资料的综合处理，计算机应用等最基本的工作实践和科研能力的培养；（4）通过毕业设计的训练，使我们树立起具有符合国情和生产实际的正确的思想和观点，树立其严谨、负责、实事求是、刻苦钻研、勇于探索并具有创新意识及与他人合作的工作作风；（5）由于近年来城市土地资源日趋紧张，高层住宅渐成城市房地产开发的主要模式，选择此课题十分有意义。2.设计拟解决的工程实际问题（1)建筑给水无负压给水设备是否允许设置变频给水设备的优化问题（节能问题）新型管材的技术经济比较及适用性研究高层竖向分区的优化问题（2）排水系统建筑排水系允许的最大流量地漏的设置与方水封干涸防止水封破坏的措施第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页排水管材的使用防事故溢水吸气阀的产品标准与应用雨水的排水与利用（3）消防系统高层建筑消防给水系统超压与泄压问题消防系统灭火方式的选择国家规范与地方规范的选择3.设计拟应用的现场资料综述（一）建筑概况××市××23层高程住宅楼，建筑高度为64.4m，地下1层（地下室），地上23层。地下室内为车库、电梯井、设备房（包括水泵房）和贮水池，屋顶设有电梯机房、水箱间，屋面为上人屋面。地下室层高2.90m，地上1层～23层层高均为2.90m。其他资料见建筑平面设计图。每户厨房、卫生间内卫生设施根据实际情况设计确定。（二）室外给、排水管道建筑物西、南侧各有1根DN400的市政给水干管，管顶埋深为1.0m，常年提供的资用水头为0.30MPa。市政给水干管不允许直接抽水。市政排水管位于建筑物的南侧，污水排水管1根，管径为DN500，管顶埋深为1.8m；雨水排水管1根，管径为DN800，管顶埋深为2.1m。4.设计拟应用的文献综述毕业设计是集理论与实践一体的教学环节，是我们大学学习的综合运用。通过一个完整的毕业设计我们可以对相关的设计规范、手册、标准图以及工程实践中常用的方法有较系统的了解和认识。此次毕业设计我做的课题是某市住宅楼给排水系统设计，设计当中应用的文献主要有：《高层建筑给水排水设计规范》:其详细介绍了高层建筑生活给水系统;热水系统;消火栓给水系统;自动喷洒给水系统等，为我的方案的确定提供了依据。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页本手册还提供了新型给水排水设备技术参数以及我国现行高层建筑给水排水设计规范、设计标准及技术政策，让我了解到了当今给排水更严密，更安全的设计思路。《高层民用建筑设计防火规范》GB50045—95（2005年版）:从本规范中，我了解了建筑分类和耐火等级，总平面布局和平面布置，防火、防烟分区和建筑构造，安全疏散和消防电梯，消防给水和灭火设备，防烟、排烟和通风、等方面的相关要求，对我的消防系统的设计帮助很大。《自动喷水灭火系统设计规范》GB50084—2001:此规范充实了设置场所火灾危险等级，系统与组件选型、设计基本参数、喷头布置、管道及供水设施的配置等相关章节的技术内容;其中还补充了新型系统和新型洒水喷头及各类仓库设置该系统的技术要求，使我很清楚的确定了一二层商用房的消防设置。《民用建筑给水排水设计技术措施》：本书为民用建筑的给水排水设计提供了具体的设计原则、计算方法、实用计算图表以及设计中应注意的问题。还补充了近年来国内外的新技术、新设备、新的设计计算方法，反映了本专业的技术发展水平，使我的设计思路非常明确。通过这些参考文献，我受益匪浅，对我的设计有很大的帮助。5.设计相关技术的国内外现状随着当今世界城市建筑业的突飞猛进的发展，在城市的...
