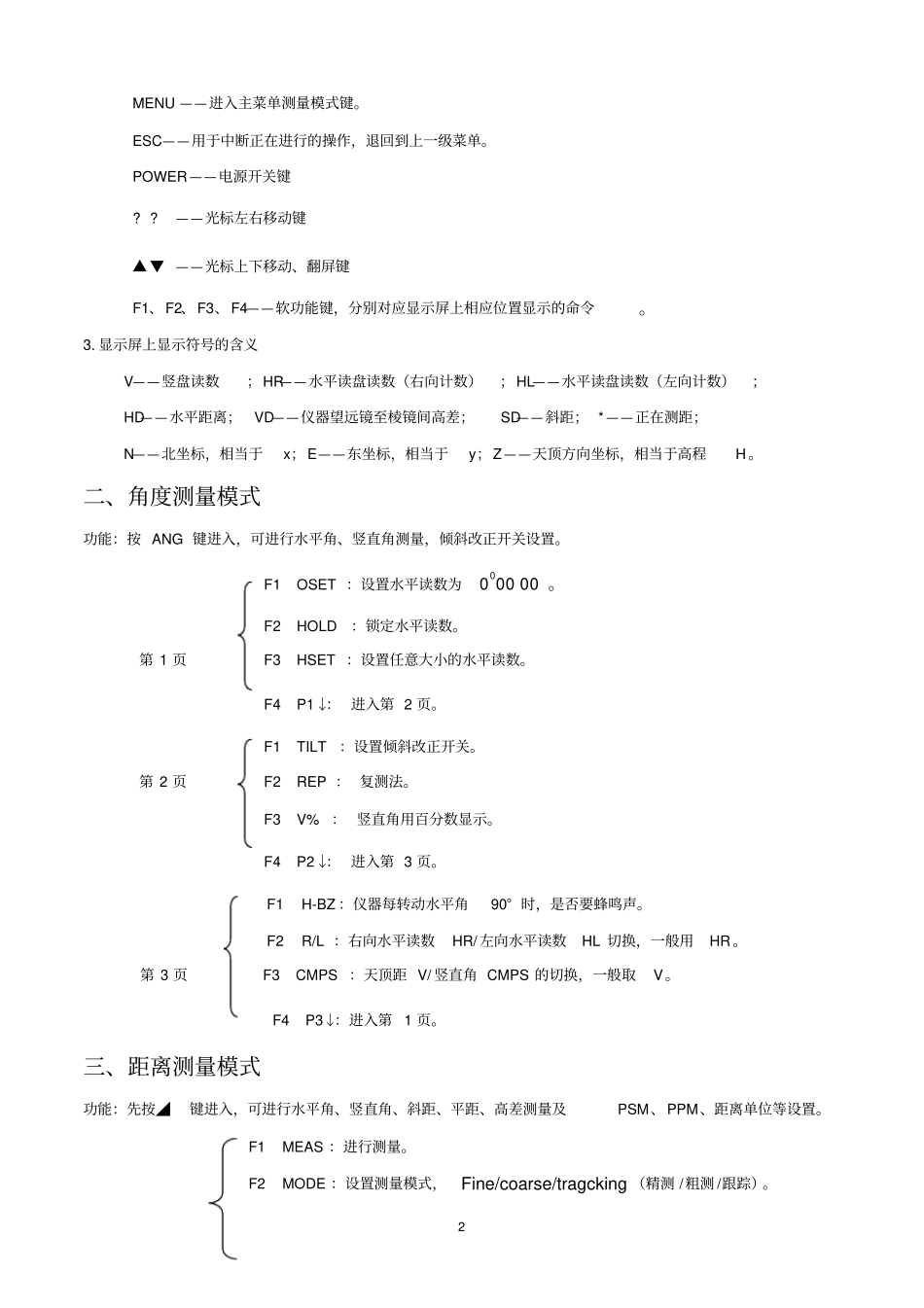

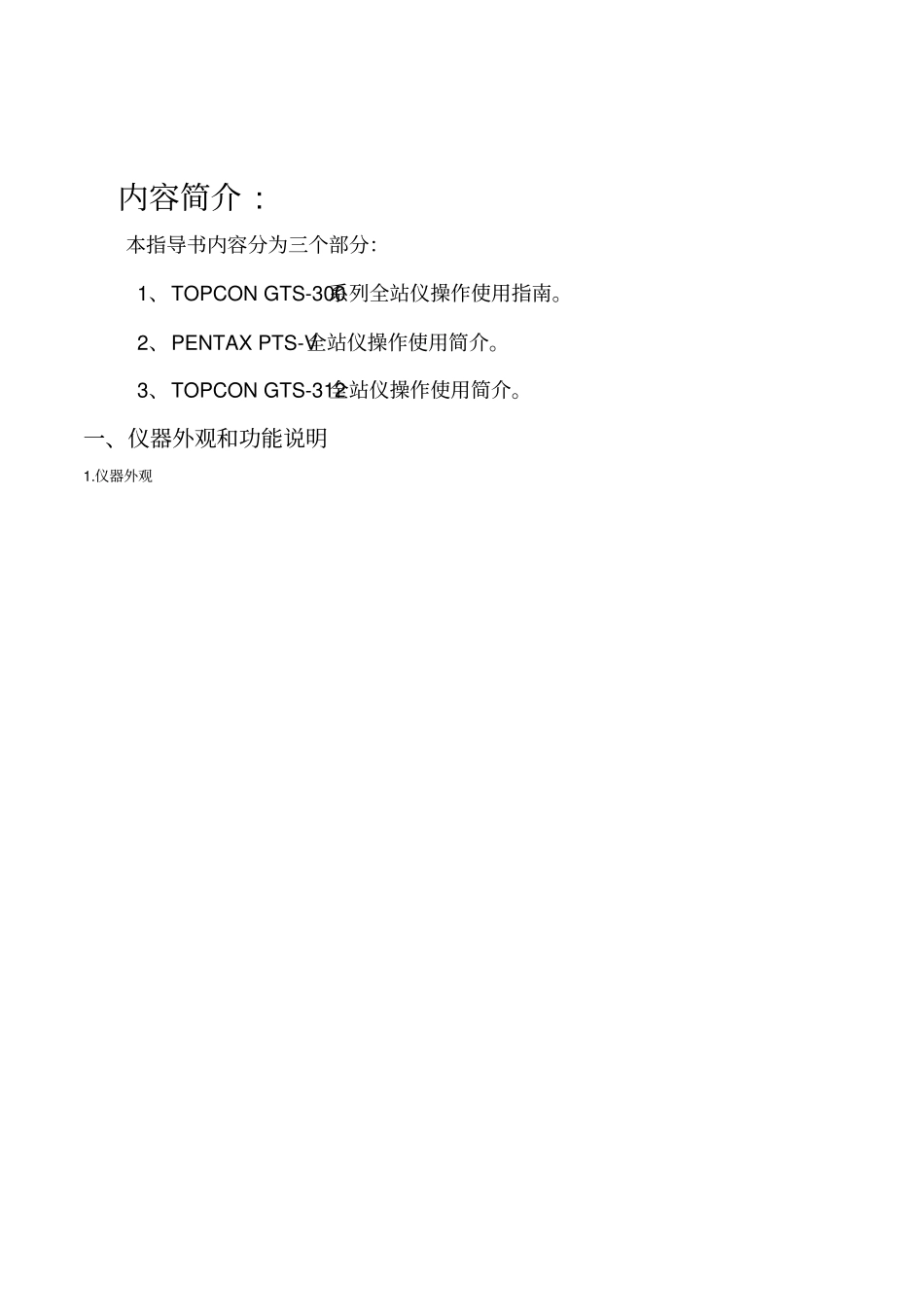

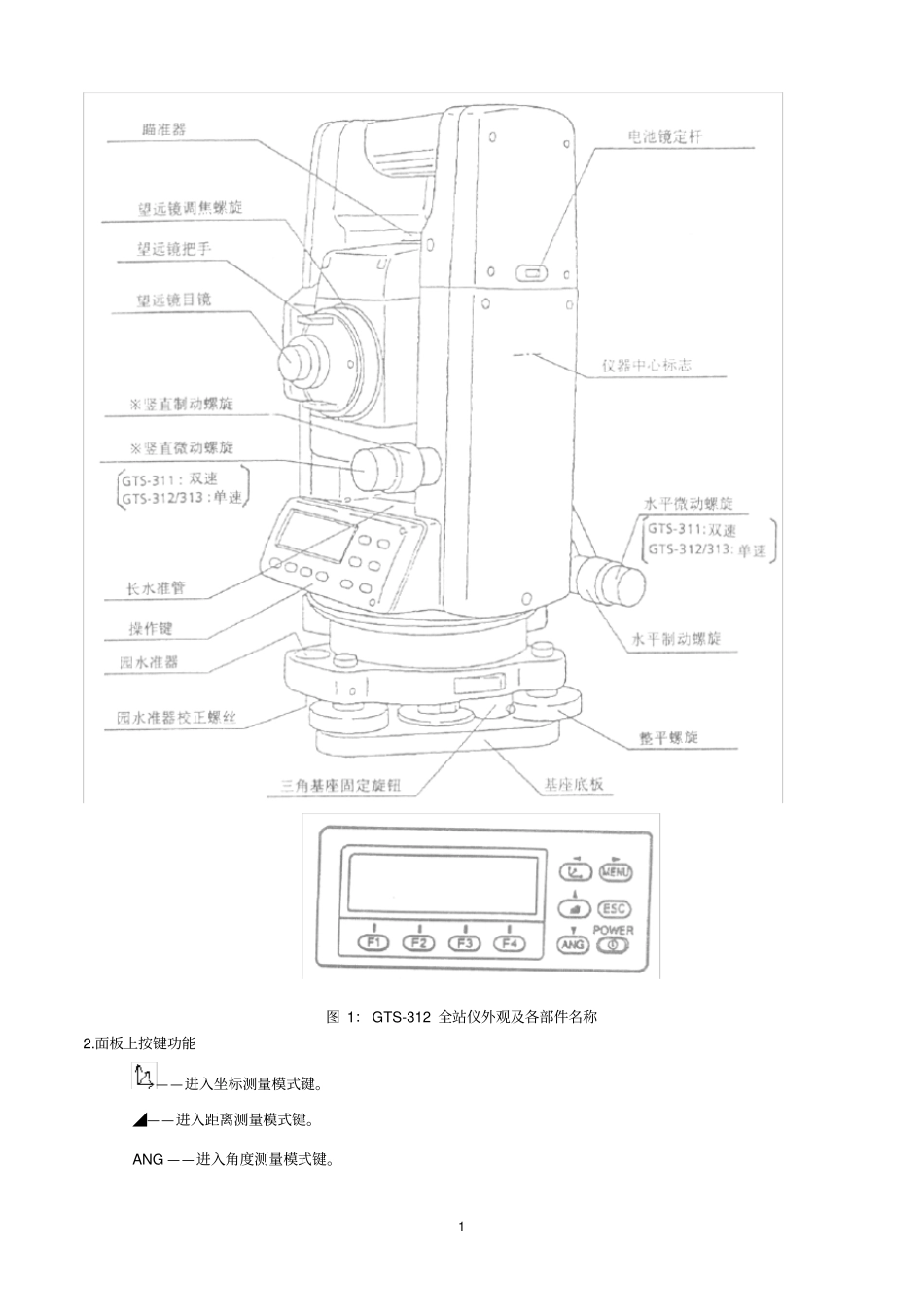

内容简介:本指导书内容分为三个部分：1、TOPCONGTS-300系列全站仪操作使用指南。2、PENTAXPTS-V全站仪操作使用简介。3、TOPCONGTS-312全站仪操作使用简介。一、仪器外观和功能说明1.仪器外观1图1：GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。◢——进入距离测量模式键。ANG——进入角度测量模式键。2MENU——进入主菜单测量模式键。ESC——用于中断正在进行的操作，退回到上一级菜单。POWER——电源开关键??——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。3.显示屏上显示符号的含义V——竖盘读数；HR——水平读盘读数（右向计数）；HL——水平读盘读数（左向计数）；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；*——正在测距；N——北坐标，相当于x；E——东坐标，相当于y；Z——天顶方向坐标，相当于高程H。二、角度测量模式功能：按ANG键进入，可进行水平角、竖直角测量，倾斜改正开关设置。F1OSET：设置水平读数为000000。F2HOLD：锁定水平读数。第1页F3HSET：设置任意大小的水平读数。F4P1↓：进入第2页。F1TILT：设置倾斜改正开关。第2页F2REP：复测法。F3V%：竖直角用百分数显示。F4P2↓：进入第3页。F1H-BZ：仪器每转动水平角90°时，是否要蜂鸣声。F2R/L：右向水平读数HR/左向水平读数HL切换，一般用HR。第3页F3CMPS：天顶距V/竖直角CMPS的切换，一般取V。F4P3↓：进入第1页。三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。F1MEAS：进行测量。F2MODE：设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。3第1页F3S/A：设置棱镜常数改正值（PSM）、大气改正值（PPM）。F4P1↓：进入第2页。F1OFSET：偏心测量方式。F2SO：距离放样测量方式。第2页F3m/f/i：距离单位米/英尺/英寸的切换。F4P2↓：进入第1页。四、坐标测量模式功能：按进入，可进行坐标（N，E，H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。F1MEAS：进行测量。F2MODE：设置测量模式，Fine/Coarse/Tracking。第1页F3S/A：设置棱镜改正值（PSM），大气改正值（PPM）常数。F4P1↓：进入第2页。F1R.HT：输入棱镜高。F2INS.HT：输入仪器高。第2页F3OCC：输入测站坐标。F4P2↓：进入第3页。F1OFSET：偏心测量方式。第3页F3m/f/i:距离单位米/英尺/英寸切换。F4P3↓：进入第1页。五、主菜单模式功能：按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理、参数设置等。DATACOLLECT(数据采集)第1页LAYOUT(点的放样)MEMORYMGR.(内存管理)PROGRAM(程序)第2页GRIDFACTOR(坐标格网因子)ILLUMINATION(照明)4PARAMETRERS(参数设置)第3页CONTRASTADJ.(显示屏对比度调整)1、MEMORYMGR.(存储管理)1.FILESTATUS(显示测量数据、坐标数据文件总数)第1页2.SEARCH(查找测量数据、坐标数据、编码库)3.FILEMAINTAIN(文件更名、查找数据、删除文件)4.COORD.INPUT(坐标数据文件的数据输入)第2页5.DELETECOORD.(删除文件中的坐标数据)6.PCODEINPUT(编码数据输入)7.DATATRANSFER(向微机发送数据、接收微机数据、设置通讯参数)第3页8.INITIALIZE(初始化数据文件)2、PROGRAM(程序)1.REM(悬高测量)第1页2.MLM(对边测量)3.ZCOORD.(设置测站点Z坐标)4.AREA(计算面积)第2页5.POINTTOLINE(相对于直线的目标点测量)。3、PARAMETRERS(参数设置)1.MINIMUMREADING(最小读数)第1页2.AUTOPOWEROFF(自动关机)3.TILTON/OFF(垂直角和水平角倾斜改正)第2页——ERRORCORRECTION(系统误差改正。注：仪器检校后必须进行此项设置)存储管理菜单操作可参见图2。5图2：存储管理操作菜单六、全站仪的主要功能介绍说明：测量前，要进行如下设置——按◢或，进入距离测量或坐标测量模式，再按第1页的S/A（F3）。1．棱镜常数PRISM的设置——一般原配棱镜设置为0，国产棱镜设置为-30mm。（具体见说明书）。2．大气改正值PPM的设置——按“T-P”，分别在“TEMP.”和“PRES.”栏，输入测量时的气温、气压。（或者按照说明书中的公式计算出PPM值后，按“PPM”直接...
