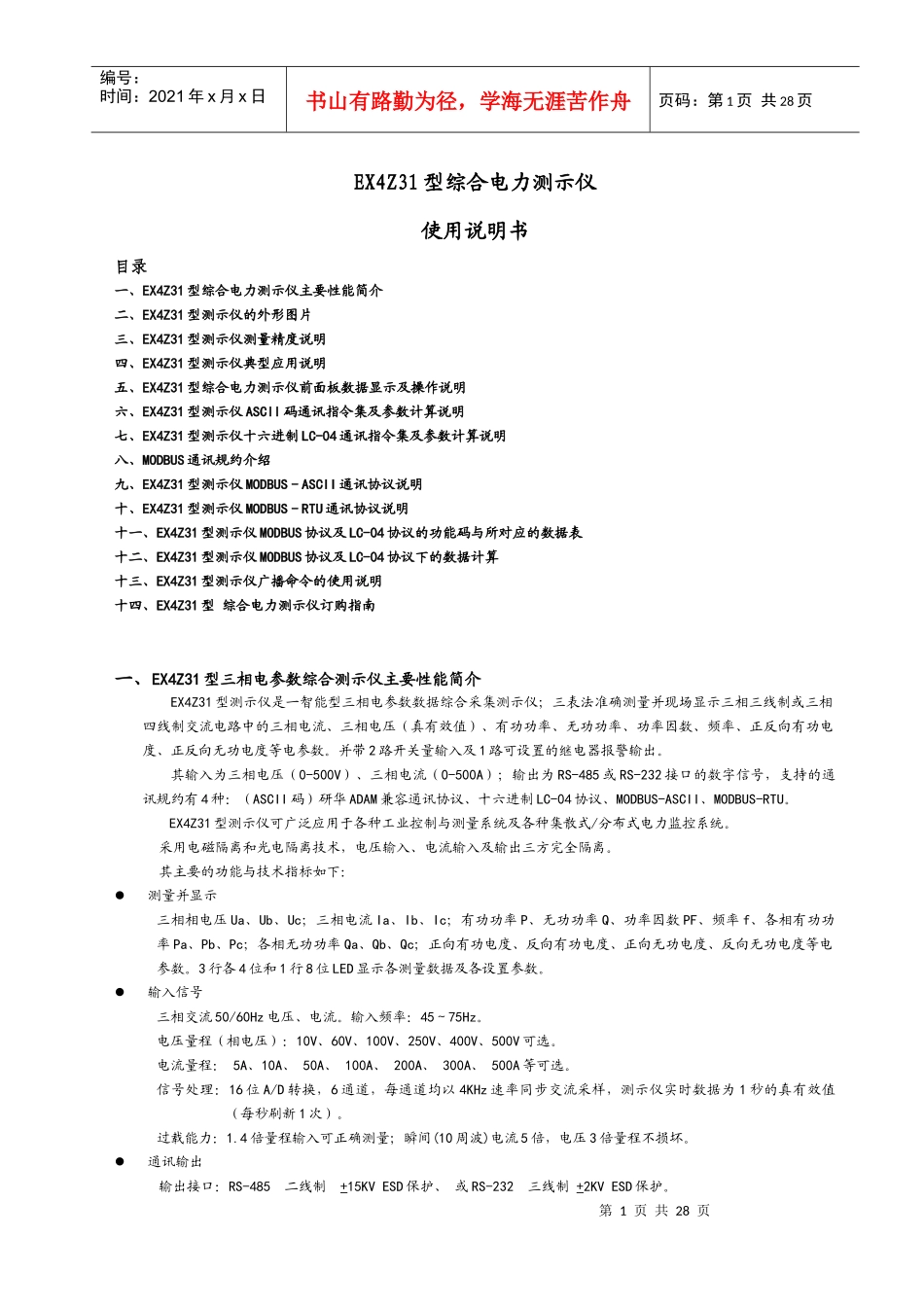

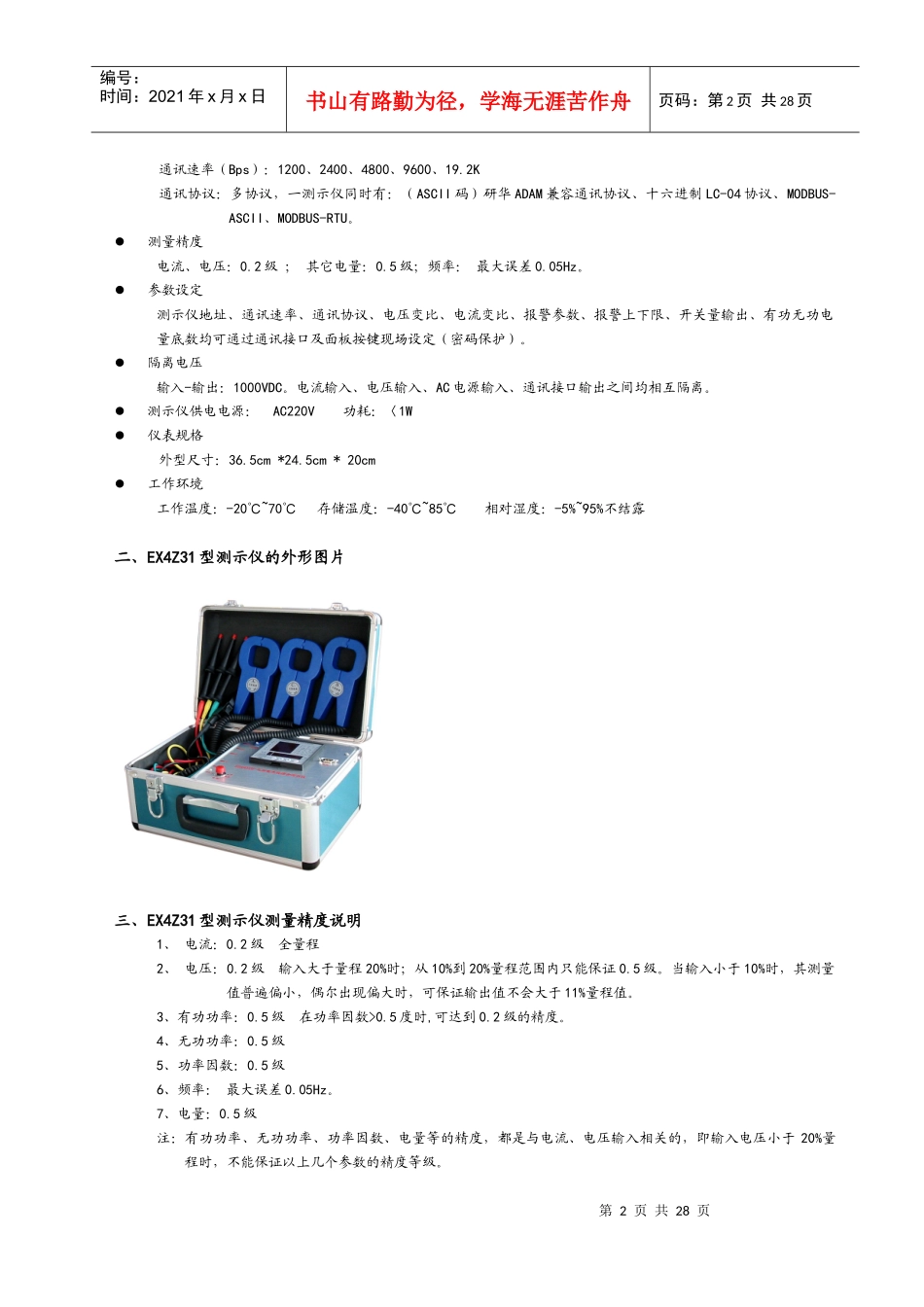

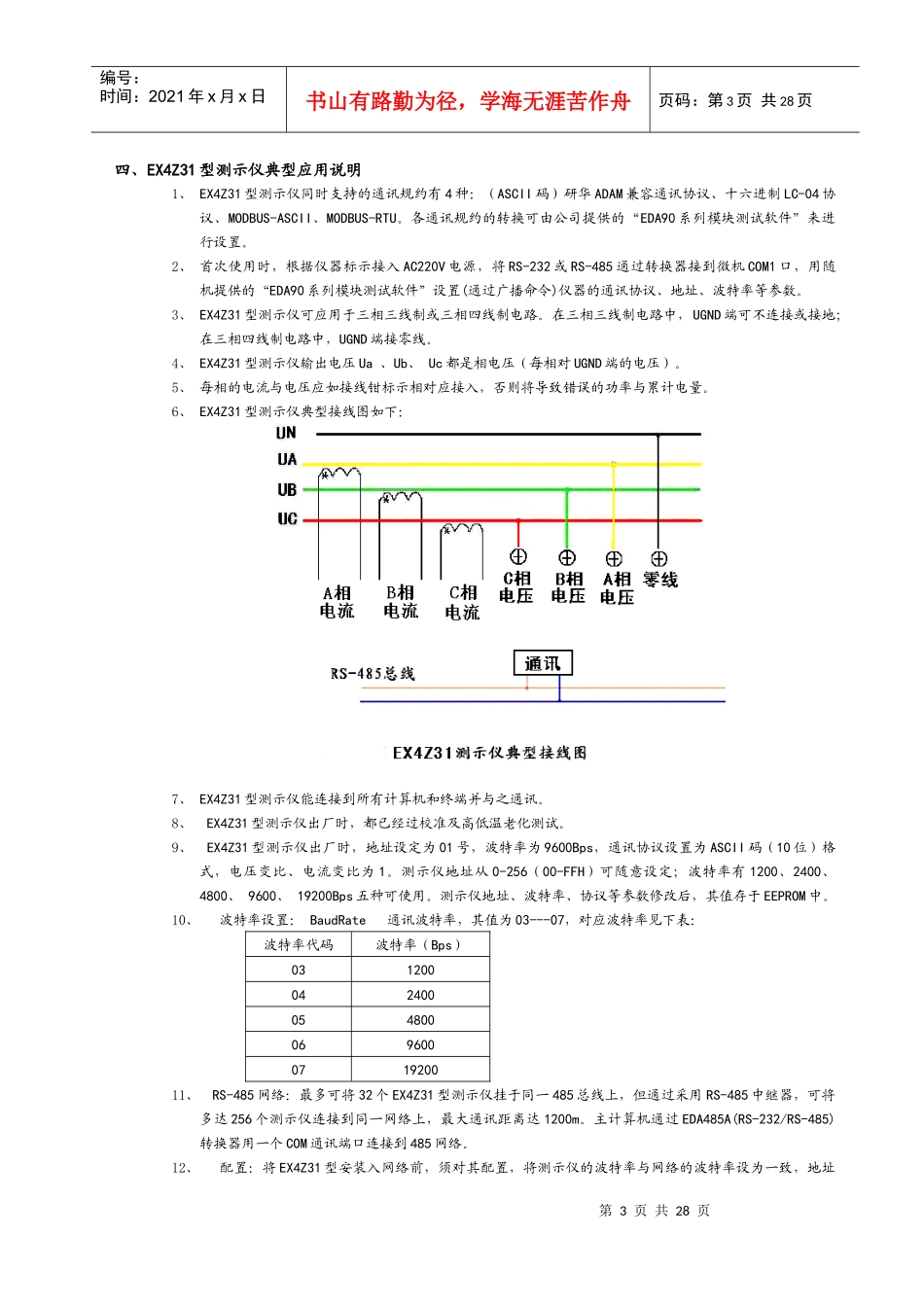

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页EX4Z31型综合电力测示仪使用说明书目录一、EX4Z31型综合电力测示仪主要性能简介二、EX4Z31型测示仪的外形图片三、EX4Z31型测示仪测量精度说明四、EX4Z31型测示仪典型应用说明五、EX4Z31型综合电力测示仪前面板数据显示及操作说明六、EX4Z31型测示仪ASCII码通讯指令集及参数计算说明七、EX4Z31型测示仪十六进制LC-04通讯指令集及参数计算说明八、MODBUS通讯规约介绍九、EX4Z31型测示仪MODBUS－ASCII通讯协议说明十、EX4Z31型测示仪MODBUS－RTU通讯协议说明十一、EX4Z31型测示仪MODBUS协议及LC-04协议的功能码与所对应的数据表十二、EX4Z31型测示仪MODBUS协议及LC-04协议下的数据计算十三、EX4Z31型测示仪广播命令的使用说明十四、EX4Z31型综合电力测示仪订购指南一、EX4Z31型三相电参数综合测示仪主要性能简介EX4Z31型测示仪是一智能型三相电参数数据综合采集测示仪；三表法准确测量并现场显示三相三线制或三相四线制交流电路中的三相电流、三相电压（真有效值）、有功功率、无功功率、功率因数、频率、正反向有功电度、正反向无功电度等电参数。并带2路开关量输入及1路可设置的继电器报警输出。其输入为三相电压（0-500V）、三相电流（0-500A）；输出为RS-485或RS-232接口的数字信号，支持的通讯规约有4种：（ASCII码）研华ADAM兼容通讯协议、十六进制LC-04协议、MODBUS-ASCII、MODBUS-RTU。EX4Z31型测示仪可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。采用电磁隔离和光电隔离技术，电压输入、电流输入及输出三方完全隔离。其主要的功能与技术指标如下：测量并显示三相相电压Ua、Ub、Uc；三相电流Ia、Ib、Ic；有功功率P、无功功率Q、功率因数PF、频率f、各相有功功率Pa、Pb、Pc；各相无功功率Qa、Qb、Qc；正向有功电度、反向有功电度、正向无功电度、反向无功电度等电参数。3行各4位和1行8位LED显示各测量数据及各设置参数。输入信号三相交流50/60Hz电压、电流。输入频率：45～75Hz。电压量程（相电压）：10V、60V、100V、250V、400V、500V可选。电流量程：5A、10A、50A、100A、200A、300A、500A等可选。信号处理：16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，测示仪实时数据为1秒的真有效值（每秒刷新1次）。过载能力：1.4倍量程输入可正确测量；瞬间(10周波)电流5倍，电压3倍量程不损坏。通讯输出输出接口：RS-485二线制+15KVESD保护、或RS-232三线制+2KVESD保护。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页通讯速率（Bps）：1200、2400、4800、9600、19.2K通讯协议：多协议，一测示仪同时有：（ASCII码）研华ADAM兼容通讯协议、十六进制LC-04协议、MODBUS-ASCII、MODBUS-RTU。测量精度电流、电压：0.2级；其它电量：0.5级；频率：最大误差0.05Hz。参数设定测示仪地址、通讯速率、通讯协议、电压变比、电流变比、报警参数、报警上下限、开关量输出、有功无功电量底数均可通过通讯接口及面板按键现场设定（密码保护）。隔离电压输入-输出：1000VDC。电流输入、电压输入、AC电源输入、通讯接口输出之间均相互隔离。测示仪供电电源：AC220V功耗：〈1W仪表规格外型尺寸：36.5cm*24.5cm*20cm工作环境工作温度：-20℃~70℃存储温度：-40℃~85℃相对湿度：-5%~95%不结露二、EX4Z31型测示仪的外形图片三、EX4Z31型测示仪测量精度说明1、电流：0.2级全量程2、电压：0.2级输入大于量程20%时；从10%到20%量程范围内只能保证0.5级。当输入小于10%时，其测量值普遍偏小，偶尔出现偏大时，可保证输出值不会大于11%量程值。3、有功功率：0.5级在功率因数>0.5度时,可达到0.2级的精度。4、无功功率：0.5级5、功率因数：0.5级6、频率：最大误差0.05Hz。7、电量：0.5级注：有功功率、无功功率、功率因数、电量等的精度，都是与电流、电压输入相关的，即输入电压小于20%量程时，不能保证以上几个参数的精度等级。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
