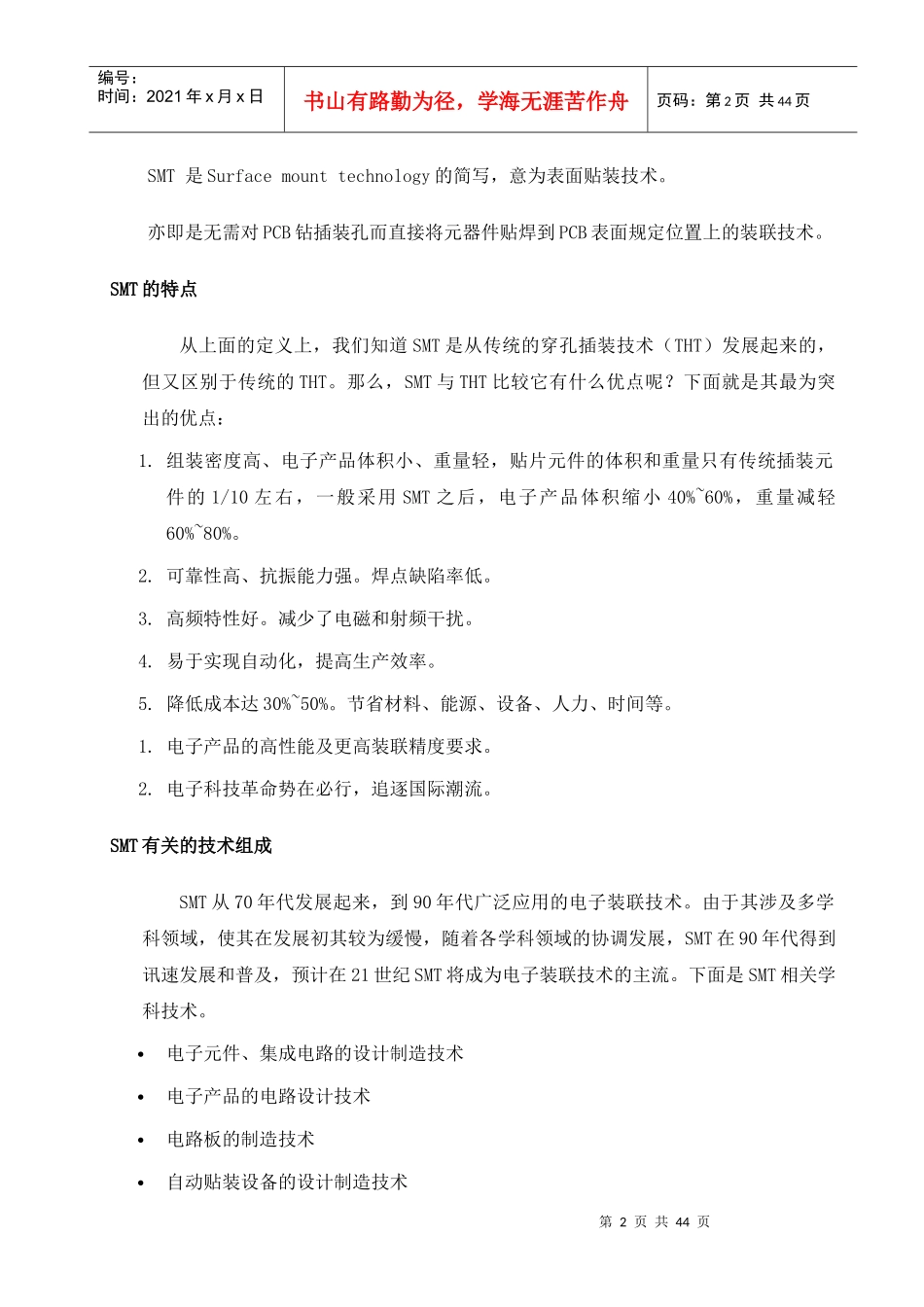

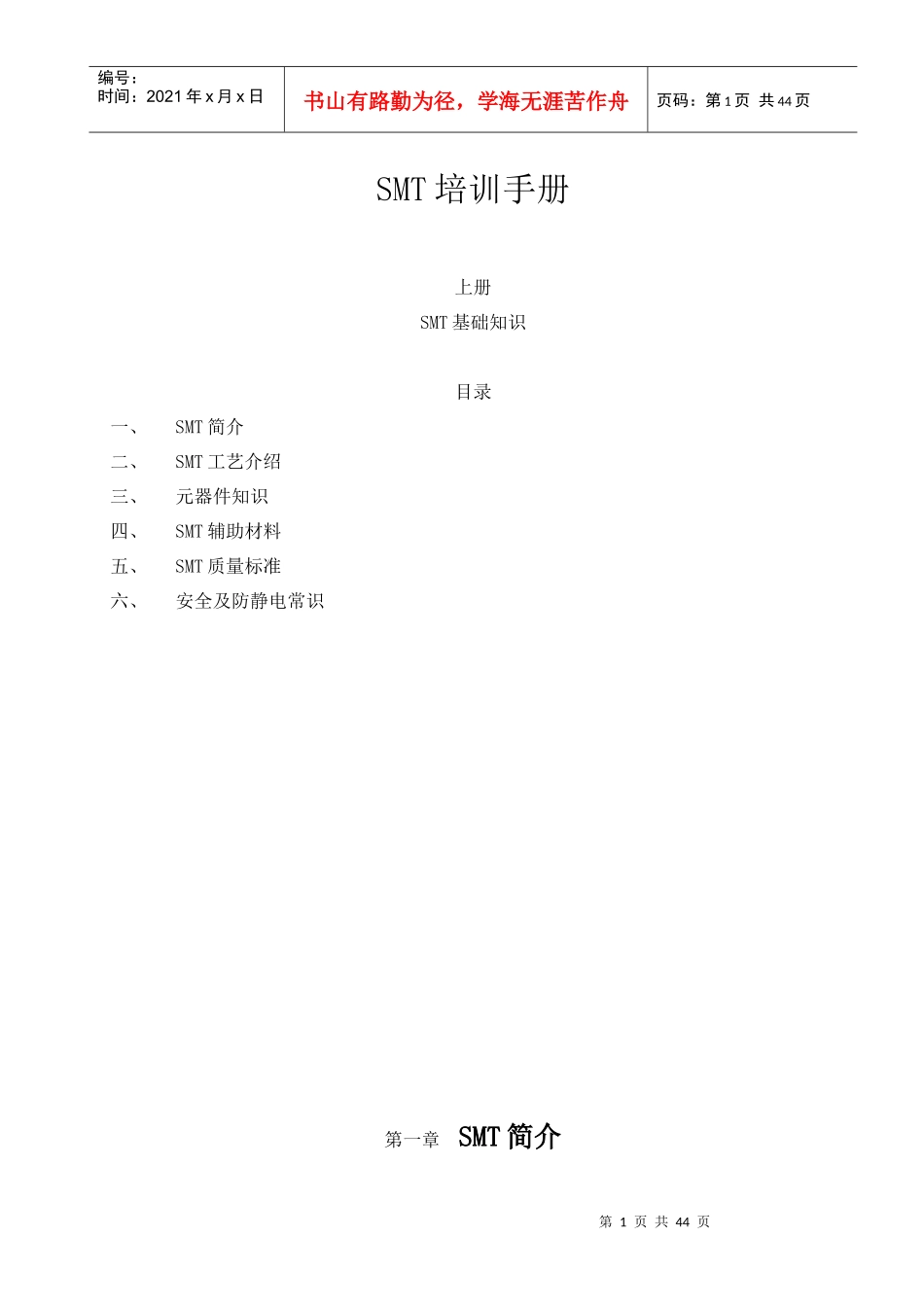

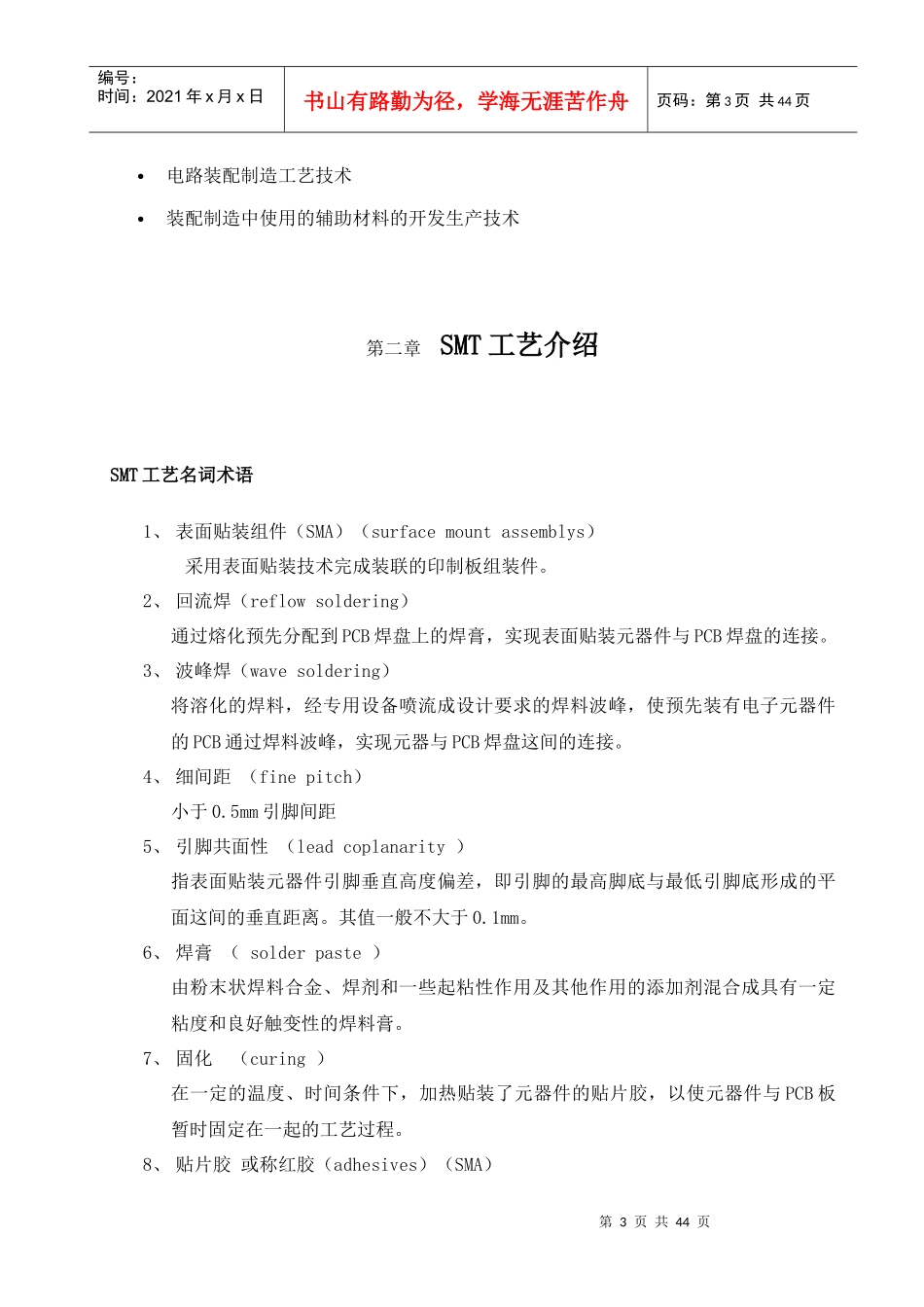

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页SMT是Surfacemounttechnology的简写，意为表面贴装技术。亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。2.可靠性高、抗振能力强。焊点缺陷率低。3.高频特性好。减少了电磁和射频干扰。4.易于实现自动化，提高生产效率。5.降低成本达30%~50%。节省材料、能源、设备、人力、时间等。1.电子产品的高性能及更高装联精度要求。2.电子科技革命势在必行，追逐国际潮流。SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。下面是SMT相关学科技术。电子元件、集成电路的设计制造技术电子产品的电路设计技术电路板的制造技术自动贴装设备的设计制造技术第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页电路装配制造工艺技术装配制造中使用的辅助材料的开发生产技术第二章SMT工艺介绍SMT工艺名词术语1、表面贴装组件（SMA）（surfacemountassemblys）采用表面贴装技术完成装联的印制板组装件。2、回流焊（reflowsoldering）通过熔化预先分配到PCB焊盘上的焊膏，实现表面贴装元器件与PCB焊盘的连接。3、波峰焊（wavesoldering）将溶化的焊料，经专用设备喷流成设计要求的焊料波峰，使预先装有电子元器件的PCB通过焊料波峰，实现元器与PCB焊盘这间的连接。4、细间距（finepitch）小于0.5mm引脚间距5、引脚共面性（leadcoplanarity）指表面贴装元器件引脚垂直高度偏差，即引脚的最高脚底与最低引脚底形成的平面这间的垂直距离。其值一般不大于0.1mm。6、焊膏（solderpaste）由粉末状焊料合金、焊剂和一些起粘性作用及其他作用的添加剂混合成具有一定粘度和良好触变性的焊料膏。7、固化（curing）在一定的温度、时间条件下，加热贴装了元器件的贴片胶，以使元器件与PCB板暂时固定在一起的工艺过程。8、贴片胶或称红胶（adhesives）（SMA）第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页固化前具有一定的初粘度有外形，固化后具有足够的粘接强度的胶体。9、点胶(dispensing)表面贴装时，往PCB上施加贴片胶的工艺过程。10、点胶机(dispenser)能完成点胶操作的设备。11、贴装（pickandplace）将表面贴装元器件从供料器中拾取并贴放到PCB规定位置上的操作。12、贴片机（placementequipment）完成表面贴片装元器件贴片装功能的专用工艺设备。13、高速贴片机(highplacementequipment)贴装速度大于2万点/小时的贴片机。14、多功能贴片机(multi-functionplacementequipment)用于贴装体形较大、引线间距较小的表面贴装器伯，要求较高贴装精度的贴片机15、热风回流焊(hotairreflowsoldering)以强制循环流动的热气流进行加热的回流焊。16、贴片检验(placementinspection)贴片时或完成后，对于有否漏贴、错位、贴错、元器件损坏等情况进行的质量检验。17、钢网印刷(metalstencilprinting)使用不锈钢漏板将焊锡膏印到PCB焊盘上的印刷工艺过程。18、印刷机(printer)在SMT中，用于钢网印刷的专用设备。19、炉后检验(inspectionaftersoldering)对贴片完成后经回流炉焊接或固化的PCBA的质量检验。20、炉前检验(inspectionbeforesolder...
