PVC无护套电线工艺作业指导书VIP免费

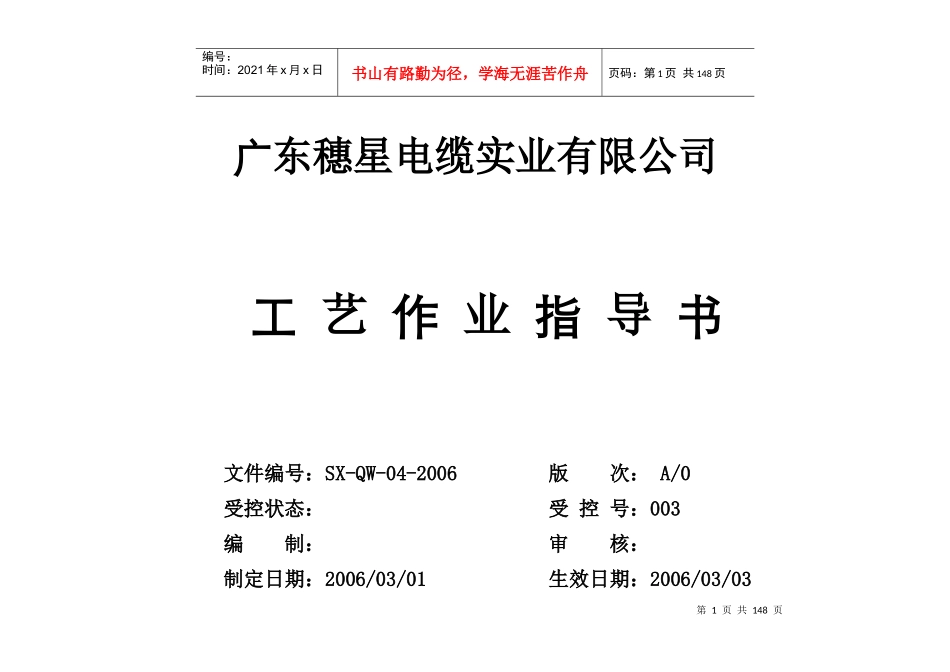

PVC无护套电线工艺作业指导书_第1页
1/148
PVC无护套电线工艺作业指导书_第2页
2/148
PVC无护套电线工艺作业指导书_第3页
3/148
第1页共148页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共148页广东穗星电缆实业有限公司工艺作业指导书文件编号:SX-QW-04-2006版次:A/0受控状态:受控号:003编制:审核:制定日期:2006/03/01生效日期:2006/03/03第2页共148页第1页共148页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共148页广东穗星电缆实业有限公司工艺作业指导书工序名称绞股工序工序号01文件编号SX-QW-04-2005版本A页次1/12操作规程及作业方法材料名称质量要求注意事项1、第3页共148页第2页共148页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共148页修订摘要广东穗星电缆实业有限公司无护套工艺作业指导书工序名称挤出工序工序号02文件编号SX-QW-04-2005版本A页次2/12操作规程及作业方法材料名称质量要求注意事项第4页共148页第3页共148页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共148页1、打开塑料挤出机电源,开启加热开关,使料桶摸头段温度(其中40型是4段温度,80型、70型是5段温度,90型是5段温度,150型是8段温度)如下:模头温度:130℃—170℃一段温度:160℃—190℃二段温度:160℃—195℃三段温度:160℃—195℃四段温度:160℃—195℃五段温度:160℃—190℃六段温度:160℃—190℃七段温度:150℃—180℃2、根据产品规格选择摸头,将导体穿入制线模头,调整偏心,直至达到要求,3、加入烘干的PVC料,达到温度后,开启主机,将螺杆里的塑料挤出,直到塑化达到标准。4、塑料挤出机停机时,要把料桶的残料完全挤出后停机。铜丝PVC塑胶料2控制出线速度,参附表二;1、铜丝数符合要求。1、清除料网上的残余料,并更换新的滤网2、及时加入PVC塑料粒,不能脱节。修订摘要注:10-120㎜²用80型机、70型机生产、0.5-6㎜²用40型号机生产、160-240㎜²用90型、150型机生产广东穗星电缆实业有限公司无护套工艺作业指导书第5页共148页第4页共148页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共148页工序名称牵引工序工序号03文件编号SX-QW-04-2005版本A页次3/12操作规程及作业方法材料名称质量要求注意事项1、开启电源,看牵引机转速是否正常;2、将电线绕在牵引机轮上;3、通过挤出机调整牵引机的转速。4、将调配好的油墨倒入油墨槽中;5、按生产的电线规格更新所需的印字轮;6、将生产的电线通过导线轮;7、调整油墨槽的高度,使印字轮的部分浸入油墨中,又擦不到油墨槽体;8、放松螺栓,放下压线轮。铜芯1、外径大小符合检验标准;线芯均匀。2、查看印出的标志是否清晰,并相对调整压紧螺栓,增加或减少压线轮的压力;3、一个完整标志末端与下一个标志的始端距离不超过200mm;4、所有标志印字清晰,耐擦。接通1、电源,查看机器运转是否正常;2、根据标准随时检查电线直径是否符合标准,如果不符合标准则随时改变牵引机转速。3、压线轮的压力要适宜,以压出字迹清晰即可。4、一般两小时加一次油墨。修订摘要第6页共148页第5页共148页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共148页广东穗星电缆实业有限公司无护套工艺作业指导书工序名称火花工序工序号04文件编号SX-QW-04-2005版本A页次4/12操作规程及作业方法材料名称质量要求注意事项1、打开火花机上盖;2、将电线电缆水平穿过检验区;3、火花机必须接地,并将其接地线埋在距离地面1m深入,火花机接地线处另外引一条地线与放线座相连接地;4、每次火花机检验,放线轮上的所有电线头必须剥10cm绝缘层,绕在放线轮上,以确保线芯接地良好;5、打开电源;6、开启高压,调节升压旋钮将电压调至规定的电压;7、牵引电线使之匀速通过检验区。电线电缆电源1、如火花机不放在挤塑机生产线上,如击穿,成卷机及电火花机自动停机;2、如火花机放在挤塑生产线上,如击穿,电火花机会自动计数。3、测试电压值:绝缘厚度电压值1.5--16mm²6000V25---75mm²10000V95---185mm²15000V240mm²20000V1、机内有高压,非专人勿动;2、火花机和线芯均接地良好。第7页共148页第6页共148页编号:时间:2021年x...
