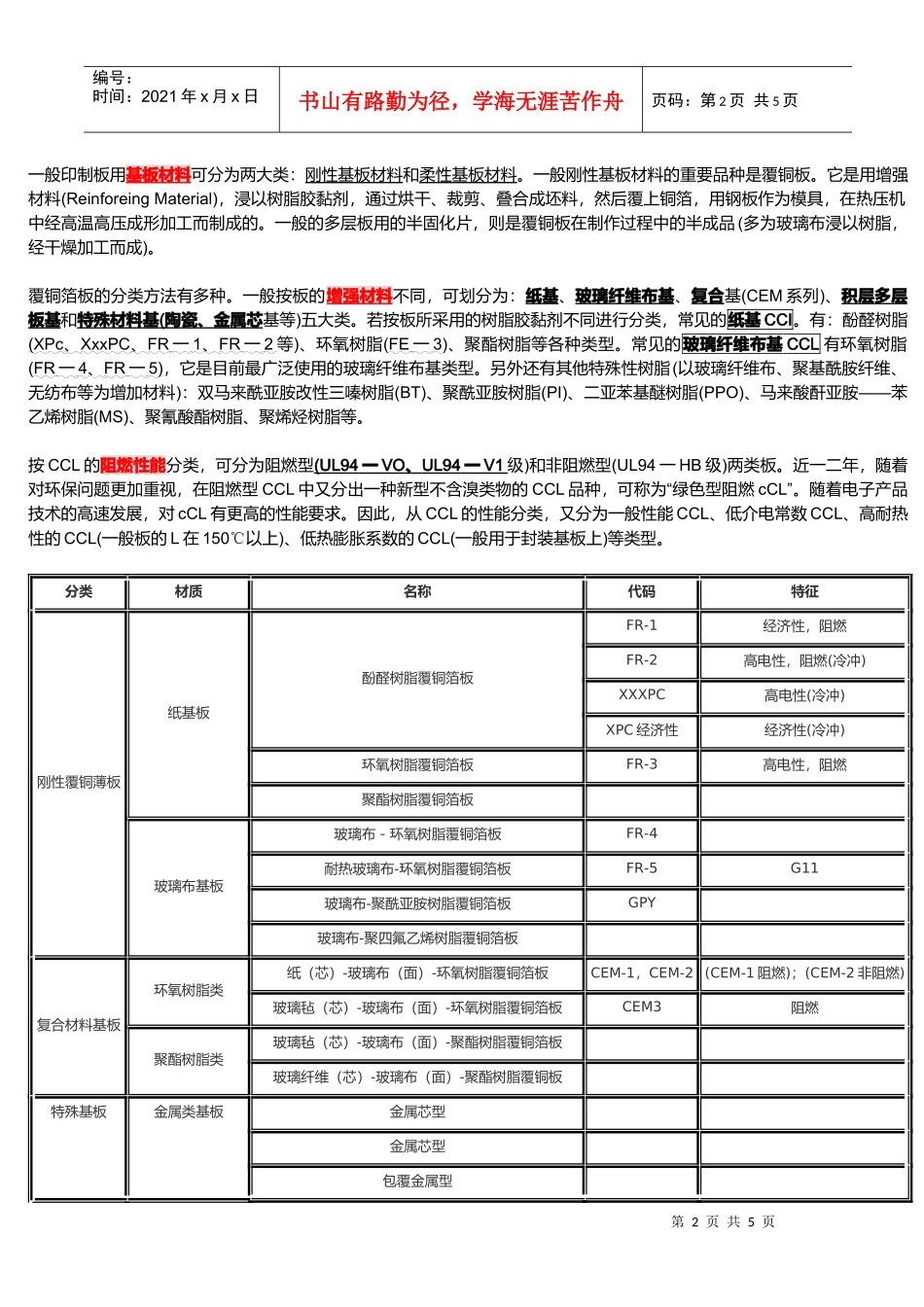

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页作者：奋力呼吸提交日期：2007-11-111:11:00我从网上下载一些关于pcb板材料的说明：FR-4：阻燃板型號，玻纤布基材含浸耐燃环氧树脂铜箔基板。94V0：防火等级。如果有安规的要求，任何材料（FR-1,FR-4,CEM-1)都需要94V0.做PCB的过程中，一般的94v0,指的是纸基板，如FR1这些，其实94V0是一种阻燃标准.fr4都是阻燃的环氧玻璃纤维。PCB基板材料,按照材料的性质来划分,基本上可以分为纸基印制板、环氧玻纤布印制板、复合基材印制板、特种基材印制板等多种基板材料纸板(1)纸基印制板这类印制板使用的基材以纤维纸作增强材料，浸上树脂溶液(酚醛树脂、环氧树脂等)干燥加工后，覆以涂胶的电解铜箔，经高温高压压制而成。按美国ASTM/NEMA(美国国家标准协会/美国电气制造商协会)标准规定的型号，主要品种有FR-1、FR-2、FR-3(以上为阻燃类XPC、XXXPC(以上为非阻燃类)。全球纸基印制板85%以上的市场在亚洲。最常用、生产量大的是FR-1和XPC印制板。纸基阻燃覆铜板玻纤(2)环氧玻纤布印制板这类印制板使用的基材是环氧或改性环氧树脂作黏合剂，玻纤布作为增强材料。这类印制板是当前全球产量最大，使用最多的一类印制板。在ASTM/NEMA标准中，环氧玻纤布板有四个型号：G10(不阻燃)，FR-4(阻燃)；G11(保留热强度，不阻燃)，FR-5(保留热强度，阻燃)。实际上，非阻燃产品在逐年减少，FR-4占绝大部分。FR-4CEM-1PCB板半玻纤(3)复合基材印制板这类印制板使用的基材的面料和芯料是由不同增强材料构成的。使用的覆铜板基材主要是CEM(compositeepoxymaterial)系列，其中以CEM-1和CEM-3最具代表性。CEM一1基材面料是玻纤布，芯料是纸，树脂是环氧，阻燃；CEM-3基材面料是玻纤布，芯料是玻纤纸，树脂是环氧，阻燃。复合基印制板的基本特性同FR-4相当，而成本较低，机械加工性能优于FR-4。特种板(4)特种基材印制板金属基材(铝基、铜基、铁基或因瓦钢)、陶瓷基材，根据其特性、用途可做成金属(陶瓷)基单、双、多层印制板或金属芯印制板。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页一般印制板用基板材料可分为两大类：刚性基板材料和柔性基板材料。一般刚性基板材料的重要品种是覆铜板。它是用增强材料(ReinforeingMaterial)，浸以树脂胶黏剂，通过烘干、裁剪、叠合成坯料，然后覆上铜箔，用钢板作为模具，在热压机中经高温高压成形加工而制成的。一般的多层板用的半固化片，则是覆铜板在制作过程中的半成品(多为玻璃布浸以树脂，经干燥加工而成)。覆铜箔板的分类方法有多种。一般按板的增强材料不同，可划分为：纸基、玻璃纤维布基、复合基(CEM系列)、积层多层板基和特殊材料基(陶瓷、金属芯基等)五大类。若按板所采用的树脂胶黏剂不同进行分类，常见的纸基CCI。有：酚醛树脂(XPc、XxxPC、FR一1、FR一2等)、环氧树脂(FE一3)、聚酯树脂等各种类型。常见的玻璃纤维布基CCL有环氧树脂(FR一4、FR一5)，它是目前最广泛使用的玻璃纤维布基类型。另外还有其他特殊性树脂(以玻璃纤维布、聚基酰胺纤维、无纺布等为增加材料)：双马来酰亚胺改性三嗪树脂(BT)、聚酰亚胺树脂(PI)、二亚苯基醚树脂(PPO)——、马来酸酐亚胺苯乙烯树脂(MS)、聚氰酸酯树脂、聚烯烃树脂等。按CCL的阻燃性能分类，可分为阻燃型(UL94一VO、UL94一V1级)和非阻燃型(UL94一HB级)两类板。近一二年，随着对环保问题更加重视，在阻燃型CCL中又分出一种新型不含溴类物的CCL“品种，可称为绿色型阻燃cCL”。随着电子产品技术的高速发展，对cCL有更高的性能要求。因此，从CCL的性能分类，又分为一般性能CCL、低介电常数CCL、高耐热性的CCL(一般板的L在150℃以上)、低热膨胀系数的CCL(一般用于封装基板上)等类型。分类材质名称代码特征刚性覆铜薄板纸基板酚醛树脂覆铜箔板FR-1经济性，阻燃FR-2高电性，阻燃(冷冲)XXXPC高电性(冷冲)XPC经济性经济性(冷冲)环氧树脂覆铜箔板FR-3高电性，阻燃聚酯树脂覆铜箔板玻璃布基板玻璃布－环氧树脂覆铜箔板FR-4耐热玻璃布-环氧树脂覆铜箔板FR-5G11玻璃布-聚酰亚胺树脂覆铜箔板GPY玻璃...
