化工机器与设备思考题及答案VIP免费

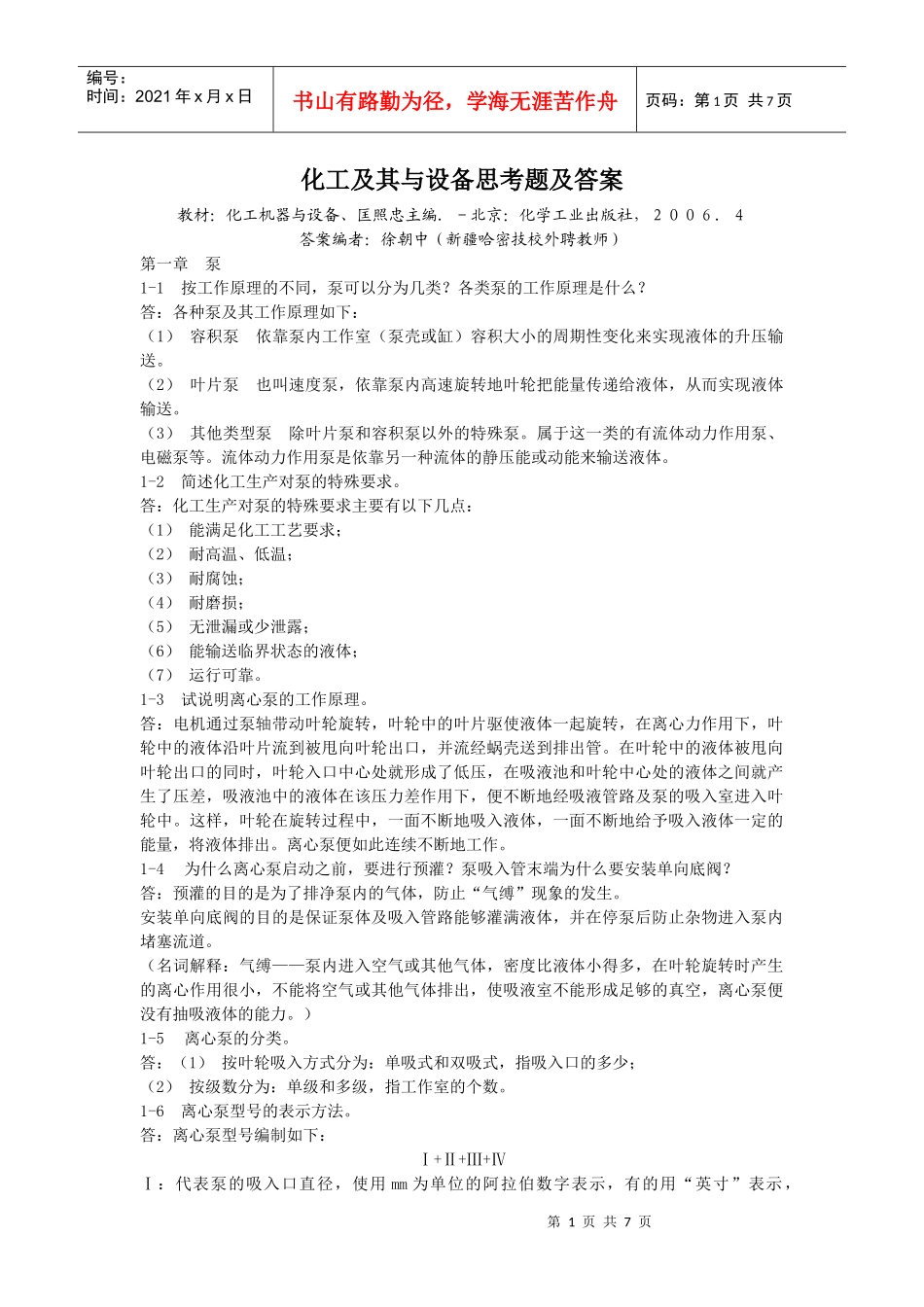

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页化工及其与设备思考题及答案教材：化工机器与设备、匡照忠主编．－北京：化学工业出版社，２００６．４答案编者：徐朝中（新疆哈密技校外聘教师）第一章泵1-1按工作原理的不同，泵可以分为几类？各类泵的工作原理是什么？答：各种泵及其工作原理如下：（1）容积泵依靠泵内工作室（泵壳或缸）容积大小的周期性变化来实现液体的升压输送。（2）叶片泵也叫速度泵，依靠泵内高速旋转地叶轮把能量传递给液体，从而实现液体输送。（3）其他类型泵除叶片泵和容积泵以外的特殊泵。属于这一类的有流体动力作用泵、电磁泵等。流体动力作用泵是依靠另一种流体的静压能或动能来输送液体。1-2简述化工生产对泵的特殊要求。答：化工生产对泵的特殊要求主要有以下几点：（1）能满足化工工艺要求；（2）耐高温、低温；（3）耐腐蚀；（4）耐磨损；（5）无泄漏或少泄露；（6）能输送临界状态的液体；（7）运行可靠。1-3试说明离心泵的工作原理。答：电机通过泵轴带动叶轮旋转，叶轮中的叶片驱使液体一起旋转，在离心力作用下，叶轮中的液体沿叶片流到被甩向叶轮出口，并流经蜗壳送到排出管。在叶轮中的液体被甩向叶轮出口的同时，叶轮入口中心处就形成了低压，在吸液池和叶轮中心处的液体之间就产生了压差，吸液池中的液体在该压力差作用下，便不断地经吸液管路及泵的吸入室进入叶轮中。这样，叶轮在旋转过程中，一面不断地吸入液体，一面不断地给予吸入液体一定的能量，将液体排出。离心泵便如此连续不断地工作。1-4为什么离心泵启动之前，要进行预灌？泵吸入管末端为什么要安装单向底阀？答：预灌的目的是为了排净泵内的气体，防止“气缚”现象的发生。安装单向底阀的目的是保证泵体及吸入管路能够灌满液体，并在停泵后防止杂物进入泵内堵塞流道。（名词解释：气缚——泵内进入空气或其他气体，密度比液体小得多，在叶轮旋转时产生的离心作用很小，不能将空气或其他气体排出，使吸液室不能形成足够的真空，离心泵便没有抽吸液体的能力。）1-5离心泵的分类。答：（1）按叶轮吸入方式分为：单吸式和双吸式，指吸入口的多少；（2）按级数分为：单级和多级，指工作室的个数。1-6离心泵型号的表示方法。答：离心泵型号编制如下：Ⅰ+Ⅱ+Ⅲ+ⅣⅠ：代表泵的吸入口直径，使用mm为单位的阿拉伯数字表示，有的用“英寸”表示，第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1in=25mm；Ⅱ：代表泵的基本结构、特征、用途及材料等，用汉语拼音字母的字首标注；Ⅲ：代表泵的扬程及级数，是用以mH2O为单位的阿拉伯数字表示；Ⅳ：代表泵的变形产品，用大写汉语拼音字母A、B、C三个字母表示。IS系列的泵的型号编制不同，方法如下：Ⅰ+Ⅱ+Ⅲ+Ⅳ+ⅤⅠ：代表泵的名称，用符号IS表示；Ⅱ：代表吸入口直径，以mm为单位，用阿拉伯数字表示；Ⅲ：代表泵的排出口直径，以mm为单位，用阿拉伯数字表示；Ⅳ：代表泵的叶轮名义直径，以mm为单位，用阿拉伯数字表示；Ⅴ：代表泵的变形产品，用A、B、C三个字母表示。1-7试说明以下各型号意义。（1）2B19；（2）100S90A；（3）50D8×6；（4）IS50-32-125A。答：2B19——吸入口直径为2in（50mm），扬程为19m的单级单吸悬臂式离心泵；100S90A——吸入口直径为100mm，扬程为90m，叶轮经第一次切割的单级双吸式离心泵；50D8×6——吸入口直径为50mm，单级扬程为8m，总扬程为48m的6级分段式离心泵；IS50-32-125A——吸入口直径50mm，排出口直径32mm，叶轮名义直径125mm,叶轮经第一次切割的单级单吸悬臂式离心泵。1-8屏蔽泵的结构特点？答：屏蔽泵的结构特点是泵的叶轮与电动机的转子在同一根轴上，装在同一个密封的壳体内，没有联轴器和轴封装置，从根本上消除了液体的外漏。为了防止输送液体与电气部分接触，电机的定子和转子分别用金属薄壁圆筒（屏蔽套）与液体隔离。1-9离心泵主要由那些零件组成？答：主要由叶轮、泵轴、轴套、轴承、轴封、密封环、蜗壳或导轮、轴向力平衡装置等组成。1-10离心泵叶轮的形式有几种？各适用于什么介质？答：按结构形式...
