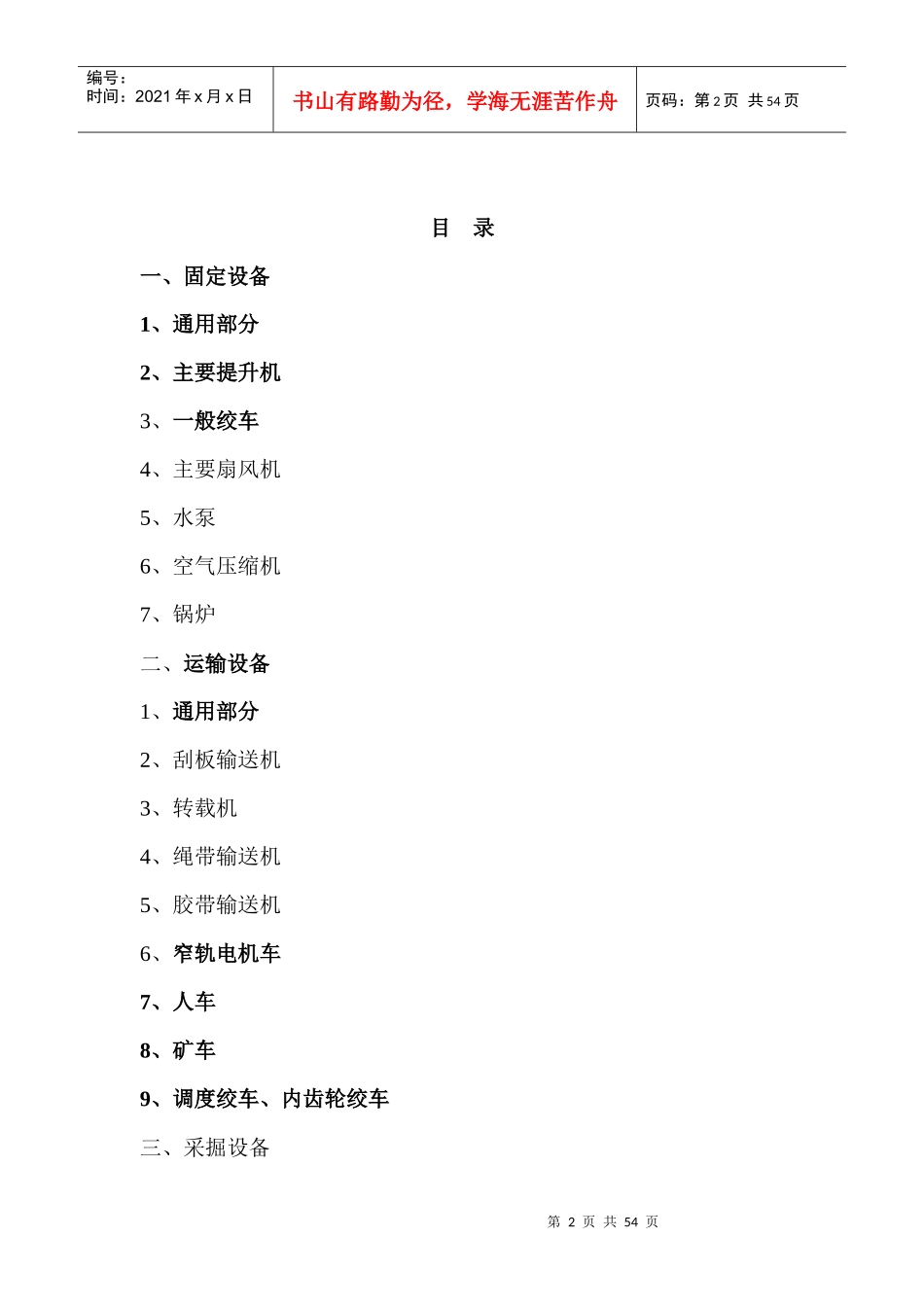

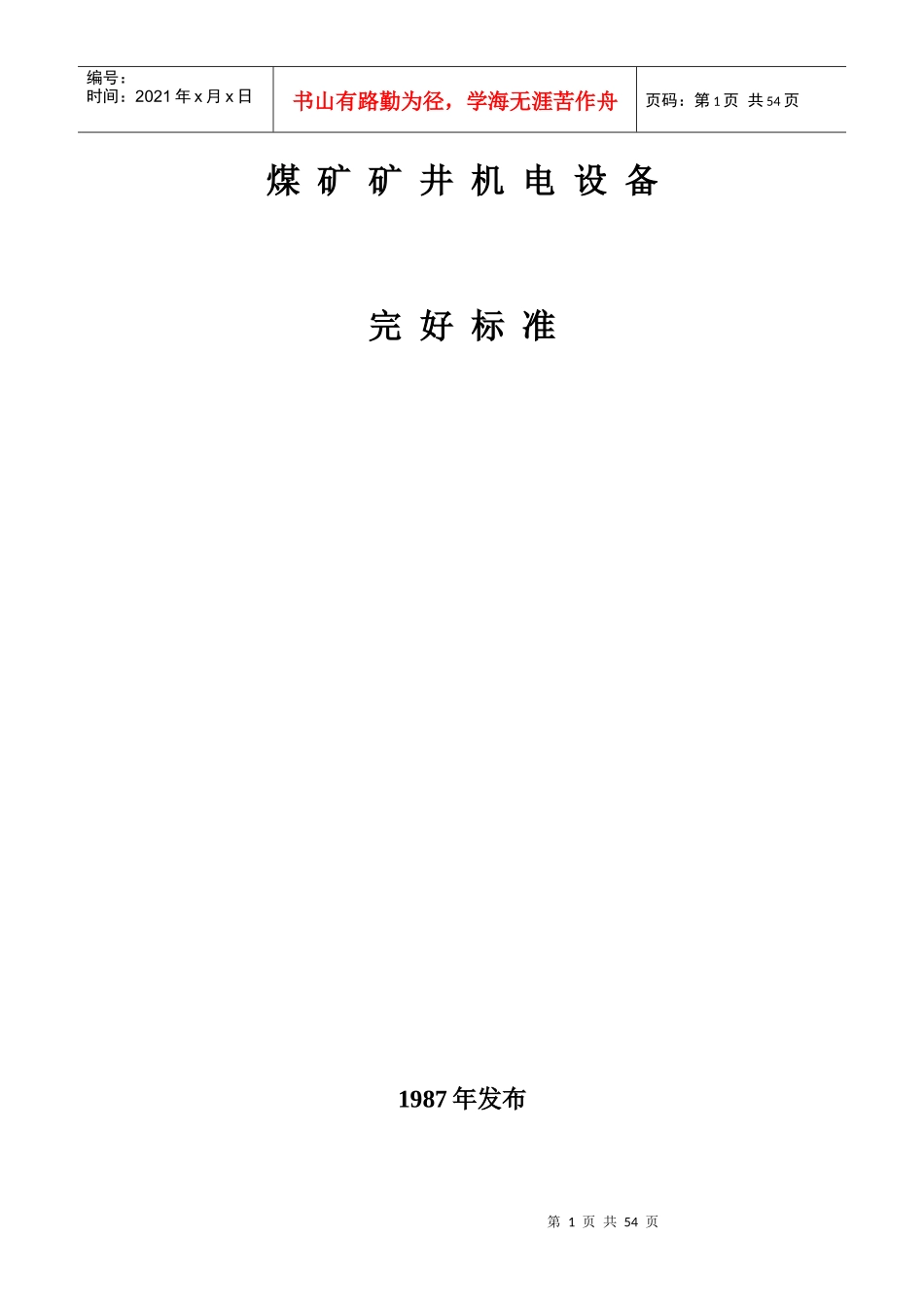

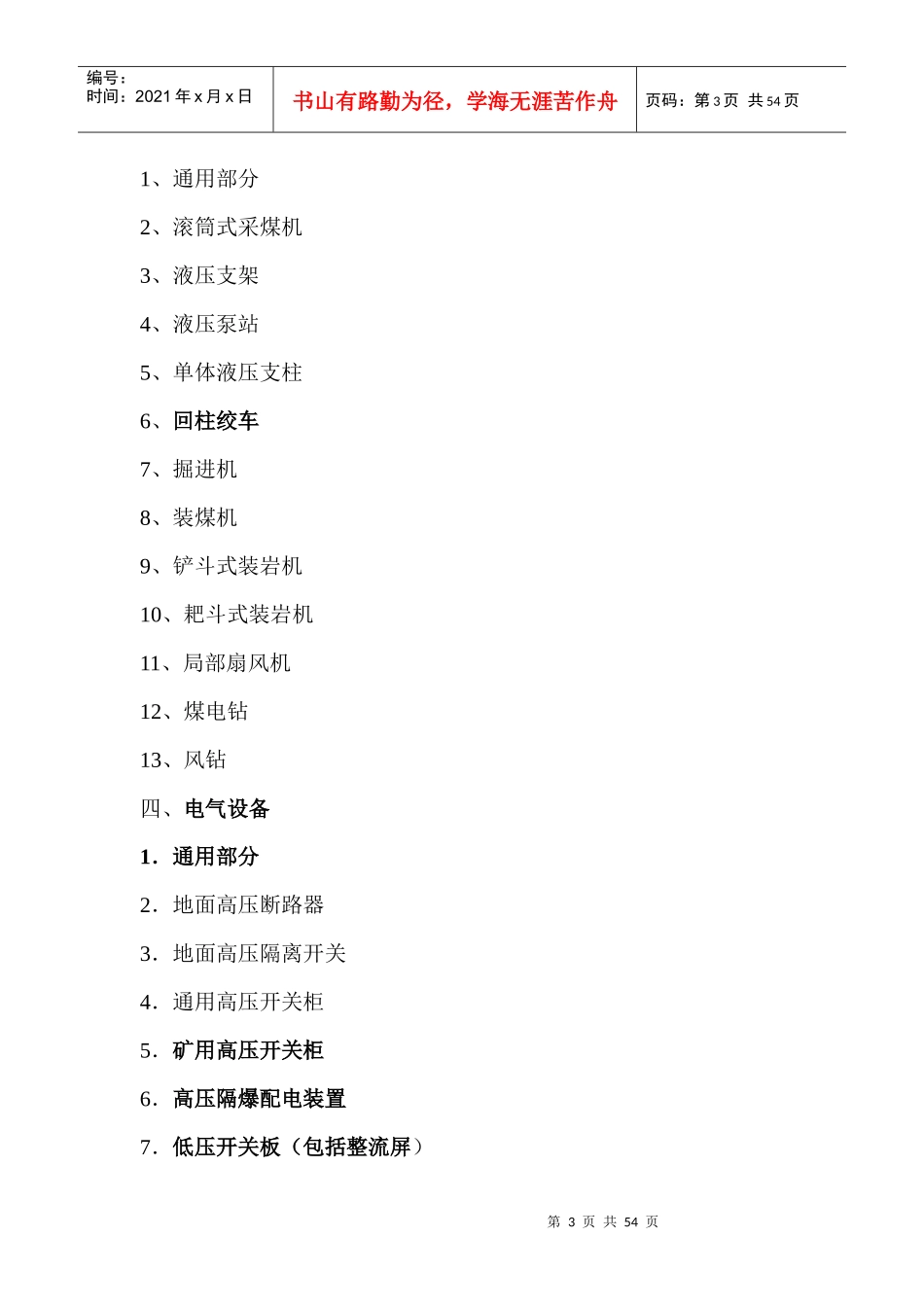

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页煤矿矿井机电设备完好标准1987年发布第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页目录一、固定设备1、通用部分2、主要提升机3、一般绞车4、主要扇风机5、水泵6、空气压缩机7、锅炉二、运输设备1、通用部分2、刮板输送机3、转载机4、绳带输送机5、胶带输送机6、窄轨电机车7、人车8、矿车9、调度绞车、内齿轮绞车三、采掘设备第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页1、通用部分2、滚筒式采煤机3、液压支架4、液压泵站5、单体液压支柱6、回柱绞车7、掘进机8、装煤机9、铲斗式装岩机10、耙斗式装岩机11、局部扇风机12、煤电钻13、风钻四、电气设备1．通用部分2．地面高压断路器3．地面高压隔离开关4．通用高压开关柜5．矿用高压开关柜6．高压隔爆配电装置7．低压开关板（包括整流屏）第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页8．低压隔爆开关9．50KVA及以上户外变压器10．矿用变压器11．矿用照明干式变压器12．移动变电站13．电动机14．控制设备15．隔爆充电机16．隔爆型煤电钻综合保护装置17．矿用通讯、信号装置18．矿灯19．充电架20．小型电气21．电缆第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页固定设备1、通用部分1.1.紧固件1.1.1螺纹连接件和锁紧件必须齐全，牢固可靠。螺栓头部和螺母不得有铲伤或棱角严重变形。螺纹无乱扣或秃扣。1.1.2螺栓拧入螺纹孔的长度不应小于螺栓的直径（铸铁、铜、铝合金件等不小于螺栓直径的1.5倍）。1.1.3螺母扭紧后螺栓螺纹应露出螺母1~3个螺距，不得用增加垫圈的办法调整螺纹露出长度。1.1.4稳钉和稳钉孔应吻合，不松旷。1.1.5铆钉必须紧固，不得有明显歪斜现象。1.1.6键不得松旷，打入时不得加垫，露出键槽的长度应小于键全长的20%，大于键全长5%（钩头键不包括钩头的部分）。1.2联轴器1、端面的间隙及同轴度应符合表1.1.1的规定：类型外形尺寸端面间隙两轴同轴度径向位移倾斜%弹性圈柱销式设备最大轴向窜量加2~4≤0.5<1.2齿轮式≤250>250~500>500~9004~77~1212~18≤0.20≤0.25≤0.30<1.2蛇形弹簧式≤200>200~400设备最大轴向窜量加2~4≤0.10≤0.20<1.2第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页>400~700>700~1350≤0.30≤0.502、弹性圈柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过3mm。柱销螺母应有防松装置。3、齿轮式联轴器齿厚的磨损量不应超过原齿厚的20%。键和螺栓不松动。4、蛇型弹簧式联轴器的弹簧不应有损伤，厚度磨损不应超过原厚的10%。1.3轴和轴承轴1轴不得有表面裂纹，无严重腐蚀和损伤，内部裂纹按探伤纪录检查无扩展。2轴的水平度和多段轴的平行度均不得超过0.2‰，如轴的饶度较大达不到此要求时，齿轮咬合及轴承温度正常，也算合格。滑动轴承1．轴瓦合金层与轴瓦应黏合牢固，无脱离现象。合金层无裂纹、无剥落、如有轻微裂纹或剥落，但面积不超过1.5cm2，且轴承温度正常，也算合格。2．轴颈与轴瓦的顶间隙不应超过表1.1.2的规定轴颈与轴瓦的顶间隙mm轴颈直径最大磨损间隙50~80>80~120>120~1800.300.350.40第7页共54页第6页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共54页>180~250>250~315>315~400>400~5000.500.550.650.753．轴颈与下轴瓦中部应有900~1200的接触弧面，沿轴向接触范围不应小于轴瓦长度的80%。4．润滑油质合格，油量适当。油圈或油链转动灵活。压力润滑系统油路畅通，不漏油。滚动轴承1轴承转动灵活，平稳，无已响。2润滑脂合格，油量适当，占油腔的1/2~~2/3，不漏油。3轴承温度应符合表1.1.3的规定。轴承温度℃轴承类型允许最高温度滑动轴承合金瓦<65铜瓦<75滚动轴承<754轴在轴承上（包括减速器）的振幅不超过表1.1.4的规定：轴在轴承上的振幅转速（r/min）<1000<750<600<500允许振幅（mm）0.130.16...
