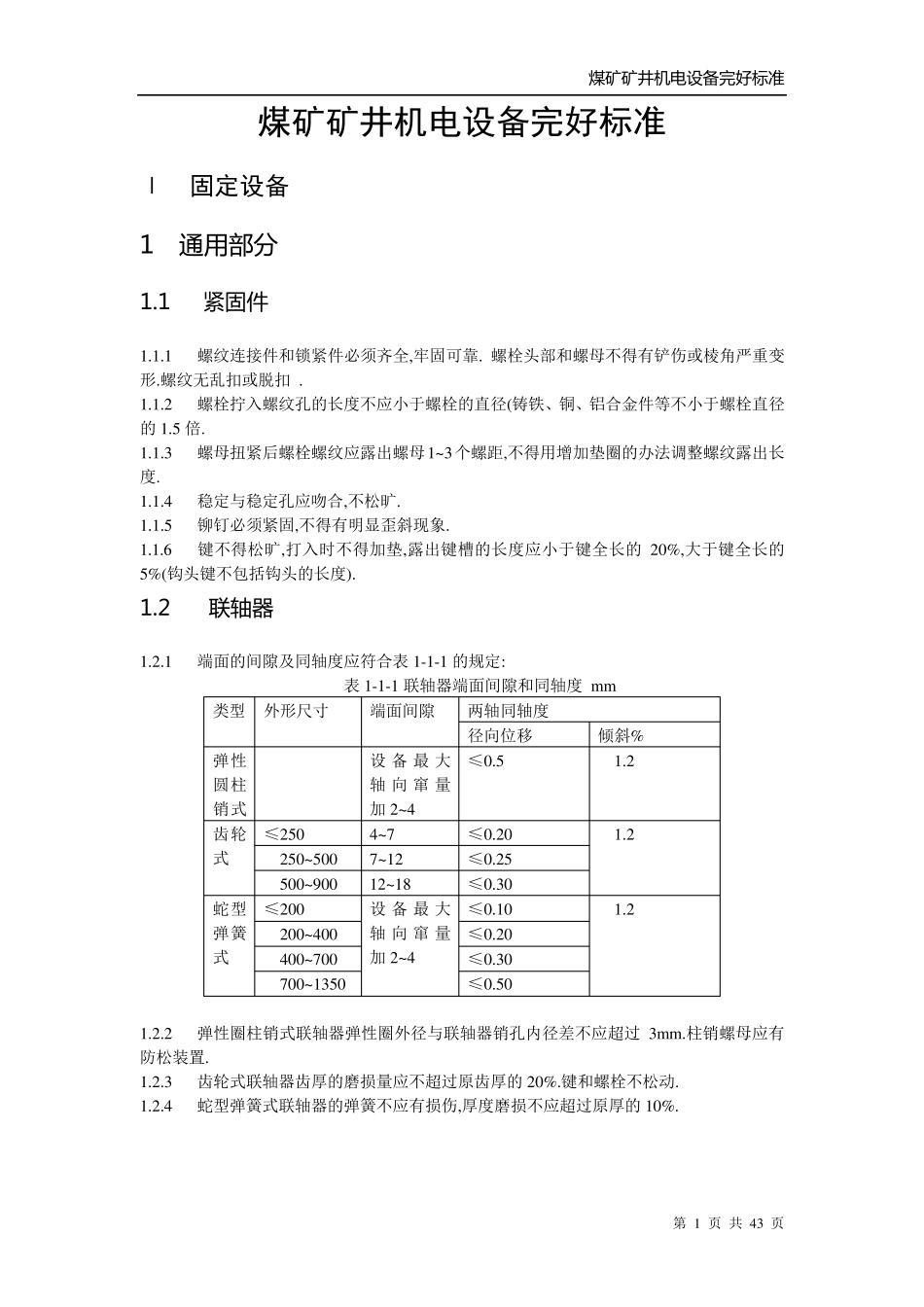

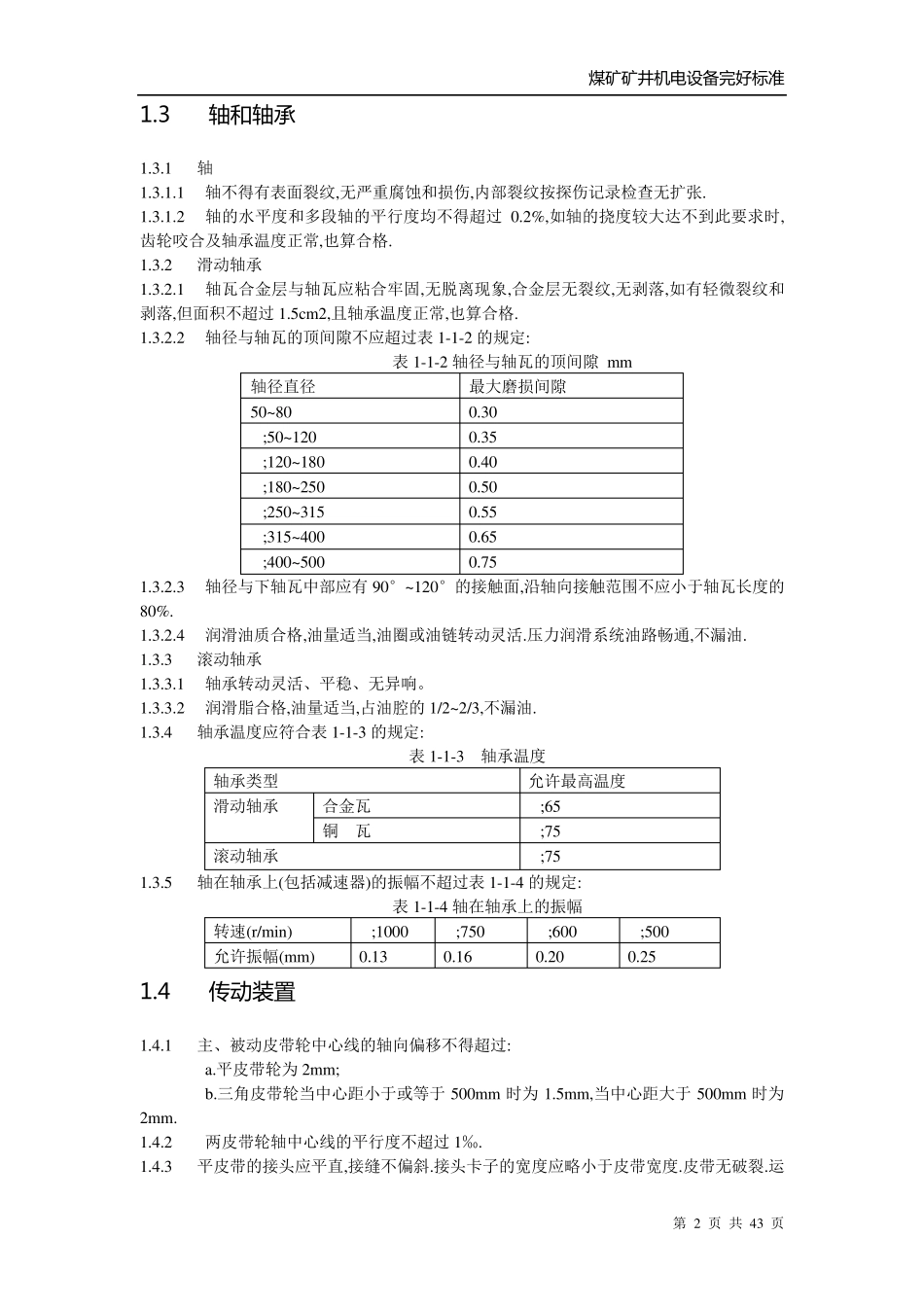

煤 矿 矿 井机电设备完好标准 第 1 页 共 43 页 煤矿矿井机电设备完好标准 Ⅰ 固定设备 1 通用部分 1.1 紧固件 1.1.1 螺纹连接件和锁紧件必须齐全,牢固可靠. 螺栓头部和螺母不得有铲伤或棱角严重变形.螺纹无乱扣或脱扣 . 1.1.2 螺栓拧入螺纹孔的长度不应小于螺栓的直径(铸铁、铜、铝合金件等不小于螺栓直径的 1.5 倍. 1.1.3 螺母扭紧后螺栓螺纹应露出螺母1~3个螺距,不得用增加垫圈的办法调整螺纹露出长度. 1.1.4 稳定与稳定孔应吻合,不松旷. 1.1.5 铆钉必须紧固,不得有明显歪斜现象. 1.1.6 键不得松旷,打入时不得加垫,露出键槽的长度应小于键全长的 20%,大于键全长的5%(钩头键不包括钩头的长度). 1.2 联轴器 1.2.1 端面的间隙及同轴度应符合表 1-1-1 的规定: 表 1-1-1 联轴器端面间隙和同轴度 mm 类型 外形尺寸 端面间隙 两轴同轴度 径向位移 倾斜% 弹性圆柱销式 设 备 最 大轴 向 窜 量加 2~4 ≤0.5 <1.2 齿轮式 ≤250 4~7 ≤0.20 <1.2 >250~500 7~12 ≤0.25 >500~900 12~18 ≤0.30 蛇型弹簧式 ≤200 设 备 最 大轴 向 窜 量加 2~4 ≤0.10 <1.2 >200~400 ≤0.20 >400~700 ≤0.30 >700~1350 ≤0.50 1.2.2 弹性圈柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过 3mm.柱销螺母应有防松装置. 1.2.3 齿轮式联轴器齿厚的磨损量应不超过原齿厚的 20%.键和螺栓不松动. 1.2.4 蛇型弹簧式联轴器的弹簧不应有损伤,厚度磨损不应超过原厚的 10%. 煤 矿 矿 井机电设备完好标准 第 2 页 共 43 页 1.3 轴和轴承 1.3.1 轴 1.3.1.1 轴不得有表面裂纹,无严重腐蚀和损伤,内部裂纹按探伤记录检查无扩张. 1.3.1.2 轴的水平度和多段轴的平行度均不得超过0.2%,如轴的挠度较大达不到此要求时,齿轮咬合及轴承温度正常,也算合格. 1.3.2 滑动轴承 1.3.2.1 轴瓦合金层与轴瓦应粘合牢固,无脱离现象,合金层无裂纹,无剥落,如有轻微裂纹和剥落,但面积不超过1.5cm2,且轴承温度正常,也算合格. 1.3.2.2 轴径与轴瓦的顶间隙不应超过表1-1-2 的规定: 表1-1-2 轴径与轴瓦的顶间隙 mm 轴径直径 最大磨损间隙 50~ 80 0.30 >50~ 120 0.35 >120~ 180 0.40 >180~ 250 0.50 >250~ 315 0.55 >315~ 400 0.65 >400~ 500 0.75 1.3.2.3 轴径与下轴瓦中部应有90°~ 120°的接触面,沿轴向接触范围不应小于轴瓦长度的80%. 1.3.2.4 润滑...
