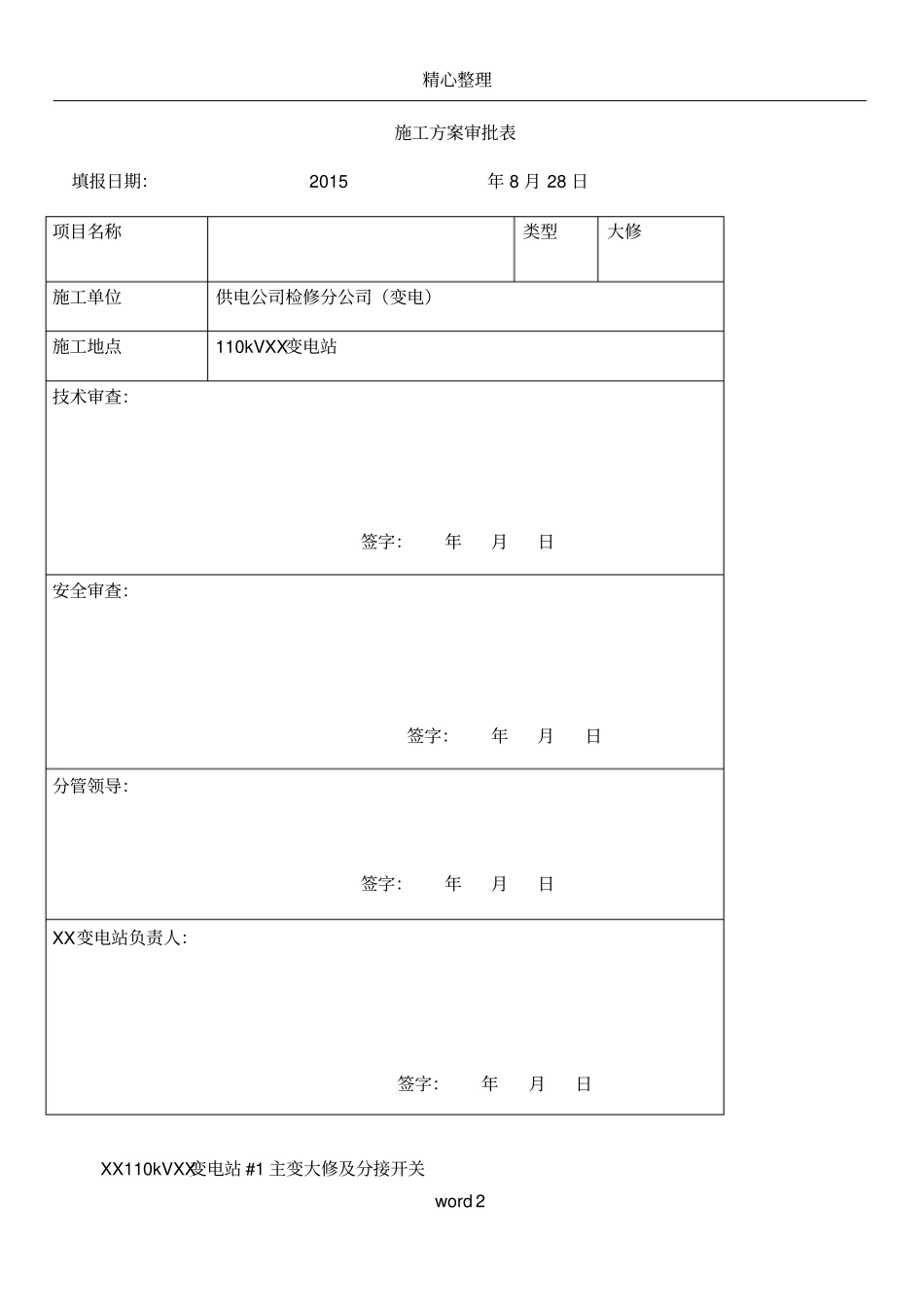

精心整理word1国网XX供电公司XX110kVXX变电站#1主变大修及分接开关玻璃缸体更换施工方案XXXXX公司二0一五年八月(110kVXX变电站#1主变大修及分接开关玻璃缸体更换)精心整理word2施工方案审批表填报日期：2015年8月28日项目名称类型大修施工单位供电公司检修分公司（变电）施工地点110kVXX变电站技术审查：签字：年月日安全审查：签字：年月日分管领导：签字：年月日XX变电站负责人：签字：年月日XX110kVXX变电站#1主变大修及分接开关精心整理word3玻璃缸体更换施工方案一、工程概况本次工程主要完成XX110kVXX变电站#1主变大修及分接开关大修工作。（该主变为保定天威变压器有限公司2013年01月01日生产的SSZ11-50000/110型变压器，分接开关为贵州长征电力有限公司2012年生产的MAE10193型分接开关）。本工程预计2015年9月15日号开始，9月22日结束，总工期共计8天。此次大修涵盖的所有工作均由XXXXXXXXXX检修分公司（变电）各班组及7名厂家人员（主变厂家4名、分接开关厂家3）配合完成。主要工作内容概括如下：1、拆除110kV#1主变高压套管上的所有出线。2、拆除110kV#1主变上所有附件（瓦斯继电器、二次接线等）。3、主变本体、冷却器、有载分接开关放油。4、拆除套管与绕组引线连接，及三相套管拆卸。5、110kV#1主变油路、油枕、冷却器拆除。6、铁芯、夹件接地连接拆除、铁芯、夹件套管拆除。7、分接开关及分接开关相关部件拆除检查，8、起吊110kV#1主变钟罩。分接开关玻璃缸体（油室）更换。9、变压器箱体检修；内部绕组、铁芯检查。10、仪表校验。11、#1变压器按相反顺序复装。12、复装完成后，对110kV#1主变进行真空注油。13、分接开关复装。分接开关室注油14、完成110kV#1主变二次保护核对效验及高压、电气试验(含分接开关)。15、验收合格后，按调度下达调令恢复110kV#1主变运行。二、组织措施1、工程负责人总负责人：XX职责：精心整理word4负责本次工作的全面组织，对本次工作安全、质量和进度负责。负责每日班前、班后会。负责对工程实行全过程的管控、协调。负责施工的组织协调，工作进度、质量的控制，对整个工程进行全方位监管，在编写施工前期做好现场勘察，并填写勘察记录。2、工程技术负责人技术负责人：XXX职责：负责本次工作施工方案、施工技术措施的督导、审查，及被工作中的技术辅导。3、施工小组负责人1)一次工作负责人：XX职责：负责本次现场安全措施的明确与核实，交代作业过程中注意事项和施工过程的全程监督，及本次工作开展流程顺序、质量标准的监督、审核与执行落实。2)二次工作负责人：XXXX职责：负责二次工作的安全、流程监管3)起吊工作负责人：XXXX职责：负责本次工作中起重设备入场及起重安全措施检查及完善；起重过程的全程监护。4)高压试验专业负责人：XXXX职责：负责开关预防性试验，避雷器绝缘电阻、泄漏电流试验、在线监测仪器使用前动作计数器动作校验的相关工作的全程监护。5)油务负责人：XXX职责：负责110kV#1主变的放油及注油工作，及现场散漏出的油污处理。6)油化小组负责人：XXX职责：精心整理word5负责110kV#1主变的油化试验部分4、现场安全监督人员总安全监督：XXX职责：负责本次工作的全面安全管理及监督、审核施工三措之安措部分，并对工作中的按错落实实施检查和督导，对所有工作成员的安全负责。5、质量验收负责人质量验收负责人：XXX（XX运维站站长）职责：负责本次工作结束后的验收工作。6、参加施工人员1）一次施工人员：贺茂辉周靖杨卓罗路、保定天威变压器有限公司四名人员、贵州长征电力有限公司（分接开关）三名人员职责：在本组负责人的监护下，完成110kV#1主变一次相关任务，如高压套管、油管、冷却等拆除、复装工作。2）二次施工人员：XXXXXXXXXXX职责：在本组负责人的监护下，完成110kV#1主变瓦斯继电器及相关仪器仪表效验工作；110kV#1主变二次部分的相关工作。3)起吊小组人员：XX（司机）职责：在起吊专责负责人的监护下，完成110kV#1主变套管、油枕、分接开关、冷却器等的起吊（拆除、复装起吊）工作。精心整理word64)高压试验人员：XXXXXXXXXXXXX职责：在高压试验工作负责人的监护下，完成110kV#1主变相关高压试验。5)油...
