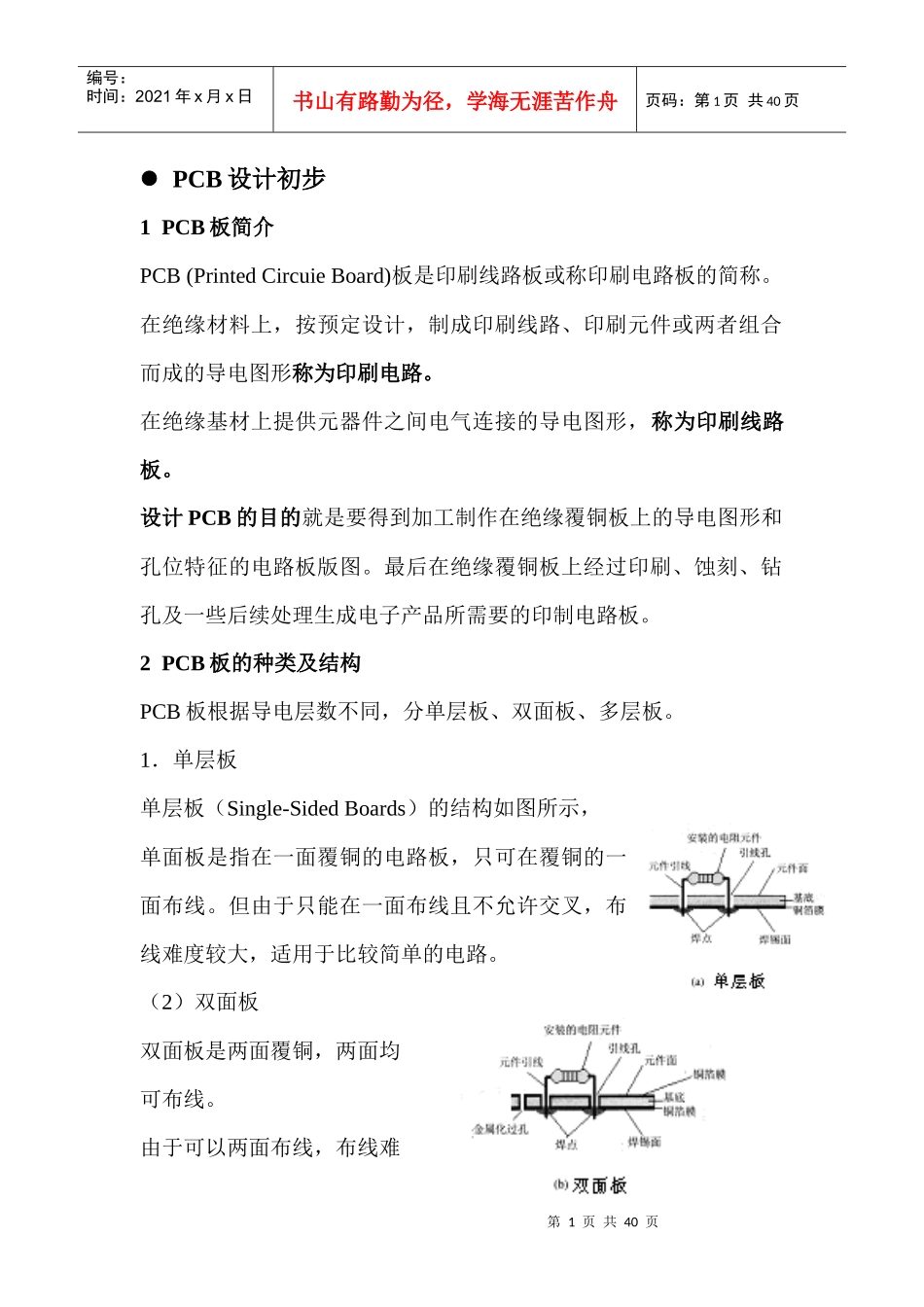

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页PCB设计初步1PCB板简介PCB(PrintedCircuieBoard)板是印刷线路板或称印刷电路板的简称。在绝缘材料上，按预定设计，制成印刷线路、印刷元件或两者组合而成的导电图形称为印刷电路。在绝缘基材上提供元器件之间电气连接的导电图形，称为印刷线路板。设计PCB的目的就是要得到加工制作在绝缘覆铜板上的导电图形和孔位特征的电路板版图。最后在绝缘覆铜板上经过印刷、蚀刻、钻孔及一些后续处理生成电子产品所需要的印制电路板。2PCB板的种类及结构PCB板根据导电层数不同，分单层板、双面板、多层板。1．单层板单层板（Single-SidedBoards）的结构如图所示，单面板是指在一面覆铜的电路板，只可在覆铜的一面布线。但由于只能在一面布线且不允许交叉，布线难度较大，适用于比较简单的电路。（2）双面板双面板是两面覆铜，两面均可布线。由于可以两面布线，布线难第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页度降低，因此是最常用的结构。基板的上、下两面都覆有铜箔。双面板包含顶层（TopLayer）和底层（BottomLayer）两个信号层。两面都有敷铜，中间为绝缘层。3．多层板多层板一般指3层以上的电路板。多层板不仅两面覆铜，在电路板内部也包含铜箔，各铜箔之间通过绝缘材料隔离。但制作成本较高，多用于电路布线密集的情况。结构如图多层印制板除了顶层和底层之外，还包括中间层，中间层可以是信号层，也可以是电源层和接地层。3PCB板材料PCB板的制作材料主要是绝缘材料、金属铜、银、焊锡等。第3页共40页第2页共40页1212编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页PCB板就是绝缘的板子，把电路做成铜膜走线，放在其上，在板子的顶层和底层都可以放置元件，用焊锡把元件焊接在PCB板上。4元件封装元件封装是指实际元件焊接到电路板时所指示的外观和焊点位置。也就是说实际的电子元器件焊接到电路板时所指示的轮廓和焊点的位置，它保证了元器件引脚与电路板上的焊盘一致。它仅仅是空间的概念，因而不同的元件可以共用一个元件封装；另一方面，同种元件可以有不同的封装。1．元件封装分类1）针脚式元件封装针脚式元件封装也称双列直插式元件封装，是针对针脚类元件的，如图2）表面粘贴式元件封装表面粘贴式元件封装，如图2．元件封装编号元件封装的编号一般为：元件类型+焊盘距离（焊盘数）+元件外形尺寸。如AXIAL-0.3表示元件封装为轴状，两引脚间的距离300mil3.常用元器件封装电容类封装第4页共40页第3页共40页12332112编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页（有、无极性）电阻类封装二极管类封装晶体管类封装集成电路封装5铜膜导线铜膜导线也称铜膜走线，简称导线，用于各导电对象之间的连接，由铜箔构成，具有导电特性。。12第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页与导线有关的另外一种线，常称之为预拉线或飞线。预拉线是在引入网络表之后，系统根据规则自动生成，用来指引布线的一种连线。第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页预拉线与导线有本质区别：预拉线只是在形式上表示出各个焊盘间的连接关系，没有电气连接意义。导线则是根据预拉线指示的焊盘间连接关系布置的，具有电气连接意义6焊盘和过孔焊盘用于放置焊锡、连接导线和元器件引脚，由铜箔构成，具有导电特性。焊盘的形状有圆、方、八角等。焊盘的主要参数是焊盘尺寸和孔径尺寸。第8页共40页第7页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共40页过孔又称为导孔，用于连接印制电路板不同板层的铜膜导线，由铜箔构成，具有导电特性。当铜膜导线走不通时，就需要打个过孔，通过过孔连接到另一个布线层。过孔有从顶层贯通到底层的通过孔、从顶层通...
