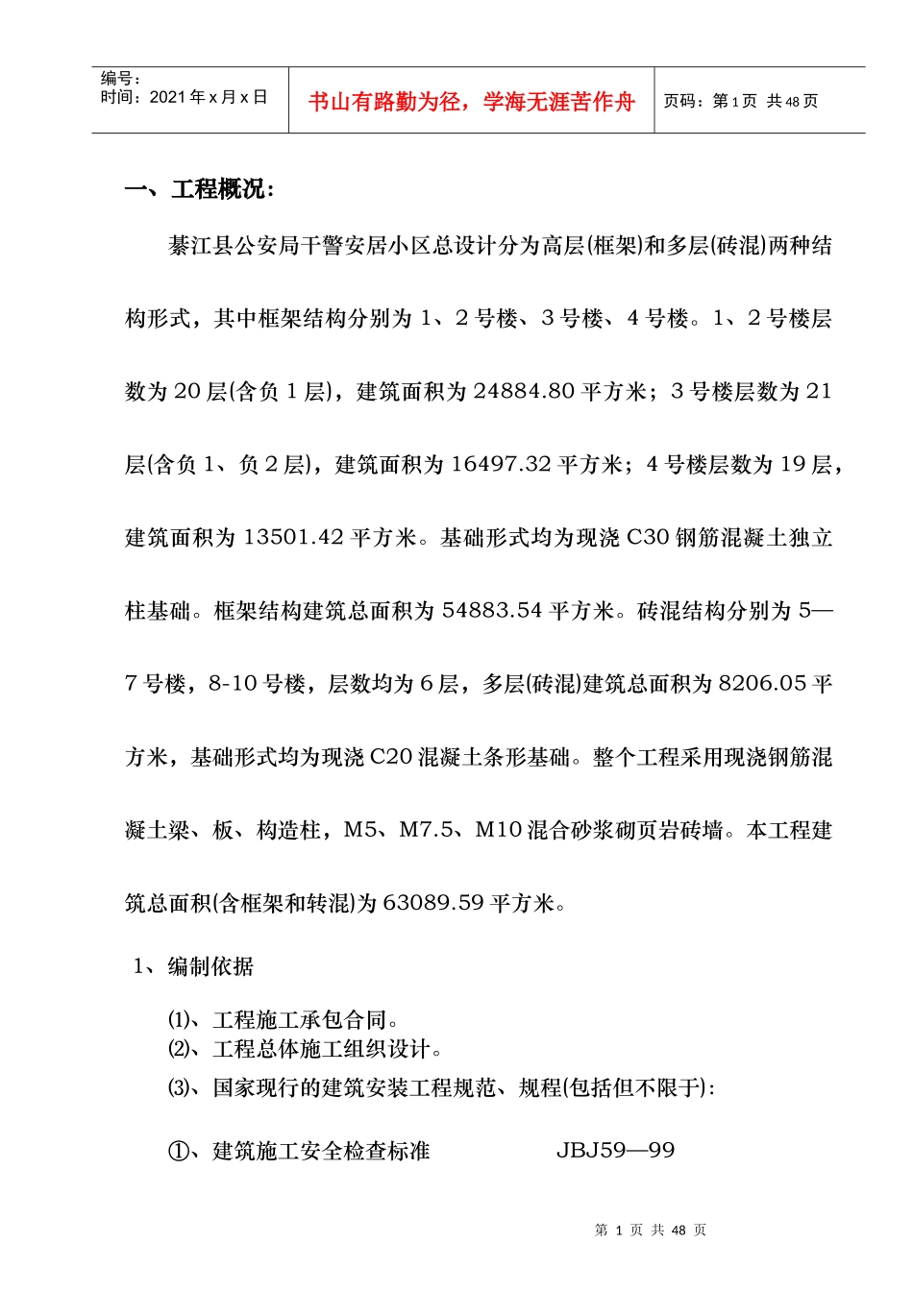

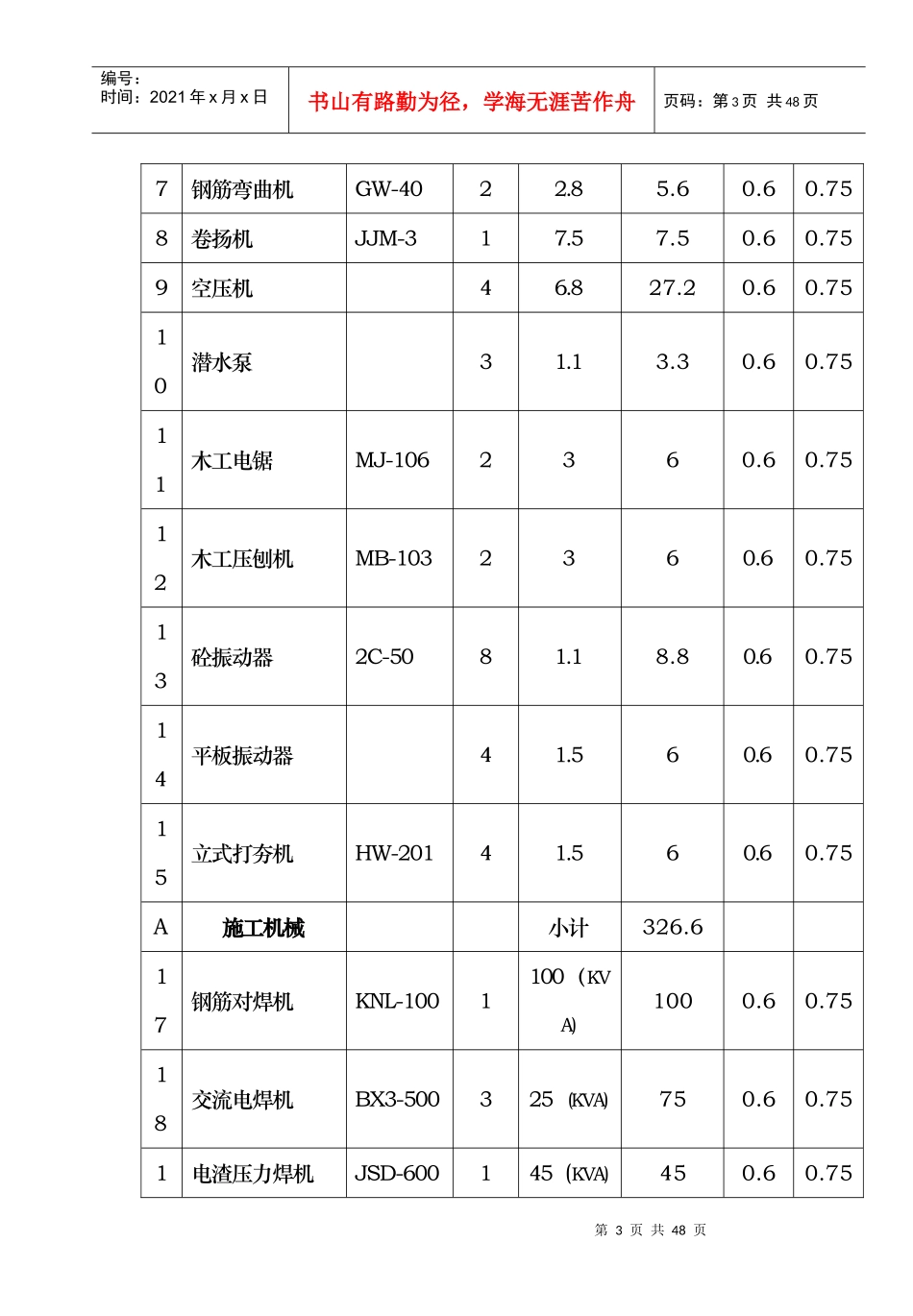

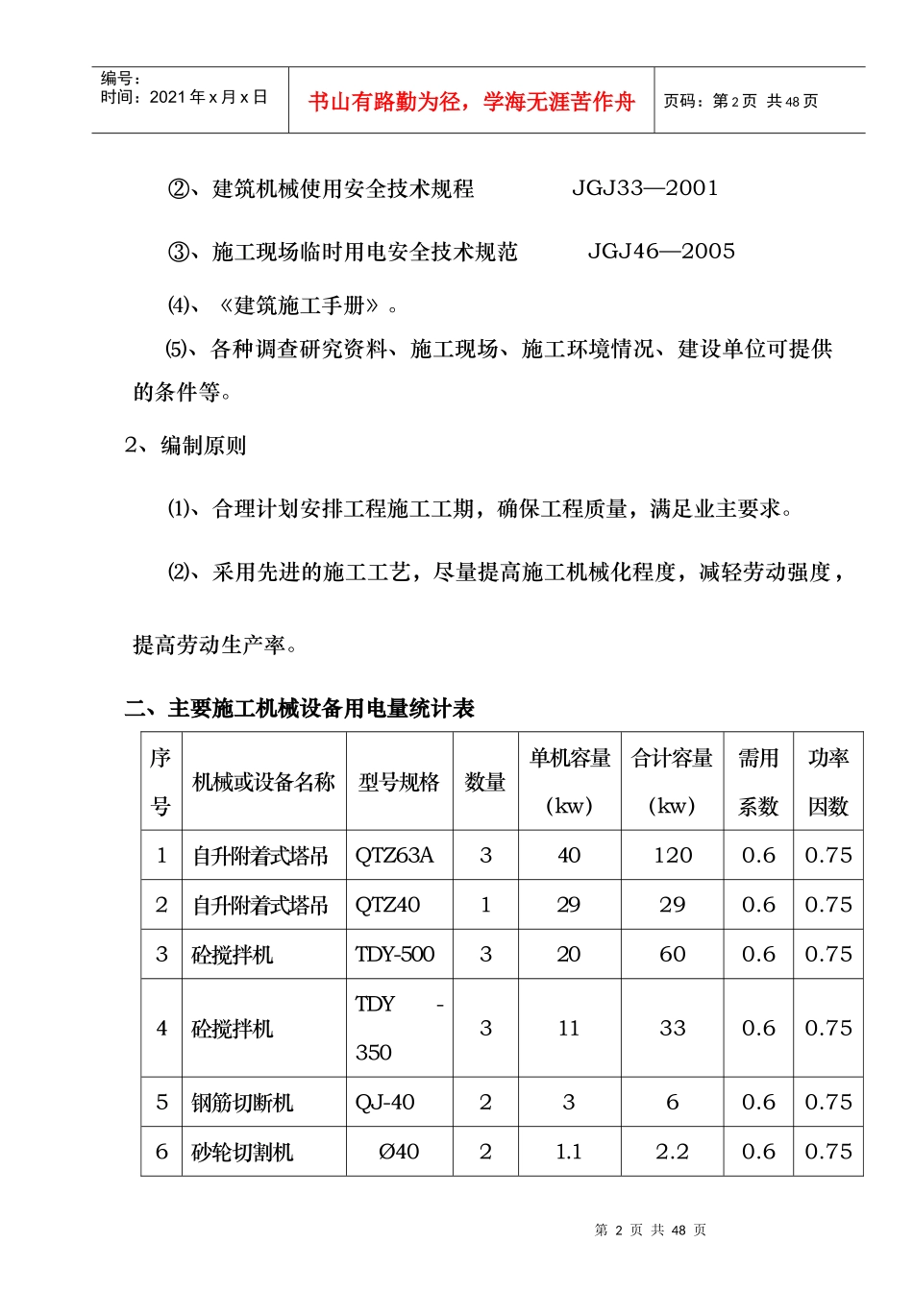

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页一、工程概况：綦江县公安局干警安居小区总设计分为高层(框架)和多层(砖混)两种结构形式，其中框架结构分别为1、2号楼、3号楼、4号楼。1、2号楼层数为20层(含负1层)，建筑面积为24884.80平方米；3号楼层数为21层(含负1、负2层)，建筑面积为16497.32平方米；4号楼层数为19层，建筑面积为13501.42平方米。基础形式均为现浇C30钢筋混凝土独立柱基础。框架结构建筑总面积为54883.54平方米。砖混结构分别为5—7号楼，8-10号楼，层数均为6层，多层(砖混)建筑总面积为8206.05平方米，基础形式均为现浇C20混凝土条形基础。整个工程采用现浇钢筋混凝土梁、板、构造柱，M5、M7.5、M10混合砂浆砌页岩砖墙。本工程建筑总面积(含框架和转混)为63089.59平方米。1、编制依据⑴、工程施工承包合同。⑵、工程总体施工组织设计。⑶、国家现行的建筑安装工程规范、规程(包括但不限于)：①、建筑施工安全检查标准JBJ59—99第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页②、建筑机械使用安全技术规程JGJ33—2001③、施工现场临时用电安全技术规范JGJ46—2005⑷、《建筑施工手册》。⑸、各种调查研究资料、施工现场、施工环境情况、建设单位可提供的条件等。2、编制原则⑴、合理计划安排工程施工工期，确保工程质量，满足业主要求。⑵、采用先进的施工工艺，尽量提高施工机械化程度，减轻劳动强度，提高劳动生产率。二、主要施工机械设备用电量统计表序号机械或设备名称型号规格数量单机容量（kw）合计容量（kw）需用系数功率因数1自升附着式塔吊QTZ63A3401200.60.752自升附着式塔吊QTZ40129290.60.753砼搅拌机TDY-500320600.60.754砼搅拌机TDY-350311330.60.755钢筋切断机QJ-402360.60.756砂轮切割机Ø4021.12.20.60.75第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页7钢筋弯曲机GW-4022.85.60.60.758卷扬机JJM-317.57.50.60.759空压机46.827.20.60.7510潜水泵31.13.30.60.7511木工电锯MJ-1062360.60.7512木工压刨机MB-1032360.60.7513砼振动器2C-5081.18.80.60.7514平板振动器41.560.60.7515立式打夯机HW-20141.560.60.75A施工机械小计326.617钢筋对焊机KNL-1001100（KVA)1000.60.7518交流电焊机BX3-500325(KVA)750.60.751电渣压力焊机JSD-600145(KVA)450.60.75第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页9B焊接机械小计220三、施工用电总体部署1、该小区施工现场临时用电采用局部TN-S接零保护系统的220/380V三相四线制低压电力系统，并采用以下配电方式进行布置。⑴、采用三级配电系统。⑵、采用TN—S接零保护系统。⑶、采用二级漏电保护系统。2、施工现场用电平面布置图（见附图）。3、施工现场临时用电系统⑴、施工总配电系统：现场临时用电采用局部TN-S接零保护系统，重复接地的220/380V三相四线制低压电力系统，并设置专用配电房和一个总配电柜，总配电柜内设电压表、电流表、电源指示灯、电源隔离开关并分四个回路分设漏电断路保护器进行控制，配电柜系统如下图第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页⑵、二级配电系统：根据施工现场实际情况，采用四条回路进行施工二级配电，二级配电箱内设电源隔离开关和支线线路电源隔离开关，支线线路的条数根据所控制的用电设备数量和用电量进行配置，四条回路分别为：①.3#楼塔机钢筋房为第一回路；②.4#楼塔机及一号搅拌站为第二回路；③.1#.2#楼塔机及二号搅拌站为第三回路；④.5-7#楼塔机及木工房、三号搅拌站为第四回路。二级配电系统如下图：第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页⑶、开关箱：按照一箱、一锁、一机、一闸、一漏的原则进行开关箱的设置。四、施工用电线路选择1、总用电容量估算施工现场所用全部动力设备的总功率为：∑P动=326.6KWP动=K×∑P动Cosϕ=0.60×326.60.7...
