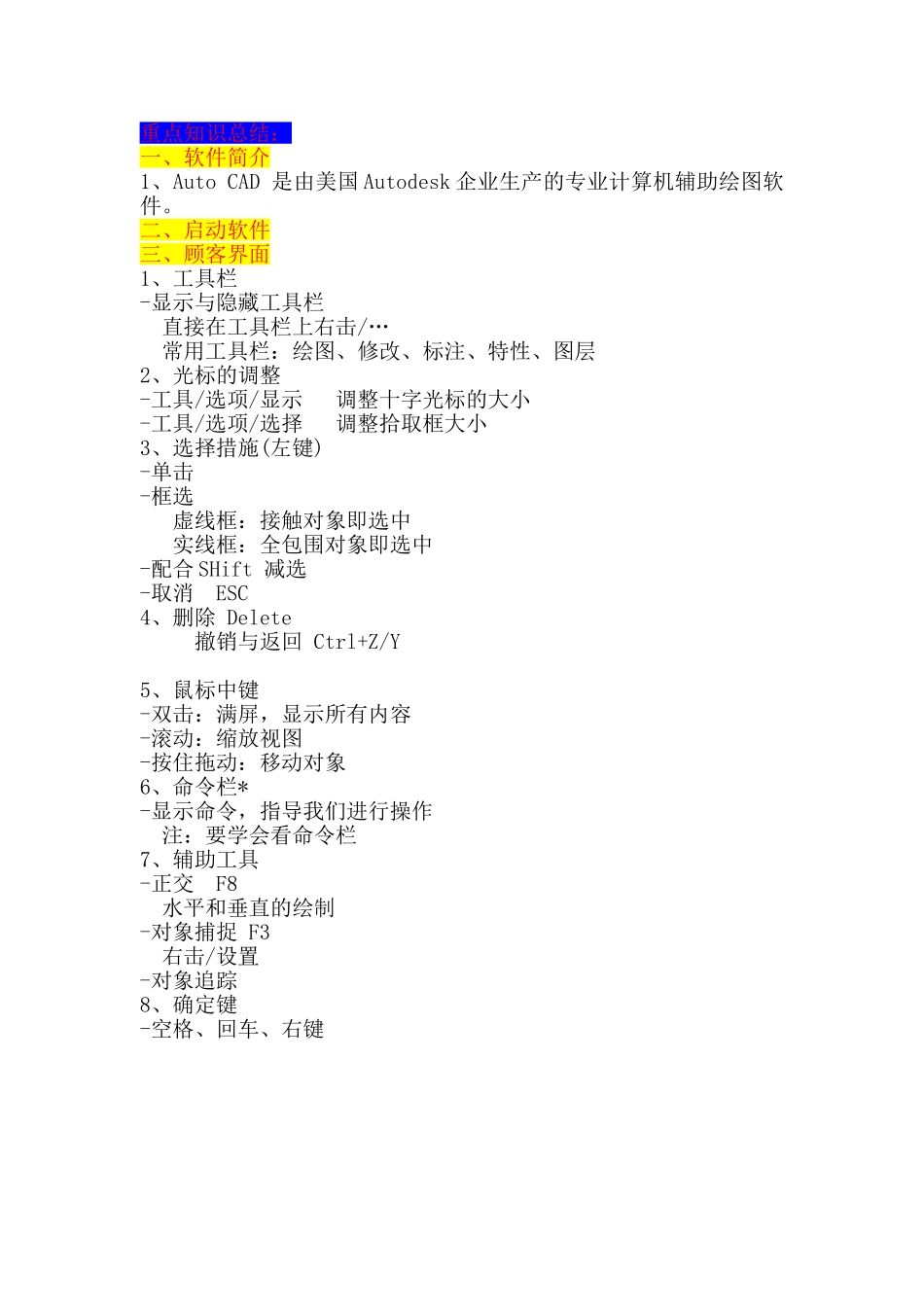

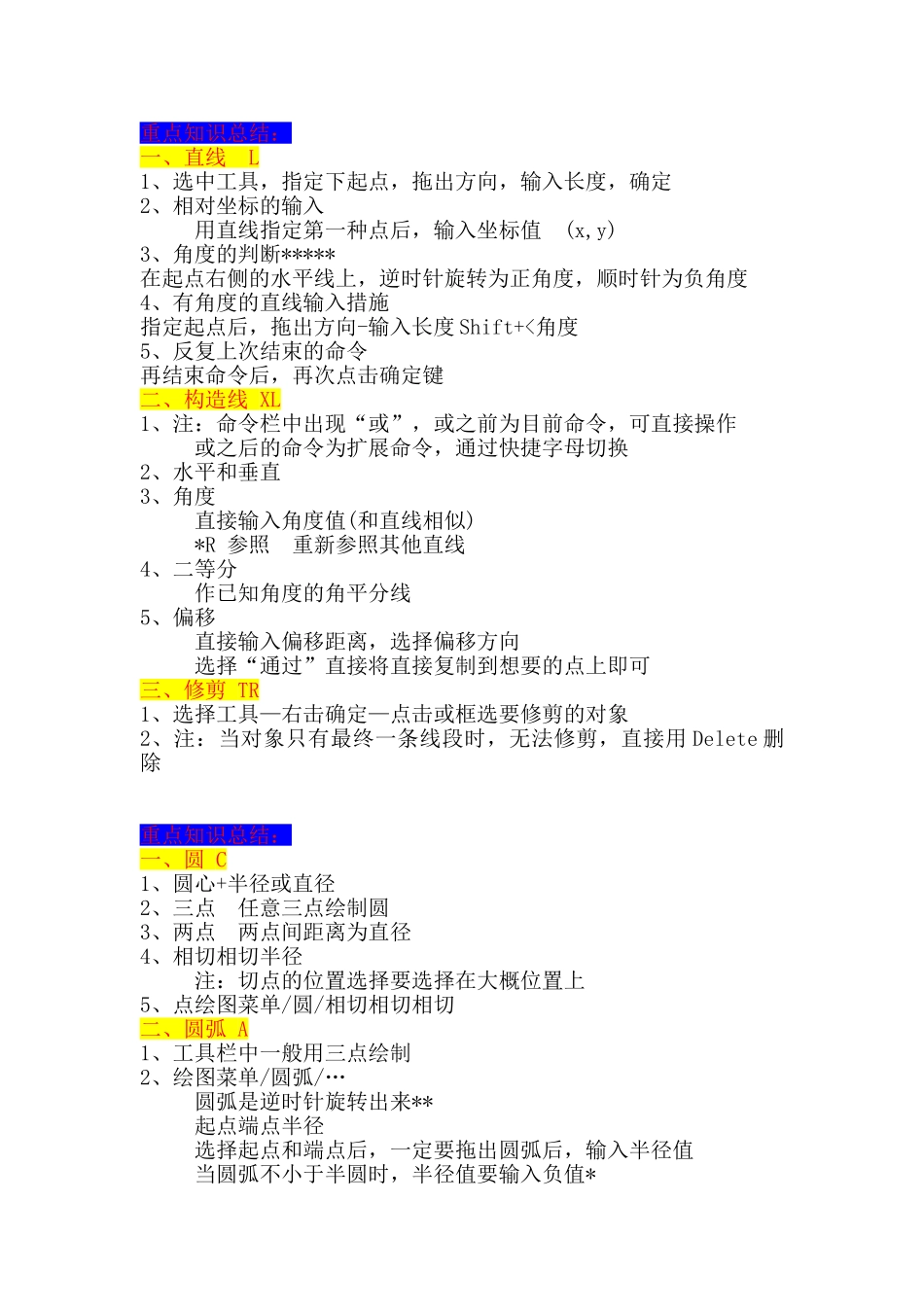

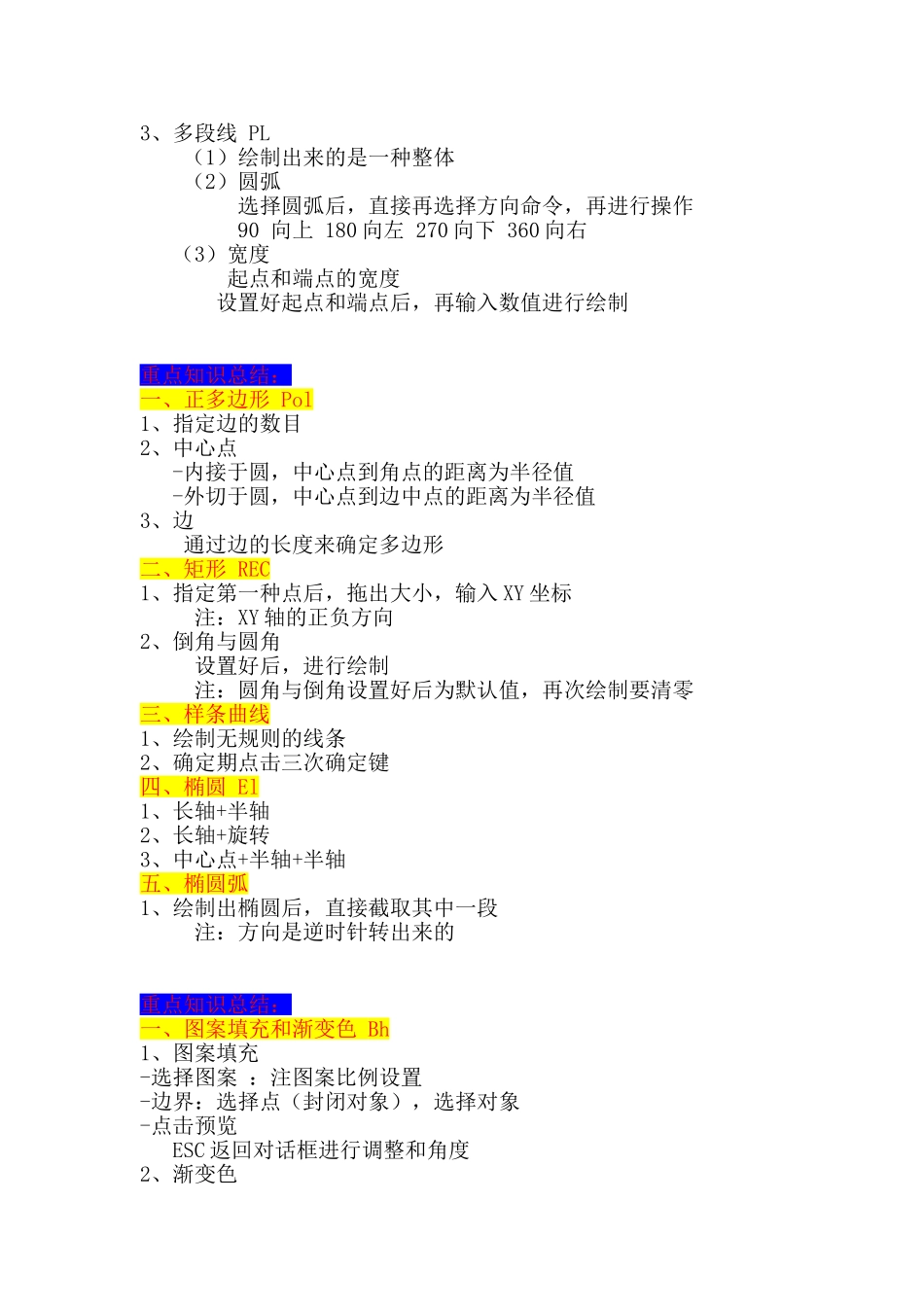

重点知识总结：一、软件简介1、AutoCAD是由美国Autodesk企业生产的专业计算机辅助绘图软件。二、启动软件三、顾客界面1、工具栏-显示与隐藏工具栏直接在工具栏上右击/…常用工具栏：绘图、修改、标注、特性、图层2、光标的调整-工具/选项/显示调整十字光标的大小-工具/选项/选择调整拾取框大小3、选择措施(左键)-单击-框选虚线框：接触对象即选中实线框：全包围对象即选中-配合SHift减选-取消ESC4、删除Delete撤销与返回Ctrl+Z/Y5、鼠标中键-双击：满屏，显示所有内容-滚动：缩放视图-按住拖动：移动对象6、命令栏*-显示命令，指导我们进行操作注：要学会看命令栏7、辅助工具-正交F8水平和垂直的绘制-对象捕捉F3右击/设置-对象追踪8、确定键-空格、回车、右键重点知识总结：一、直线L1、选中工具，指定下起点，拖出方向，输入长度，确定2、相对坐标的输入用直线指定第一种点后，输入坐标值(x,y)3、角度的判断*****在起点右侧的水平线上，逆时针旋转为正角度，顺时针为负角度4、有角度的直线输入措施指定起点后，拖出方向-输入长度Shift+<角度5、反复上次结束的命令再结束命令后，再次点击确定键二、构造线XL1、注：命令栏中出现“或”，或之前为目前命令，可直接操作或之后的命令为扩展命令，通过快捷字母切换2、水平和垂直3、角度直接输入角度值(和直线相似)*R参照重新参照其他直线4、二等分作已知角度的角平分线5、偏移直接输入偏移距离，选择偏移方向选择“通过”直接将直接复制到想要的点上即可三、修剪TR1、选择工具—右击确定—点击或框选要修剪的对象2、注：当对象只有最终一条线段时，无法修剪，直接用Delete删除重点知识总结：一、圆C1、圆心+半径或直径2、三点任意三点绘制圆3、两点两点间距离为直径4、相切相切半径注：切点的位置选择要选择在大概位置上5、点绘图菜单/圆/相切相切相切二、圆弧A1、工具栏中一般用三点绘制2、绘图菜单/圆弧/…圆弧是逆时针旋转出来**起点端点半径选择起点和端点后，一定要拖出圆弧后，输入半径值当圆弧不小于半圆时，半径值要输入负值*3、多段线PL（1）绘制出来的是一种整体（2）圆弧选择圆弧后，直接再选择方向命令，再进行操作90向上180向左270向下360向右（3）宽度起点和端点的宽度设置好起点和端点后，再输入数值进行绘制重点知识总结：一、正多边形Pol1、指定边的数目2、中心点-内接于圆，中心点到角点的距离为半径值-外切于圆，中心点到边中点的距离为半径值3、边通过边的长度来确定多边形二、矩形REC1、指定第一种点后，拖出大小，输入XY坐标注：XY轴的正负方向2、倒角与圆角设置好后，进行绘制注：圆角与倒角设置好后为默认值，再次绘制要清零三、样条曲线1、绘制无规则的线条2、确定期点击三次确定键四、椭圆El1、长轴+半轴2、长轴+旋转3、中心点+半轴+半轴五、椭圆弧1、绘制出椭圆后，直接截取其中一段注：方向是逆时针转出来的重点知识总结：一、图案填充和渐变色Bh1、图案填充-选择图案：注图案比例设置-边界：选择点（封闭对象），选择对象-点击预览ESC返回对话框进行调整和角度2、渐变色-一般用白色填充-其他颜色，调整中间的滑块，让颜色单一二、创立块B1、名称基点（插入点）选择对象2、创立有文字的对象绘图菜单下面选择“块/定义属性”在标识里入文字放到要旋转的块上（通过缩放工具进行调整）注：选中块一起重新创立为块三、插入块I1、点击确定后直接指定插入点即可2、缩放比例（勾选统一比例）3、角度注：写块wblock所有文献中通用调入外部模块直接选中内容后Ctrl+C，然后到图纸中Ctrl+V，指定一插入点即可四、点po1、工具栏中点直接单击即可2、绘图菜单去选择点：定数，定距离3、点样式的设置：格式菜单下面有点样式4、对象捕捉中打开“节点”5、注：可以使用块来替代点样式注：块是无法修改的，用分解工具分解后即可重点知识总结：一、多线ML1、多线的绘制措施同直线2、线条宽度设置：图元中的单位X比例大小3、对正：标注在外部使用上对正标注在内部使用下对正二、面域REG1、面域：形成封闭的二维区域2、观测措施视图菜单/视觉样式/概念3、运算修改菜单/实体编辑/……交集和并集：同步选择中差集：例如:大圆减小圆...
