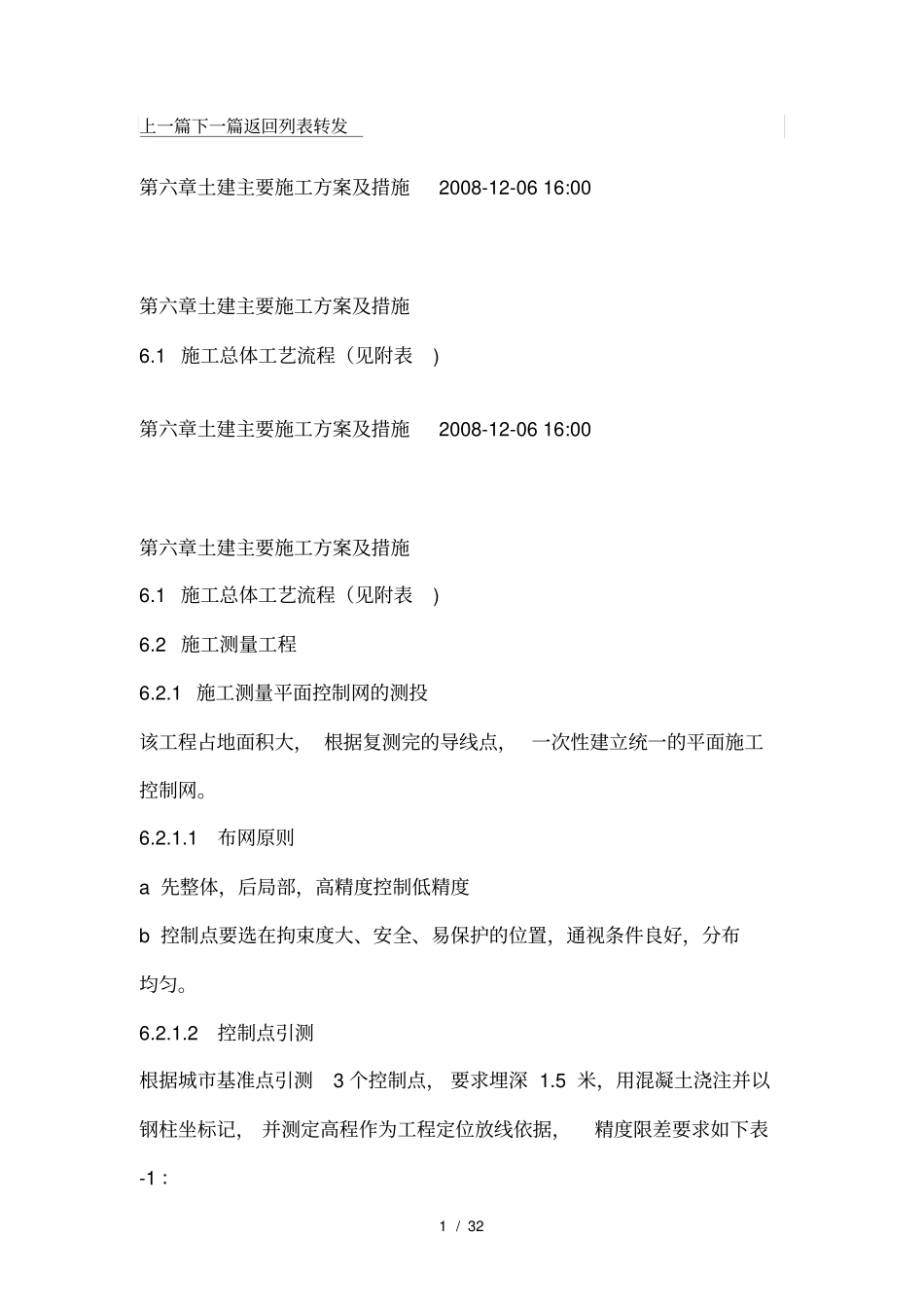

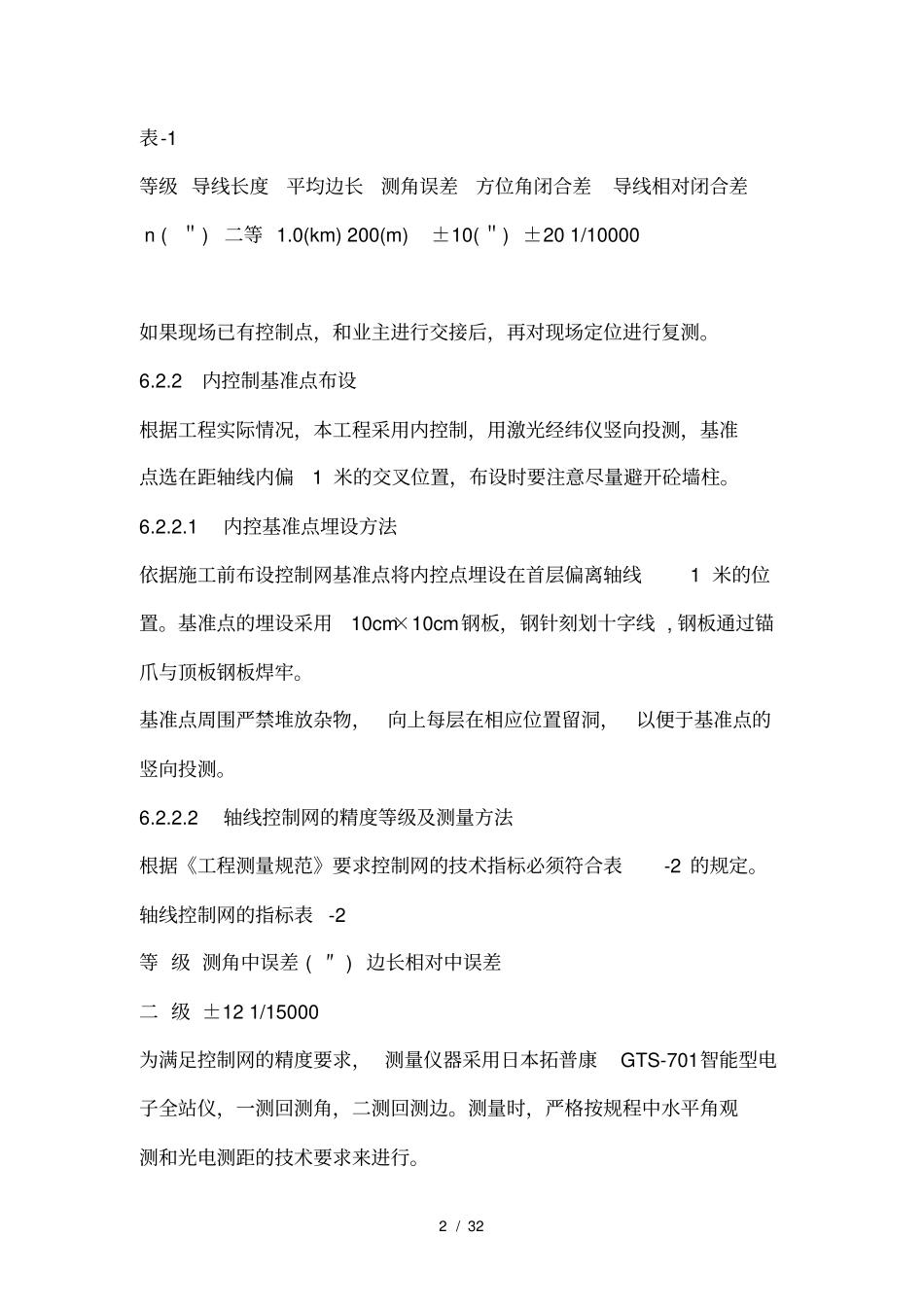

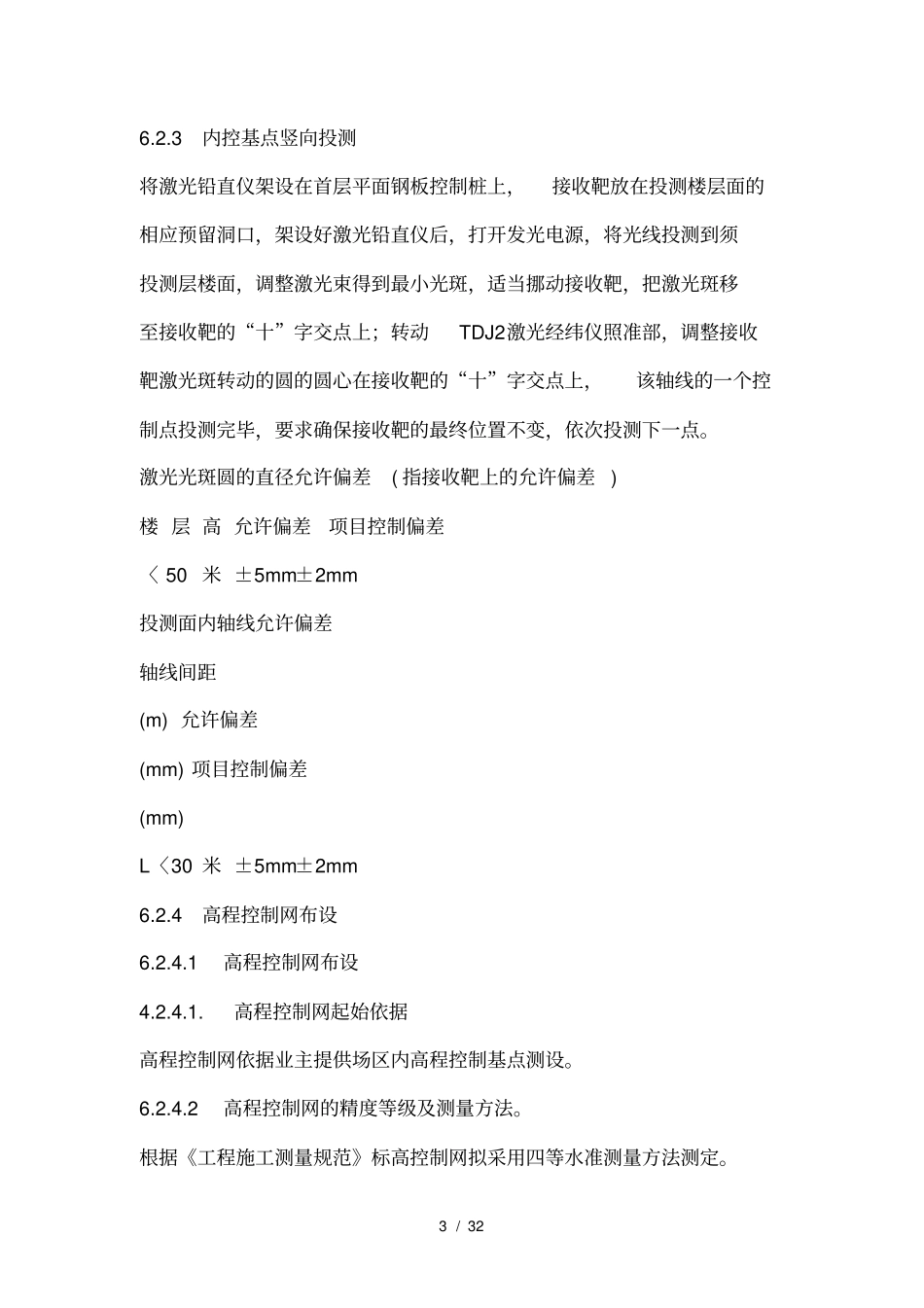

1/32上一篇下一篇返回列表转发第六章土建主要施工方案及措施2008-12-0616:00第六章土建主要施工方案及措施6.1施工总体工艺流程（见附表)第六章土建主要施工方案及措施2008-12-0616:00第六章土建主要施工方案及措施6.1施工总体工艺流程（见附表)6.2施工测量工程6.2.1施工测量平面控制网的测投该工程占地面积大，根据复测完的导线点，一次性建立统一的平面施工控制网。6.2.1.1布网原则a先整体，后局部，高精度控制低精度b控制点要选在拘束度大、安全、易保护的位置，通视条件良好，分布均匀。6.2.1.2控制点引测根据城市基准点引测3个控制点，要求埋深1.5米，用混凝土浇注并以钢柱坐标记，并测定高程作为工程定位放线依据，精度限差要求如下表-1：2/32表-1等级导线长度平均边长测角误差方位角闭合差导线相对闭合差n(＂)二等1.0(km)200(m)±10(＂)±201/10000如果现场已有控制点，和业主进行交接后，再对现场定位进行复测。6.2.2内控制基准点布设根据工程实际情况，本工程采用内控制，用激光经纬仪竖向投测，基准点选在距轴线内偏1米的交叉位置，布设时要注意尽量避开砼墙柱。6.2.2.1内控基准点埋设方法依据施工前布设控制网基准点将内控点埋设在首层偏离轴线1米的位置。基准点的埋设采用10cm×10cm钢板，钢针刻划十字线,钢板通过锚爪与顶板钢板焊牢。基准点周围严禁堆放杂物，向上每层在相应位置留洞，以便于基准点的竖向投测。6.2.2.2轴线控制网的精度等级及测量方法根据《工程测量规范》要求控制网的技术指标必须符合表-2的规定。轴线控制网的指标表-2等级测角中误差(″)边长相对中误差二级±121/15000为满足控制网的精度要求，测量仪器采用日本拓普康GTS-701智能型电子全站仪，一测回测角，二测回测边。测量时，严格按规程中水平角观测和光电测距的技术要求来进行。3/326.2.3内控基点竖向投测将激光铅直仪架设在首层平面钢板控制桩上，接收靶放在投测楼层面的相应预留洞口，架设好激光铅直仪后，打开发光电源，将光线投测到须投测层楼面，调整激光束得到最小光斑，适当挪动接收靶，把激光斑移至接收靶的“十”字交点上；转动TDJ2激光经纬仪照准部，调整接收靶激光斑转动的圆的圆心在接收靶的“十”字交点上，该轴线的一个控制点投测完毕，要求确保接收靶的最终位置不变，依次投测下一点。激光光斑圆的直径允许偏差(指接收靶上的允许偏差)楼层高允许偏差项目控制偏差〈50米±5mm±2mm投测面内轴线允许偏差轴线间距(m)允许偏差(mm)项目控制偏差(mm)L〈30米±5mm±2mm6.2.4高程控制网布设6.2.4.1高程控制网布设4.2.4.1.高程控制网起始依据高程控制网依据业主提供场区内高程控制基点测设。6.2.4.2高程控制网的精度等级及测量方法。根据《工程施工测量规范》标高控制网拟采用四等水准测量方法测定。4/32水准测量的主要技术要求应符合表-5的规定。四等水准测量主要技术要求等级每公里高差中数偶然中误差往返较差附合差四等±5mm±20L注：L为附合路线或闭合环线长度（以mm计）测量仪器选用DS3型水准仪，往返观测。水准观测的技术要求符合表-6的规定。水准观测的主要技术要求等级视线长度视线高度前后视距差前后视距累积差四等100m0.2m3m10m6.2.4.3结构施工中的楼层标高控制1）对场内设的水准点，每间隔一定的时间须联测一次，以作相互检校。仪器采用瑞士N3精密水准仪，精度按二等水准技术指标执行。对检测后的数据须采用PC1500电算，电算成果须作一分析，以保证水准点使用的准确性。2）结构施工中楼层标高控制方法及测设要求在首层平面易于向上传递标高的位置布设基本传递高程点，用S3水准仪往返测，测设合格后，用红色油漆标记“”，并在旁边注建筑标高，以红“”上顶线为标高基准，同一层平面内红“”不得少于三个，间距分布均匀并要满足结构施工的需要，且红“”需设在同一水平高度，5/32其误差控制在±5mm以内则认为合格，在施测各层标高时，应后视其中的两个红“▼”上顶线以作校核。3）在结构施工到一定高度后，应重新引测相应的结构标高，以保证建筑的质量要求。观测要求及测站观测限差水准观测的视线长度、前后视距差、视线高度按下表要求进行等级视线长度前后视距差前后视距累积...
