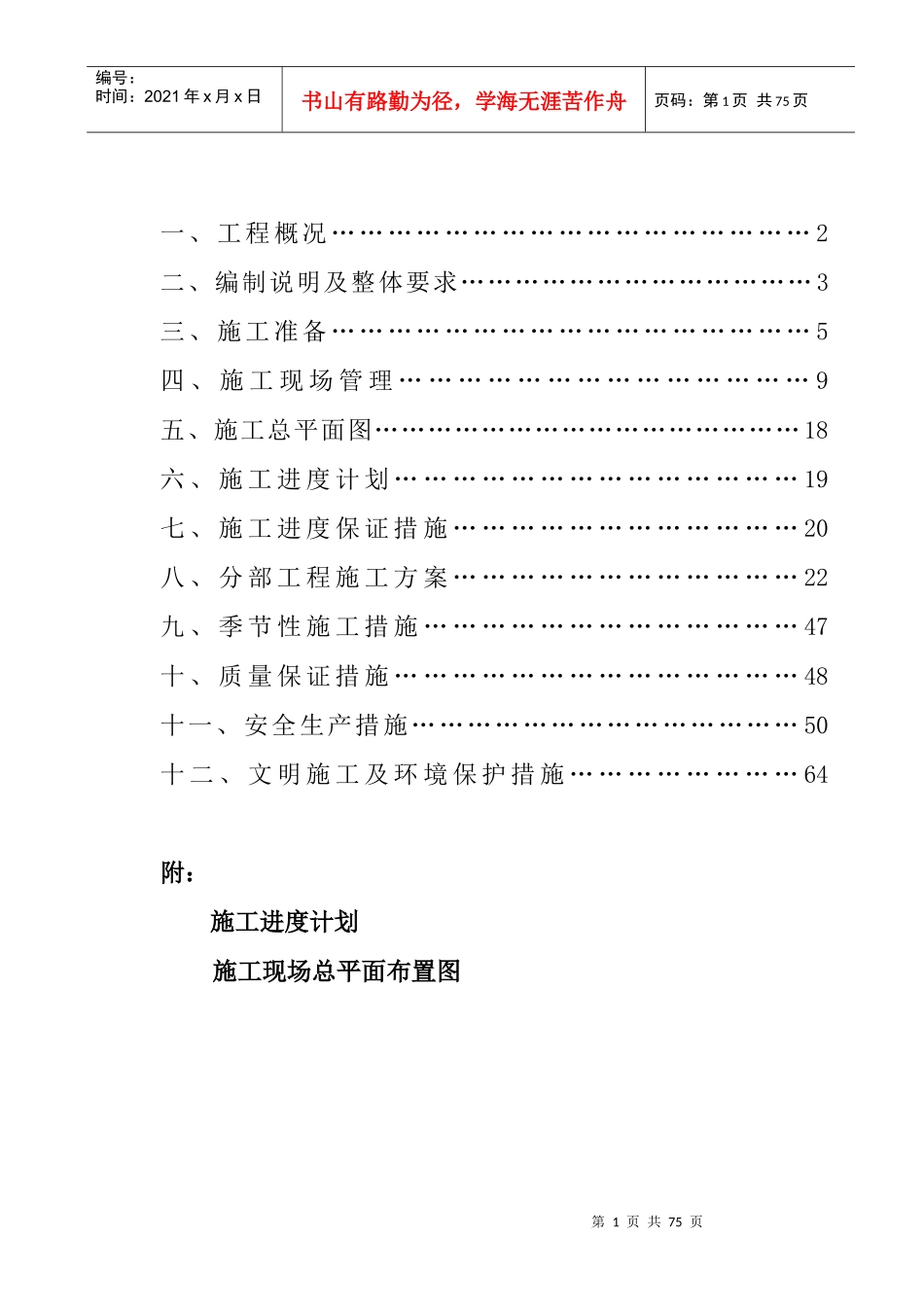

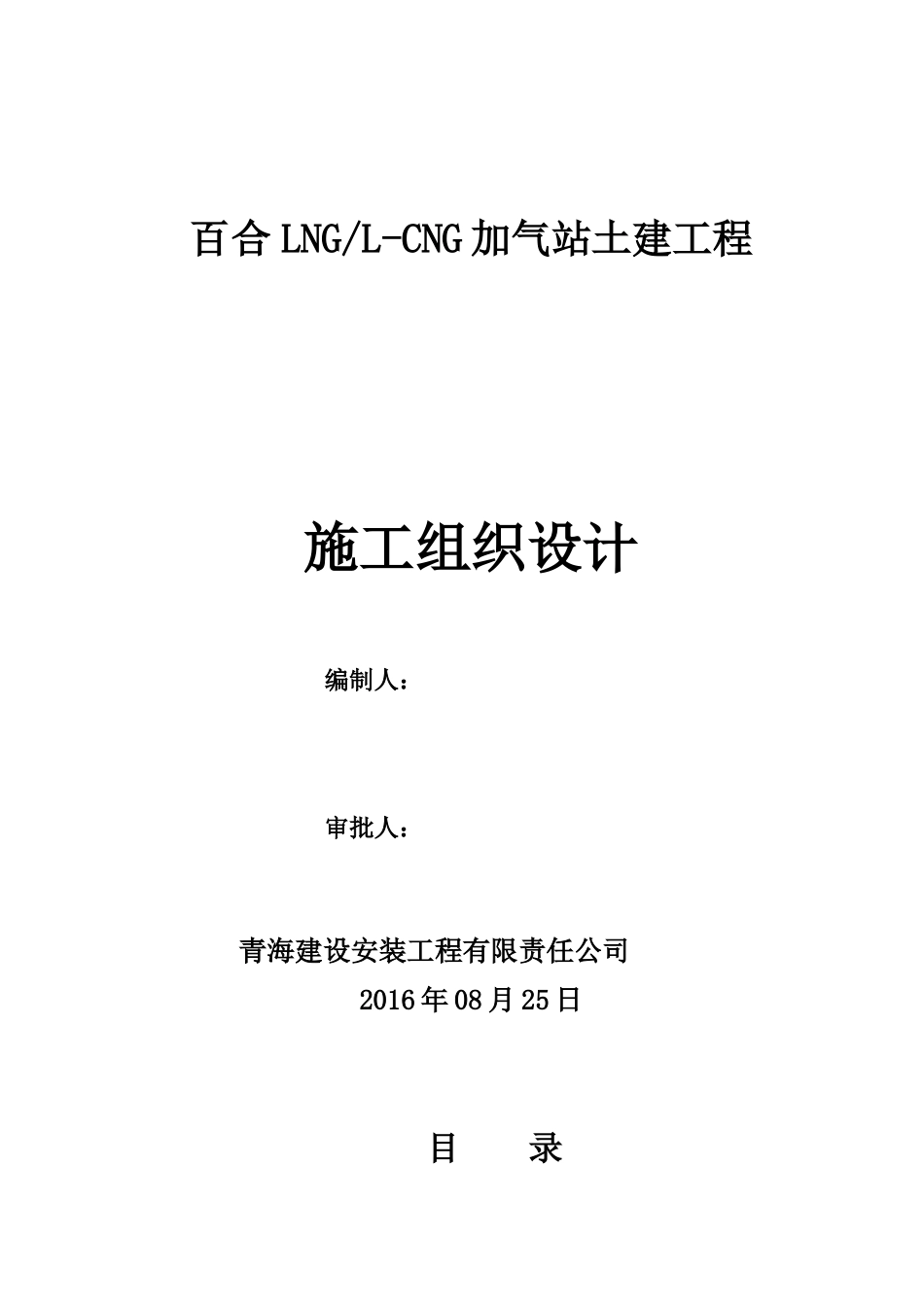

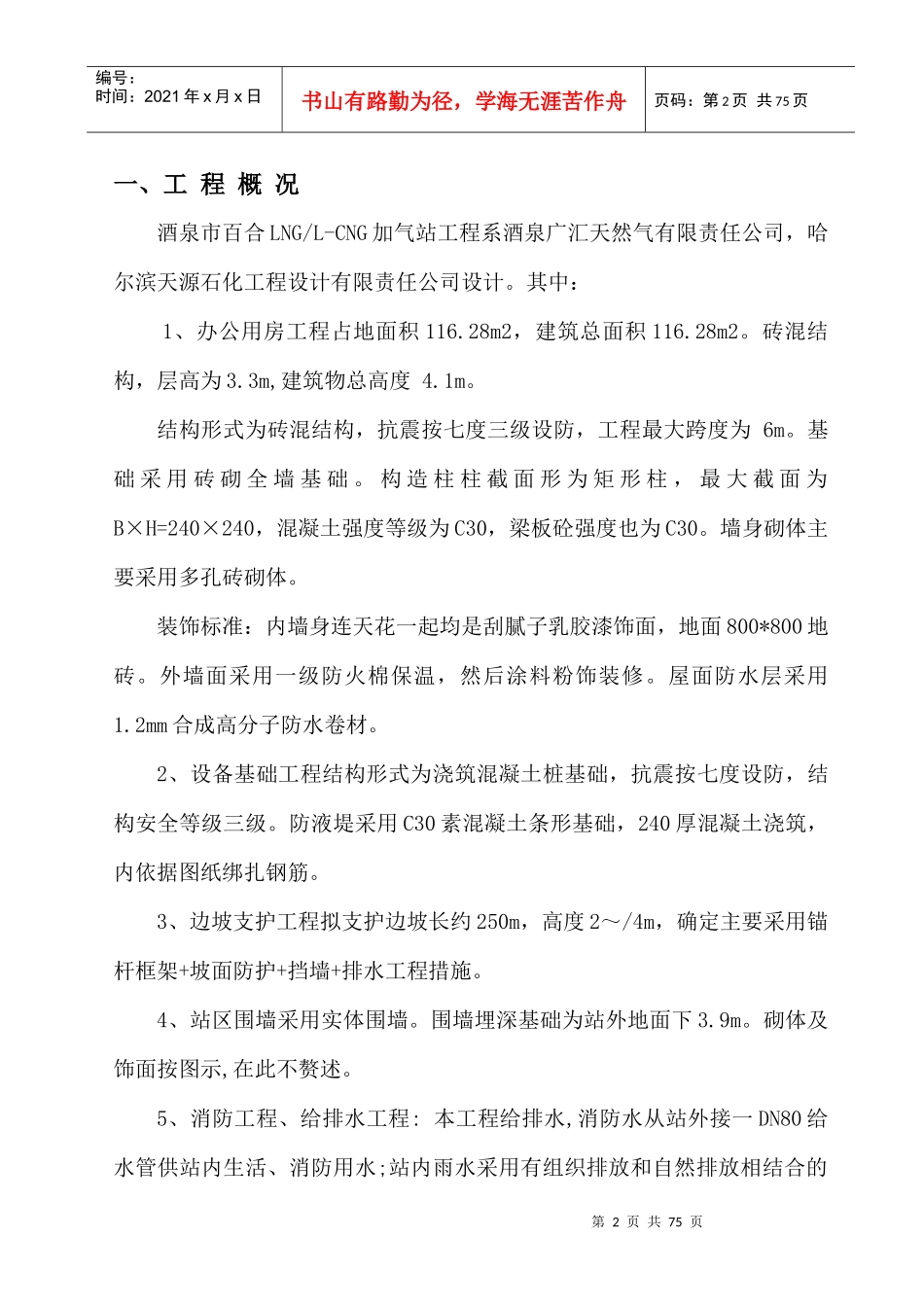

百合LNG/L-CNG加气站土建工程施工组织设计编制人：审批人：青海建设安装工程有限责任公司2016年08月25日目录第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页一、工程概况……………………………………………2二、编制说明及整体要求…………………………………3三、施工准备……………………………………………5四、施工现场管理……………………………………9五、施工总平面图…………………………………………18六、施工进度计划……………………………………19七、施工进度保证措施………………………………20八、分部工程施工方案………………………………22九、季节性施工措施…………………………………47十、质量保证措施……………………………………48十一、安全生产措施……………………………………50十二、文明施工及环境保护措施……………………64附：施工进度计划施工现场总平面布置图第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页一、工程概况酒泉市百合LNG/L-CNG加气站工程系酒泉广汇天然气有限责任公司，哈尔滨天源石化工程设计有限责任公司设计。其中：1、办公用房工程占地面积116.28m2，建筑总面积116.28m2。砖混结构，层高为3.3m,建筑物总高度4.1m。结构形式为砖混结构，抗震按七度三级设防，工程最大跨度为6m。基础采用砖砌全墙基础。构造柱柱截面形为矩形柱，最大截面为B×H=240×240，混凝土强度等级为C30，梁板砼强度也为C30。墙身砌体主要采用多孔砖砌体。装饰标准：内墙身连天花一起均是刮腻子乳胶漆饰面，地面800*800地砖。外墙面采用一级防火棉保温，然后涂料粉饰装修。屋面防水层采用1.2mm合成高分子防水卷材。2、设备基础工程结构形式为浇筑混凝土桩基础，抗震按七度设防，结构安全等级三级。防液堤采用C30素混凝土条形基础，240厚混凝土浇筑，内依据图纸绑扎钢筋。3、边坡支护工程拟支护边坡长约250m，高度2～/4m，确定主要采用锚杆框架+坡面防护+挡墙+排水工程措施。4、站区围墙采用实体围墙。围墙埋深基础为站外地面下3.9m。砌体及饰面按图示,在此不赘述。5、消防工程、给排水工程:本工程给排水,消防水从站外接一DN80给水管供站内生活、消防用水;站内雨水采用有组织排放和自然排放相结合的第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页方式排到站外。生活用水采用热镀锌管给水，室内生活用水采用PPR管,热熔连接;室外排水采用PVC-U管,弹性密封连接。6、防雷、电气工程:站区供电由站外高压引进,供电负荷为三级负荷站区内主要用电系统为:消防系统、照明系统、工艺及仪表系统，站内电缆采用直埋，室外-0.8米室内-0.5米。设备区是重要的防雷区，采用避雷针，避雷带接闪器及防静电措施，站区内采用统一的接地网，把各接地网接在一起。二、编制说明及整体要求我项目部组织了有关人员勘察施工现场，仔细了解现场情况，明确了工程质量目标、工期目标、财务管理及主要施工方案，并通过多年来我单位施工同类工程的经验，特编制了本施工组织设计，指导本工程施工。1、编制依据（1）本工程招标文件和施工图纸。（2）现行的施工规范。（3）中国建筑工业出版社出版的《建筑施工手册》，建设部颁发的《建筑工程施工现场管理规定》。（4）现行国家有关施工及验收规范、质量验收标准、法律、法规等。（5）甘肃省及酒泉市地方政府有关法规、法令及文件规定。（6）本企业工法。（7）国家现行的安全生产操作规程。（8）其他有关规范及文献资料。第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页2、对施工工期的要求本项目总日历工期天数：90天。其中设备基础为：45天具备设备安装；90天全面完工。我项目部将组织有关人员认真研究、精心布置，积极协助建设单位做好开工前的准备工作，并仔细协调好社会各方面关系，确保工程施工工期。3、对工程质量的要求为了体现我公司对该项目的质量管理实力，贯彻我该项目的质量方针，确保合格，争创优良工程。4、关于安全生产、文明施...
