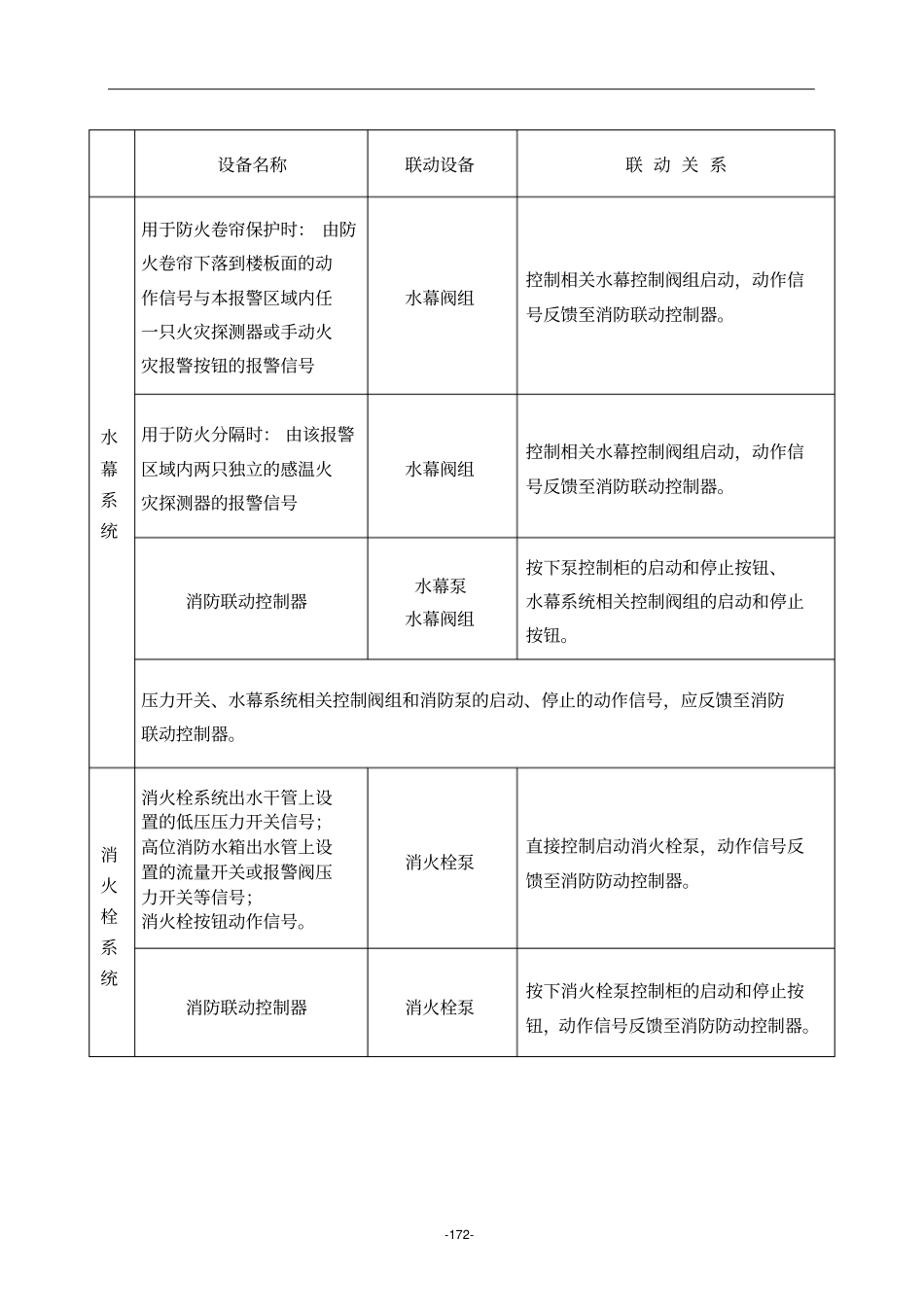

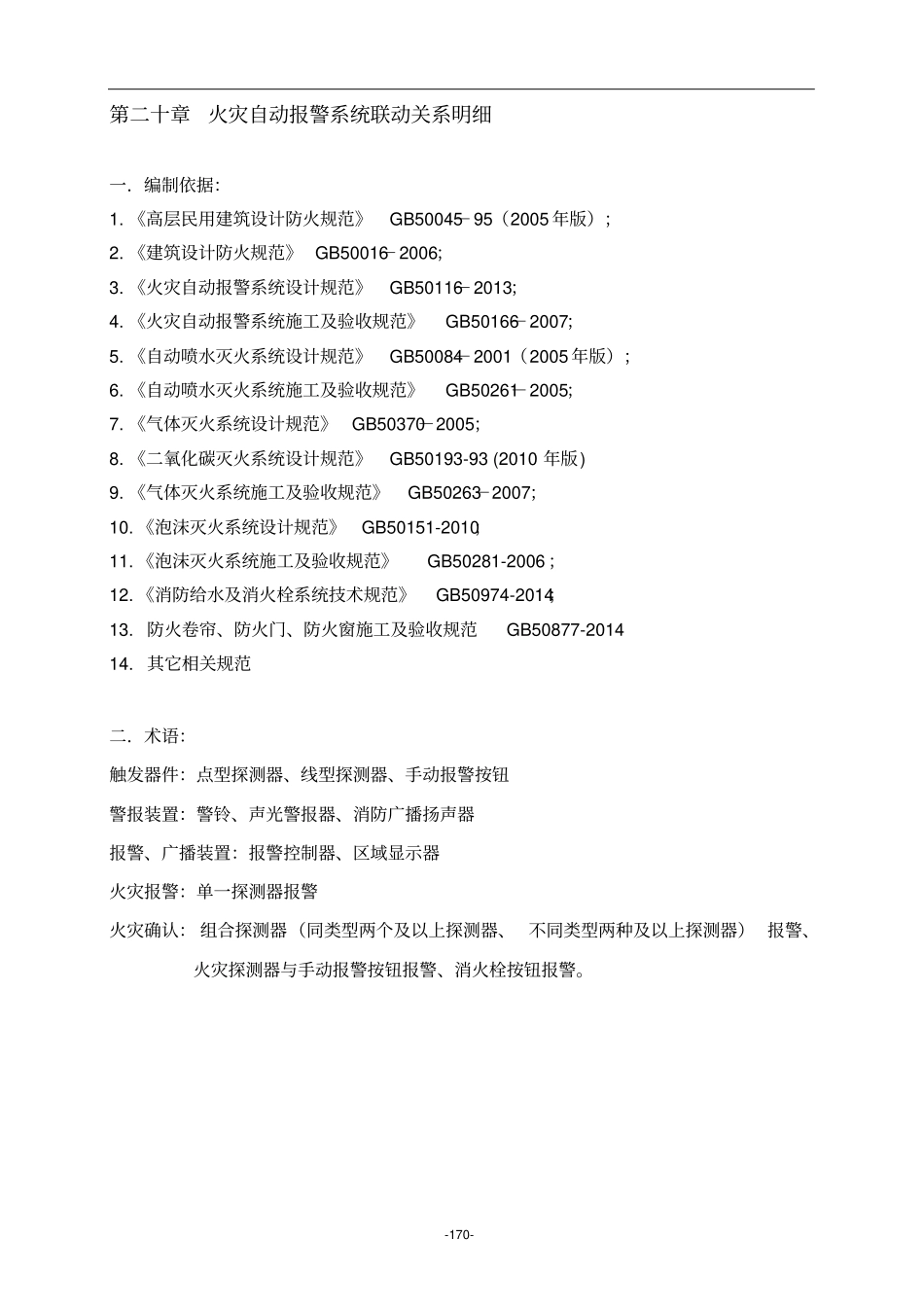

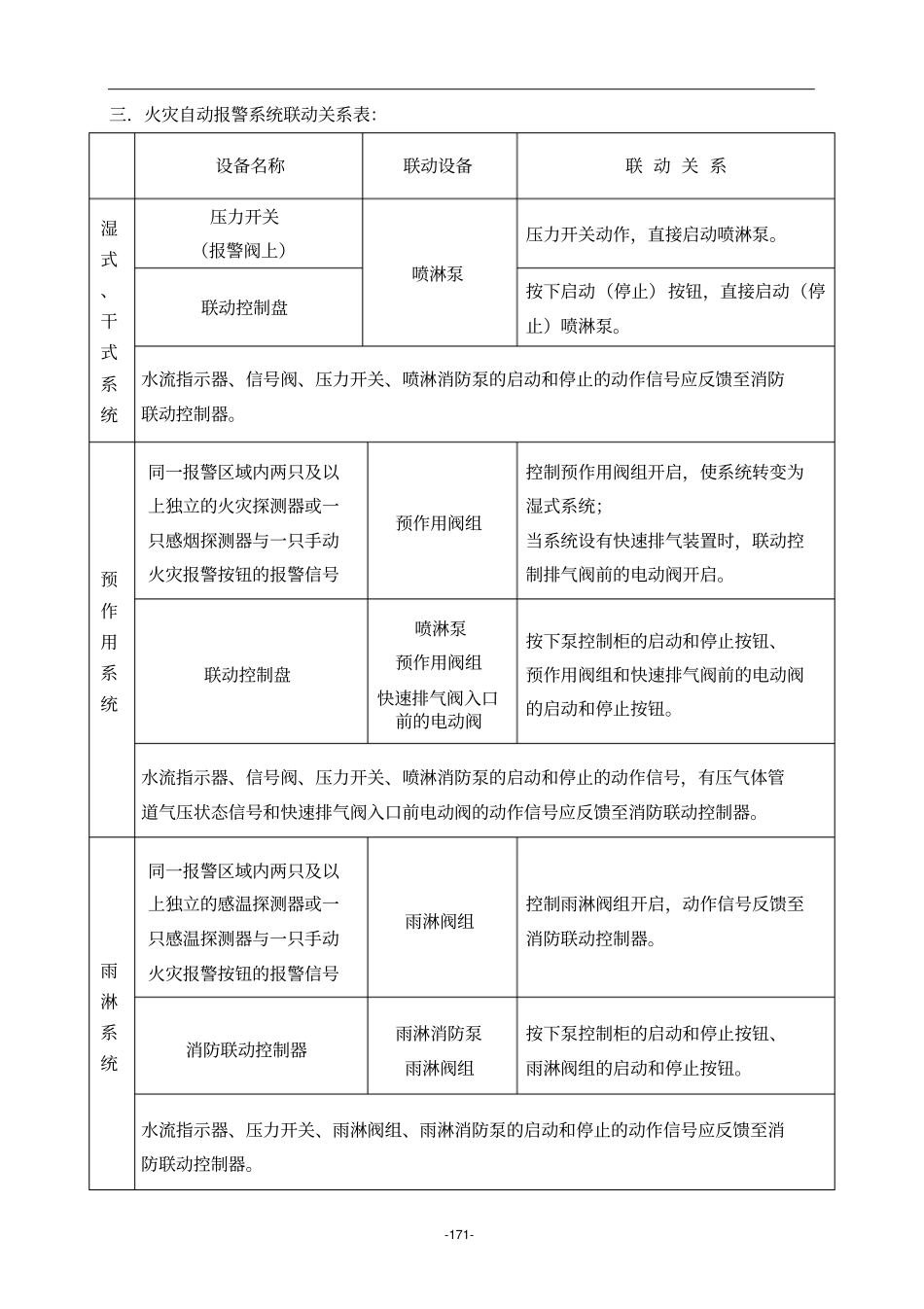

-170-第二十章火灾自动报警系统联动关系明细一．编制依据：1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；2.《建筑设计防火规范》GB50016－2006；3.《火灾自动报警系统设计规范》GB50116－2013；4.《火灾自动报警系统施工及验收规范》GB50166－2007；5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；6.《自动喷水灭火系统施工及验收规范》GB50261－2005；7.《气体灭火系统设计规范》GB50370－2005；8.《二氧化碳灭火系统设计规范》GB50193-93(2010年版)9.《气体灭火系统施工及验收规范》GB50263－2007；10.《泡沫灭火系统设计规范》GB50151-2010；11.《泡沫灭火系统施工及验收规范》GB50281-2006；12.《消防给水及消火栓系统技术规范》GB50974-2014；13.防火卷帘、防火门、防火窗施工及验收规范GB50877-201414.其它相关规范二．术语：触发器件：点型探测器、线型探测器、手动报警按钮警报装置：警铃、声光警报器、消防广播扬声器报警、广播装置：报警控制器、区域显示器火灾报警：单一探测器报警火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。-171-三．火灾自动报警系统联动关系表：设备名称联动设备联动关系湿式、干式系统压力开关（报警阀上）喷淋泵压力开关动作，直接启动喷淋泵。联动控制盘按下启动（停止）按钮，直接启动（停止）喷淋泵。水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。预作用系统同一报警区域内两只及以上独立的火灾探测器或一只感烟探测器与一只手动火灾报警按钮的报警信号预作用阀组控制预作用阀组开启，使系统转变为湿式系统；当系统设有快速排气装置时，联动控制排气阀前的电动阀开启。联动控制盘喷淋泵预作用阀组快速排气阀入口前的电动阀按下泵控制柜的启动和停止按钮、预作用阀组和快速排气阀前的电动阀的启动和停止按钮。水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号，有压气体管道气压状态信号和快速排气阀入口前电动阀的动作信号应反馈至消防联动控制器。雨淋系统同一报警区域内两只及以上独立的感温探测器或一只感温探测器与一只手动火灾报警按钮的报警信号雨淋阀组控制雨淋阀组开启，动作信号反馈至消防联动控制器。消防联动控制器雨淋消防泵雨淋阀组按下泵控制柜的启动和停止按钮、雨淋阀组的启动和停止按钮。水流指示器、压力开关、雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。-172-设备名称联动设备联动关系水幕系统用于防火卷帘保护时：由防火卷帘下落到楼板面的动作信号与本报警区域内任一只火灾探测器或手动火灾报警按钮的报警信号水幕阀组控制相关水幕控制阀组启动，动作信号反馈至消防联动控制器。用于防火分隔时：由该报警区域内两只独立的感温火灾探测器的报警信号水幕阀组控制相关水幕控制阀组启动，动作信号反馈至消防联动控制器。消防联动控制器水幕泵水幕阀组按下泵控制柜的启动和停止按钮、水幕系统相关控制阀组的启动和停止按钮。压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号，应反馈至消防联动控制器。消火栓系统消火栓系统出水干管上设置的低压压力开关信号；高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号；消火栓按钮动作信号。消火栓泵直接控制启动消火栓泵，动作信号反馈至消防防动控制器。消防联动控制器消火栓泵按下消火栓泵控制柜的启动和停止按钮，动作信号反馈至消防防动控制器。-173-设备名称联动设备联动关系气体灭火系统、泡沫灭火系统接收到首个联动触发信号：为任一防护区域内设置的感烟探测器、其他类型火灾探测器或手动火灾报警按钮。设置在防护区域内的声光报警器启动设置在该防护区内的火灾声光报警器。接收到第二个联动触发信号：为同一防护区域内与首次报警信号相邻的感温探测器、火焰探测器或手动火灾报警按钮的报警信号。①送（排）风机及阀门②电动防火阀③防护区域防火门、窗④设置在防护区域外的声光报警器⑤气体（泡沫）灭火装置⑥压力开关气体释放灯①关闭防护区...
