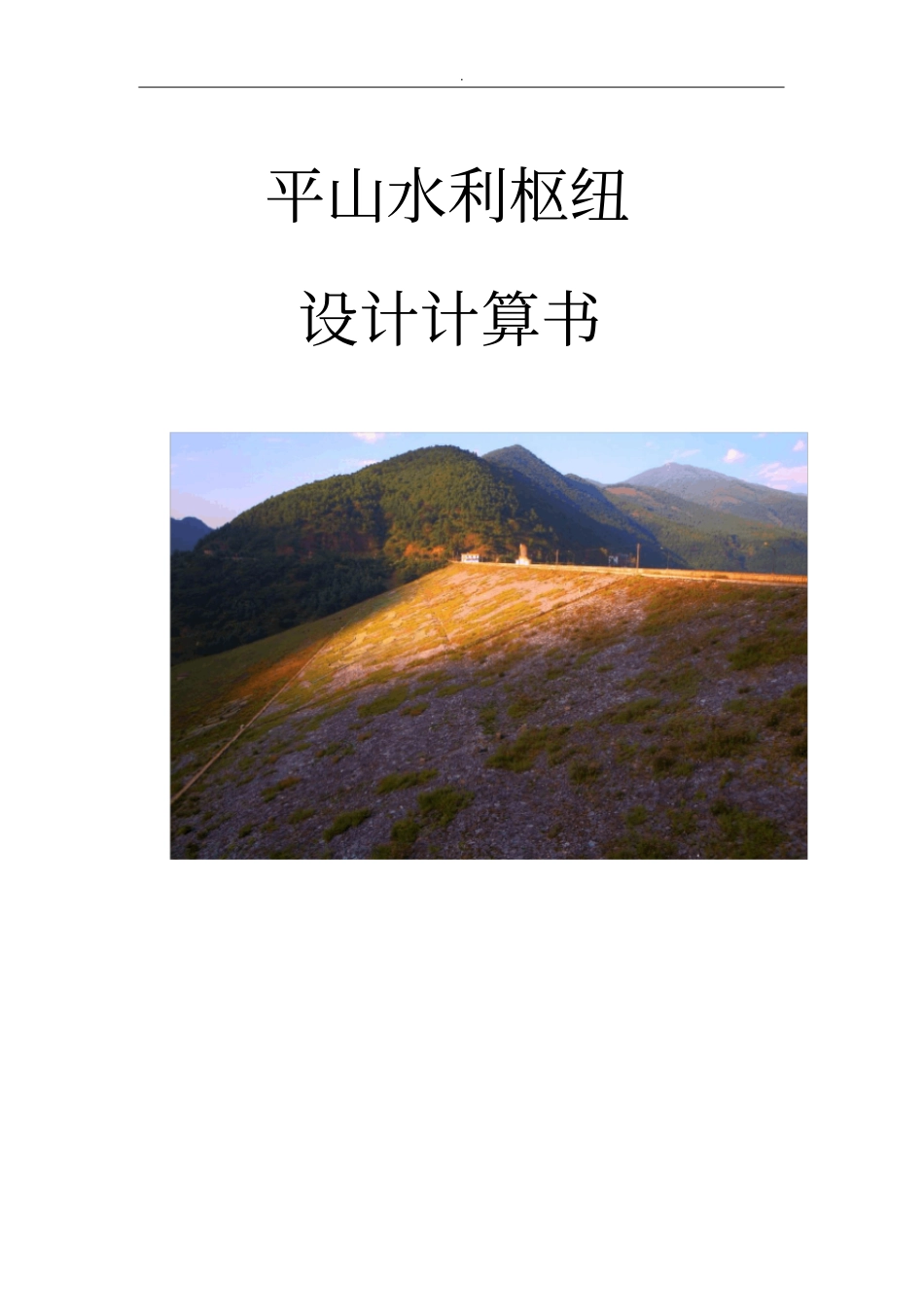

平山水利枢纽设计说明书_第1页
1/33

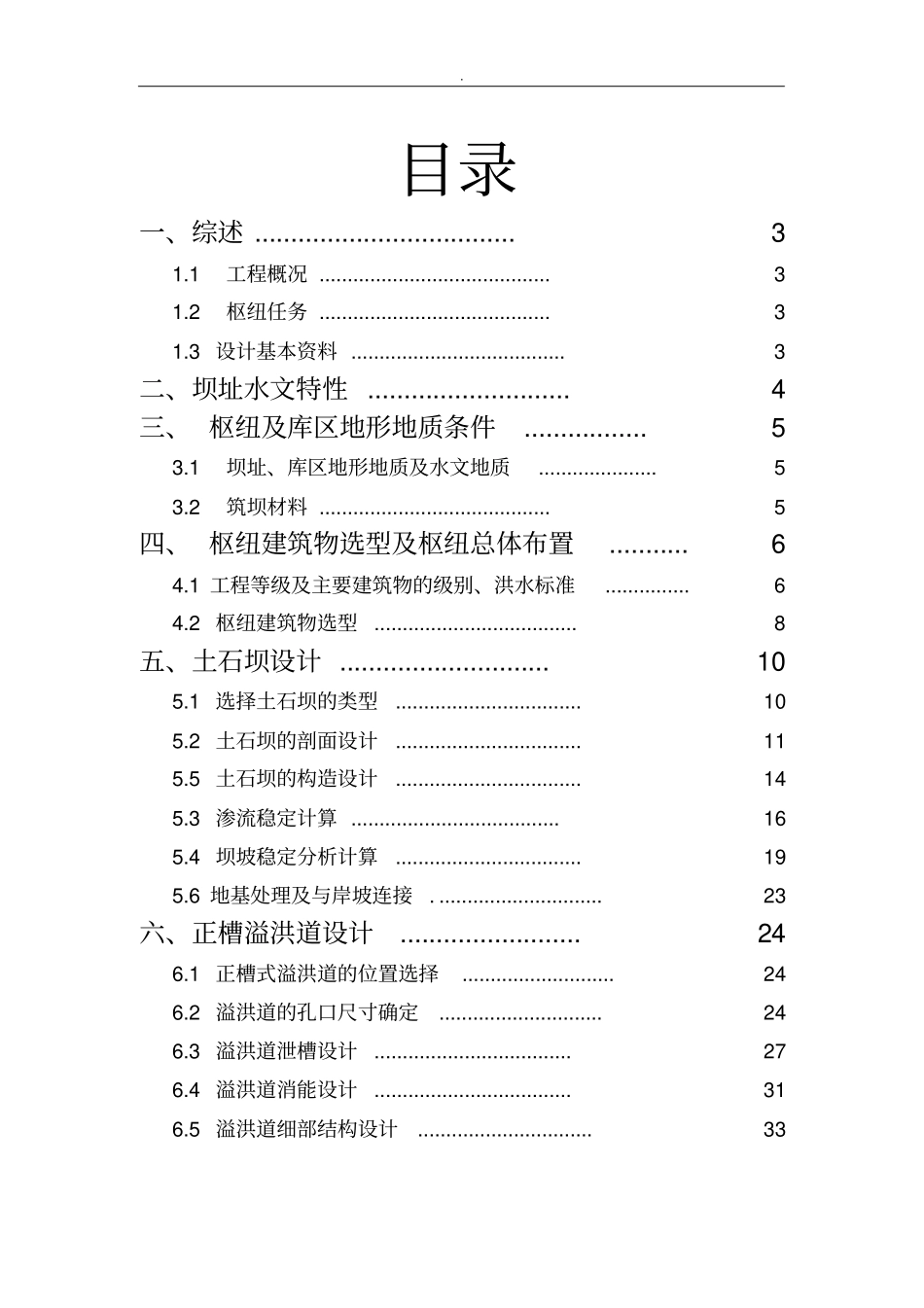

平山水利枢纽设计说明书_第2页
2/33
平山水利枢纽设计说明书_第3页
3/33
.平山水利枢纽设计计算书.目录一、综述....................................31.1工程概况.........................................31.2枢纽任务.........................................31.3设计基本资料......................................3二、坝址水文特性............................4三、枢纽及库区地形地质条件.................53.1坝址、库区地形地质及水文地质.....................53.2筑坝材料.........................................5四、枢纽建筑物选型及枢纽总体布置...........64.1工程等级及主要建筑物的级别、洪水标准...............64.2枢纽建筑物选型....................................8五、土石坝设计.............................105.1选择土石坝的类型.................................105.2土石坝的剖面设计.................................115.5土石坝的构造设计.................................145.3渗流稳定计算.....................................165.4坝坡稳定分析计算.................................195.6地基处理及与岸坡连接..............................23六、正槽溢洪道设计.........................246.1正槽式溢洪道的位置选择...........................246.2溢洪道的孔口尺寸确定.............................246.3溢洪道泄槽设计...................................276.4溢洪道消能设计...................................316.5溢洪道细部结构设计...............................33.一、综述1.1工程概况平山水库位于湖北省某县平山河中游,该河系睦水的主要支流,全长284公里,流域面积为556平方公里,坝址以上控制流域面积为491平方公里;平山河是山区性河流,河床比降3‰,沿河道有地势比较平坦的小平原,地势自南向东由高变低。最低高程为62.5左右。1.2枢纽任务该枢纽以灌溉发电为主,并结合防洪、航运、养殖、给水等进行开发。1.3设计基本资料1..水库规划资料(1)正常蓄水位:113.0m(2)设计洪水位:113.1m(百年一遇)(3)校核洪水位:113.5m(千年一遇)(4)死水位:105.0m(发电极限工作深度为8m)(5)灌溉最低库水位:104.0m(6)水库总库容:2.0亿m3(7)水库有效库容:1.15亿m3(8)发电调节保证流量Qp=7.35m3/s,相应的下游水位63.20m;.(9)发电最大引用流量Qmax=28m3/s,相应的下游水位68.65m;(10)设计情况下,溢洪道下泄流量Q%1=840m3/s,相应下游水位72.65m。(11)校核情况下,溢洪道下泄流量Q%1.0=1340m3/s,相应下游水位75.30m。(12)水库淤积高程85.00m。2.枢纽组成建筑物设计条件(1)主坝:沿坝轴线布置。(2)河岸溢洪道:堰顶高程为107.5m。(3)水电站:装机容量为9000kw,三台机组,厂房尺寸为30.0×9.02m,引水隧洞直径3.50m,尾水底板高程62.0m。(4)放空建筑物可利用导水隧洞,洞底高程为70.0m,洞直径5.0m,上游土石围堰顶部高程85.0m,下游土石围堰顶部高程70.0m.3.力学参数基岩允许抗压强度2MPa,混凝土与基岩摩擦系数f=0.58。基岩的内摩擦系数f=0.7,凝聚力C=0.5MPa,容重=26KN/m3。4.其他坝顶设有公路,枢纽工程的对外交通有水路、公路、铁路。坝区地震烈度5~6度,设计时不考虑。二、坝址水文特性暴雨洪峰流量Q%05.0=1860m3/s,Q%5.0=1550m3/s,Q%1=1380m3./s。多年平均流量13.34m3/s,多年平均水量4.22亿m3,多年平均最大风速10m/s,水库吹程8km,多年平均降雨次数48次/年,库区气候温和。三、枢纽及库区地形地质条件3.1坝址、库区地形地质及水文地质平山河流域多为丘陵山区,在平山河上游都为大山区,河谷山势陡峭,河谷边坡一般为60°~70°,地势高差都在80~120m,河谷冲割很深,河床一般为100m左右,河道弯曲相当厉害,枢纽布置处成S形,沿河滩及坡积层发育,在坝轴下游300m处的两岸河谷呈马鞍形,起覆盖物教厚,岩基产状凌乱。靠坝址上游有泥盆五通沙岩,坝址下游有二叠纪灰岩,坝轴线位于五通沙岩上。在平山咀以南,即石灰岩与沙岩分界处,发现一大断层,其走向近东西,倾向大致向北西,在坝轴线左侧的为五通沙岩,特别破碎,产状凌乱,两岸岩石...
