USB编程电缆驱动程序安装指南详细说明书VIP免费

USB编程电缆驱动程序安装指南详细说明书_第1页
1/9
USB编程电缆驱动程序安装指南详细说明书_第2页
2/9
USB编程电缆驱动程序安装指南详细说明书_第3页
3/9

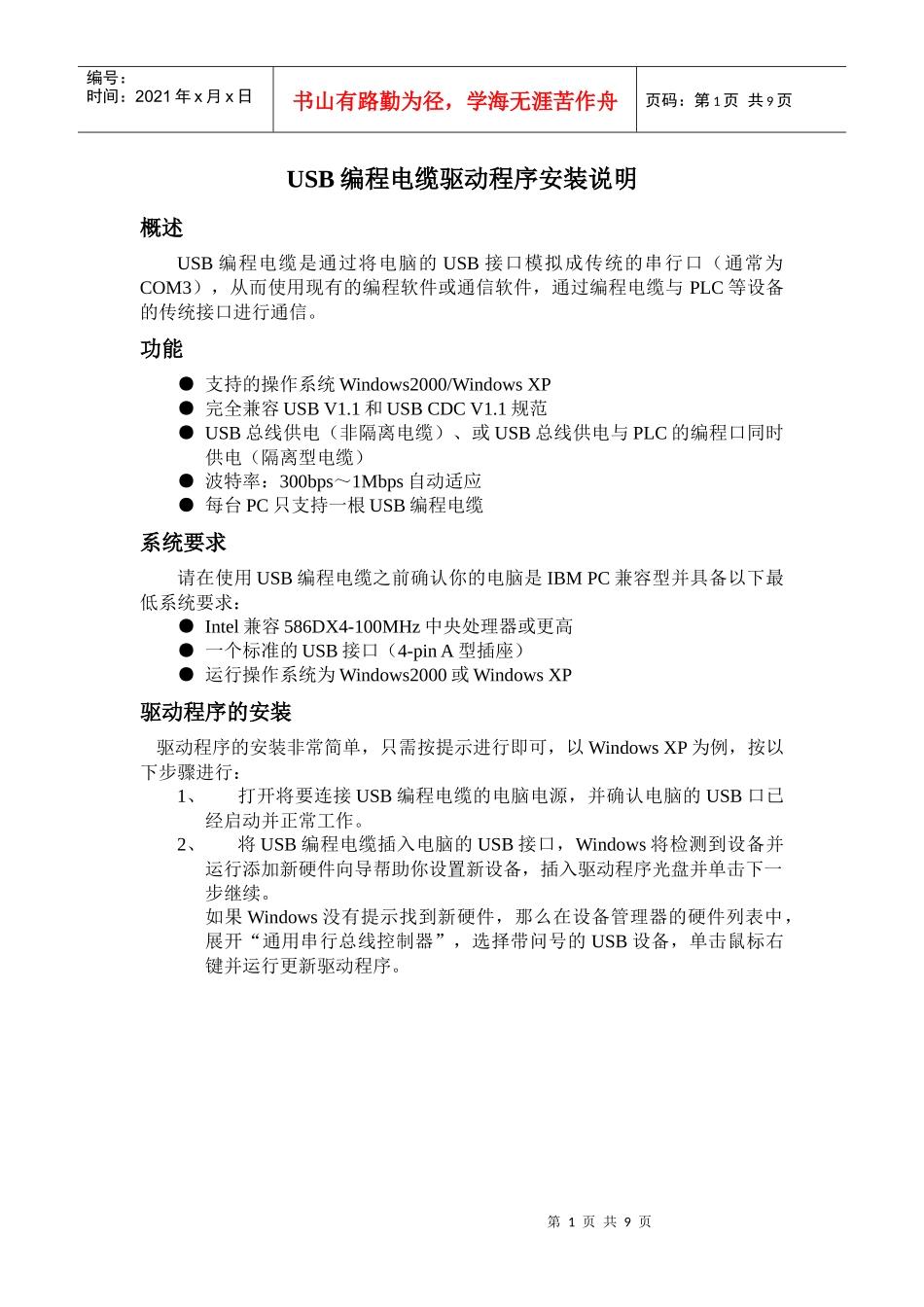

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页USB编程电缆驱动程序安装说明概述USB编程电缆是通过将电脑的USB接口模拟成传统的串行口(通常为COM3),从而使用现有的编程软件或通信软件,通过编程电缆与PLC等设备的传统接口进行通信。功能●支持的操作系统Windows2000/WindowsXP●完全兼容USBV1.1和USBCDCV1.1规范●USB总线供电(非隔离电缆)、或USB总线供电与PLC的编程口同时供电(隔离型电缆)●波特率:300bps~1Mbps自动适应●每台PC只支持一根USB编程电缆系统要求请在使用USB编程电缆之前确认你的电脑是IBMPC兼容型并具备以下最低系统要求:●Intel兼容586DX4-100MHz中央处理器或更高●一个标准的USB接口(4-pinA型插座)●运行操作系统为Windows2000或WindowsXP驱动程序的安装驱动程序的安装非常简单,只需按提示进行即可,以WindowsXP为例,按以下步骤进行:1、打开将要连接USB编程电缆的电脑电源,并确认电脑的USB口已经启动并正常工作。2、将USB编程电缆插入电脑的USB接口,Windows将检测到设备并运行添加新硬件向导帮助你设置新设备,插入驱动程序光盘并单击下一步继续。如果Windows没有提示找到新硬件,那么在设备管理器的硬件列表中,展开“通用串行总线控制器”,选择带问号的USB设备,单击鼠标右键并运行更新驱动程序。第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页3、Windows将检测到安装信息,显示“USBHighSpeedSerialConverter”设备,并出现如下没有通过Windows徽标测试的信息框,单击“仍然继续”。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页4、继续安装,让Windows拷贝驱动程序文件到你的硬盘。5、当Windows显示完成找到新硬件向导,单击“完成”结束安装。第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页6、安装完成后,请确认在Windows的“开始\设置\控制面板\系统\硬件\设备管理器”菜单的“端口(COM和LPT)”展开条目中出现“USBSerialPort(COMx)”,这个COMx就是USB编程电缆使用的COM口号。以后每次使用只要插入编程电缆就会出现该COM口,你只需在编程软件或通信软件等应用软件中选中该COM口即可。第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页驱动程序的删除删除驱动程序是为了释放COM口资源以便其他设备使用,或驱动程序故障时需将其删除后重新安装,按下面步骤删除驱动程序:1、从你的电脑上拔下USB编程电缆。2、运行面板中的添加或删除程序”,选择“USBSerialConverterDrivers”,单击删除按钮。第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共9页3、显示如下提示窗口,单击“Continue”按钮。4、当驱动程序被删除后显示如下信息窗口,单击“Finish”按钮结束也可以直接运行驱动程序光盘中的Ftdiunin文件来删除驱动程序。第7页共9页第6页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共9页如何改变COM口号有些早期的应用软件支持的串口数量是有限的,如某PLC编程软件支持的串口号为COM1~COM4,由于安装USB编程电缆之前已安装了其它的USB转UART设备,安装USB编程电缆驱动程序后在设备管理器中显示该电缆地址为COM6,这样一来编程软件就无法访问该COM口。这时候就需改变编程电缆的COM口号,有以下二个方法:1、删除所有的USB转UART产品的驱动程序以释放COM口资源,重新安装USB编程电缆驱动程序,这时设备管理器将显示该电缆地址为COM3。2、在Windows2000/XP系统中可直接更改COM口号,双击设备管理器中需更改的COM口设备,出现设备属性信息窗口,选择“端口设置”,如下图所示。第8页共9页第7页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共9页点击“高级”按钮,出现下面高级设置信息窗口,将COM口设置成你所希望的COM口序号,并单击“确定”按钮完成。使用中的注意事项:1、如果电脑开机时未检测...
