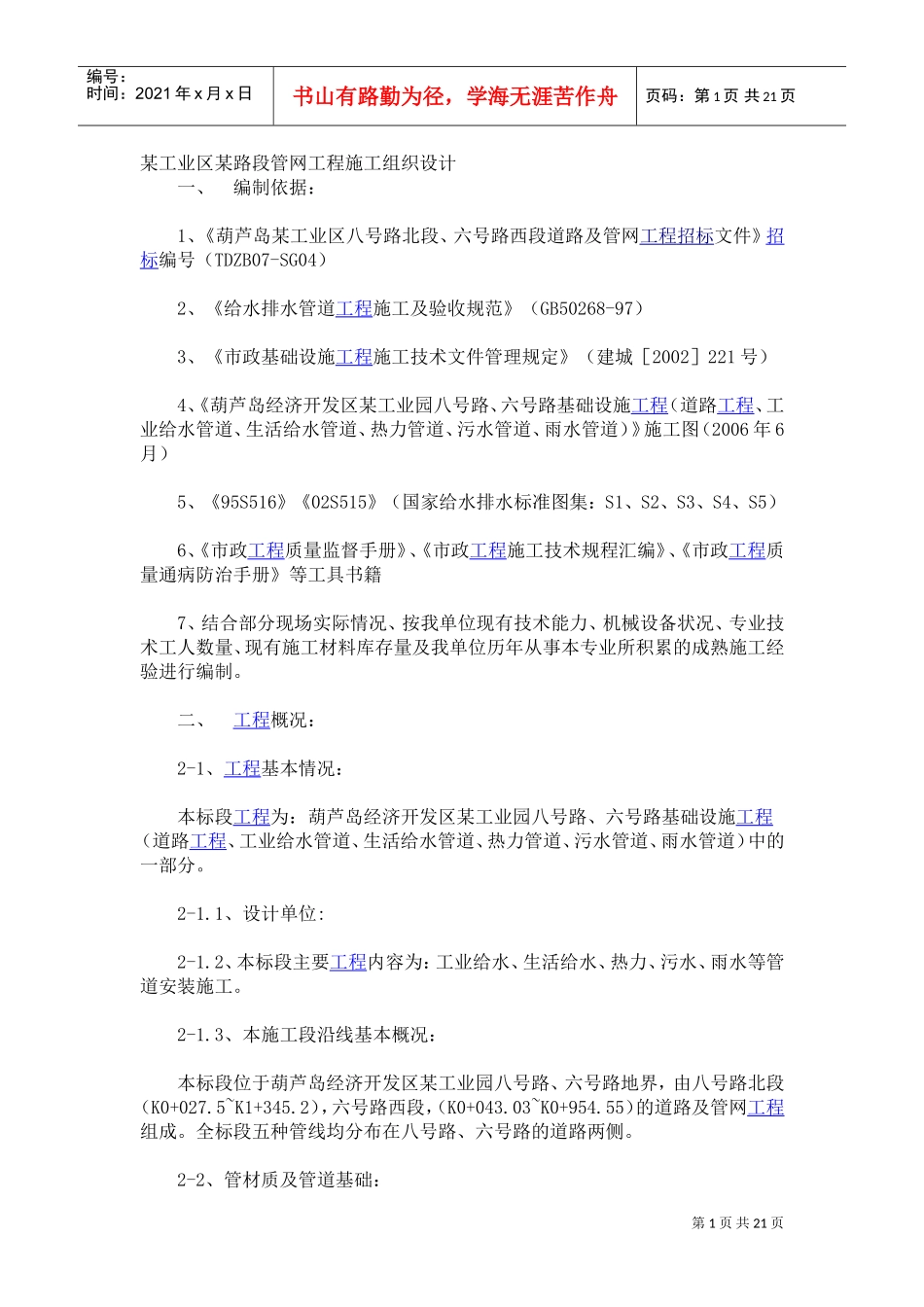

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页某工业区某路段管网工程施工组织设计一、编制依据：1、《葫芦岛某工业区八号路北段、六号路西段道路及管网工程招标文件》招标编号（TDZB07-SG04）2、《给水排水管道工程施工及验收规范》（GB50268-97）3、《市政基础设施工程施工技术文件管理规定》（建城［2002］221号）4、《葫芦岛经济开发区某工业园八号路、六号路基础设施工程（道路工程、工业给水管道、生活给水管道、热力管道、污水管道、雨水管道）》施工图（2006年6月）5、《95S516》《02S515》（国家给水排水标准图集：S1、S2、S3、S4、S5）6、《市政工程质量监督手册》、《市政工程施工技术规程汇编》、《市政工程质量通病防治手册》等工具书籍7、结合部分现场实际情况、按我单位现有技术能力、机械设备状况、专业技术工人数量、现有施工材料库存量及我单位历年从事本专业所积累的成熟施工经验进行编制。二、工程概况：2-1、工程基本情况：本标段工程为：葫芦岛经济开发区某工业园八号路、六号路基础设施工程（道路工程、工业给水管道、生活给水管道、热力管道、污水管道、雨水管道）中的一部分。2-1.1、设计单位:2-1.2、本标段主要工程内容为：工业给水、生活给水、热力、污水、雨水等管道安装施工。2-1.3、本施工段沿线基本概况：本标段位于葫芦岛经济开发区某工业园八号路、六号路地界，由八号路北段（K0+027.5~K1+345.2），六号路西段，（K0+043.03~K0+954.55）的道路及管网工程组成。全标段五种管线均分布在八号路、六号路的道路两侧。2-2、管材质及管道基础：第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页2-2.1、其主管材为：1、钢筋砼预应力承插管胶圈接口，管径为：DN200mm、DN300mmDN400mm、DN500mmDN600mm、DN800mmDN1000mm、DN1200mm2、聚氨脂泡沫保温δ=50mm螺旋焊管焊接，管径为：DN200mm、DN600mmDN1000mm3、塑料管热熔连接（HDPE），管径为：DN100mm、DN200mmDN300mmDN400mmDN600mm2-2.2、120°、180°砂砾石管道基础，按国标图集《95S516-7、10、11》施工，根据各部位管沟基底持力层情况，管道基础下应视具体情况现场决定（经设计单位同意）局部加深处理。2-3、施工用水、用电：由于本工程位于经济开发区某工业园内，现场无有施工电源和施工、生活用水施工时设75KW发电机组，用以保证施工用电。设4t水车运水，用以保证每天施工及生活用水、用电（以工程监理现场签证为准）。2-4、现场施工运输通道：2-4.1、原则上利用现有八号路、六号路路面做施工道路；但因经济开发区某工业园内正处于基础设施建设阶段，八号路、六号路区段内道路均在修建中（局部回填不到位）施工前应局部修整路面后，方可保证大型施工机械及管材运输车辆到达施工现场。第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页2-4.2、八号路、六号路上局部未修建道路的管段应视具体情况由建设单位和监理单位现场决定是否修筑临时施工道路，以保证正常施工的进行。2-5、管沟开挖：本工程采用液压反铲挖掘机机械开挖，人工配合辅助开挖管沟基底、修整边坡和局部不能使用机械开挖的管沟及排水沟、集水坑修筑。人工配合开挖基底泥砂等，按总工程量的1/10计算。2-5.1、采用机械开挖管沟。应根据现场土质情况随时调整放坡系数。土方堆放在施工道路外侧并应视各管段实际是否有足够场地堆放挖出土方，现场决定是否将土方外运，回填时运回（应以建设单位和工程监理单位现场签证为准）。无论是否外运土方，管沟边距堆土处不应小于1m，堆土高度不应大于3m，以避免因土方堆积过多，使沟壁产生过大侧压力，造成沟壁塌方，避免施工损失及伤亡事故发生。2-6、排降水措施：管沟内设两条排水沟（400×400mm），集水坑（1000×1000×1000～3000mm），视地下水渗、涌情况而现场决定集水坑设置数量，根据地下水渗涌量情况而决定每坑内设3"～4"泥浆泵数量并进行昼夜连续排除地下水，以保证管道基础施工及管基底土不被水浸。在管道施工完成回填前，排净沟内水，以保证回填土质量。是否设排水设施应...
