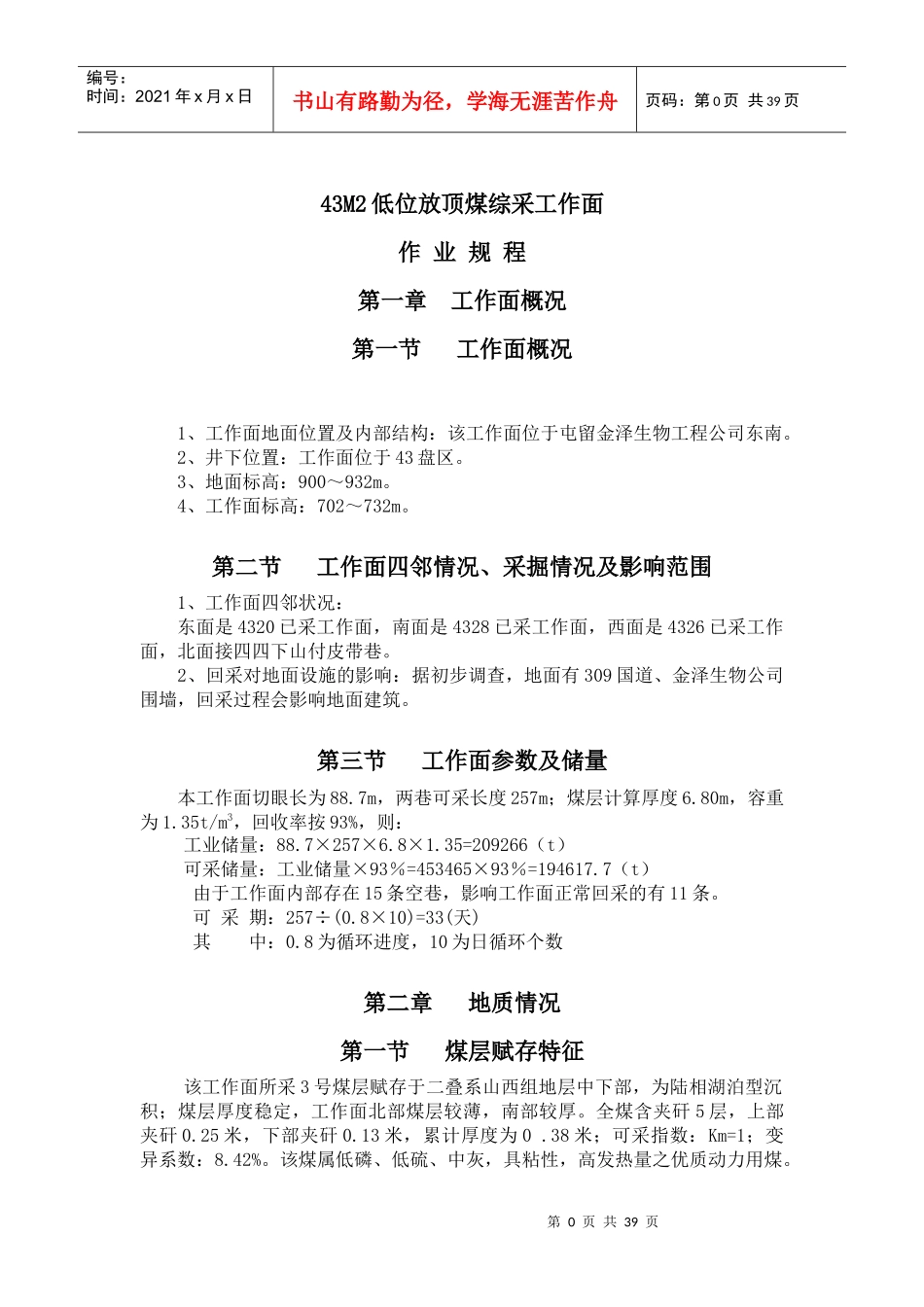

第0页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共39页43M2低位放顶煤综采工作面作业规程第一章工作面概况第一节工作面概况1、工作面地面位置及内部结构：该工作面位于屯留金泽生物工程公司东南。2、井下位置：工作面位于43盘区。3、地面标高：900～932m。4、工作面标高：702～732m。第二节工作面四邻情况、采掘情况及影响范围1、工作面四邻状况：东面是4320已采工作面，南面是4328已采工作面，西面是4326已采工作面，北面接四四下山付皮带巷。2、回采对地面设施的影响：据初步调查，地面有309国道、金泽生物公司围墙，回采过程会影响地面建筑。第三节工作面参数及储量本工作面切眼长为88.7m，两巷可采长度257m；煤层计算厚度6.80m，容重为1.35t/m3，回收率按93%，则：工业储量：88.7×257×6.8×1.35=209266（t）可采储量：工业储量×93％=453465×93％=194617.7（t）由于工作面内部存在15条空巷，影响工作面正常回采的有11条。可采期：257÷(0.8×10)=33(天)其中：0.8为循环进度，10为日循环个数第二章地质情况第一节煤层赋存特征该工作面所采3号煤层赋存于二叠系山西组地层中下部，为陆相湖泊型沉积；煤层厚度稳定，工作面北部煤层较薄，南部较厚。全煤含夹矸5层，上部夹矸0.25米，下部夹矸0.13米，累计厚度为0.38米；可采指数：Km=1；变异系数：8.42%。该煤属低磷、低硫、中灰，具粘性，高发热量之优质动力用煤。第1页共39页第0页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页表2—1煤质状况表WAVQFcSY工业牌号水分（％）灰分（％）挥发分（％）发热量(cal/kg)固定碳（％）全硫（％）胶质层最大厚度（mm）1.2414.8814.78580069.10.285.5PSM表2—2普氏硬度表普氏硬度（f）煤层夹矸直接顶直接底1～32～33～83～8第二节地质构造情况整体上看，该工作面是一个向西南倾斜的单斜构造，平均煤厚6.8米，煤层倾角为6°左右。从周围已回采和掘进的情况看,43M2运巷掘进过程至开口往里33.7米处曾揭露断层F104，开口往里165米处揭露F105，风巷开口往里119.6米处揭露断层F105。但由于工作面内部存在大量空巷，总数目为15条，在回采过程中需要通过的有11条，在回采前应制定过空巷专项措施。空巷特征如下表2—3所示：表2—3—1空巷特征表编号巷道名称煤层布置位置与切眼位置关系巷道断面（宽×高）回采影响1#43二下山辅轨沿顶板布置垂直3.0×3.0较小2#1#联络巷沿顶板布置斜交3.0×3.0较小3#2#联络巷顶板至底板斜交3.0×3.0较小4#43M1运巷车场顶板至底板斜交4.0×3.2较小5#43M1运巷沿底板布置近平行4.5×3.2较大6#4326运巷车场顶板至底板斜交3.5×3.0较小7#43二下山南辅轨顶板至底板近平行3.5×3.0较大8#43M1风巷沿底板布置近平行3.5×3.0较大第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页9#43M1风巷车场顶板至底板斜交3.5×3.0较小10#4326运巷沿底板布置近平行4.5×3.0较大11#4326旧车场顶板至底板斜交3.5×3.0较大表2—3—2空巷特征表编号巷道名称原支护方式修复后支护方式回采影响1#43二下山辅轨工刹支护锚网，顶板开裂离层段采用锚索吊工字钢加打木垛支护较小2#1#联络巷工刹支护锚网+木垛较小3#2#联络巷工刹支护锚网+木垛较小4#43M1运巷车场锚网支护锚网+木垛较小5#43M1运巷锚喷支护，风桥采用工墙背支护锚网+木垛较大6#4326运巷车场工刹锚网支护锚网+木垛较小7#43二下山南辅轨工刹锚网支护锚网+木垛较大8#43M1风巷工刹锚网支护锚网+木垛较大9#43M1风巷车场工刹支护锚网+木垛较小10#4326运巷工刹锚网支护锚网+木垛较大11#4326旧车场工刹锚网支护锚网+木垛较大第三节围岩及其特征围岩及其特征见表2—4所示。煤（岩）层综合柱状图见图2—1表2—4围岩及其特征第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页煤层顶底板情况顶底板岩性厚度（m）岩性描述老顶中砂岩16.39中粒石英长石砂岩、含黑色矿物及白云母、分选性较差、磨圆中等、局部含有黑色条纹，有少量层面含有炭化薄膜直接顶砂质泥岩4.41质均一、含较多的白云母...
