北京电话局工程施工组织总设计方案VIP免费

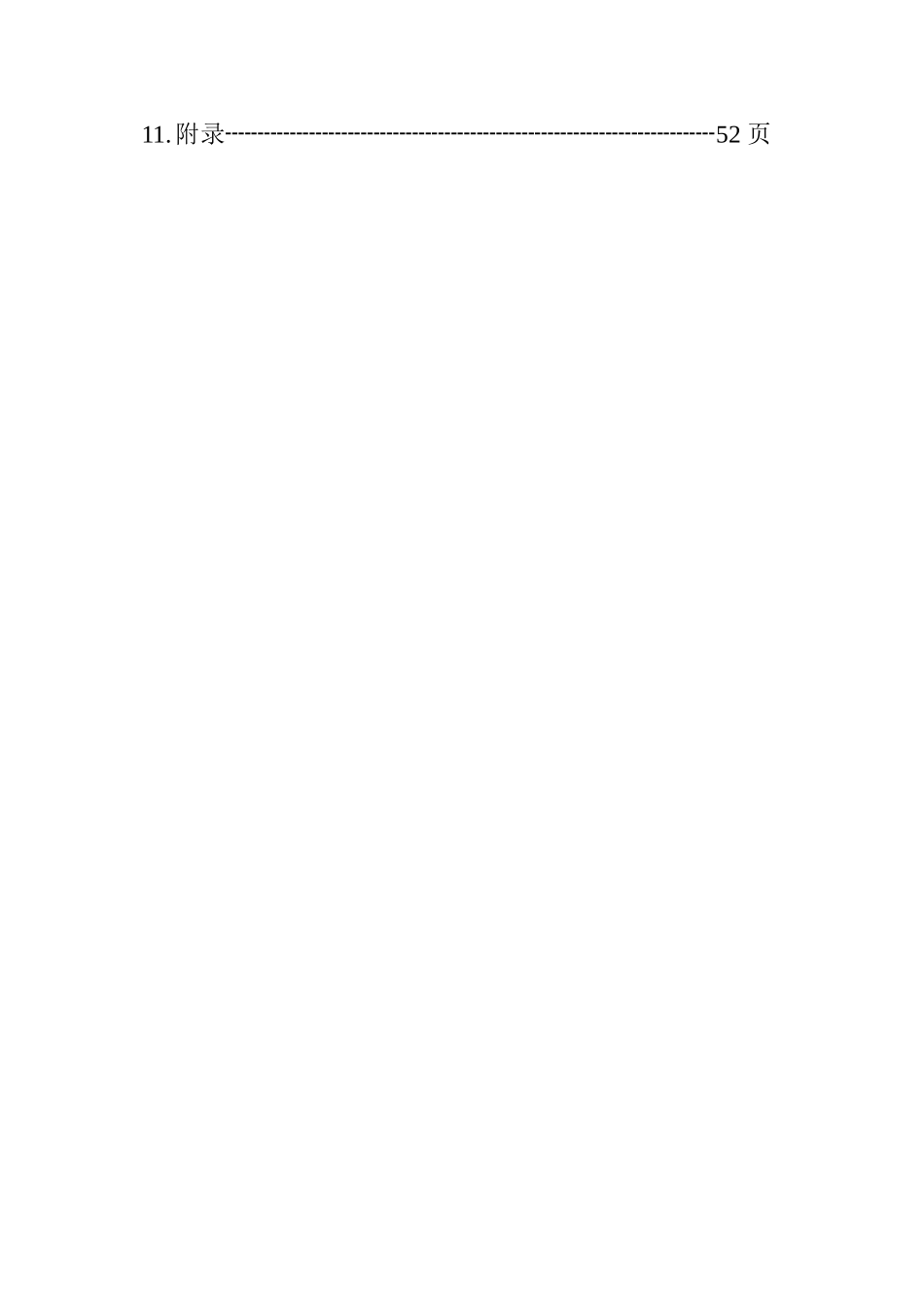

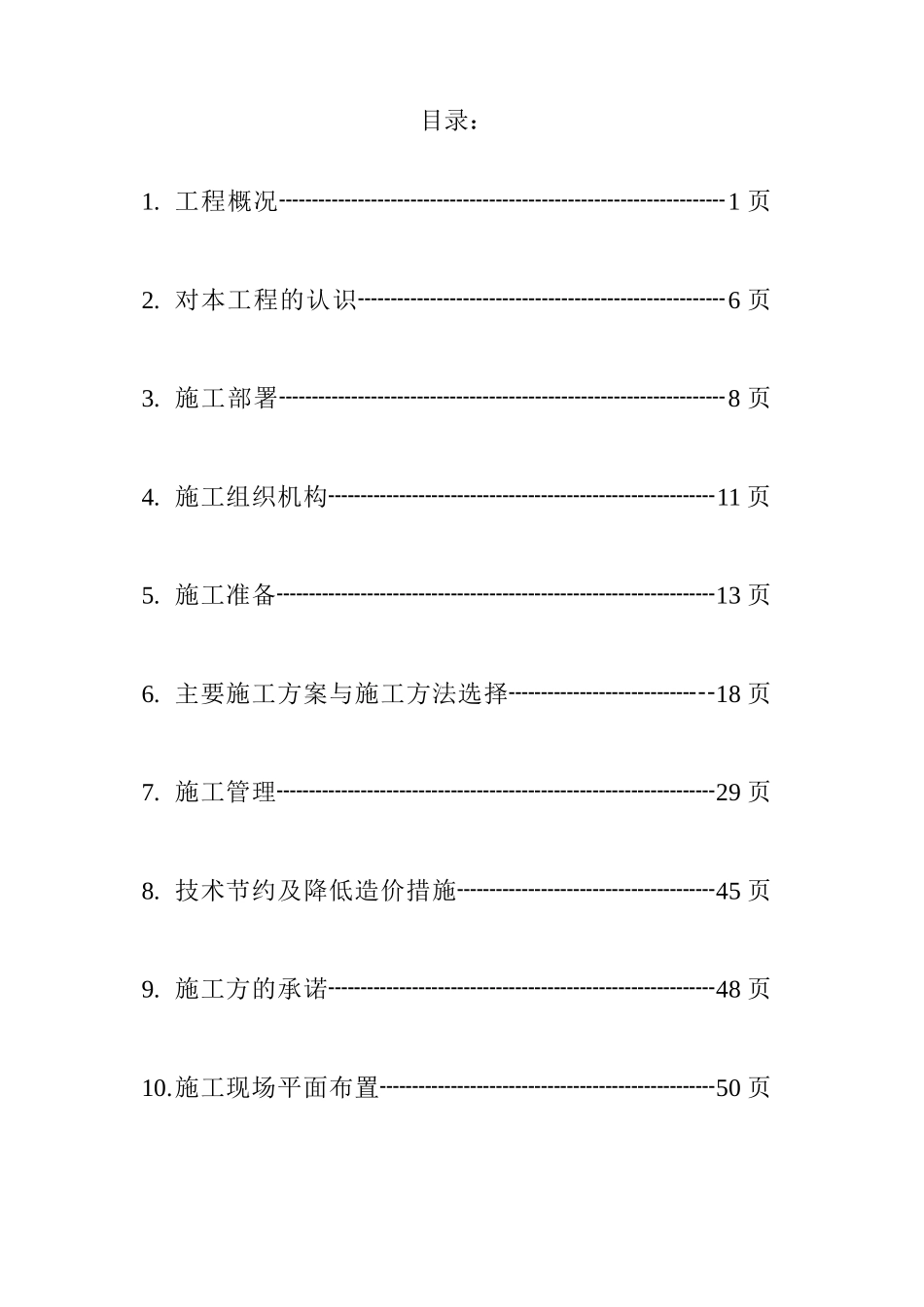

旧宫电话局工程施工组织总设计1999/12/13目录：1.工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1页2.对本工程的认识┈┈┈┈┈┈┈┈┈┈┈┈┈┈6页3.施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈8页4.施工组织机构┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11页5.施工准备┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈13页6.主要施工方案与施工方法选择┈┈┈┈┈┈┈┄18页7.施工管理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈29页8.技术节约及降低造价措施┈┈┈┈┈┈┈┈┈┈45页9.施工方的承诺┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈48页10.施工现场平面布置┈┈┈┈┈┈┈┈┈┈┈┈┈50页11.附录┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈52页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页旧宫电话局工程施工组织总设计编制依据：《混凝土结构工程施工及验收规范》(GB50204-92)《建筑装饰工程施工及验收规范》(JGJ73-91)北京市《建筑安装工程分项施工工艺规程》《建筑工程质量检验评定标准》（GBJ301-88）业主提供的全套施工图纸，工程地质勘察报告,招标文件。同类工程的施工资料及施工经验。一.工程概况1.建筑设计工程建设地点：北京市大兴县旧宫镇建筑性质：电信建设单位：北京市电信管理局工程建设部设计单位：北京邮电设计院建筑面积：7750m2；地上层，地下一层。±0.000=绝对标高33.9m，室内外高差0.3m。建筑物檐高20.4m，最高处24.2m建筑物层高：机房楼首层5.1m，2~5层4.5m第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页营业厅首层5.1m,2~3层4.5m;油机变电首层6m,夹层2米，二层5m;建筑设计特点：建筑物分为机房楼、营业厅、油机变电房三部分。建筑总体布局呈”L”形。外立面以白色和赭石色为主的涂料墙面，窗四框为浅黄色线条，建筑色彩鲜明，富有现代气息。外窗采用塑钢窗，西立面营业厅入口处设一不锈钢悬挂雨棚。二次结构围护墙内墙为200mm厚加气混凝土块，外墙为300mm厚加气混凝土块。室内装修特点：楼地面：首层营业厅、门厅、多功能厅部分为花岗岩楼面，其他走廊和电梯厅公用部分为现制美术水磨石楼面，机房和办公性房间为普通现制磨石楼面和水泥楼面。内墙作法主要为丙稀酸乳胶漆,其中电池室为防酸漆，食堂为釉面砖。顶棚：走廊和电梯厅办公性房间为铝合金T形龙骨硅钙板吊顶。机房为白色耐擦洗涂料。营业厅为矿棉吸音板吊顶。外窗为塑钢窗，机房楼内门为普通五夹板门，营业厅楼内门为硬木夹板门。机房楼设2吨载货电梯一部，机房楼设A、B两楼梯间，营业厅设一处楼梯间。地下外防水为混凝土刚性防水(S8)加1.2mm厚聚氨脂涂膜防水的复合防水。屋面为铺水泥花装砖上人屋面，防水层为三元第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页乙丙卷材防水层，保温层为60厚聚苯乙烯泡沫板。2.结构设计基础为600mm厚筏板式基础，基础埋深：机房楼E轴以北为7.4mE轴以南为6m。油机变电房和营业厅基础埋深6m。结构形式为现浇框架结构，框架柱截面600×600,框架梁截面400×1000、400×800、300×600、,次梁截面250×500,地下室外墙厚度为350、300。地下室楼板厚度200mm,地上结构楼板厚度120mm。混凝土强度等级：基础垫层：C10;基础底板—五层屋顶板C30；二次结构为C20；砌体结构：砖MU7.5；砂浆地下M5水泥砂浆，地上M5混合砂浆。3.设备安装工程设计楼内设有集中空调和电信专用空调两套通风空调系统，集中空调设备的主机位于地下一层。电气部分包括动力照明、电话、电视、防雷接地、消防控制、第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页楼宇自动控制、1301消防、电信工艺专用管线等。暖卫包括上水、下水、暖气、水消防、1301消防等系统。电梯：载货电梯一部。食梯一部。第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页4.主要项目工程量主要项目工程量一览表表1项目数量项目数量钢筋加工绑扎796.6t挖土方23575m3混凝土6328.95m3回填土方12500m3砌体...
