PE给水管施工技术VIP免费

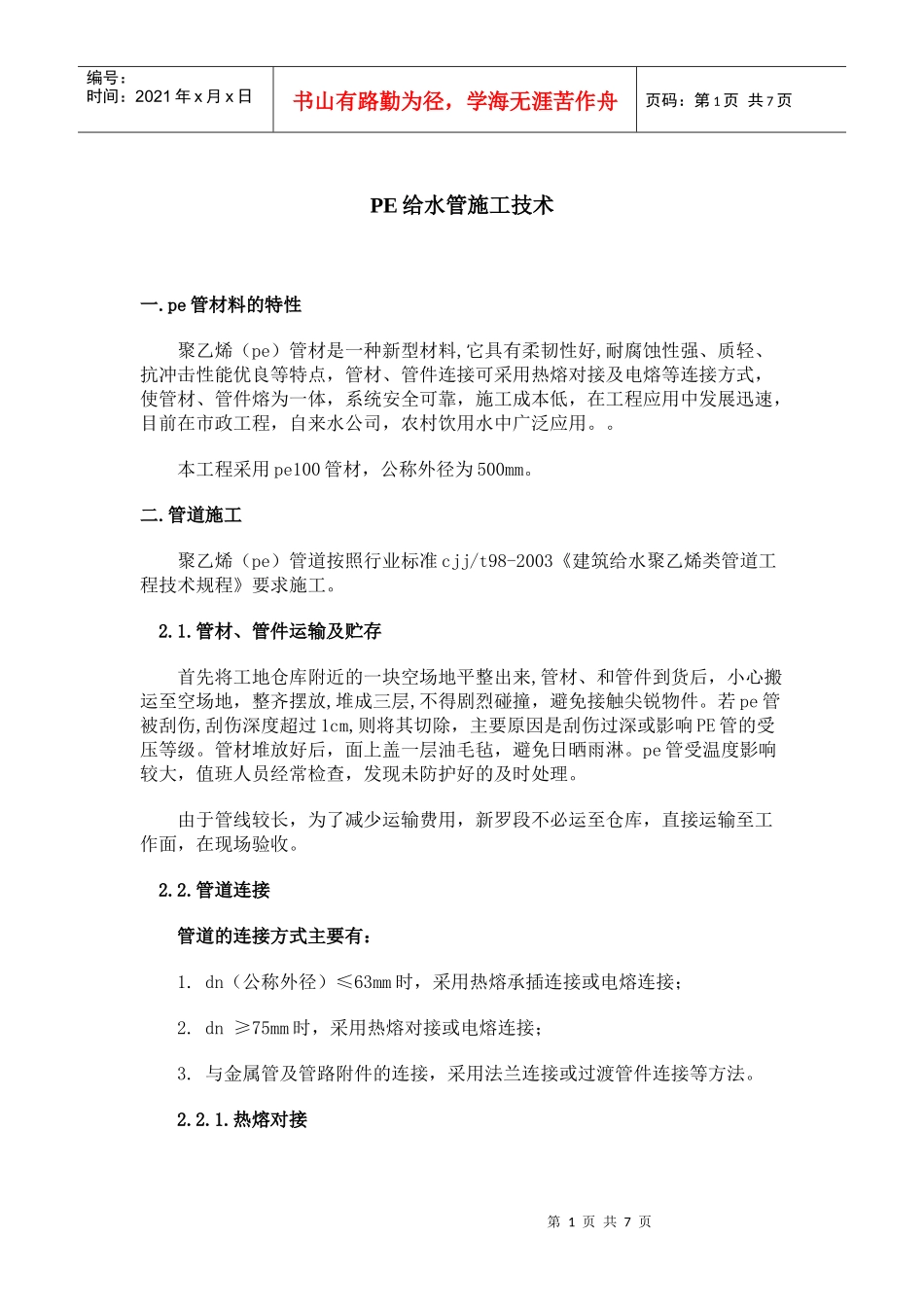

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页PE给水管施工技术一.pe管材料的特性聚乙烯（pe）管材是一种新型材料,它具有柔韧性好,耐腐蚀性强、质轻、抗冲击性能优良等特点，管材、管件连接可采用热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中发展迅速，目前在市政工程，自来水公司，农村饮用水中广泛应用。。本工程采用pe100管材，公称外径为500mm。二.管道施工聚乙烯（pe）管道按照行业标准cjj/t98-2003《建筑给水聚乙烯类管道工程技术规程》要求施工。2.1.管材、管件运输及贮存首先将工地仓库附近的一块空场地平整出来,管材、和管件到货后，小心搬运至空场地，整齐摆放,堆成三层,不得剧烈碰撞，避免接触尖锐物件。若pe管被刮伤,刮伤深度超过1cm,则将其切除，主要原因是刮伤过深或影响PE管的受压等级。管材堆放好后，面上盖一层油毛毡，避免日晒雨淋。pe管受温度影响较大，值班人员经常检查，发现未防护好的及时处理。由于管线较长，为了减少运输费用，新罗段不必运至仓库，直接运输至工作面，在现场验收。2.2.管道连接管道的连接方式主要有：1.dn（公称外径）≤63mm时，采用热熔承插连接或电熔连接；2.dn≥75mm时，采用热熔对接或电熔连接；3.与金属管及管路附件的连接，采用法兰连接或过渡管件连接等方法。2.2.1.热熔对接第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页pe管相互连接本工程选用热熔对接方式。使用该方法连接时，采用热熔对接焊机，具体步骤如下：⑴把待接管材置于焊机夹具上并夹紧；⑵将管材待连接端清洁干净，然后铣削连接面，若连接端不干净，则易产生漏水现象。⑶校直两对接件，使其错位量不大于2mm；⑷放入加热板；⑸加热完毕，取出加热板；⑹迅速接合两加热面，升压至熔接压力30pa并保压冷却；⑺热熔完成。热熔焊机操作人员应遵循以下焊接参数。焊接参数表壁厚（mm）预热时的卷边高度（mm）（预热温度210±10℃）加热时间（s）（温度210±10℃）允许最大切换时间（s）焊缝在保压状态下的冷却时间（min）12.2-18.21.0120-170817-2420.1-25.51.5210-2501025-322.2.2.过渡连接在与金属管及管路附件（如阀门、水表等）的接口连接处采用丝扣或法兰等过渡管件进行连接。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页pe管法兰连接示意图http://www.pprpe.cn2.3.管道安装沟槽开挖后，在沟底铺上20cm沙土或合乎可要求的原土整平夯实，回填就地取材。基础通过隐蔽验收后方可进行管道安装。若沟槽周边没位置，则在沟槽中进行连接和安装，若沟槽周边有场地，则预先在地面上接成一定长度的管路，等到每个焊口都充分冷却后，再整体安装。整体安装可拖拉的最大安全距离为50m。2.4.管道回填管道安装完毕，经验收合格后再进行管道回填。在管道安装与铺设完毕后应尽快回填。管道回填分两步：（a）用沙土或符合要求的原土回填管道两肋，一次回填高度为100~150mm,捣实后再回填第二层直到回填到管顶以上至少100mm处。在回填过程中，管道下部与管底的空隙处易被忽略，要注意夯实。管道接口前后200mm范围内不回填，以便试压时观察各接头质量。（b）管道试压合格后的大面积回填（500mm厚），管顶300mm以上部分回填原土并填实，采用机械回填时，要从管的两侧同时回填，机械不得在管上行驶。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页管顶以上300mm回填后，在进行管道试压，以防试压时管道系统产生推移。管周围200mm以内的回填土不得含粒径大于10mm的坚硬石块。2.5.试压与清洗为检验供水管的驳接止水质量和供水管的安装质量是否符合设计要求，在供水管安装后，需做压水试验。压水试验共分两类，其一为施工过程中的分段试验，其二为全线驳接完成后的竣工试验。2.5.1.试验压力的确定本工程选用的pe管材有两个公称压力等级：0.6mpa、0.8mpa。1.管材适温性能。pe管道的公称压力（pn）是指在20◦c时的内水压力指标。本工程介质温度在20~40◦c之间时，...
