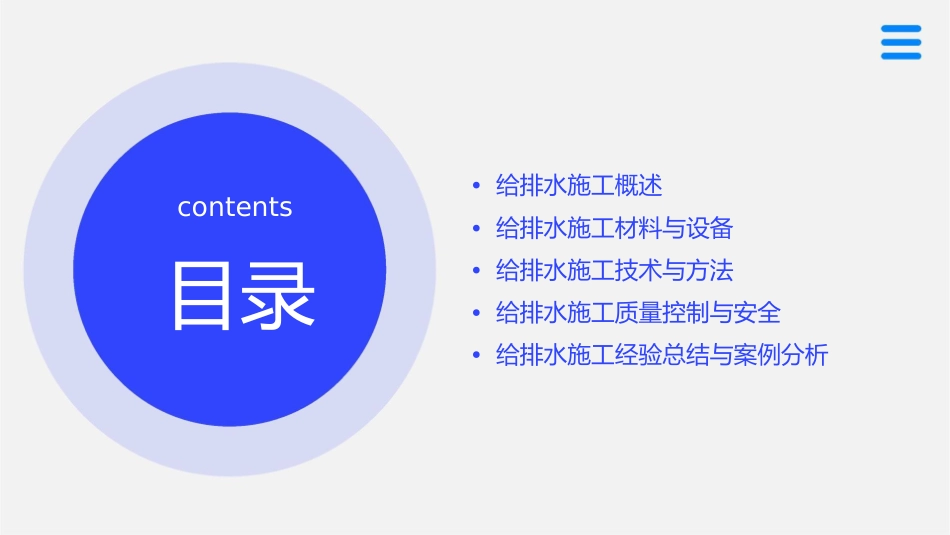

排水施工件•给排水施工概述contents•给排水施工材料与设备•给排水施工技术与方法•给排水施工质量控制与安全•给排水施工经验总结与案例分析目录给排水施工的定义与重要性定义给排水施工是指为满足城市居民生活和工业生产的供水需求，以及处理和排放废水而进行的管道、设备安装和系统构建的工程。重要性给排水设施是城市基础设施的重要组成部分，对于保障居民生活质量和工业生产的正常运行至关重要。给排水系统的组成与功能组成给排水系统由给水系统和排水系统两部分组成。给水系统包括取水、处理、输水和配水设施，而排水系统包括污水收集、处理和排放设施。功能给水系统的主要功能是为城市居民和工业提供安全可靠的饮用水和生产用水，而排水系统的主要功能是收集、处理和排放城市生活和工业废水，以防止水体污染和维护环境卫生。给排水施工的基本流程施工准备施工阶段验收阶段维护保养根据施工组织设计进行管道、设备安装及系统调试，确保各项工程符合设计要求。包括现场勘查、设计图纸会审、编制施工组织设计等前期工作。对给排水系统的各项指标进行检测和验收，确保系统正常运行。定期对给排水设施进行检查、维修和保养，保证设施长期稳定运行。管材的选择与使用010203塑料管材金属管材管材的连接方式具有轻便、耐腐蚀、连接方便等特点，适用于室内给排水管道。强度高、耐压性能好，适用于室外给排水管道及高层建筑给水管道。热熔连接、电熔连接、承插连接、法兰连接等，根据管材类型和用途选择合适的连接方式。管道配件的种类与用途01020304阀门接头弯头三通控制管道内水流方向、流量和压力，常用阀门有闸阀、截止阀、球阀等。连接管道，常用接头有承插接头、法兰接头等。改变管道方向，常用弯头有90度弯头、45度弯头等。分流管道内的水流，常用三通有等径三通、异径三通等。施工设备的配置与操作管道切割机管道压力试验机用于切割管材，根据管材类型选择合适的切割机。用于检测管道系统的密封性能和强度，确保管道系统正常运行。管道打孔机管道清洗设备用于在管材上打孔，打孔机有手提式和台式两种。用于清洗管道内部的杂物和污垢，保证水质质量。新型给排水材料的介绍不锈钢管PVC-U管PPR管具有耐腐蚀、寿命长、安全卫生等特点，适用于给排水管道。具有耐压、耐腐蚀、质轻、流体阻力小等特点，适用于室内外给排水管道。具有无毒无味、环保卫生、耐热性能好、使用寿命长等特点，适用于冷热水管道及纯净水管道系统。管道安装的基本要求与步骤01020304按照设计图纸确定管道的走向、标高、坡度等参数，并确保符合规范要求。管道安装前应进行质量检查，确保管材、管件无损坏、无裂缝等。管道安装过程中应保持清洁，不得有杂物进入管道内部。安装完成后应进行压力试验，确保管道无渗漏。给水系统的施工要点01020304给水管材应选择耐压、耐腐蚀、不易生锈的管材，如PPR管、镀锌钢管等。给水管应避免穿过易受污染或易产生噪音的区域，如卫生间、厨房等。给水管道的连接应采用热熔或焊接等可靠的连接方式，确保不发生渗漏。给水管道应设置水表、阀门等附件，方便日后的维护和管理。排水系统的施工要点排水管应选择耐压、耐腐蚀、抗振动的管材，如UPVC管、铸铁管等。排水管道的坡度应按照设计要求进行控制，确保排水顺畅。排水管道的连接应采用密封性能好的连接方式，如承插连接、热熔连接等。对于特殊要求的排水管道，如医院、实验室等场所的排水管道，应按照相关规范进行特殊处理。特殊情况下的施工处理对于穿越基础、墙体的排水管道，应设置防水套管或止水翼环，防止渗漏。对于需要穿过楼板、屋顶的排对于需要安装减震器的排水管道，应按照设计要求进行安装，确保排水系统稳定运行。水管道，应设置套管或防水帽，防止渗漏。施工质量控制的方法与措施施工前准备材料质量控制确保施工图纸的准确性和完整性，进对进场的管材、管件、阀门等材料进行质量检查，确保符合设计要求和相关标准。行技术交底，明确施工要求和质量标准。施工过程控制质量检测与验收加强施工现场的监督和检查，确保各道工序符合规范要求，对关键部位和隐蔽工程进行验收。对完成的管道系统进行压力试验、灌水试...
