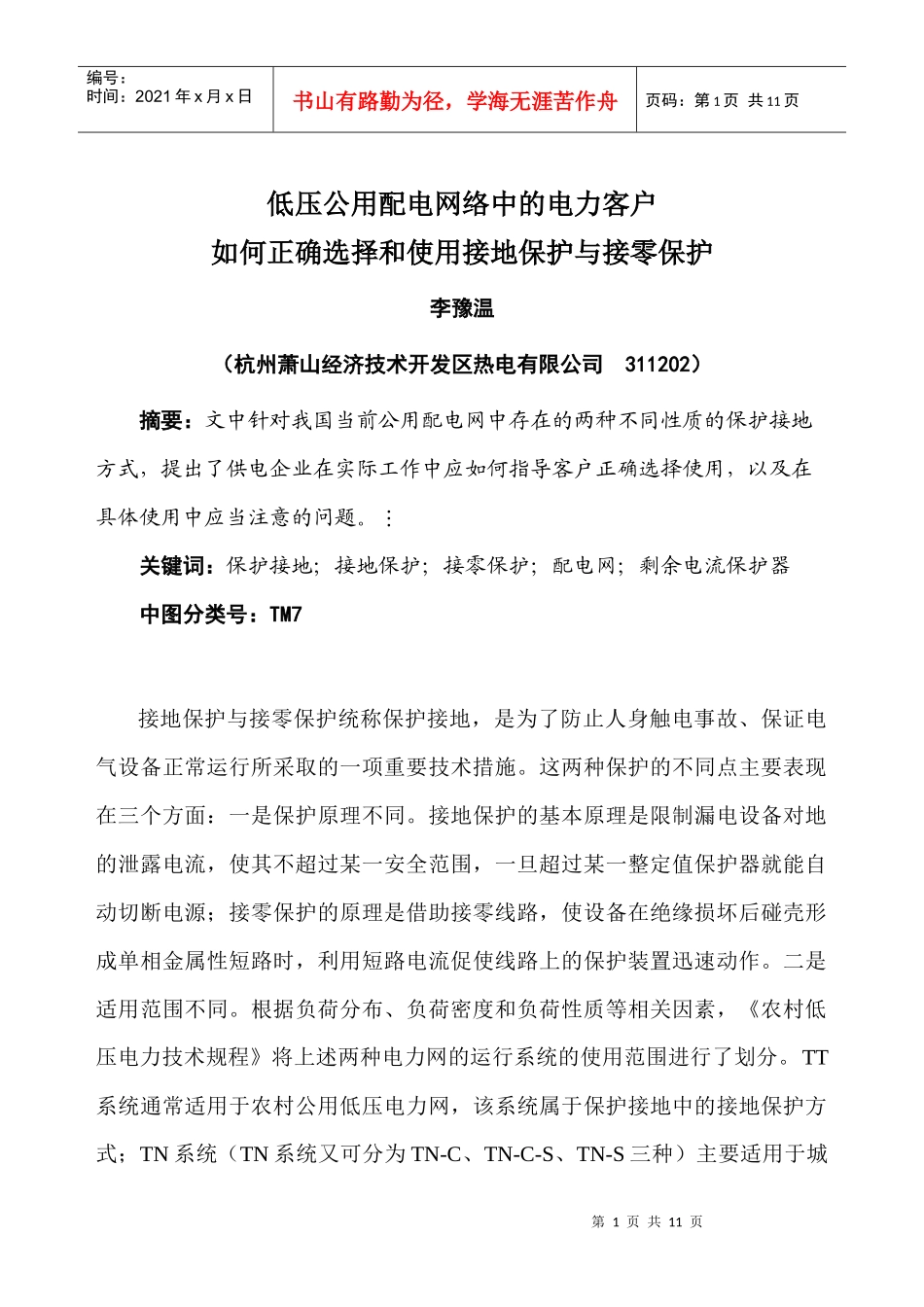

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页低压公用配电网络中的电力客户如何正确选择和使用接地保护与接零保护李豫温（杭州萧山经济技术开发区热电有限公司311202）摘要：文中针对我国当前公用配电网中存在的两种不同性质的保护接地方式，提出了供电企业在实际工作中应如何指导客户正确选择使用，以及在具体使用中应当注意的问题。关键词：保护接地；接地保护；接零保护；配电网；剩余电流保护器中图分类号：TM7接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。这两种保护的不同点主要表现在三个方面：一是保护原理不同。接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。二是适用范围不同。根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。即三相四线制380/220V配电，同时向照明负载和动力负载供电。三是线路结构不同。接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。1、当前农村低压公用配电网客户端保护接地的使用现状我们知道，我国的家用电器大多采用三芯电源线配三脚电源插头或四芯电源线配四脚电源插头，对于三相四线制的电器设备，电器外壳会另附一根黄绿两色的保护接地线，以便在电器工作时实行保护接地。由于现行的公用配电网络中，并没有采用统一专用的接地（或接零）线与之相适应。同时，每一个客户并也不是都具备这方面的专业技术知识，再加上城镇居住条件的客观环境、房屋配电系统设计施工的不规范、供电部门的安全宣传管理不到位等因素的限制或影响。对于一般的电力客户来说，要想真正能够正确有效地实施保护接地，并不是一件容易的事。因此，大多数的客户在产品买回去后，往往都是将产品设计中要求使用的保护接地线弃而不用。有些既使采用了一定措施，使用了保护接地线，也往往很难达到规程要求的技术标准，存在着诸多的不安全因素，甚至因此反而埋下了许多事故隐患。这样一来，产第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页品中原本是为了客户安全使用电器，而必须要求客户采用的保护接地，反而变成了摆设和累赘。笔者通过实地走访和入户调查发现，在随机抽查的500户家庭（或单位）中：能够正确选择使用保护接地的客户没有一家；电器买回去后，接地线弃置不用的占总户数的95.6%；选择使用了保护接地，但不正确的客户占总户数的4.4%；不了解自己所在的配电网是何种配电系统的客户，占总户数的98%；能够正确区分接地保护与接零保护的客户不到总户数的1%。2、正确认识和掌握保护接地的两种保护方式的不同点和使用范围实践证明，采用保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此如果选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电可靠性。那么作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地...
