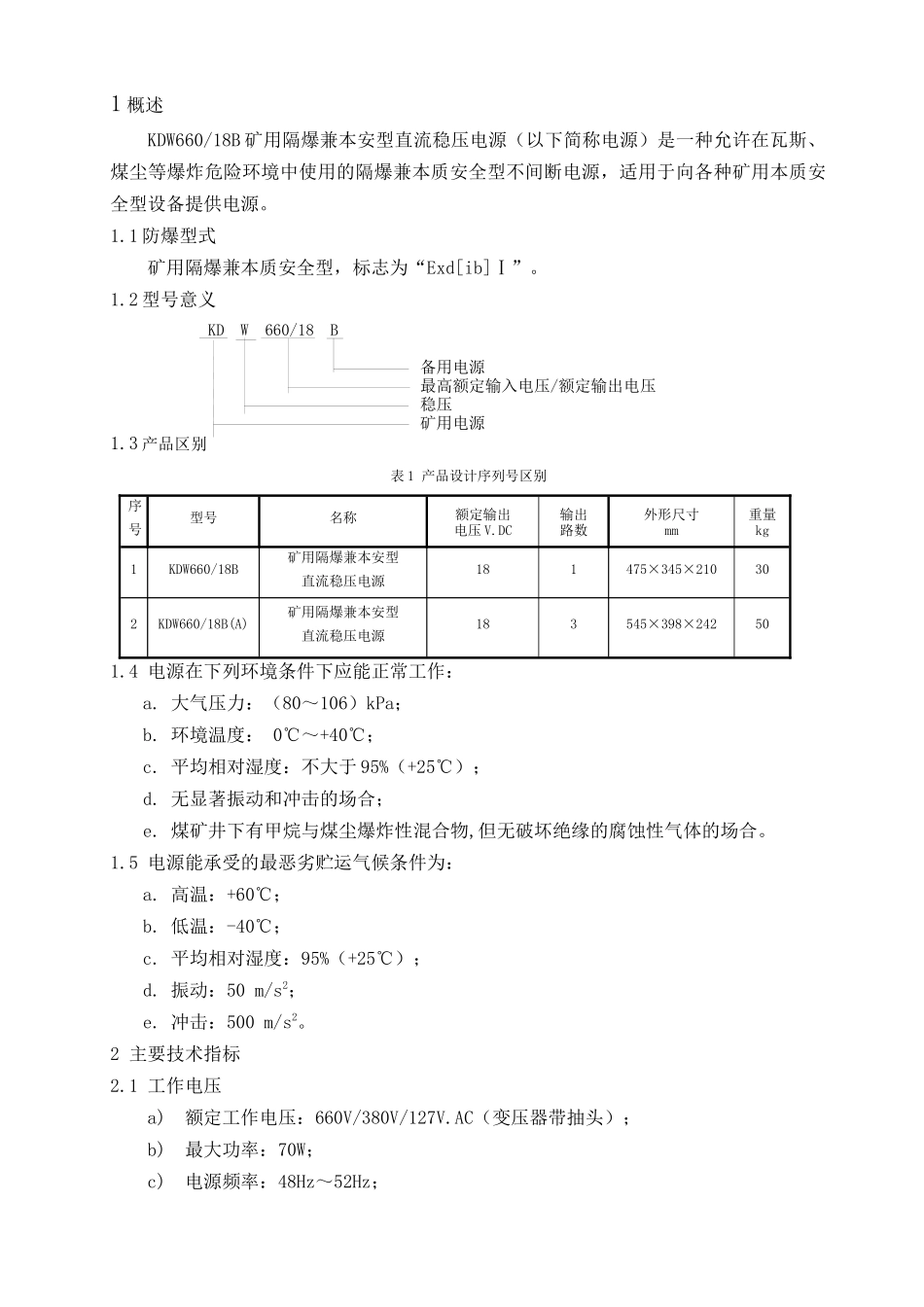

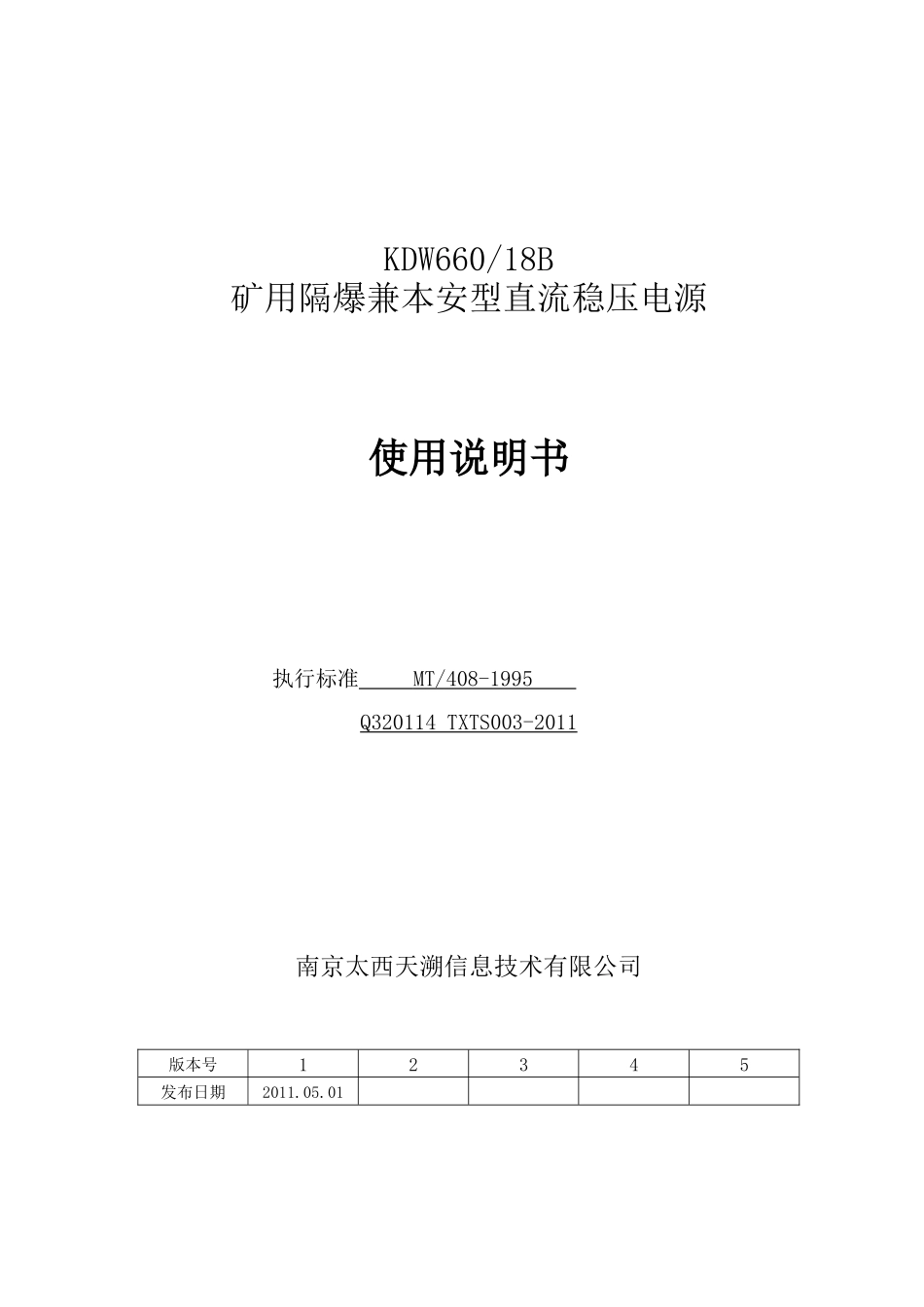

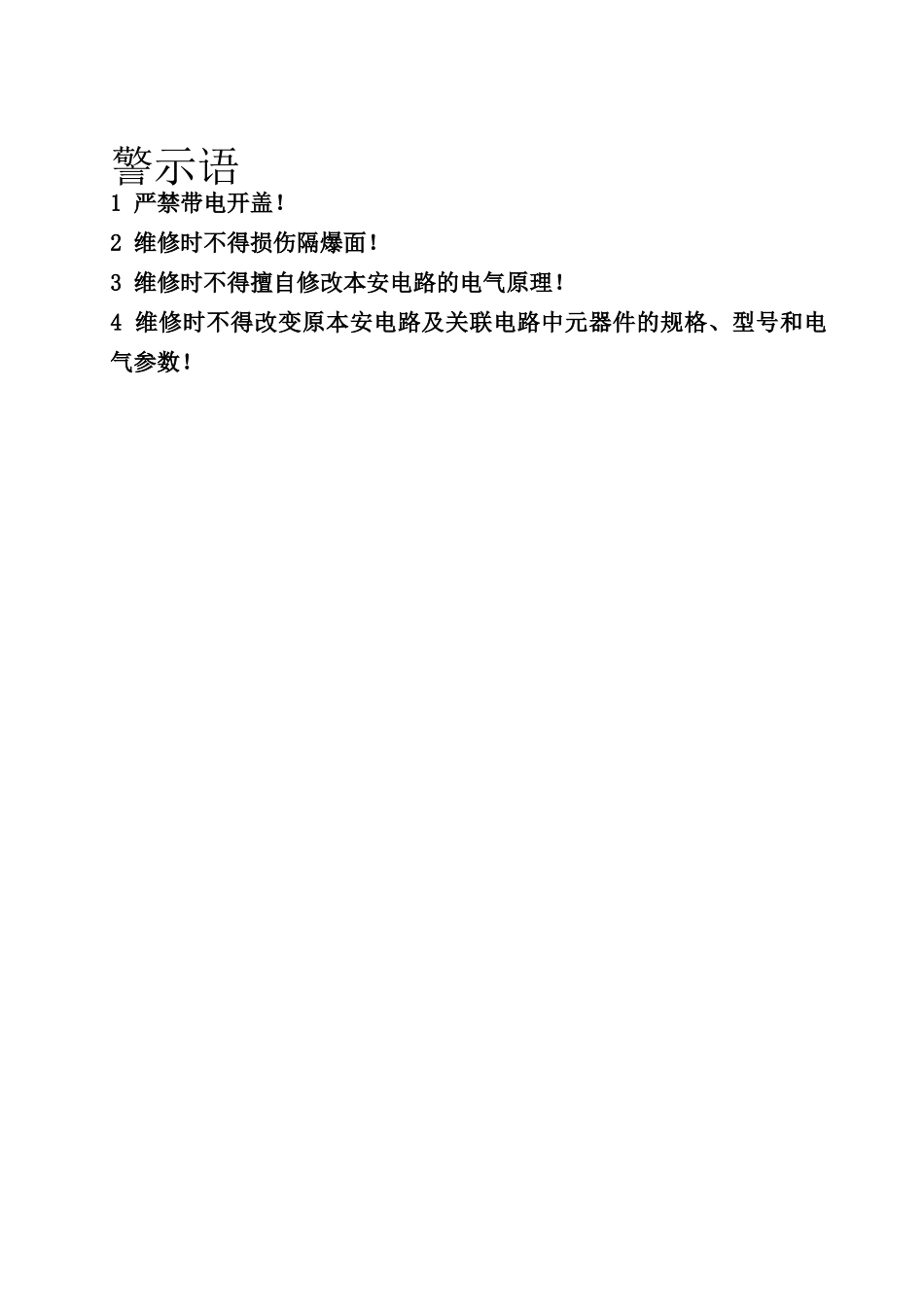

KDW660/18B矿用隔爆兼本安型直流稳压电源使用说明书执行标准MT/408-1995Q320114TXTS003-2011南京太西天溯信息技术有限公司版本号12345发布日期2011.05.01警示语1严禁带电开盖！2维修时不得损伤隔爆面！3维修时不得擅自修改本安电路的电气原理！4维修时不得改变原本安电路及关联电路中元器件的规格、型号和电气参数！1概述KDW660/18B矿用隔爆兼本安型直流稳压电源（以下简称电源）是一种允许在瓦斯、煤尘等爆炸危险环境中使用的隔爆兼本质安全型不间断电源，适用于向各种矿用本质安全型设备提供电源。1.1防爆型式矿用隔爆兼本质安全型，标志为“Exd[ib]Ⅰ”。1.2型号意义KDW660/18B备用电源最高额定输入电压/额定输出电压稳压矿用电源1.3产品区别表1产品设计序列号区别序号型号名称额定输出电压V.DC输出路数外形尺寸mm重量kg1KDW660/18B矿用隔爆兼本安型直流稳压电源181475×345×210302KDW660/18B(A)矿用隔爆兼本安型直流稳压电源183545×398×242501.4电源在下列环境条件下应能正常工作：a.大气压力：（80～106）kPa；b.环境温度：0℃～+40℃；c.平均相对湿度：不大于95%（+25℃）；d.无显著振动和冲击的场合；e.煤矿井下有甲烷与煤尘爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。1.5电源能承受的最恶劣贮运气候条件为：a.高温：+60℃；b.低温：-40℃；c.平均相对湿度：95%（+25℃）；d.振动：50m/s2；e.冲击：500m/s2。2主要技术指标2.1工作电压a)额定工作电压：660V/380V/127V.AC（变压器带抽头）；b)最大功率：70W；c)电源频率：48Hz～52Hz；d)输入电压波动范围：75%～110%。2.2电源输出参数表2电源输出参数名称输出指标KDW660/18BKDW660/18B(A)输出1路输出3路，参数相同标称输出电压18V18V额定输出电流350mA350mA最高开路电压18.3V18.3V最低额定负载电压17.6V17.6V最大输出电流560mA560mA最高过流保护值560mA560mA最高过压保护值18.5V18.5V负载效应≤5%≤5%源效应≤5%≤5%输出电压偏离值≤5%≤5%周期与随机偏移峰峰值≤250mV≤250mV2.3备用电源a）电池型号：CB1250-8Ah(镍氢电池)，20节串联。b）工作时间：≥2.0h；c）最高充电电压：DC29V；d）最大充电电流:350mA；e）放电终止电压：DC20V；2.4与配接设备之间的最大供电距离：2km（MHYV，MHYVR电缆：截面积：1.5mm2，电缆分布参数：分布电容：≤0.06μF/km；分布电感：≤0.8mH/km；直流电阻：≤12.8Ω/km）。3工作原理交流电源经变压器变压后，再经过整流、滤波及稳压等环节，得到稳定的直流电压。该直流电压经DC/DC隔离模块隔离后得到稳定的直流电压，该直流电经过双重过流过压保护电路后，提供额定电压为18V，额定电流为350mA的本安输出。在交流电给本电源供电期间，充电电路会自动对备用蓄电池充电，储存电能。一旦外接交流电掉电，后备蓄电池将立即自动投入使用，其持续工作时间不小于2小时，交流电恢复供电时会自动切掉电池，由交流电给电源供电。电网通电前，电池不会接入电路。只有在电网通电工作以后，再发生电网断电时，电池才会自动接入电路使用。4安装和使用4.1安装4.1.1输入接线接线前应检查输入电压是否与电源铭牌上的标称电压相符,打开箱盖，拧下输入喇叭嘴的压紧螺母，取下金属垫片及密封圈。然后将交流输入电缆通过喇叭嘴引入隔爆腔体内，把电源输入线正确接在交流输入端子上，地线接在内接地端子上。4.1.2输出接线输出接线用矿用聚乙烯绝缘阻燃聚氯乙烯护套信号软电缆。拧下输出喇叭嘴的压紧螺母，取下金属垫片及密封圈。然后将电缆穿过喇叭嘴引入隔爆腔体内。本电源的本安输出端子与485通信端子分布如图2，具体接线顺序如下：a)本安输出端子均是上正下负，正接红色芯线，负接黑色芯线；b)485通信输出端子的A接蓝色芯线，485通信输出端子的B接白色芯线。图2c)电缆接好确认无误后，拧紧螺母压紧电缆，盖上箱盖，并固定。4.2指示灯说明4.2.1满充指示灯：电网有电时，亮表示充电完成，灭表示正充电；电网停电时无效。4.2.2充电指示灯：充电电压有电时，常亮；充电电压截止时，灭。4.2.3供电指示灯：供电正常时亮，供电故障时灭。4.2.4本安输出指示灯：亮，表示本安输出正常；灭，表示本安输出不正常。5使用注...
